YAMAHA TMAX 2007 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

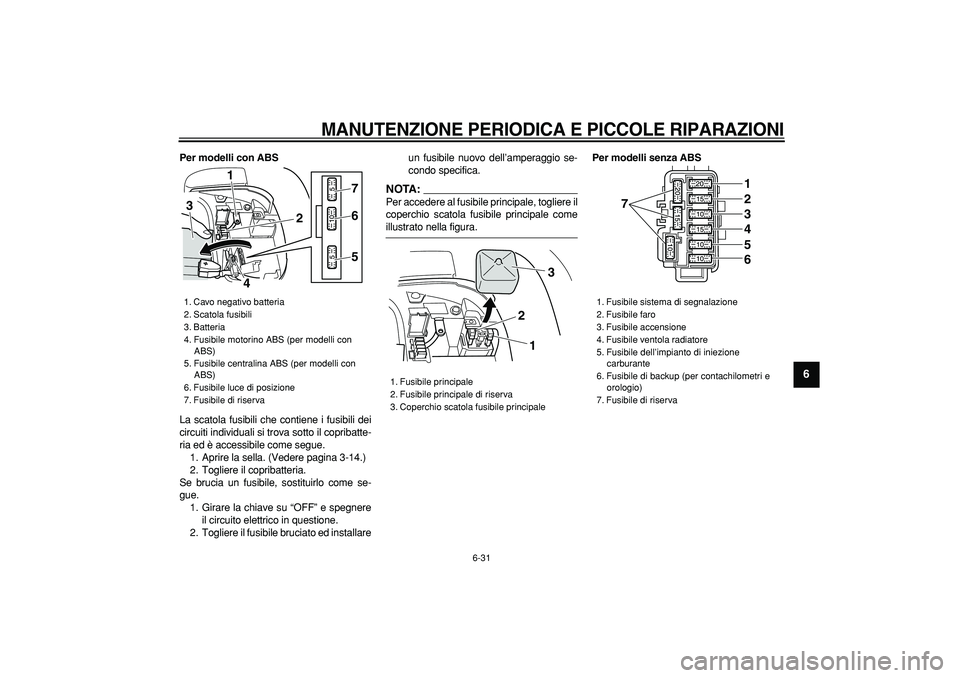

6-31
2
3
4
5
67
8
9

Per modelli con ABS
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova sotto il copribatte-
ria ed è accessibile come segue.
1. Aprire la sella. (Vedere pagina 3-14.)
2. Togliere il copribatteria.
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installareun fusibile nuovo dell’amperaggio se-
condo specifica.
NOTA:

Per accedere al fusibile principale, togliere il
coperchio scatola fusibile principale come
illustrato nella figura.
Per modelli senza ABS
1. Cavo negativo batteria
2. Scatola fusibili
3. Batteria
4. Fusibile motorino ABS (per modelli con
ABS)
5. Fusibile centralina ABS (per modelli con
ABS)
6. Fusibile luce di posizione
7. Fusibile di riserva
1
3
2
4
765

1. Fusibile principale
2. Fusibile principale di riserva
3. Coperchio scatola fusibile principale
21
3

1. Fusibile sistema di segnalazione
2. Fusibile faro
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile dell’impianto di iniezione
carburante
6. Fusibile di backup (per contachilometri e
orologio)
7. Fusibile di riserva
7
123456

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

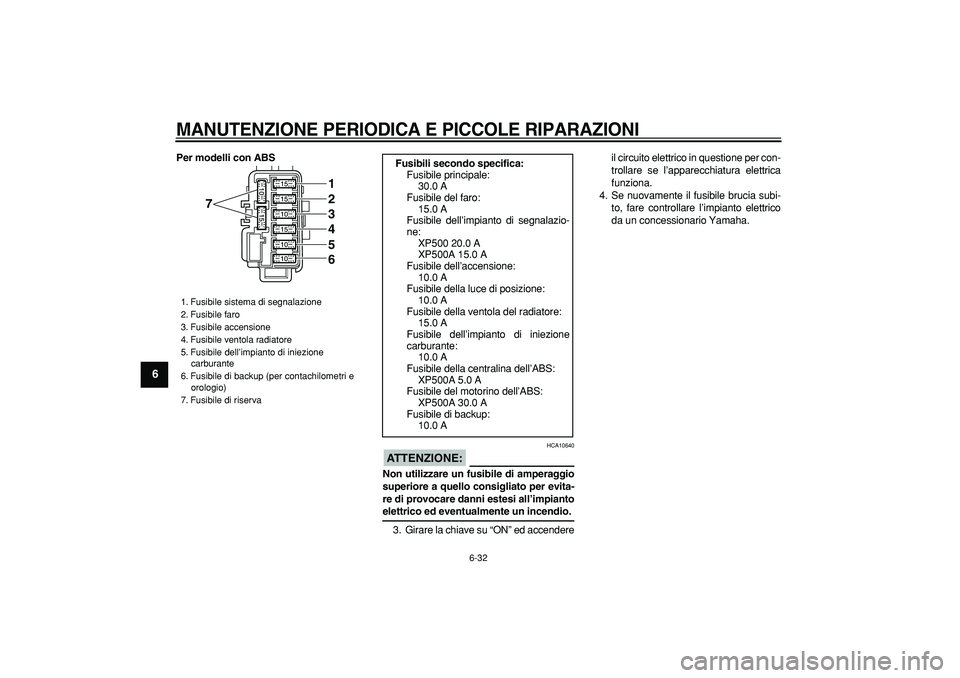

6-32
1
2
3
4
5
6
7
8
9

Per modelli con ABS
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendereil circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile sistema di segnalazione
2. Fusibile faro
3. Fusibile accensione
4. Fusibile ventola radiatore
5. Fusibile dell’impianto di iniezione
carburante
6. Fusibile di backup (per contachilometri e
orologio)
7. Fusibile di riserva
7
123456

Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
XP500 20.0 A
XP500A 15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile della centralina dell’ABS:
XP500A 5.0 A
Fusibile del motorino dell’ABS:
XP500A 30.0 A
Fusibile di backup:
10.0 A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

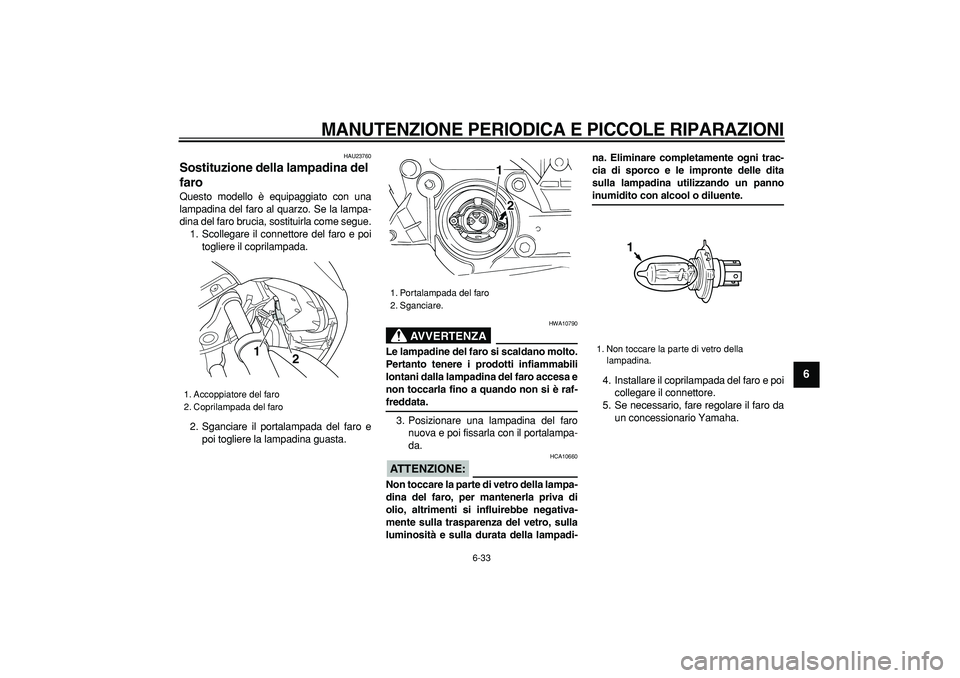

6-33
2
3
4
5
67
8
9

HAU23760
Sostituzione della lampadina del
faro
Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Scollegare il connettore del faro e poi
togliere il coprilampada.
2. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA

HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata.
3. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.
ATTENZIONE:

HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.
4. Installare il coprilampada del faro e poi
collegare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Accoppiatore del faro
2. Coprilampada del faro
1
2

1. Portalampada del faro
2. Sganciare.
1
2

1. Non toccare la parte di vetro della
lampadina.
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

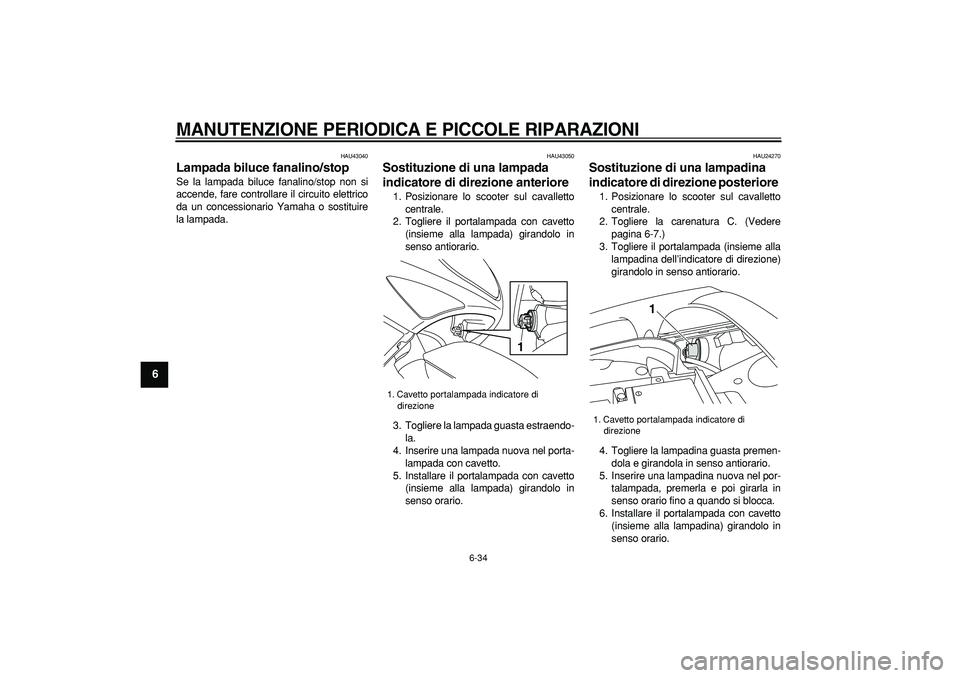

6-34
1
2
3
4
5
6
7
8
9

HAU43040
Lampada biluce fanalino/stop
Se la lampada biluce fanalino/stop non si
accende, fare controllare il circuito elettrico
da un concessionario Yamaha o sostituire
la lampada.
HAU43050
Sostituzione di una lampada
indicatore di direzione anteriore
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada guasta estraendo-
la.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
HAU24270
Sostituzione di una lampadina
indicatore di direzione posteriore
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C. (Vedere
pagina 6-7.)
3. Togliere il portalampada (insieme alla
lampadina dell’indicatore di direzione)
girandolo in senso antiorario.
4. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
5. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
6. Installare il portalampada con cavetto
(insieme alla lampadina) girandolo in
senso orario.
1. Cavetto portalampada indicatore di
direzione
1

1. Cavetto portalampada indicatore di
direzione
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

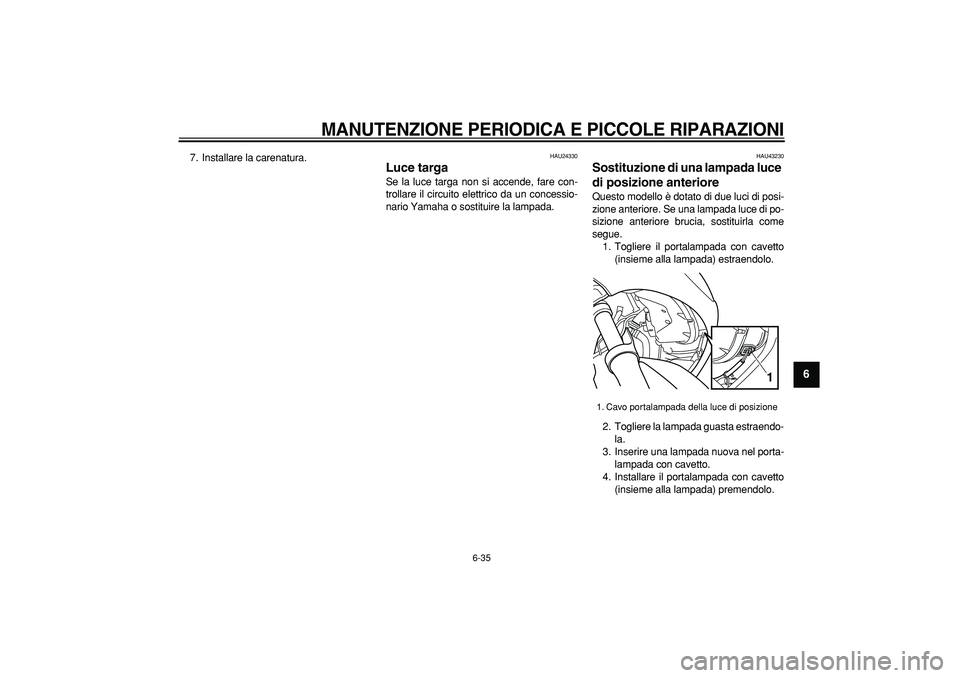

6-35
2
3
4
5
67
8
9

7. Installare la carenatura.
HAU24330
Luce targa
Se la luce targa non si accende, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha o sostituire la lampada.
HAU43230
Sostituzione di una lampada luce
di posizione anteriore
Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada guasta estraendo-
la.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
1. Cavo portalampada della luce di posizione
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

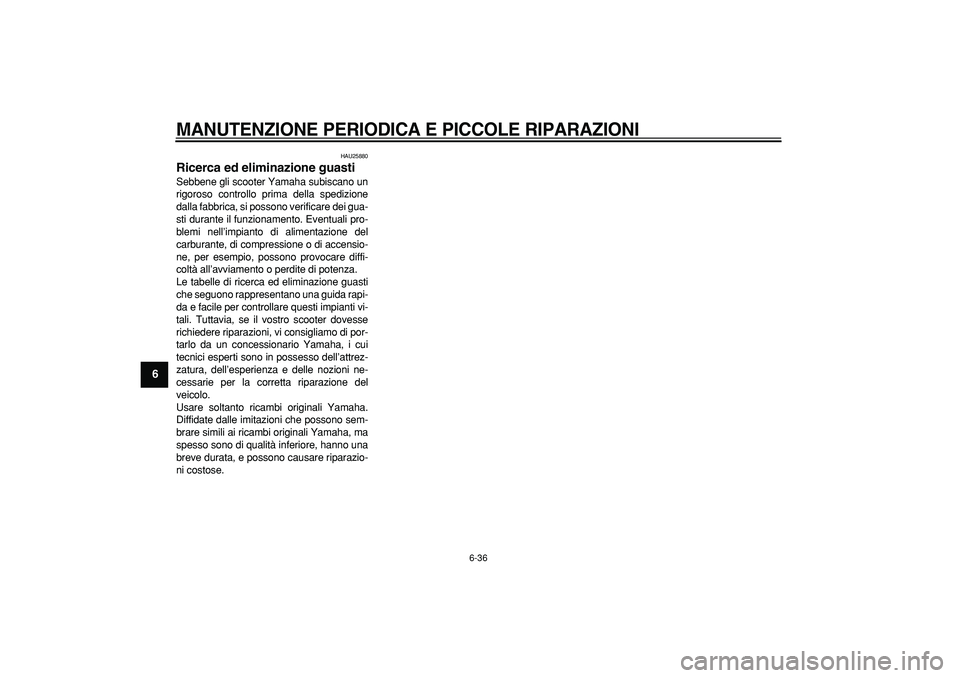

6-36
1
2
3
4
5
6
7
8
9

HAU25880
Ricerca ed eliminazione guasti
Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro scooter dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-37
2
3
4
5
67
8
9

HAU42500
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni
scarse del motore
AVVERTENZA

HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-38
1
2
3
4
5
6
7
8
9

Surriscaldamento del motore
AVVERTENZA

HWAT1040

Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.

Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTA:

Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca
al più presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.

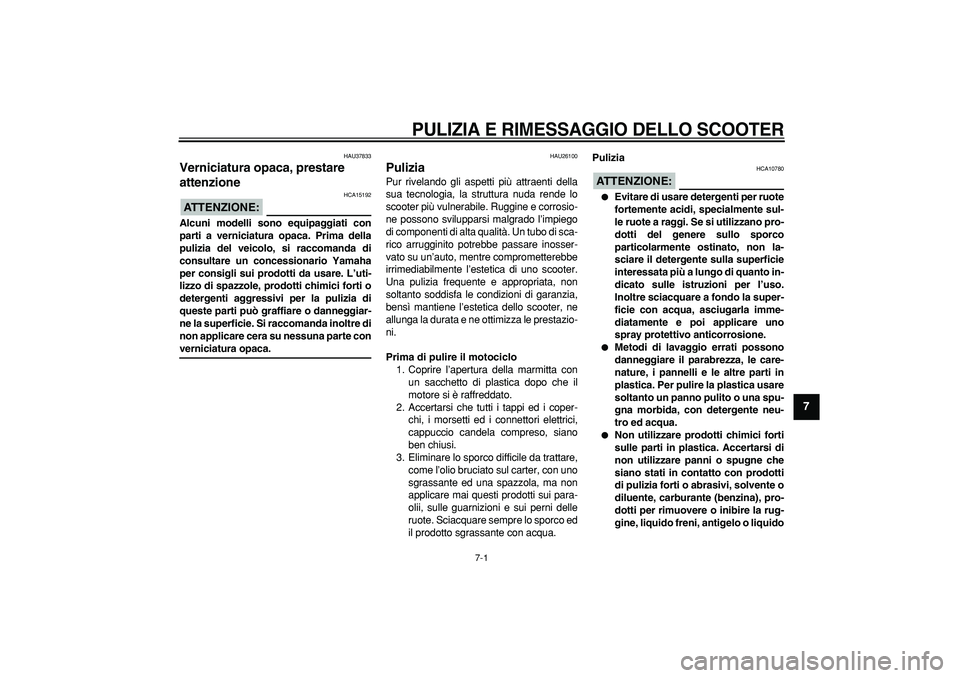

7-1
2
3
4
5
6
78
9

PULIZIA E RIMESSAGGIO DELLO SCOOTER

HAU37833
Verniciatura opaca, prestare
attenzione
ATTENZIONE:

HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU26100
Pulizia
Pur rivelando gli aspetti più attraenti della
sua tecnologia, la struttura nuda rende lo
scooter più vulnerabile. Ruggine e corrosio-
ne possono svilupparsi malgrado l’impiego
di componenti di alta qualità. Un tubo di sca-
rico arrugginito potrebbe passare inosser-
vato su un’auto, mentre comprometterebbe
irrimediabilmente l’estetica di uno scooter.
Una pulizia frequente e appropriata, non
soltanto soddisfa le condizioni di garanzia,
bensì mantiene l’estetica dello scooter, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i morsetti ed i connettori elettrici,
cappuccio candela compreso, siano
ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE:

HCA10780

Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.

Metodi di lavaggio errati possono
danneggiare il parabrezza, le care-
nature, i pannelli e le altre parti in
plastica. Per pulire la plastica usare
soltanto un panno pulito o una spu-
gna morbida, con detergente neu-
tro ed acqua.

Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o liquido

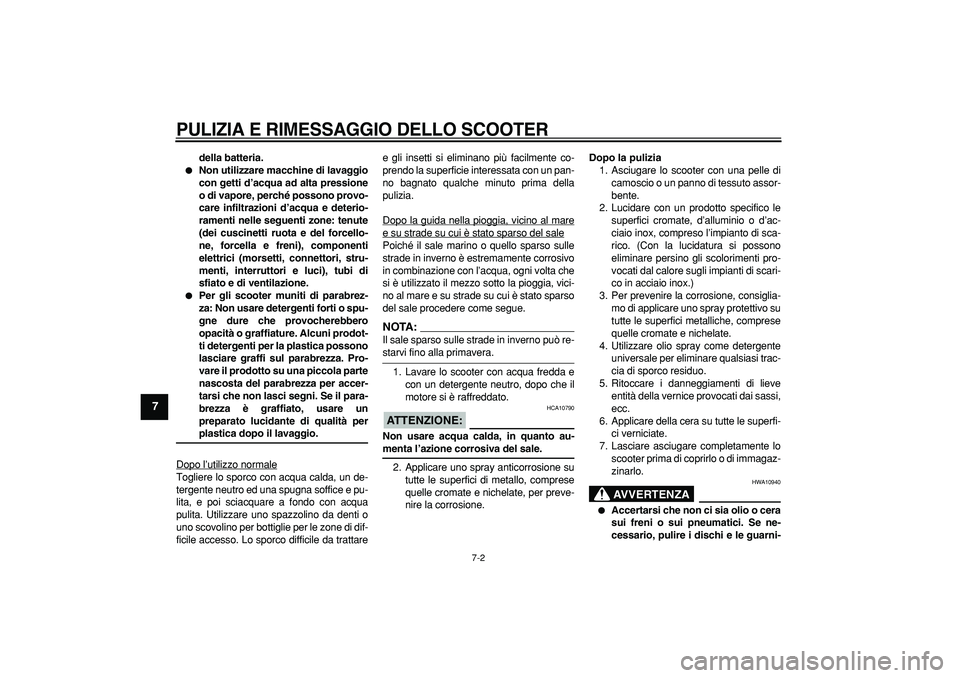

PULIZIA E RIMESSAGGIO DELLO SCOOTER

7-2
1
2
3
4
5
6
7
8
9

della batteria.

Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (morsetti, connettori, stru-
menti, interruttori e luci), tubi di
sfiato e di ventilazione.

Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebbero
opacità o graffiature. Alcuni prodot-
ti detergenti per la plastica possono
lasciare graffi sul parabrezza. Pro-
vare il prodotto su una piccola parte
nascosta del parabrezza per accer-
tarsi che non lasci segni. Se il para-
brezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattaree gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA:

Il sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE:

HCA10790
Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale.
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co in acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente lo
scooter prima di coprirlo o di immagaz-
zinarlo.
AVVERTENZA

HWA10940

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
