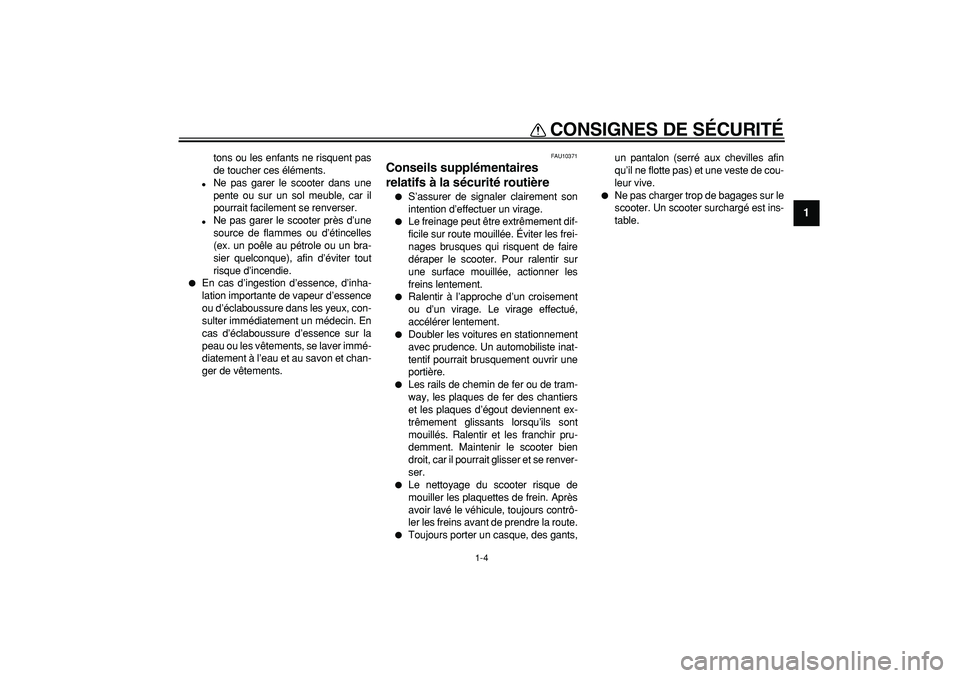

CONSIGNES DE SÉCURITÉ
1-4
1
tons ou les enfants ne risquent pas
de toucher ces éléments.

Ne pas garer le scooter dans une
pente ou sur un sol meuble, car il
pourrait facilement se renverser.

Ne pas garer le scooter près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.

En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur la
peau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.
FAU10371
Conseils supplémentaires
relatifs à la sécurité routière

S’assurer de signaler clairement son
intention d’effectuer un virage.

Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.

Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué,
accélérer lentement.

Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.

Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se renver-
ser.

Le nettoyage du scooter risque de
mouiller les plaquettes de frein. Après
avoir lavé le véhicule, toujours contrô-
ler les freins avant de prendre la route.

Toujours porter un casque, des gants,un pantalon (serré aux chevilles afin
qu’il ne flotte pas) et une veste de cou-
leur vive.

Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table.

2-1
1
2
3
4
5
6
7
8
9

DESCRIPTION
FAU10410

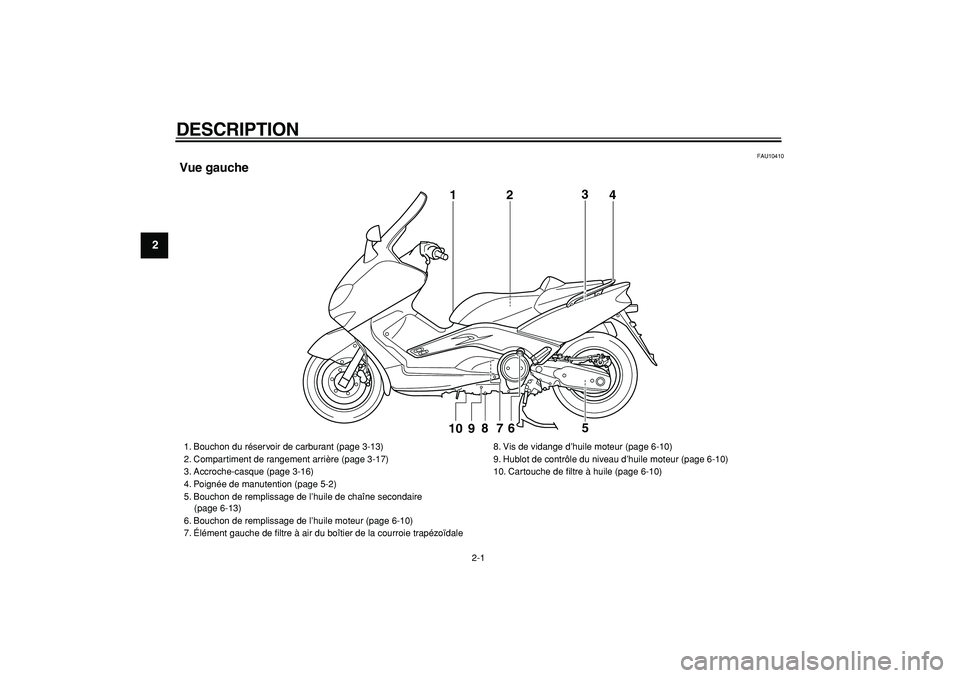

Vue gauche
1
2
3
4
9
8
7
6
5
10

1. Bouchon du réservoir de carburant (page 3-13)
2. Compartiment de rangement arrière (page 3-17)
3. Accroche-casque (page 3-16)
4. Poignée de manutention (page 5-2)
5. Bouchon de remplissage de l’huile de chaîne secondaire
(page 6-13)
6. Bouchon de remplissage de l’huile moteur (page 6-10)
7. Élément gauche de filtre à air du boîtier de la courroie trapézoïdale8. Vis de vidange d’huile moteur (page 6-10)
9. Hublot de contrôle du niveau d’huile moteur (page 6-10)
10. Cartouche de filtre à huile (page 6-10)

DESCRIPTION
2-2
2
3
4
5
6
7
8
9

FAU10420

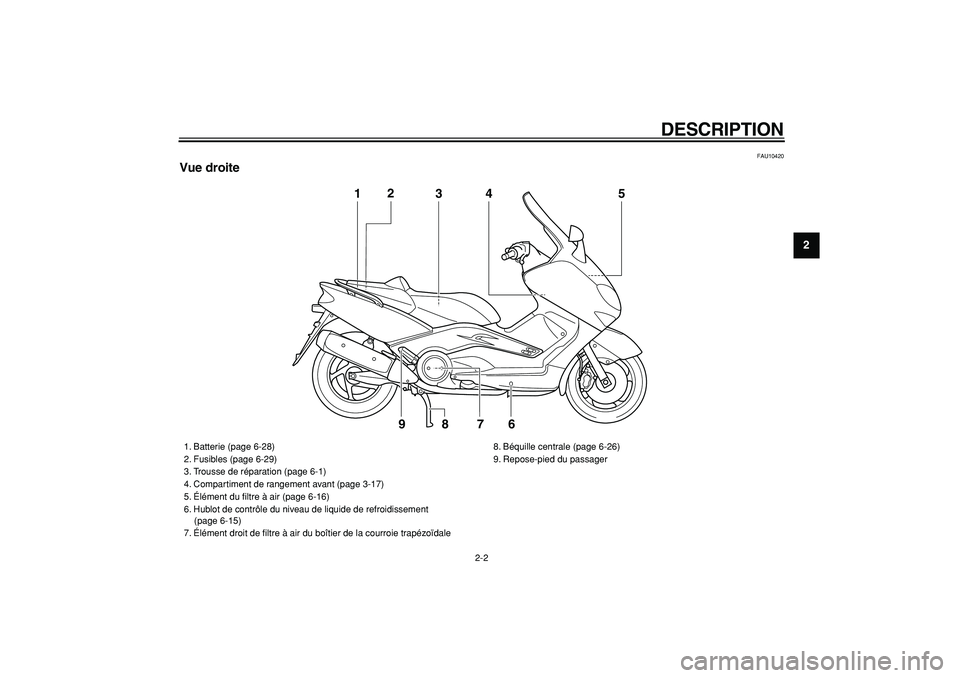

Vue droite
1
3
4
5
7
6
8
92

1. Batterie (page 6-28)
2. Fusibles (page 6-29)
3. Trousse de réparation (page 6-1)
4. Compartiment de rangement avant (page 3-17)
5. Élément du filtre à air (page 6-16)
6. Hublot de contrôle du niveau de liquide de refroidissement
(page 6-15)
7. Élément droit de filtre à air du boîtier de la courroie trapézoïdale8. Béquille centrale (page 6-26)
9. Repose-pied du passager

DESCRIPTION
2-3
1
2
3
4
5
6
7
8
9

FAU10430

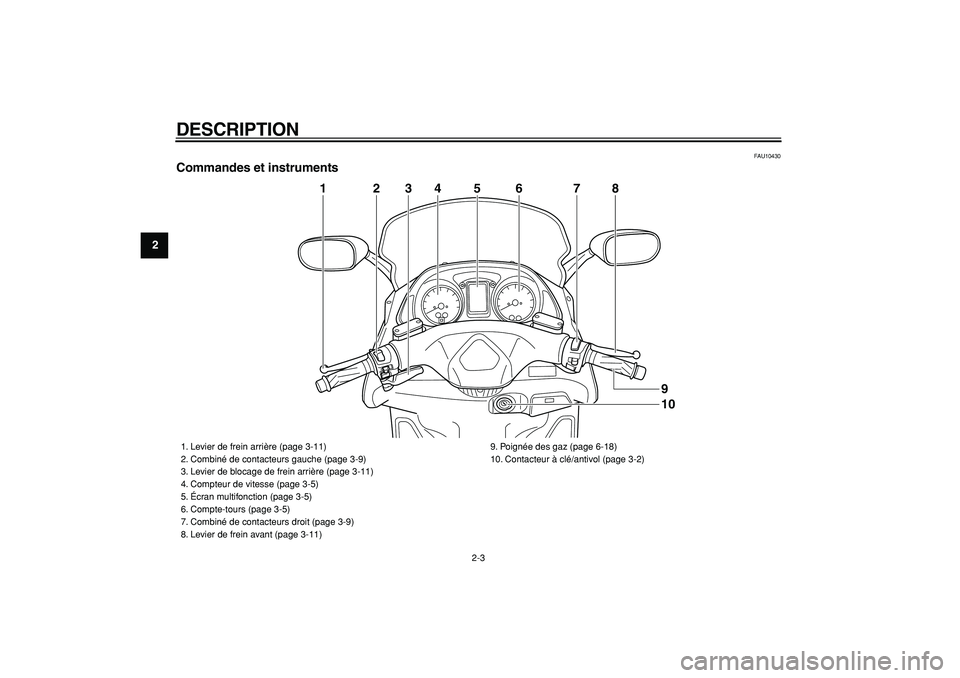

Commandes et instruments
5
4
2
3
6
7
8
1
109

1. Levier de frein arrière (page 3-11)
2. Combiné de contacteurs gauche (page 3-9)
3. Levier de blocage de frein arrière (page 3-11)
4. Compteur de vitesse (page 3-5)
5. Écran multifonction (page 3-5)
6. Compte-tours (page 3-5)
7. Combiné de contacteurs droit (page 3-9)
8. Levier de frein avant (page 3-11)9. Poignée des gaz (page 6-18)
10. Contacteur à clé/antivol (page 3-2)

3-1
2
34
5
6
7
8
9

COMMANDES ET INSTRUMENTS
FAU10972
Immobilisateur antivol
Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
réenregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :

une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 3-3.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour l’utilisation classique du véhi-
cule. Celle-ci ne doit servir que pour l’enre-
gistrement des codes. Toujours se servir
d’une clé à anneau noir pour conduire le vé-
hicule.
ATTENTION:

FCA11820

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSIONNAI-
RE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-mentaire ou perte de toutes les clés
conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)

COMMANDES ET INSTRUMENTS
3-2
1
2
3
4
5
6
7
8
9

quer des interférences.
FAU10471

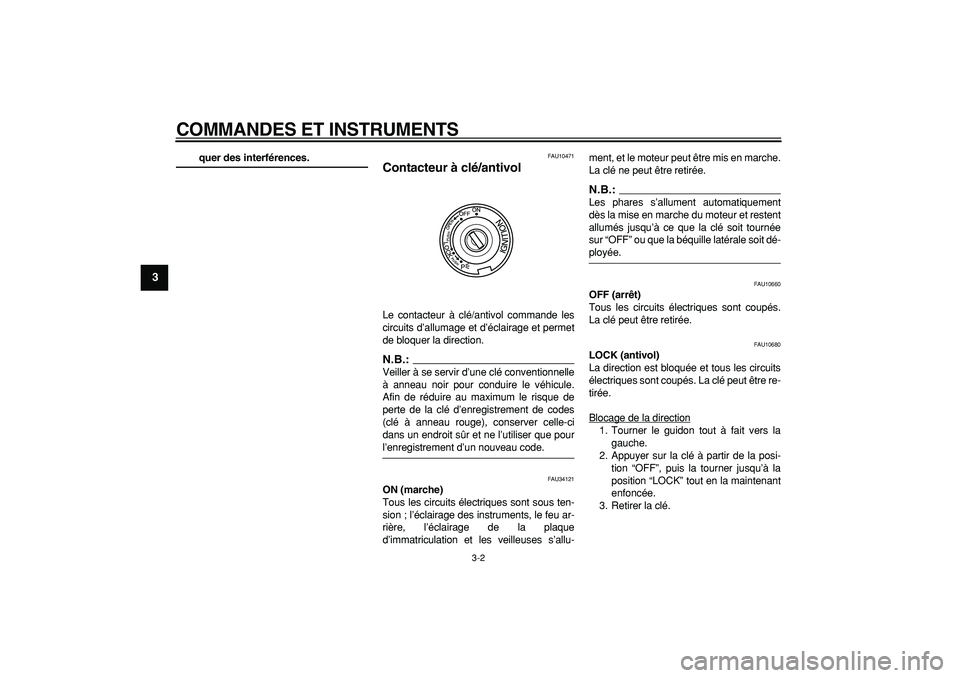

Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction.
N.B.:

Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU34121
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque
d’immatriculation et les veilleuses s’allu-ment, et le moteur peut être mis en marche.
La clé ne peut être retirée.
N.B.:

Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF” ou que la béquille latérale soit dé-
ployée.
FAU10660
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FAU10680
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.

COMMANDES ET INSTRUMENTS

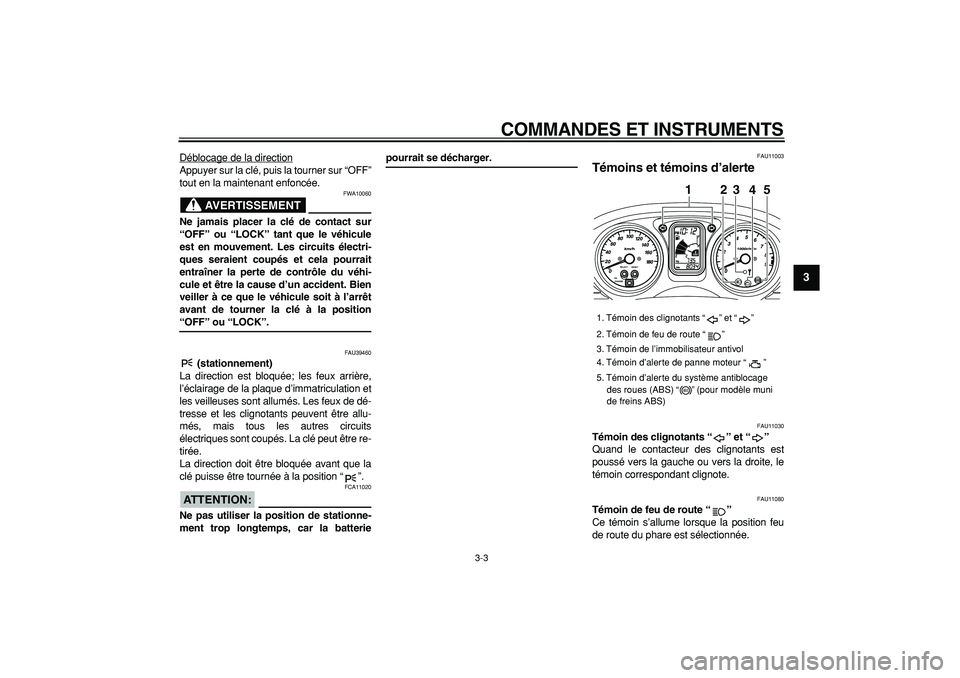

3-3
2
34
5
6
7
8
9

Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
AVERTISSEMENT

FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait
entraîner la perte de contrôle du véhi-
cule et être la cause d’un accident. Bien
veiller à ce que le véhicule soit à l’arrêt
avant de tourner la clé à la position
“OFF” ou “LOCK”.
FAU39460
(stationnement)
La direction est bloquée; les feux arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION:

FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin de l’immobilisateur antivol
4. Témoin d’alerte de panne moteur “ ”
5. Témoin d’alerte du système antiblocage
des roues (ABS) “ ” (pour modèle muni
de freins ABS)
1
2
3
4
5
ABS

COMMANDES ET INSTRUMENTS
3-4
1
2
3
4
5
6
7
8
9

FAU43020

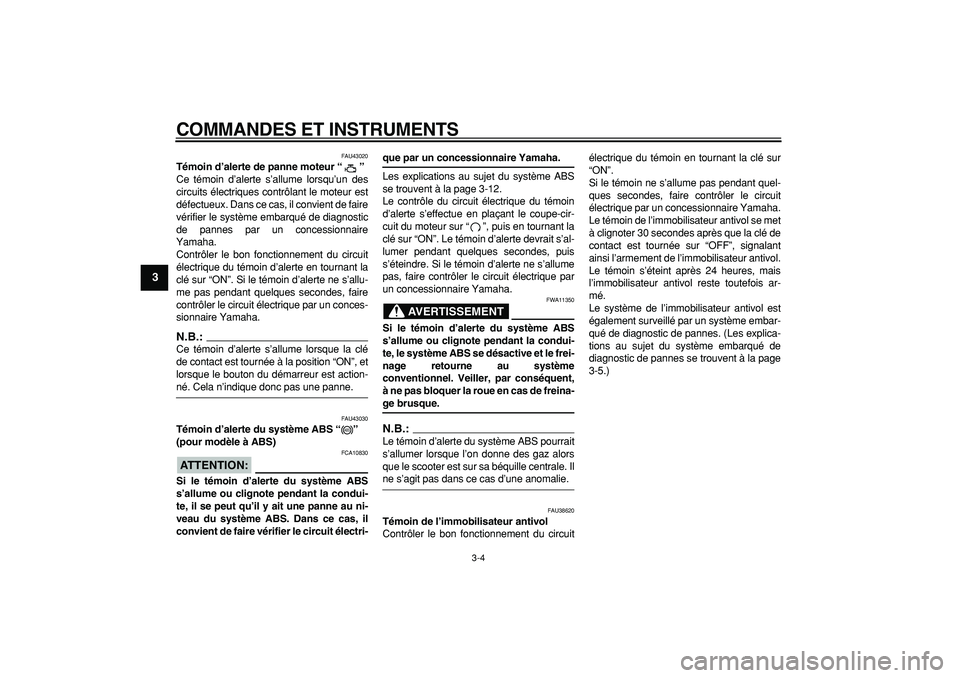

Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume lorsqu’un des
circuits électriques contrôlant le moteur est
défectueux. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’allu-
me pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
N.B.:

Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est action-
né. Cela n’indique donc pas une panne.
FAU43030
Témoin d’alerte du système ABS “”
(pour modèle à ABS)
ATTENTION:

FCA10830
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, il se peut qu’il y ait une panne au ni-
veau du système ABS. Dans ce cas, il
convient de faire vérifier le circuit électri-
que par un concessionnaire Yamaha.
Les explications au sujet du système ABS
se trouvent à la page 3-12.
Le contrôle du circuit électrique du témoin
d’alerte s’effectue en plaçant le coupe-cir-
cuit du moteur sur “”, puis en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si le témoin d’alerte ne s’allume
pas, faire contrôler le circuit électrique par
un concessionnaire Yamaha.
AVERTISSEMENT

FWA11350
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer la roue en cas de freina-
ge brusque.
N.B.:

Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le scooter est sur sa béquille centrale. Il
ne s’agit pas dans ce cas d’une anomalie.
FAU38620
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuitélectrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de
diagnostic de pannes se trouvent à la page
3-5.)
ABS

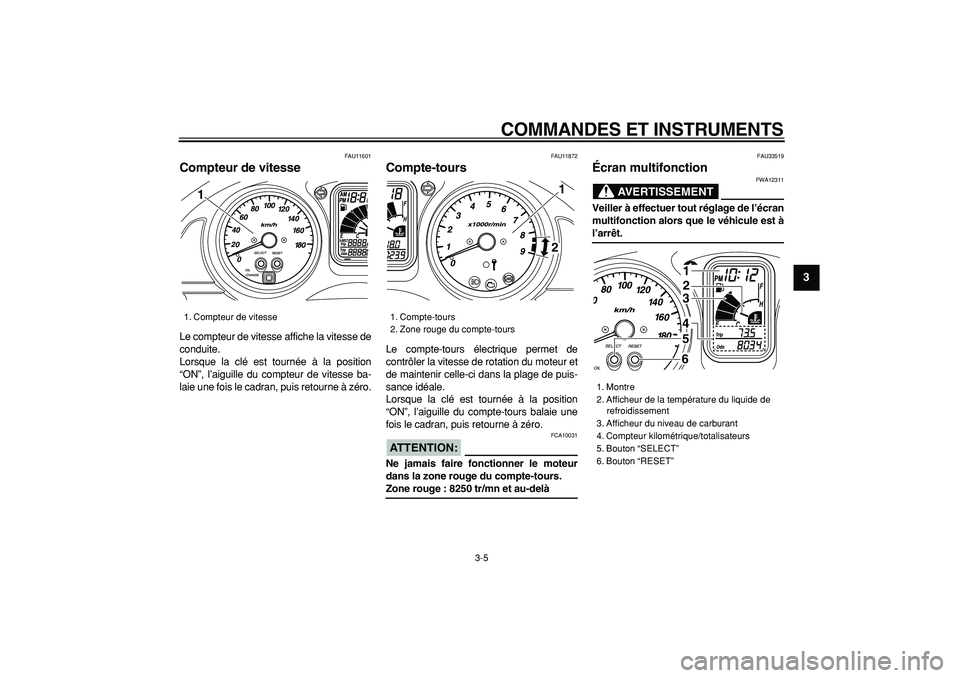

COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

FAU11601
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11872
Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.
ATTENTION:

FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
FAU33519
Écran multifonction
AVERTISSEMENT

FWA12311
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt.
1. Compteur de vitesse
1

1. Compte-tours
2. Zone rouge du compte-tours
12

1. Montre
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateurs
5. Bouton “SELECT”
6. Bouton “RESET”
1
2
3
4
5
6

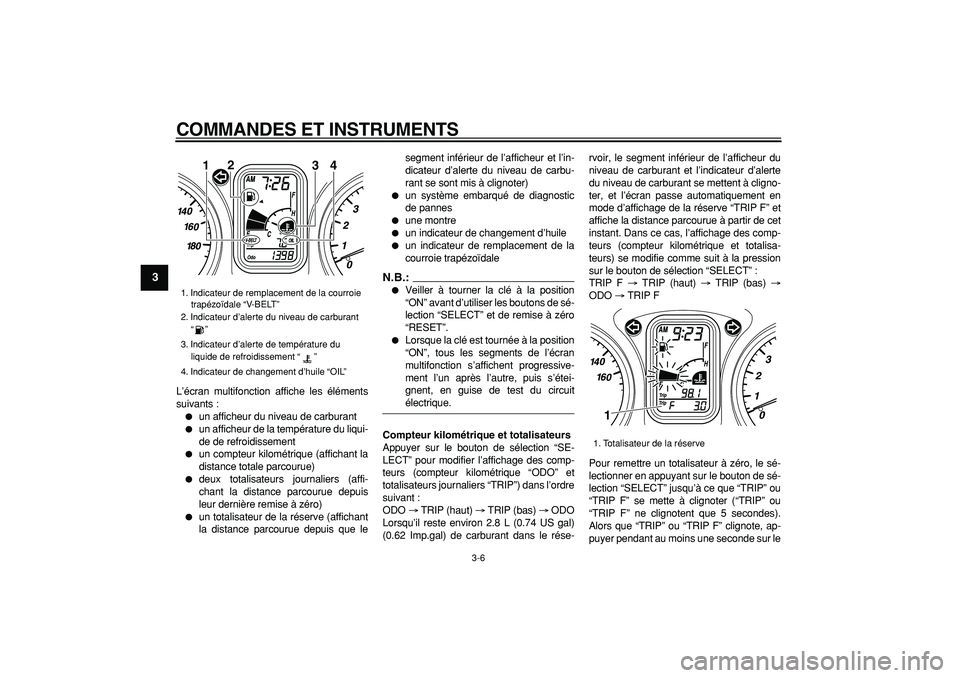

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9

L’écran multifonction affiche les éléments
suivants :

un afficheur du niveau de carburant

un afficheur de la température du liqui-
de de refroidissement

un compteur kilométrique (affichant la
distance totale parcourue)

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)

un totalisateur de la réserve (affichant
la distance parcourue depuis que lesegment inférieur de l’afficheur et l’in-
dicateur d’alerte du niveau de carbu-
rant se sont mis à clignoter)

un système embarqué de diagnostic
de pannes

une montre

un indicateur de changement d’huile

un indicateur de remplacement de la
courroie trapézoïdale
N.B.:


Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.

Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
multifonction s’affichent progressive-
ment l’un après l’autre, puis s’étei-
gnent, en guise de test du circuit
électrique.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO” et
totalisateurs journaliers “TRIP”) dans l’ordre
suivant :
ODO
→
TRIP (haut)
→
TRIP (bas)
→
ODO
Lorsqu’il reste environ 2.8 L (0.74 US gal)
(0.62 Imp.gal) de carburant dans le rése-rvoir, le segment inférieur de l’afficheur du
niveau de carburant et l’indicateur d’alerte
du niveau de carburant se mettent à cligno-
ter, et l’écran passe automatiquement en
mode d’affichage de la réserve “TRIP F” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs) se modifie comme suit à la pression
sur le bouton de sélection “SELECT” :
TRIP F
→
TRIP (haut)
→
TRIP (bas)
→
ODO
→
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT” jusqu’à ce que “TRIP” ou
“TRIP F” se mette à clignoter (“TRIP” ou
“TRIP F” ne clignotent que 5 secondes).
Alors que “TRIP” ou “TRIP F” clignote, ap-
puyer pendant au moins une seconde sur le

1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
2. Indicateur d’alerte du niveau de carburant
“”
3. Indicateur d’alerte de température du
liquide de refroidissement “”
4. Indicateur de changement d’huile “OIL”
12
4
3

1. Totalisateur de la réserve
1
