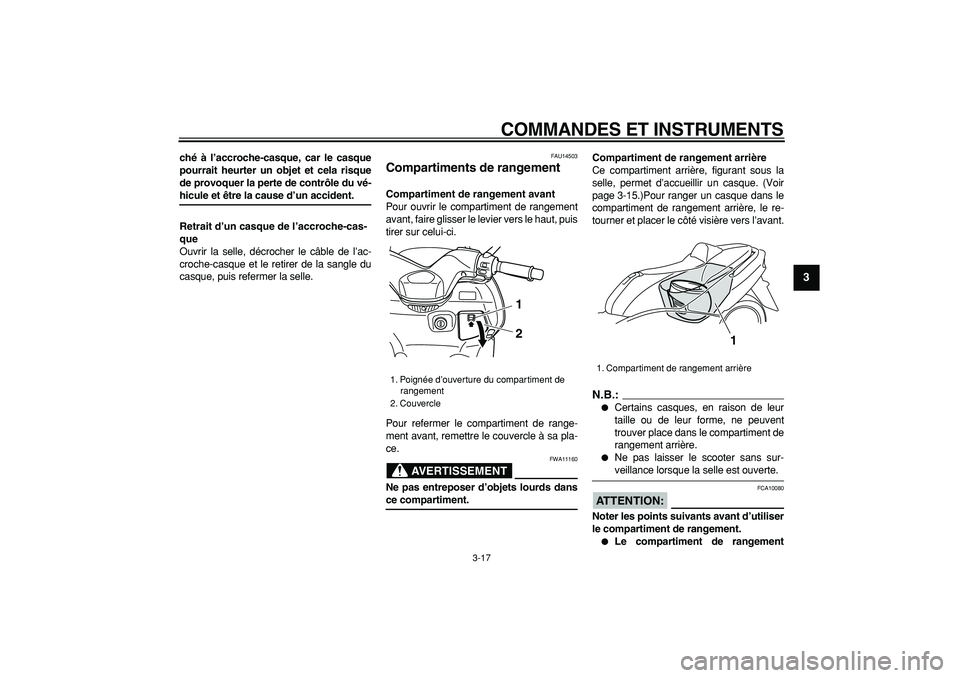

COMMANDES ET INSTRUMENTS
3-17
2
34
5
6
7
8
9

ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-
hicule et être la cause d’un accident.
Retrait d’un casque de l’accroche-cas-
que
Ouvrir la selle, décrocher le câble de l’ac-
croche-casque et le retirer de la sangle du
casque, puis refermer la selle.
FAU14503
Compartiments de rangement
Compartiment de rangement avant
Pour ouvrir le compartiment de rangement
avant, faire glisser le levier vers le haut, puis
tirer sur celui-ci.
Pour refermer le compartiment de range-
ment avant, remettre le couvercle à sa pla-
ce.
AVERTISSEMENT

FWA11160
Ne pas entreposer d’objets lourds dans
ce compartiment.Compartiment de rangement arrière
Ce compartiment arrière, figurant sous la
selle, permet d’accueillir un casque. (Voir
page 3-15.)Pour ranger un casque dans le
compartiment de rangement arrière, le re-
tourner et placer le côté visière vers l’avant.
N.B.:


Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment de
rangement arrière.

Ne pas laisser le scooter sans sur-
veillance lorsque la selle est ouverte.
ATTENTION:

FCA10080
Noter les points suivants avant d’utiliser
le compartiment de rangement.

Le compartiment de rangement
1. Poignée d’ouverture du compartiment de
rangement
2. Couvercle
1
2

1. Compartiment de rangement arrière
1

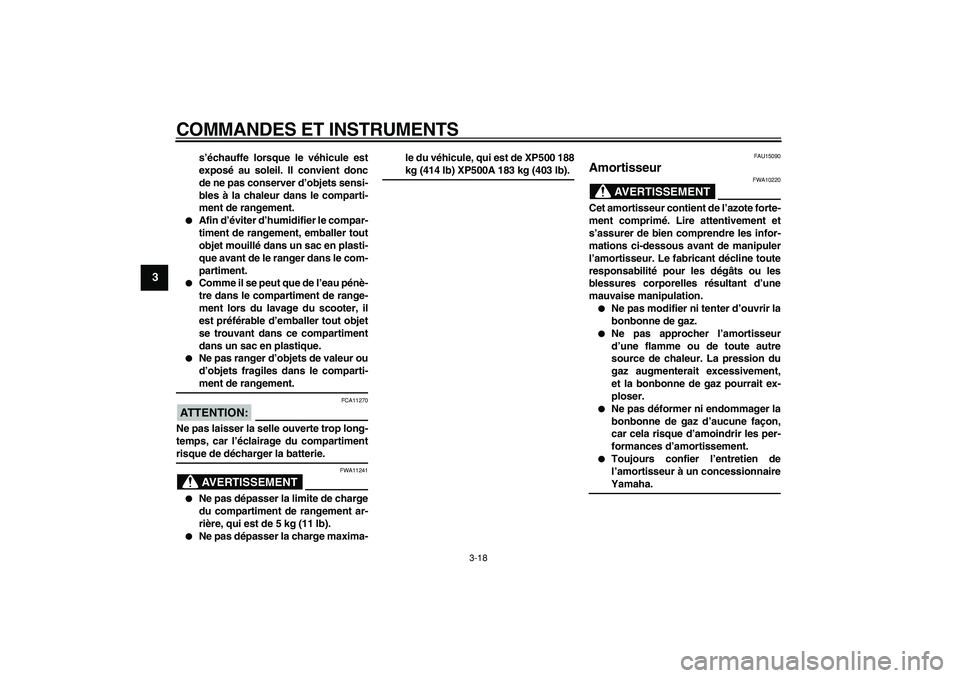

COMMANDES ET INSTRUMENTS
3-18
1
2
3
4
5
6
7
8
9

s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.

Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.

Comme il se peut que de l’eau pénè-
tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.

Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
ATTENTION:

FCA11270
Ne pas laisser la selle ouverte trop long-
temps, car l’éclairage du compartiment
risque de décharger la batterie.
AVERTISSEMENT

FWA11241

Ne pas dépasser la limite de charge
du compartiment de rangement ar-
rière, qui est de 5 kg (11 lb).

Ne pas dépasser la charge maxima-le du véhicule, qui est de XP500 188
kg (414 lb) XP500A 183 kg (403 lb).
FAU15090
Amortisseur
AVERTISSEMENT

FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.

Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.

Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.

Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.

Toujours confier l’entretien de
l’amortisseur à un concessionnaire
Yamaha.

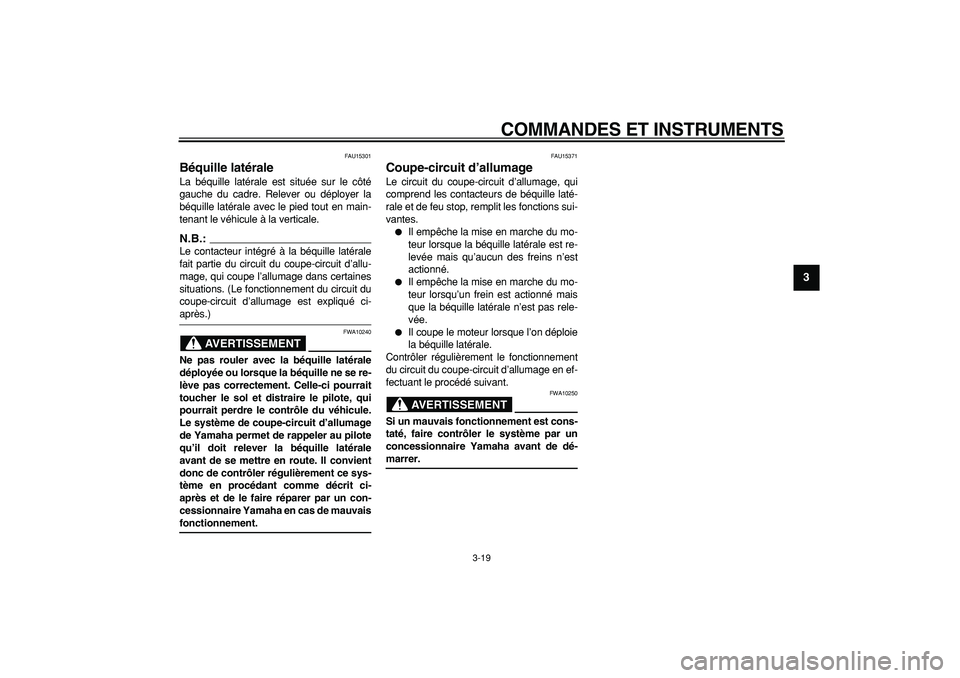

COMMANDES ET INSTRUMENTS
3-19
2
34
5
6
7
8
9

FAU15301
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.:

Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-
après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale
avant de se mettre en route. Il convient
donc de contrôler régulièrement ce sys-
tème en procédant comme décrit ci-
après et de le faire réparer par un con-
cessionnaire Yamaha en cas de mauvais
fonctionnement.
FAU15371
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.

Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.

Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.

Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
AVERTISSEMENT

FWA10250
Si un mauvais fonctionnement est cons-
taté, faire contrôler le système par un
concessionnaire Yamaha avant de dé-
marrer.

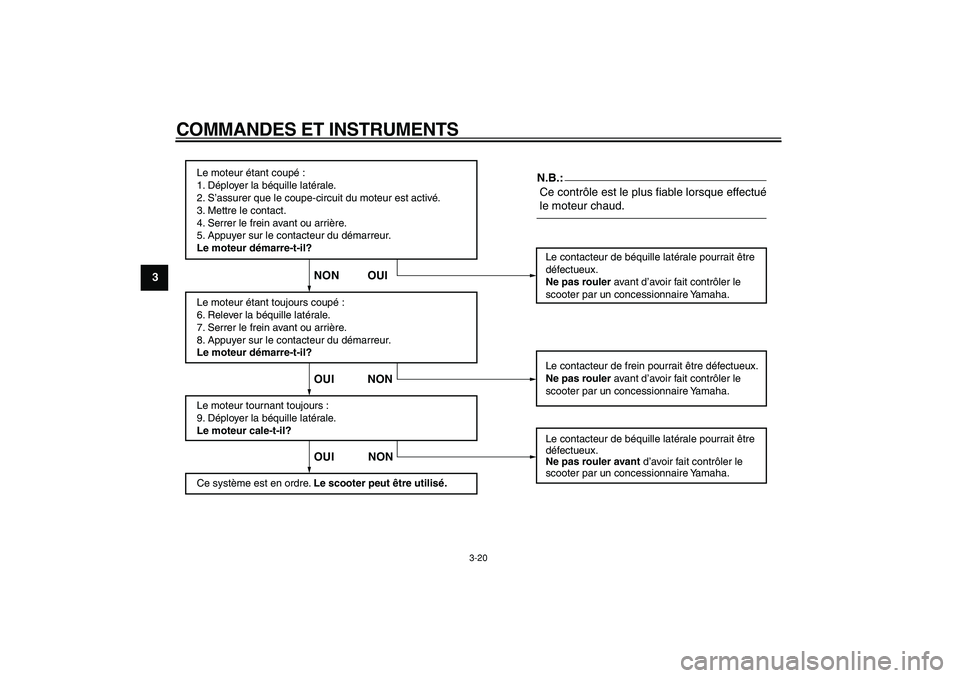

COMMANDES ET INSTRUMENTS
3-20
1
2
3
4
5
6
7
8
9
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Ce système est en ordre. Le scooter peut être utilisé.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de frein pourrait être défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUIN.B.:

4-1
2
3
45
6
7
8
9

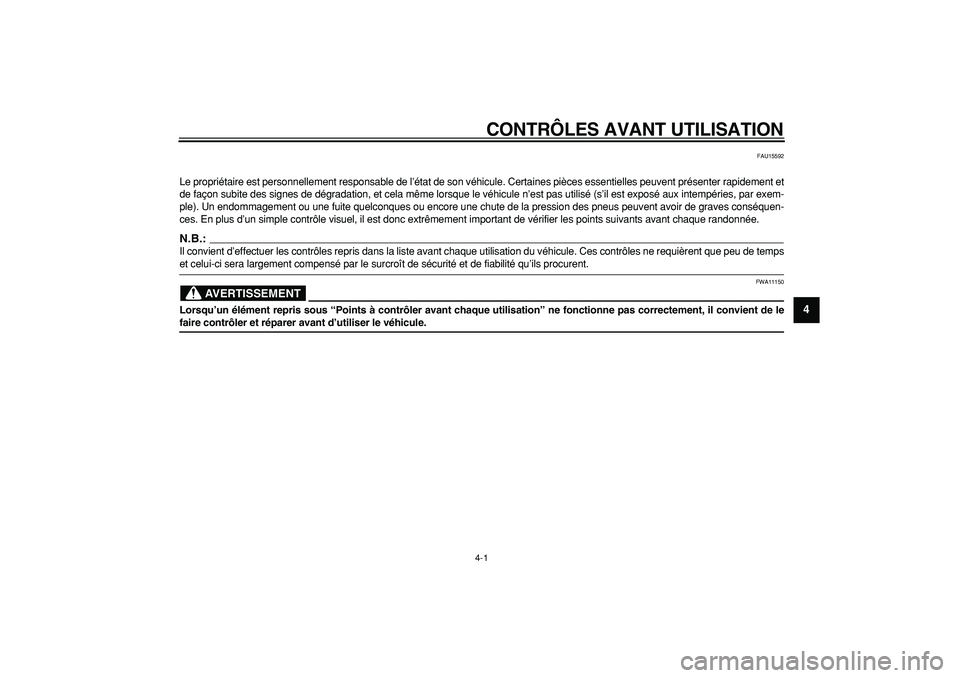

CONTRÔLES AVANT UTILISATION
FAU15592
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.
N.B.:

Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps
et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le
faire contrôler et réparer avant d’utiliser le véhicule.

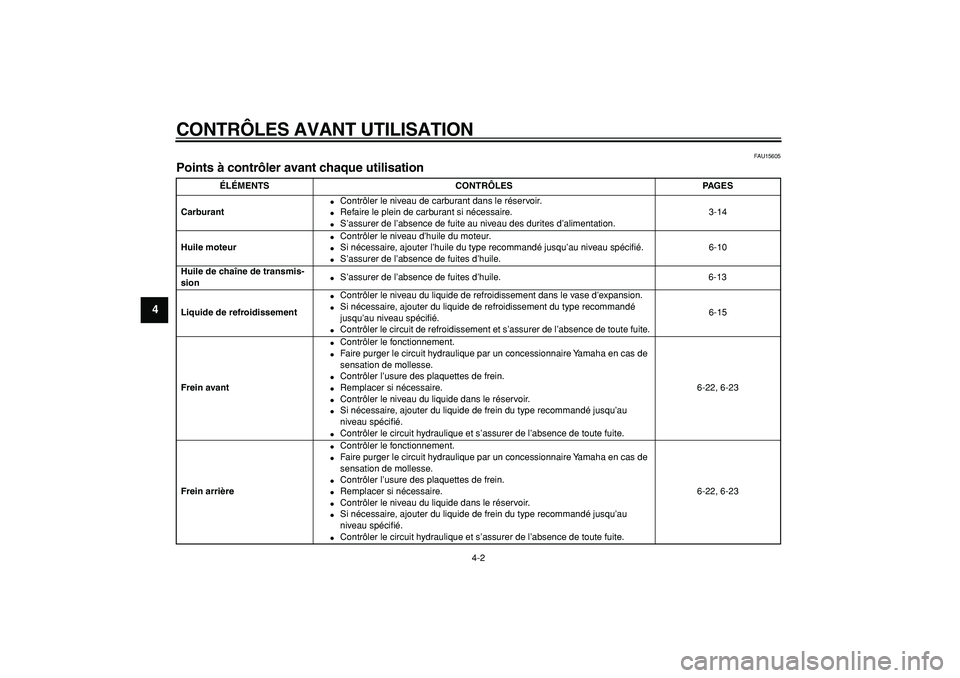

CONTRÔLES AVANT UTILISATION
4-2
1
2
3
4
5
6
7
8
9

FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-14
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-10
Huile de chaîne de transmis-
sion

S’assurer de l’absence de fuites d’huile. 6-13
Liquide de refroidissement

Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.

Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-15
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-23
Frein arrière

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22, 6-23

CONTRÔLES AVANT UTILISATION

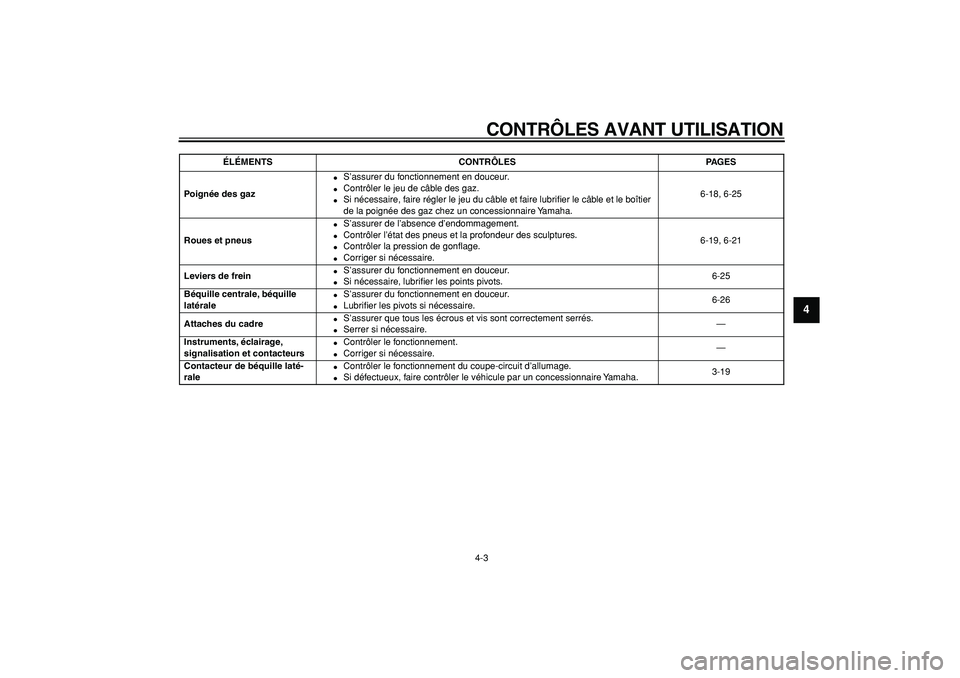

4-3
2
3
45
6
7
8
9

Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-18, 6-25
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-19, 6-21
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-25
Béquille centrale, béquille
latérale

S’assurer du fonctionnement en douceur.

Lubrifier les pivots si nécessaire.6-26
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-19
ÉLÉMENTS CONTRÔLES PAGES

5-1
1
2
3
4
5
6
7
8
9

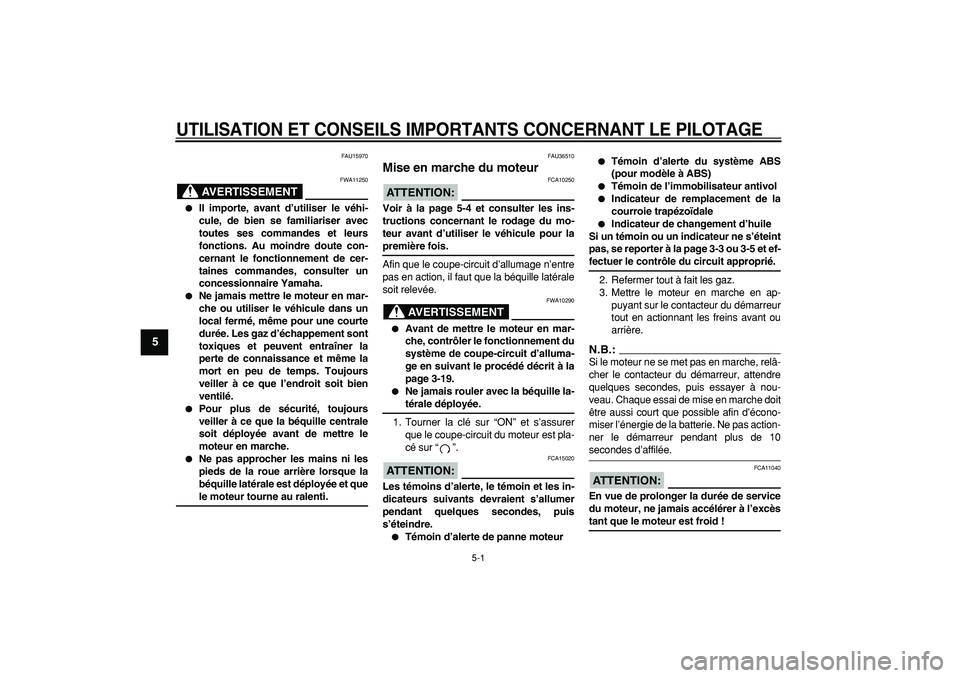

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

FAU15970
AVERTISSEMENT

FWA11250

Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.

Pour plus de sécurité, toujours
veiller à ce que la béquille centrale
soit déployée avant de mettre le
moteur en marche.

Ne pas approcher les mains ni les
pieds de la roue arrière lorsque la
béquille latérale est déployée et que
le moteur tourne au ralenti.
FAU36510
Mise en marche du moteur
ATTENTION:

FCA10250
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
AVERTISSEMENT

FWA10290

Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’alluma-
ge en suivant le procédé décrit à la
page 3-19.

Ne jamais rouler avec la béquille la-
térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est pla-
cé sur “”.
ATTENTION:

FCA15020
Les témoins d’alerte, le témoin et les in-
dicateurs suivants devraient s’allumer
pendant quelques secondes, puis
s’éteindre.

Témoin d’alerte de panne moteur

Témoin d’alerte du système ABS
(pour modèle à ABS)

Témoin de l’immobilisateur antivol

Indicateur de remplacement de la
courroie trapézoïdale

Indicateur de changement d’huile
Si un témoin ou un indicateur ne s’éteint
pas, se reporter à la page 3-3 ou 3-5 et ef-
fectuer le contrôle du circuit approprié.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant les freins avant ou
arrière.
N.B.:

Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, attendre
quelques secondes, puis essayer à nou-
veau. Chaque essai de mise en marche doit
être aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas action-
ner le démarreur pendant plus de 10
secondes d’affilée.
ATTENTION:

FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
2
3
4
56
7
8
9

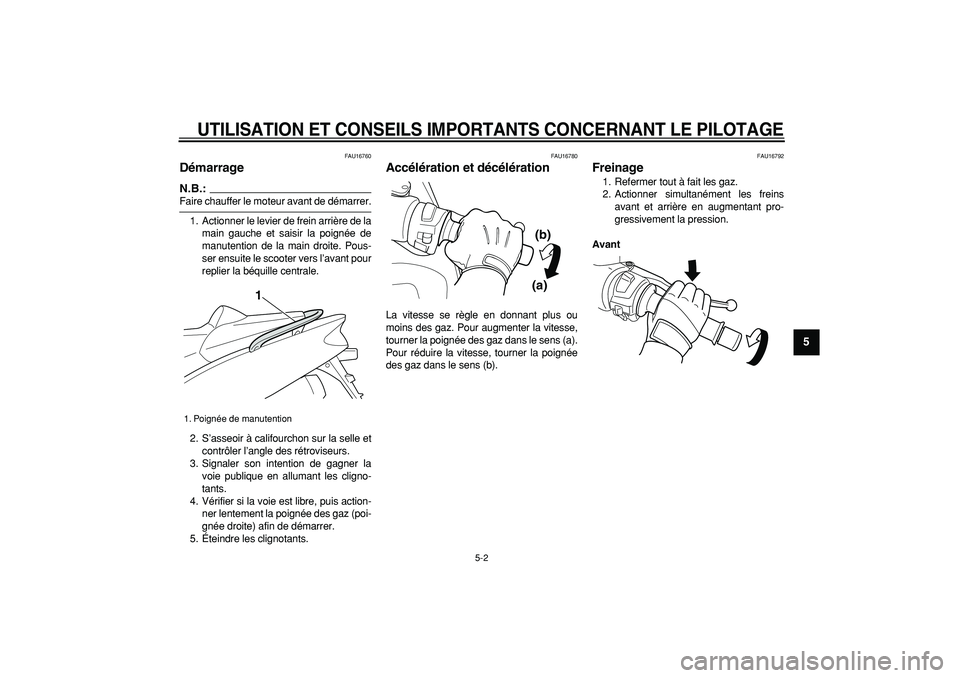

FAU16760
Démarrage
N.B.:

Faire chauffer le moteur avant de démarrer.
1. Actionner le levier de frein arrière de la
main gauche et saisir la poignée de
manutention de la main droite. Pous-
ser ensuite le scooter vers l’avant pour
replier la béquille centrale.
2. S’asseoir à califourchon sur la selle et
contrôler l’angle des rétroviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cligno-
tants.
4. Vérifier si la voie est libre, puis action-
ner lentement la poignée des gaz (poi-
gnée droite) afin de démarrer.
5.Éteindre les clignotants.
FAU16780
Accélération et décélération
La vitesse se règle en donnant plus ou
moins des gaz. Pour augmenter la vitesse,
tourner la poignée des gaz dans le sens (a).
Pour réduire la vitesse, tourner la poignée
des gaz dans le sens (b).
FAU16792
Freinage
1. Refermer tout à fait les gaz.
2. Actionner simultanément les freins
avant et arrière en augmentant pro-
gressivement la pression.
Avant
1. Poignée de manutention
1
(a)(b)

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-3
1
2
3
4
5
6
7
8
9

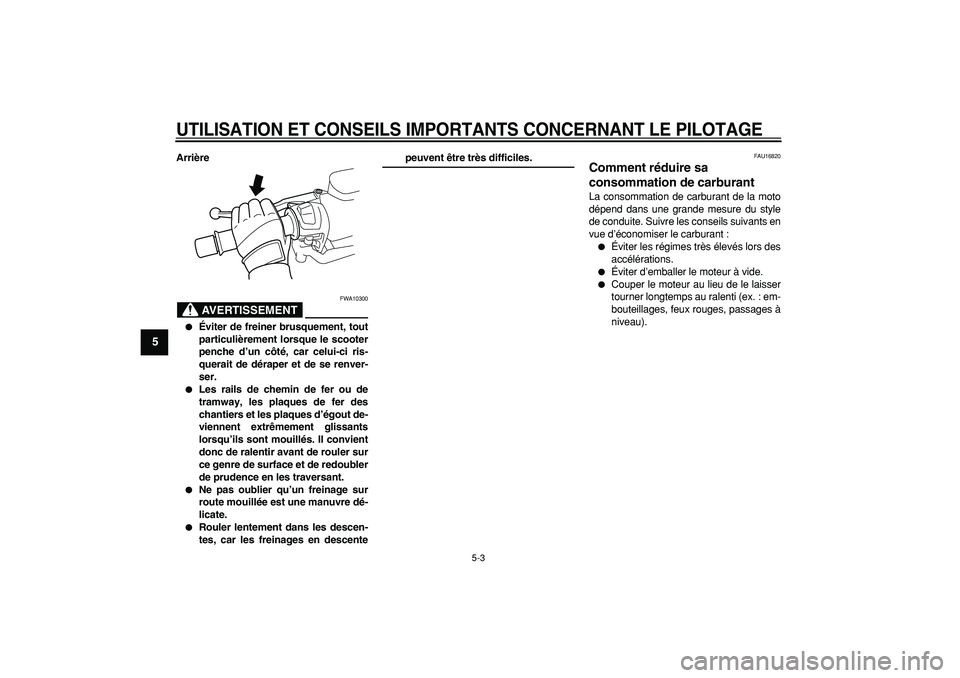

Arrière
AVERTISSEMENT

FWA10300

Éviter de freiner brusquement, tout
particulièrement lorsque le scooter
penche d’un côté, car celui-ci ris-
querait de déraper et de se renver-
ser.

Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout de-
viennent extrêmement glissants
lorsqu’ils sont mouillés. Il convient
donc de ralentir avant de rouler sur
ce genre de surface et de redoubler
de prudence en les traversant.

Ne pas oublier qu’un freinage sur
route mouillée est une manuvre dé-
licate.

Rouler lentement dans les descen-
tes, car les freinages en descente
peuvent être très difficiles.
FAU16820
Comment réduire sa
consommation de carburant
La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :

Éviter les régimes très élevés lors des
accélérations.

Éviter d’emballer le moteur à vide.

Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
