ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

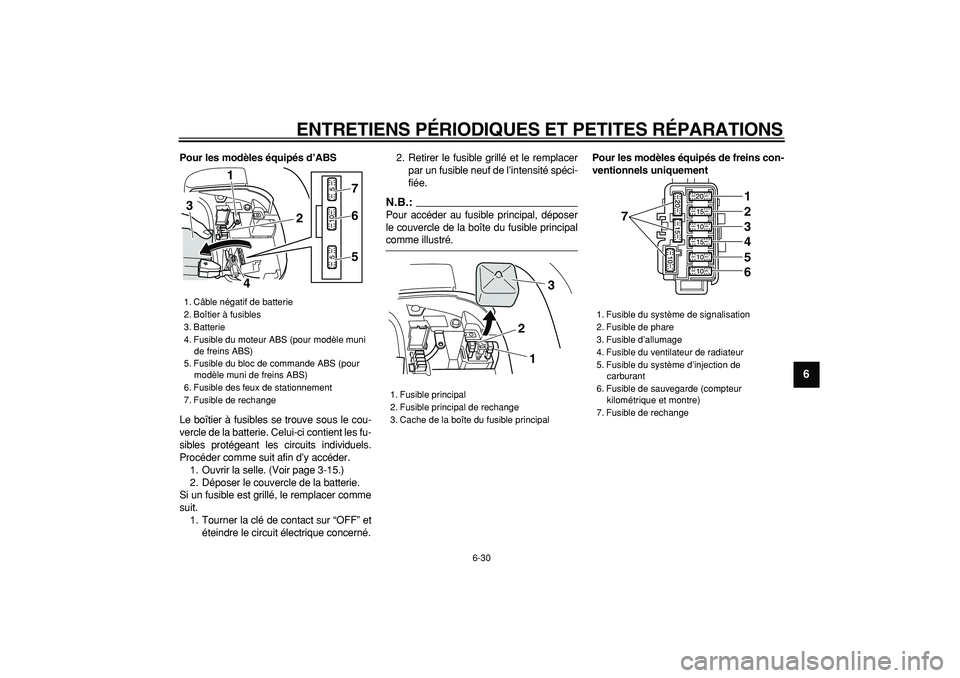

6-30
2
3
4
5
67
8
9

Pour les modèles équipés d’ABS
Le boîtier à fusibles se trouve sous le cou-
vercle de la batterie. Celui-ci contient les fu-
sibles protégeant les circuits individuels.
Procéder comme suit afin d’y accéder.
1. Ouvrir la selle. (Voir page 3-15.)
2. Déposer le couvercle de la batterie.
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
N.B.:

Pour accéder au fusible principal, déposer
le couvercle de la boîte du fusible principal
comme illustré.
Pour les modèles équipés de freins con-
ventionnels uniquement
1. Câble négatif de batterie
2. Boîtier à fusibles
3. Batterie
4. Fusible du moteur ABS (pour modèle muni
de freins ABS)
5. Fusible du bloc de commande ABS (pour
modèle muni de freins ABS)
6. Fusible des feux de stationnement
7. Fusible de rechange
1
3
2
4
765

1. Fusible principal
2. Fusible principal de rechange
3. Cache de la boîte du fusible principal
21
3

1. Fusible du système de signalisation
2. Fusible de phare
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible de sauvegarde (compteur
kilométrique et montre)
7. Fusible de rechange
7
123456

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
1
2
3
4
5
6
7
8
9

Pour les modèles équipés d’ABS
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” etallumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Fusible du système de signalisation
2. Fusible de phare
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible de sauvegarde (compteur
kilométrique et montre)
7. Fusible de rechange
7
123456

Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
XP500 20.0 A
XP500A 15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du bloc de commande ABS:
XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A
Fusible de sauvegarde:
10.0 A

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

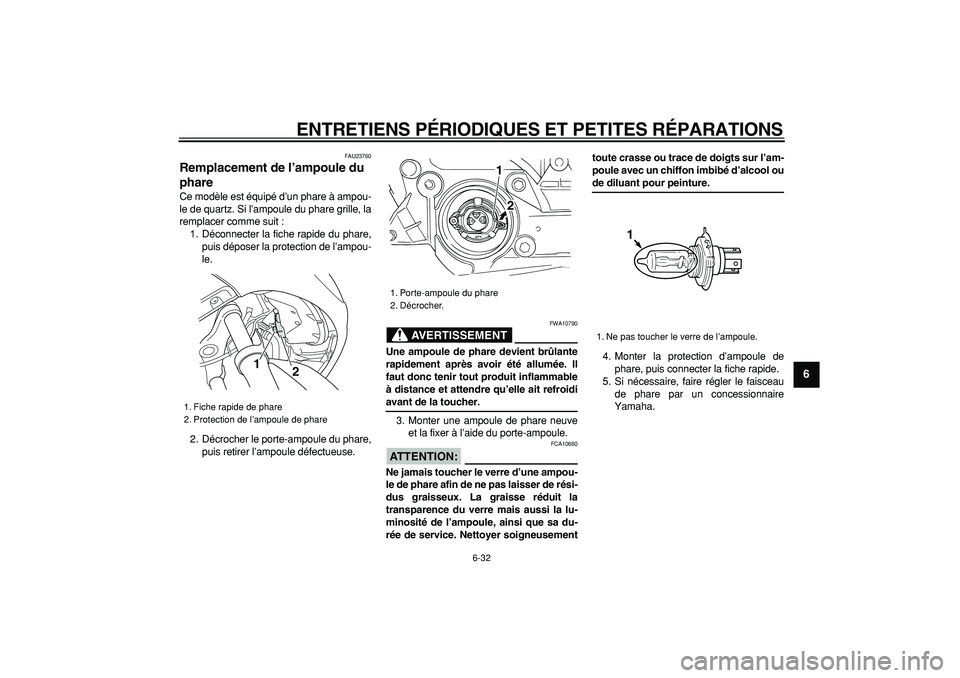

6-32
2
3
4
5
67
8
9

FAU23760
Remplacement de l’ampoule du
phare
Ce modèle est équipé d’un phare à ampou-
le de quartz. Si l’ampoule du phare grille, la
remplacer comme suit :
1. Déconnecter la fiche rapide du phare,
puis déposer la protection de l’ampou-
le.
2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.
AVERTISSEMENT

FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidi
avant de la toucher.
3. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
ATTENTION:

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusementtoute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
4. Monter la protection d’ampoule de
phare, puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1
2

1. Porte-ampoule du phare
2. Décrocher.
1
2

1. Ne pas toucher le verre de l’ampoule.
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

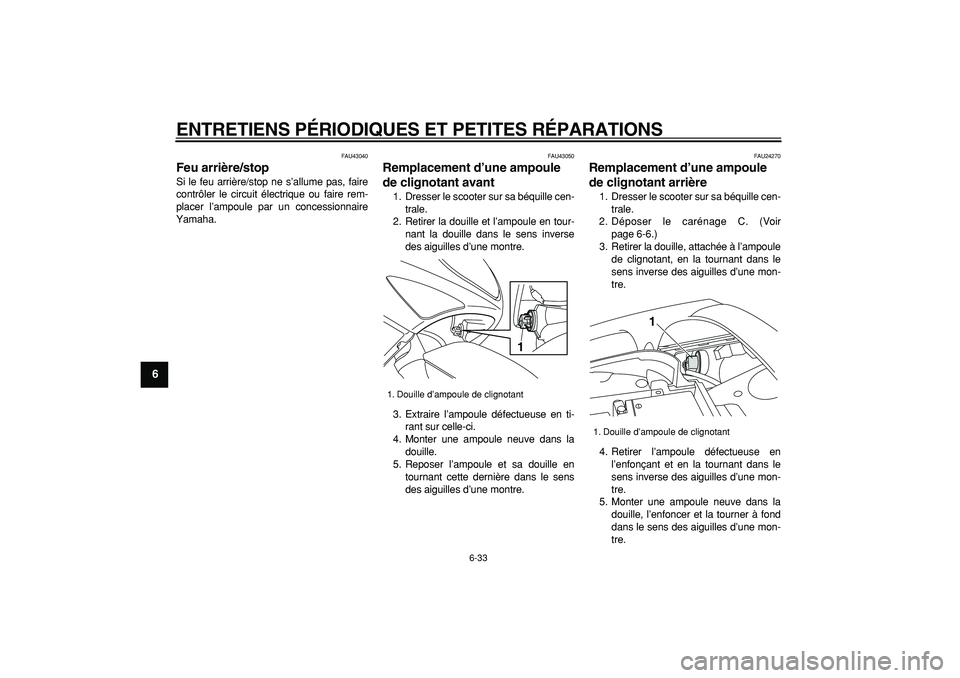

6-33
1
2
3
4
5
6
7
8
9

FAU43040
Feu arrière/stop
Si le feu arrière/stop ne s’allume pas, faire
contrôler le circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAU43050
Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquille cen-
trale.
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
FAU24270
Remplacement d’une ampoule
de clignotant arrière
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage C. (Voir
page 6-6.)
3. Retirer la douille, attachée à l’ampoule
de clignotant, en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
1. Douille d’ampoule de clignotant
1

1. Douille d’ampoule de clignotant
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

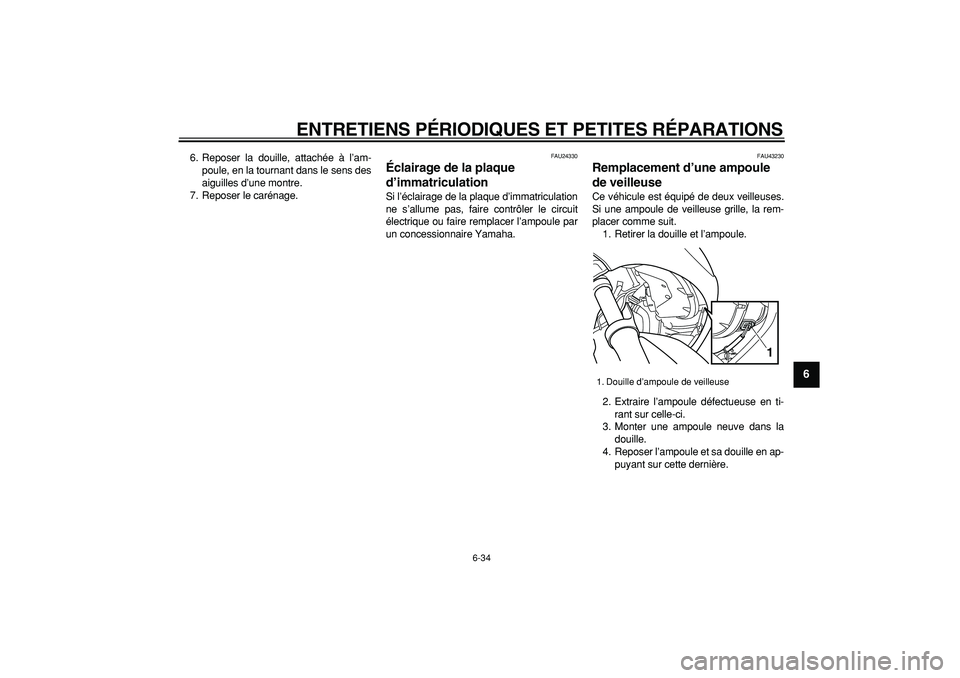

6-34
2
3
4
5
67
8
9

6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le carénage.
FAU24330
Éclairage de la plaque
d’immatriculation
Si l’éclairage de la plaque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
FAU43230
Remplacement d’une ampoule
de veilleuse
Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Retirer la douille et l’ampoule.
2. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
1. Douille d’ampoule de veilleuse
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

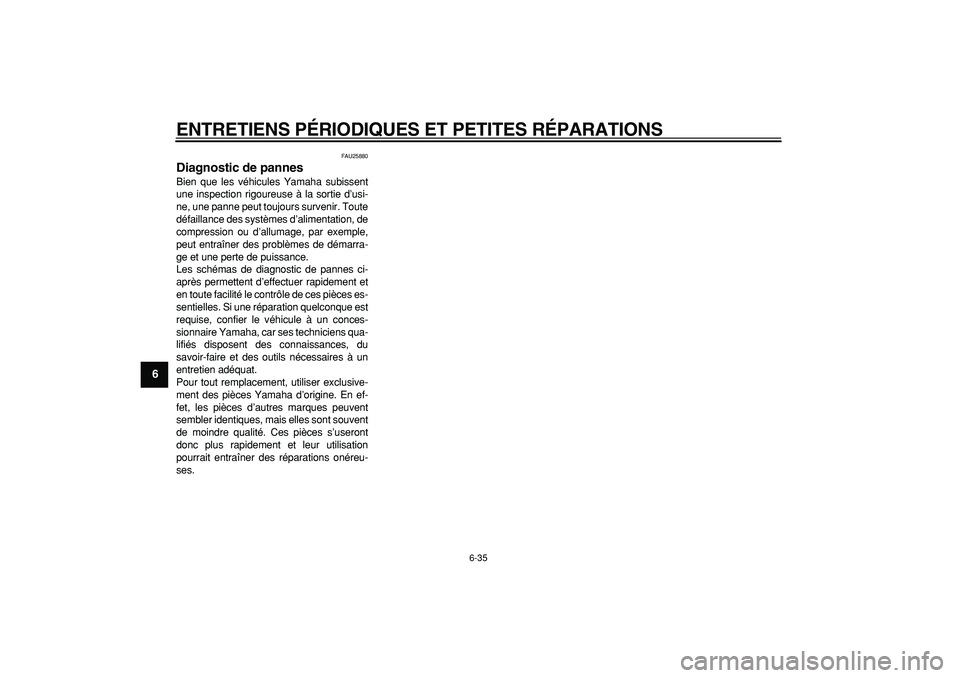

6-35
1
2
3
4
5
6
7
8
9

FAU25880
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
2
3
4
5
67
8
9

FAU42500
Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais
rendement du moteur
AVERTISSEMENT

FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

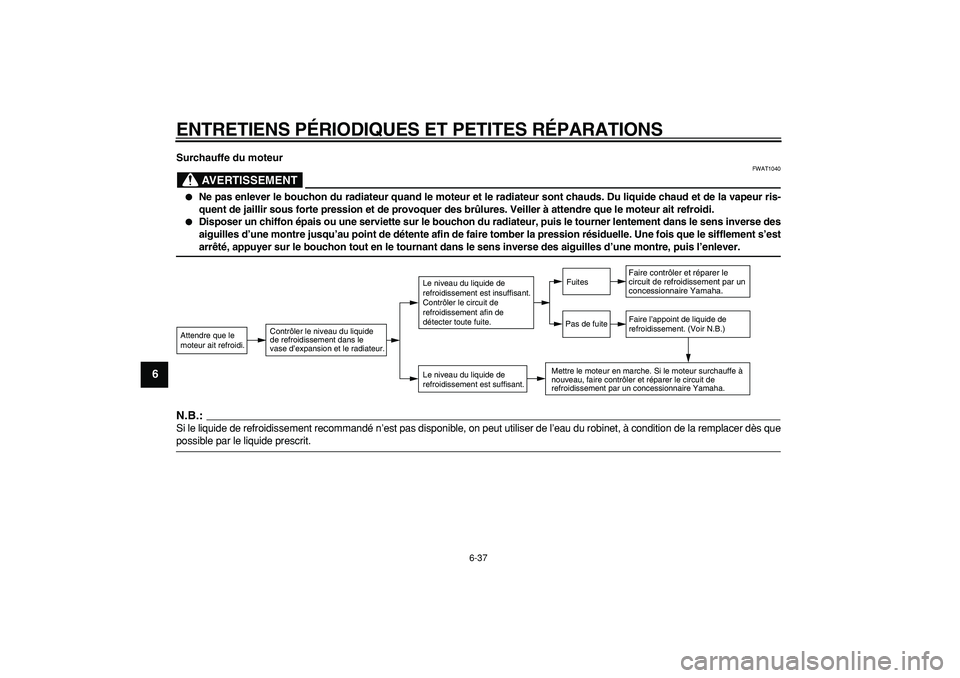

6-37
1
2
3
4
5
6
7
8
9

Surchauffe du moteur
AVERTISSEMENT

FWAT1040

Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.:

Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

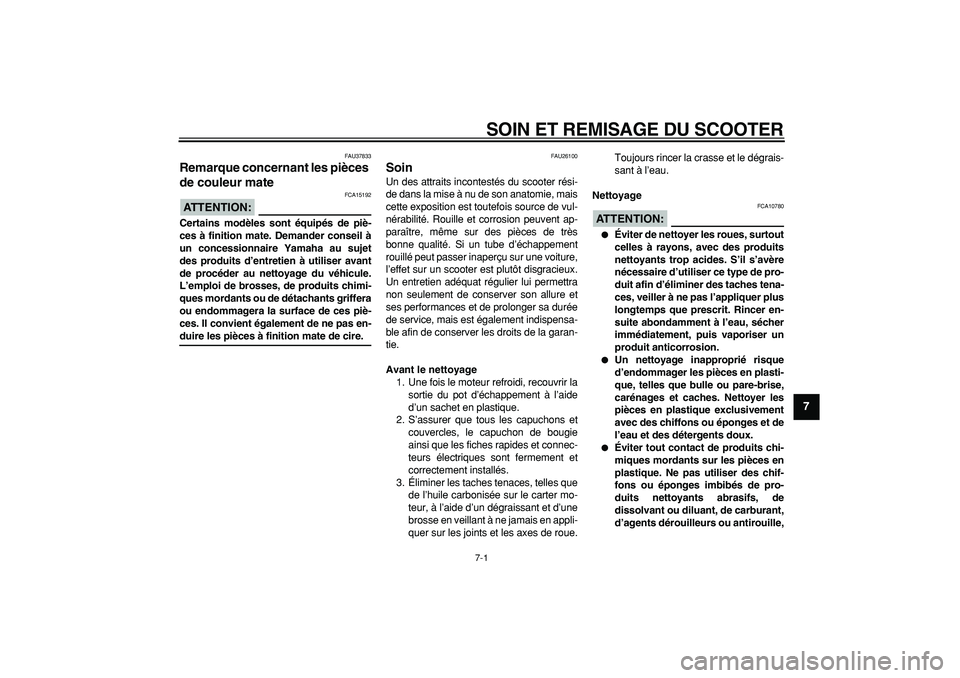

7-1
2
3
4
5
6
78
9

SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION:

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26100
Soin
Un des attraits incontestés du scooter rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur un scooter est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION:

FCA10780

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,

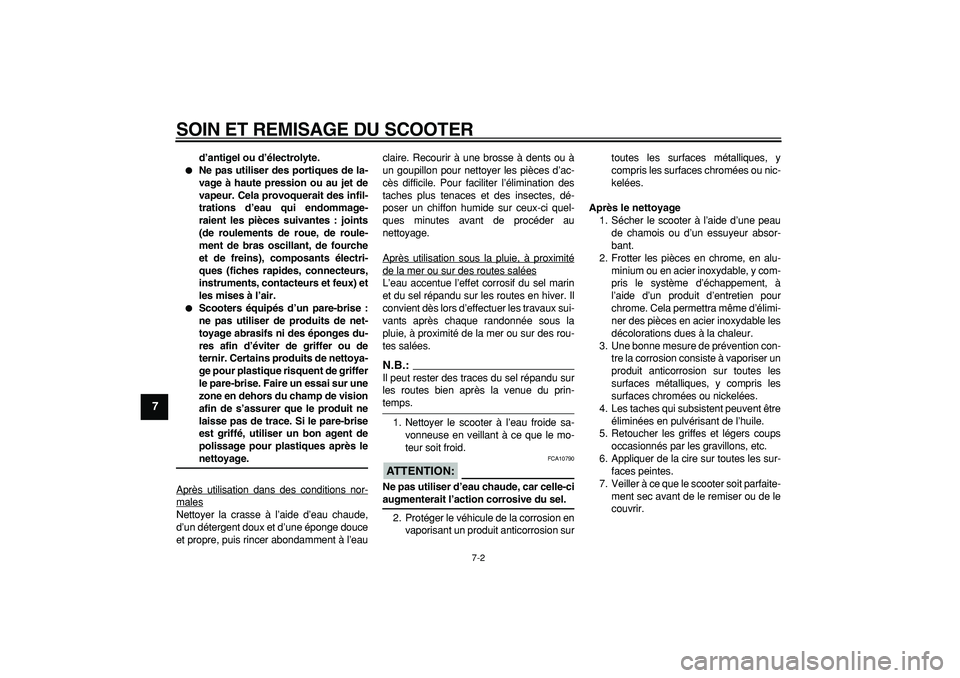

SOIN ET REMISAGE DU SCOOTER
7-2
1
2
3
4
5
6
7
8
9

d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de
ternir. Certains produits de nettoya-
ge pour plastique risquent de griffer
le pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eauclaire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.
1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion surtoutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le
couvrir.
