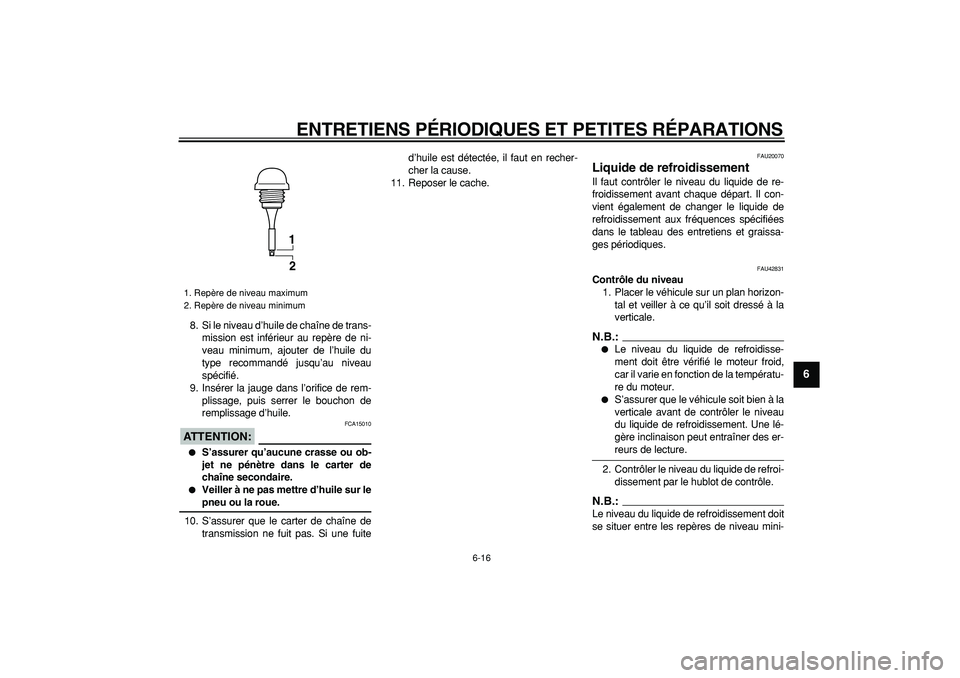

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
2
3
4
5
67
8
9

8. Si le niveau d’huile de chaîne de trans-
mission est inférieur au repère de ni-
veau minimum, ajouter de l’huile du
type recommandé jusqu’au niveau
spécifié.
9. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
ATTENTION:

FCA15010

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de
chaîne secondaire.

Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
10. S’assurer que le carter de chaîne de
transmission ne fuit pas. Si une fuited’huile est détectée, il faut en recher-
cher la cause.
11. Reposer le cache.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de
refroidissement aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU42831
Contrôle du niveau
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.:


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement par le hublot de contrôle.
N.B.:

Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2

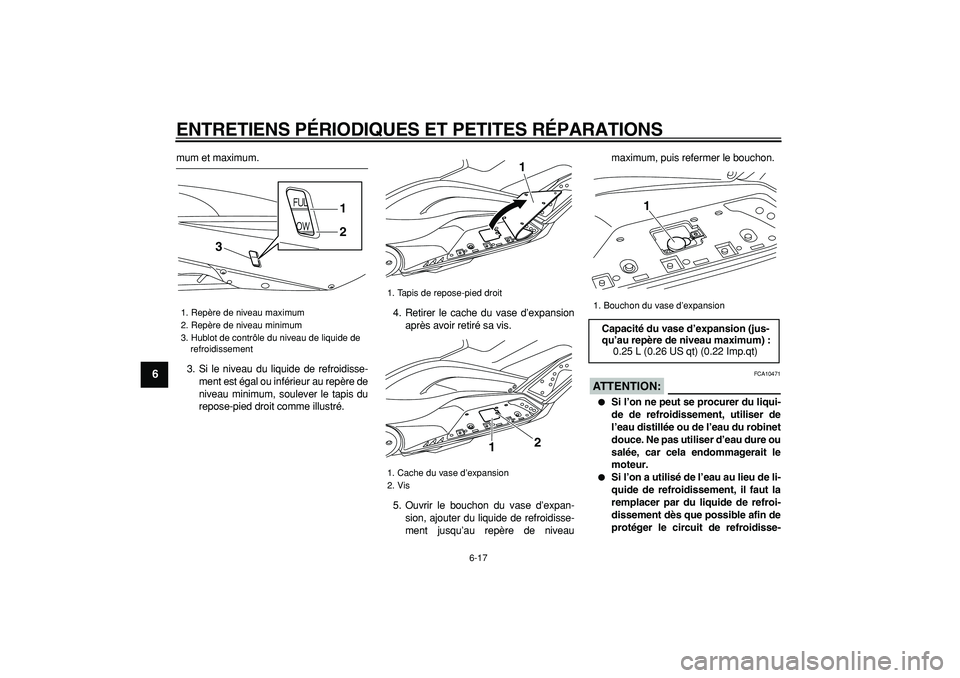

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
1
2
3
4
5
6
7
8
9

mum et maximum.
3. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, soulever le tapis du
repose-pied droit comme illustré.4. Retirer le cache du vase d’expansion
après avoir retiré sa vis.
5. Ouvrir le bouchon du vase d’expan-
sion, ajouter du liquide de refroidisse-
ment jusqu’au repère de niveaumaximum, puis refermer le bouchon.
ATTENTION:

FCA10471

Si l’on ne peut se procurer du liqui-
de de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou
salée, car cela endommagerait le
moteur.

Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Hublot de contrôle du niveau de liquide de
refroidissement
3
1
2

1. Tapis de repose-pied droit
1. Cache du vase d’expansion
2. Vis
1
12

1. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
2
3
4
5
67
8
9

ment du gel et de la corrosion.

Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
AVERTISSEMENT

FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur est
chaud.
6. Remettre le cache du vase d’expan-
sion en place et le fixer à l’aide de sa
vis.
7. Remettre le tapis du repose-pied droit
à sa place.
N.B.:


Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du liqui-
de de refroidissement dans le radia-
teur.

En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-36.
FAU45020
Remplacement de l’élément du
filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment
l’élément de filtre à air lorsque le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
Remplacement de l’élément du filtre à
air
1. Déposer les caches C et D. (Voir
page 6-8.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément du filtre à air.4. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:

FCA10480

S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.

Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou des
cylindres pourrait en résulter.
5. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
6. Reposer les caches.
1. Vis
2. Couvercle du boîtier de filtre à air
2
1
1

1. Élément du filtre à air
1

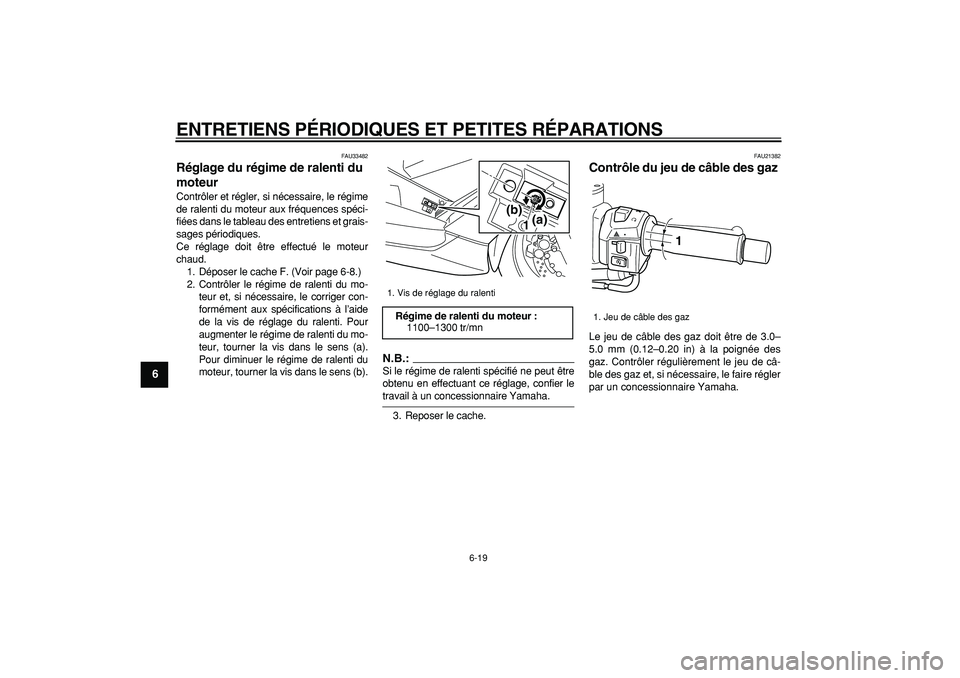

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
1
2
3
4
5
6
7
8
9

FAU33482
Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
1. Déposer le cache F. (Voir page 6-8.)
2. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de réglage du ralenti. Pour
augmenter le régime de ralenti du mo-
teur, tourner la vis dans le sens (a).
Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
N.B.:

Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
3. Reposer le cache.
FAU21382
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–
5.0 mm (0.12–0.20 in) à la poignée des
gaz. Contrôler régulièrement le jeu de câ-
ble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1100–1300 tr/mn
1(a) (b)

1. Jeu de câble des gaz
1

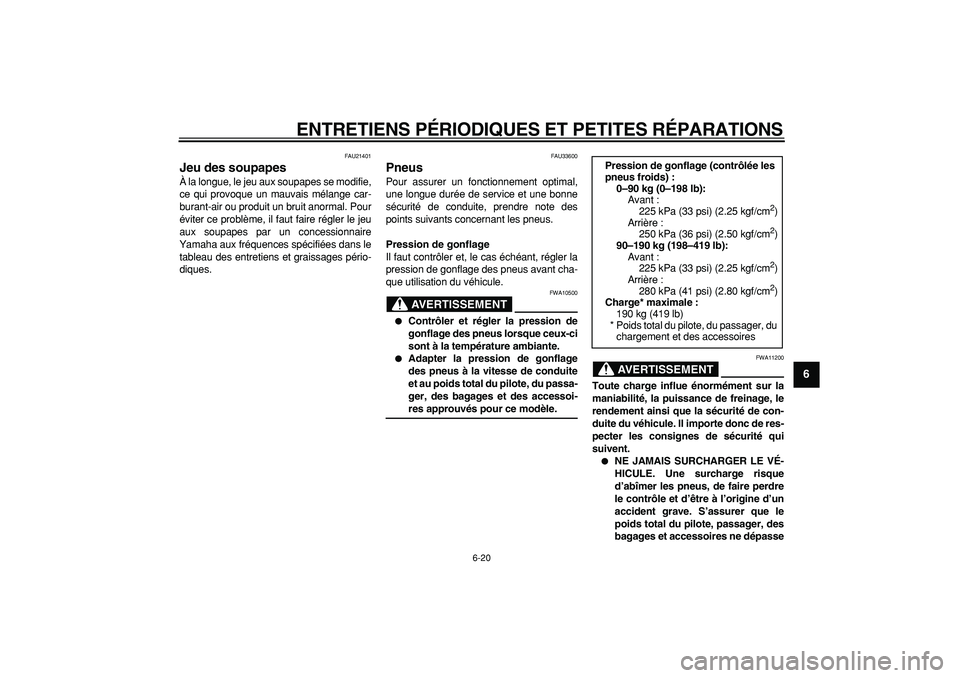

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
2
3
4
5
67
8
9

FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU33600
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA10500

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT

FWA11200
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite du véhicule. Il importe donc de res-
pecter les consignes de sécurité qui
suivent.

NE JAMAIS SURCHARGER LE VÉ-
HICULE. Une surcharge risque
d’abîmer les pneus, de faire perdre
le contrôle et d’être à l’origine d’un
accident grave. S’assurer que le
poids total du pilote, passager, des
bagages et accessoires ne dépasse Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–190 kg (198–419 lb):
Avant :
225 kPa (33 psi) (2.25 kgf/cm
2

)
Arrière :
280 kPa (41 psi) (2.80 kgf/cm
2

)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires

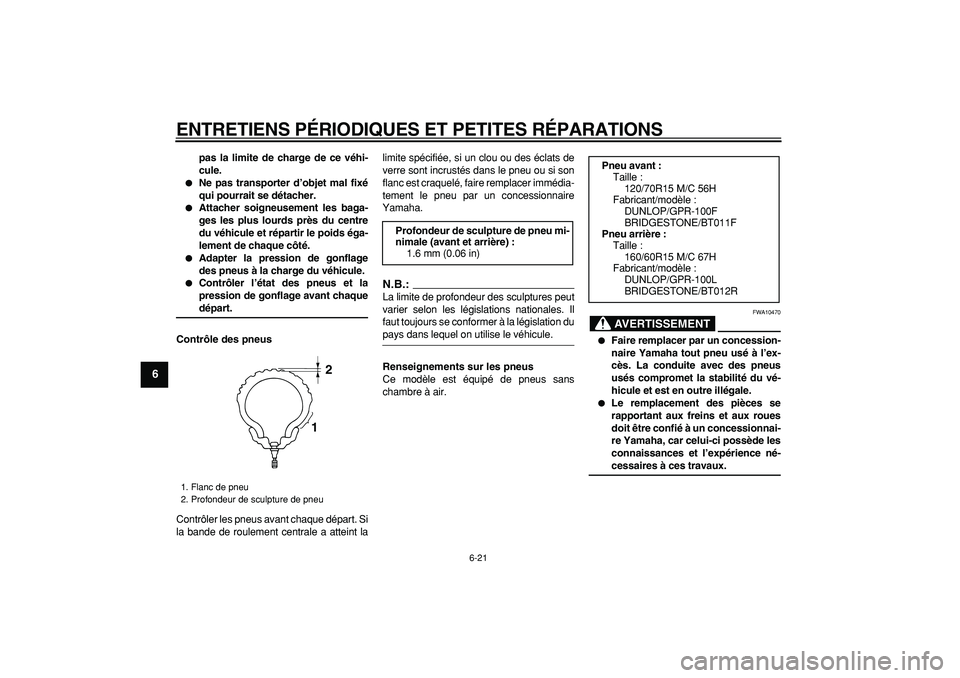

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
1
2
3
4
5
6
7
8
9

pas la limite de charge de ce véhi-
cule.

Ne pas transporter d’objet mal fixé
qui pourrait se détacher.

Attacher soigneusement les baga-
ges les plus lourds près du centre
du véhicule et répartir le poids éga-
lement de chaque côté.

Adapter la pression de gonflage
des pneus à la charge du véhicule.

Contrôler l’état des pneus et la
pression de gonflage avant chaque
départ.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint lalimite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12

Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
120/70R15 M/C 56H
Fabricant/modèle :
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Pneu arrière :
Taille :
160/60R15 M/C 67H
Fabricant/modèle :
DUNLOP/GPR-100L
BRIDGESTONE/BT012R

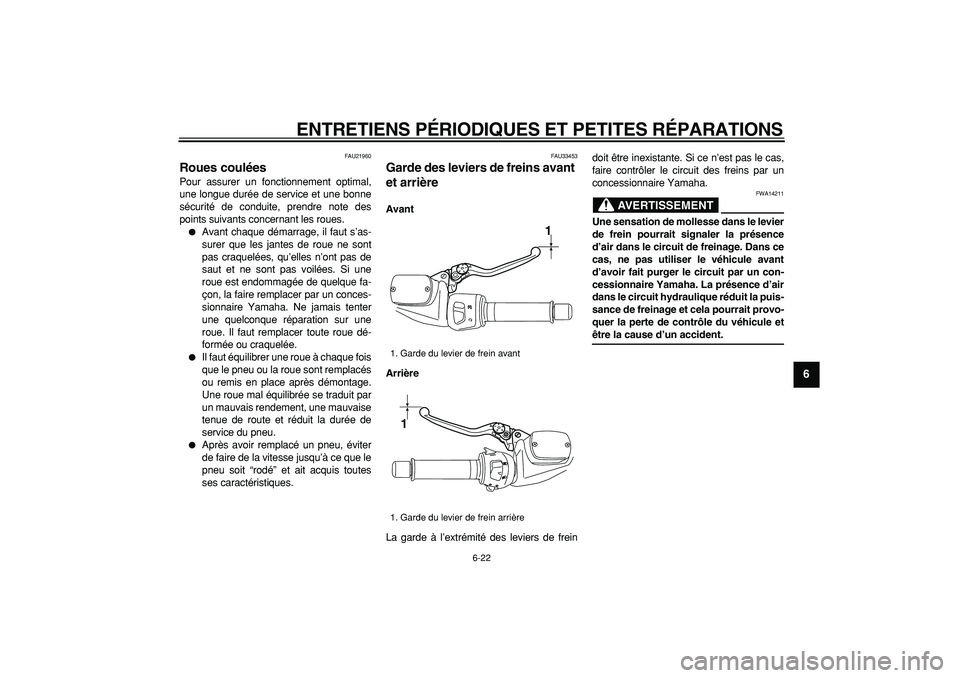

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
2
3
4
5
67
8
9

FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU33453
Garde des leviers de freins avant
et arrière
Avant
Arrière
La garde à l’extrémité des leviers de freindoit être inexistante. Si ce n’est pas le cas,
faire contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT

FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
1. Garde du levier de frein avant
1. Garde du levier de frein arrière
1
1

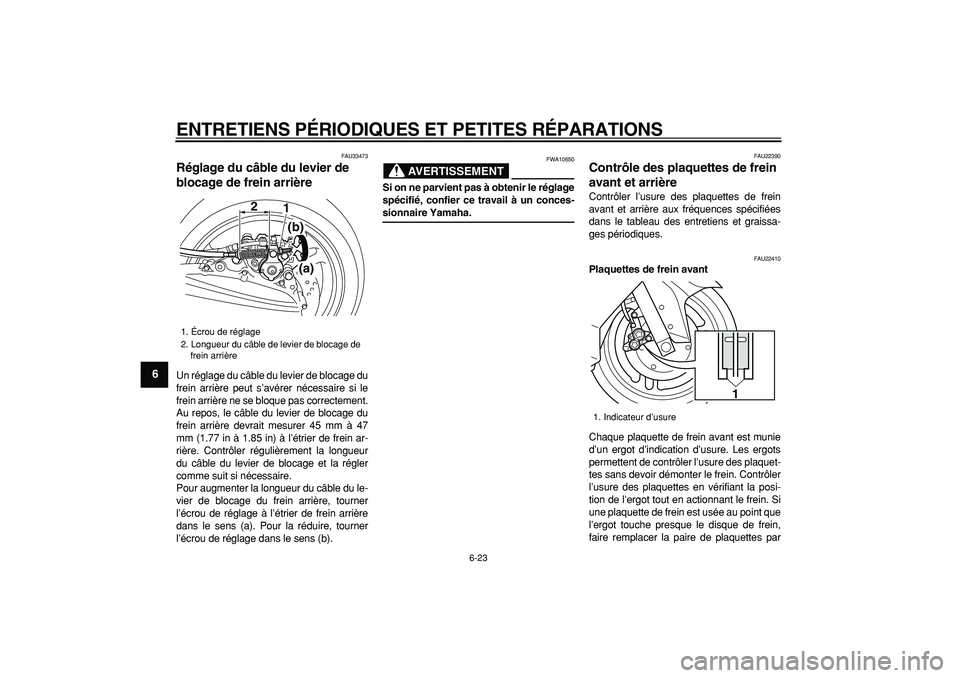

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
1
2
3
4
5
6
7
8
9

FAU33473
Réglage du câble du levier de
blocage de frein arrière
Un réglage du câble du levier de blocage du
frein arrière peut s’avérer nécessaire si le
frein arrière ne se bloque pas correctement.
Au repos, le câble du levier de blocage du
frein arrière devrait mesurer 45 mm à 47
mm (1.77 in à 1.85 in) à l’étrier de frein ar-
rière. Contrôler régulièrement la longueur
du câble du levier de blocage et la régler
comme suit si nécessaire.
Pour augmenter la longueur du câble du le-
vier de blocage du frein arrière, tourner
l’écrou de réglage à l’étrier de frein arrière
dans le sens (a). Pour la réduire, tourner
l’écrou de réglage dans le sens (b).
AVERTISSEMENT

FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22410
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’un ergot d’indication d’usure. Les ergots
permettent de contrôler l’usure des plaquet-
tes sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein. Si
une plaquette de frein est usée au point que
l’ergot touche presque le disque de frein,
faire remplacer la paire de plaquettes par
1. Écrou de réglage
2. Longueur du câble de levier de blocage de
frein arrière
2
1
(b)
(a)

1. Indicateur d’usure
1

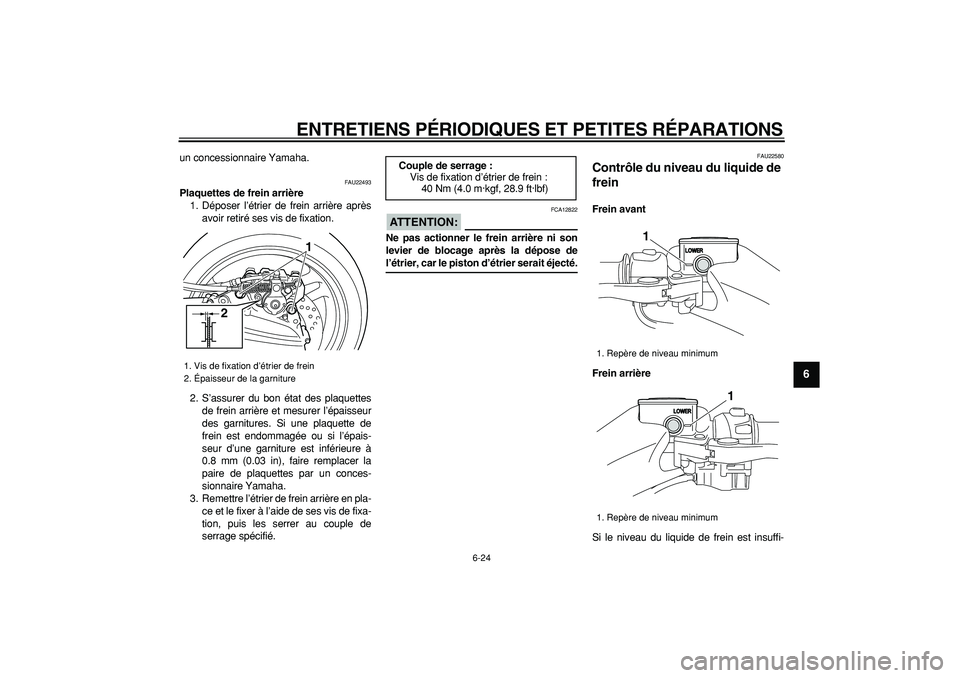

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
2
3
4
5
67
8
9

un concessionnaire Yamaha.
FAU22493
Plaquettes de frein arrière
1. Déposer l’étrier de frein arrière après
avoir retiré ses vis de fixation.
2. S’assurer du bon état des plaquettes
de frein arrière et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
0.8 mm (0.03 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
3. Remettre l’étrier de frein arrière en pla-
ce et le fixer à l’aide de ses vis de fixa-
tion, puis les serrer au couple de
serrage spécifié.
ATTENTION:

FCA12822
Ne pas actionner le frein arrière ni son
levier de blocage après la dépose de
l’étrier, car le piston d’étrier serait éjecté.
FAU22580
Contrôle du niveau du liquide de
frein
Frein avant
Frein arrière
Si le niveau du liquide de frein est insuffi-
1. Vis de fixation d’étrier de frein
2. Épaisseur de la garniture
1
2

Couple de serrage :
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1

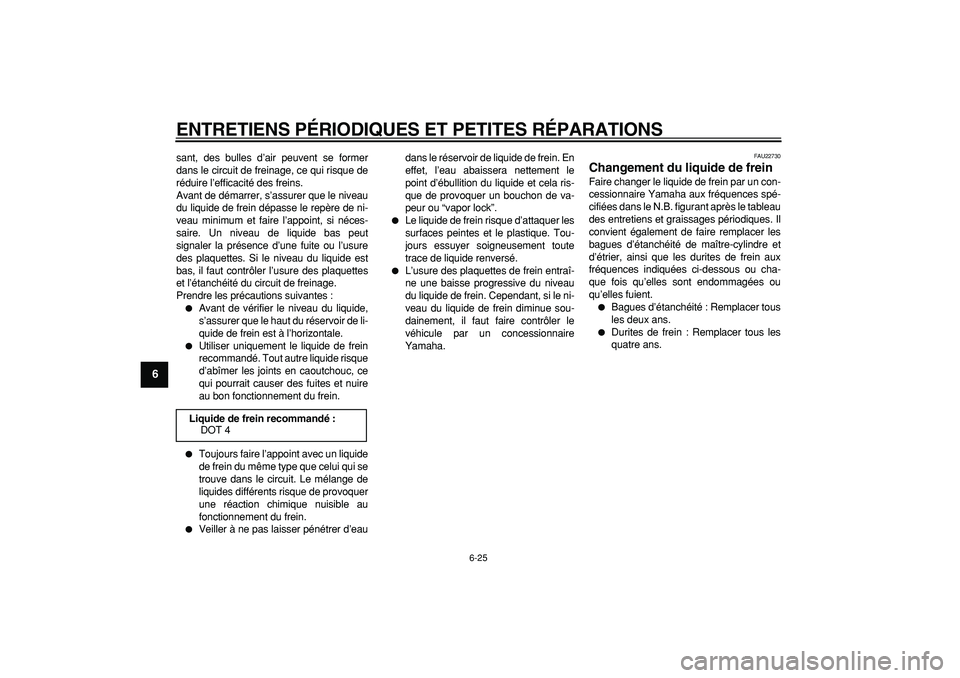

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
1
2
3
4
5
6
7
8
9

sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes
et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.

Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eaudans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.

L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein
Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.

Bagues d’étanchéité : Remplacer tous
les deux ans.

Durites de frein : Remplacer tous les
quatre ans.
Liquide de frein recommandé :
DOT 4
