YAMAHA TMAX 2011 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
2
3
4
5
67
8
9

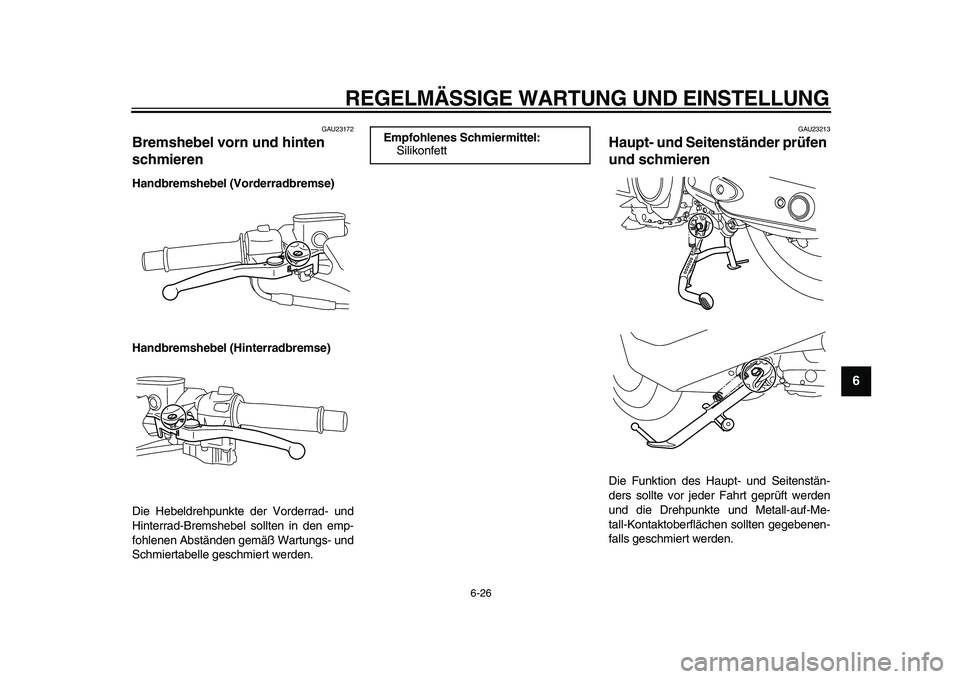

GAU23172
Bremshebel vorn und hinten
schmieren
Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23213
Haupt- und Seitenständer prüfen
und schmieren
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Me-
tall-Kontaktoberflächen sollten gegebenen-
falls geschmiert werden.
Empfohlenes Schmiermittel:
Silikonfett
✧✯✬✴✧ ✥✩



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
1
2
3
4
5
6
7
8
9

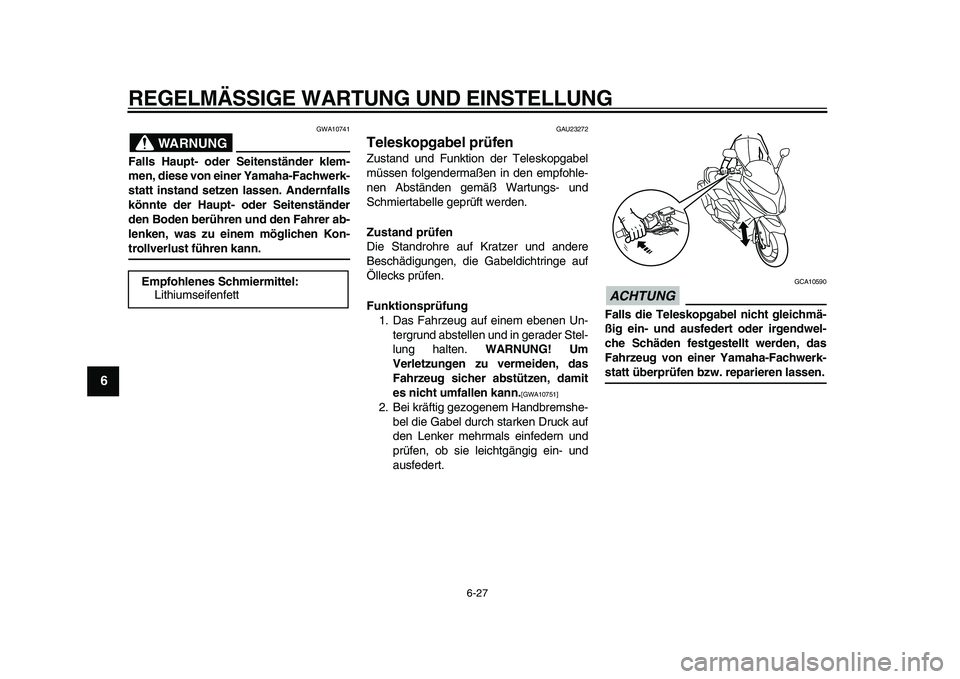

WARNUNG

GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.

[GWA10751]

2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen. Empfohlenes Schmiermittel:
Lithiumseifenfett
✧✯✬✴✧ ✥✪



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
2
3
4
5
67
8
9

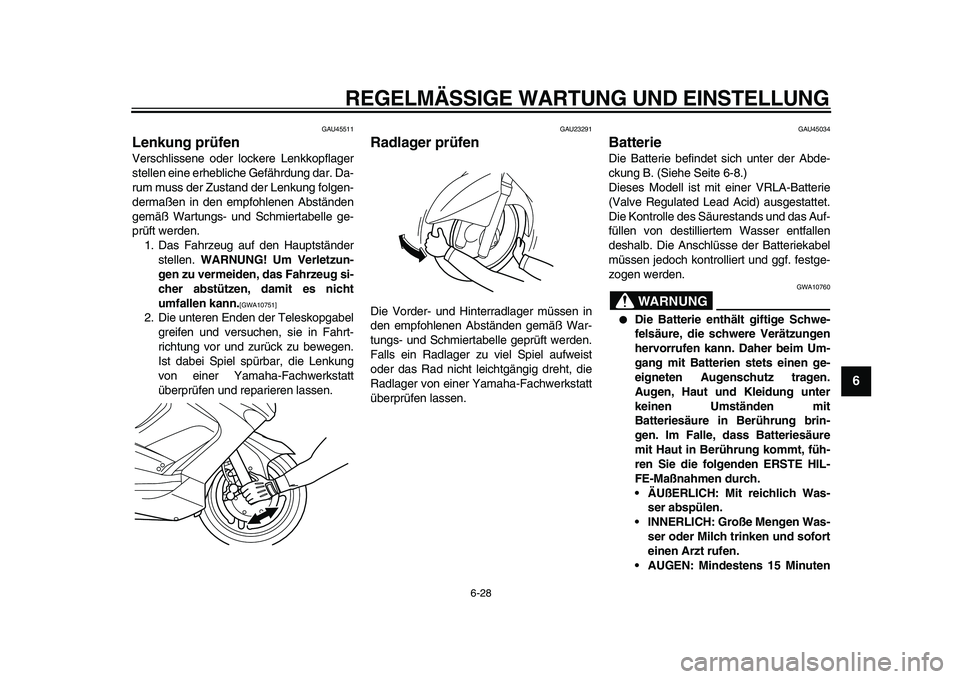

GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU45034
Batterie
Die Batterie befindet sich unter der Abde-
ckung B. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit
Batteriesäure in Berührung brin-
gen. Im Falle, dass Batteriesäure
mit Haut in Berührung kommt, füh-
ren Sie die folgenden ERSTE HIL-
FE-Maßnahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
✧✯✬✴✧ ✥✫



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
1
2
3
4
5
6
7
8
9

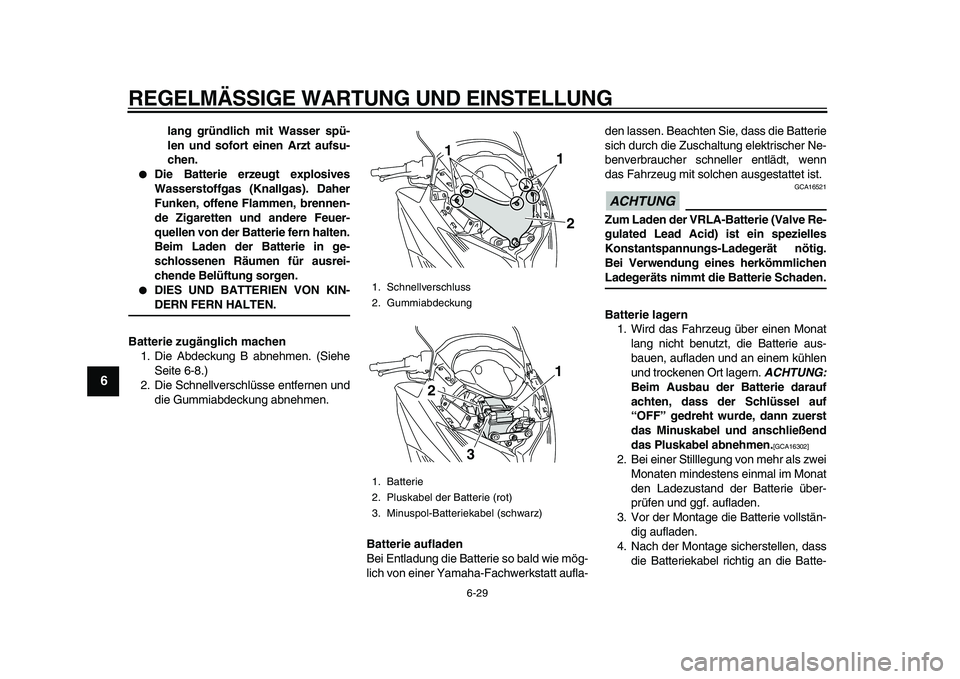

lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie zugänglich machen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-8.)
2. Die Schnellverschlüsse entfernen und
die Gummiabdeckung abnehmen.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
ACHTUNG

GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]

2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
1. Schnellverschluss
2. Gummiabdeckung
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
21
1
1
2
3
✧✯✬✴✧ ✥✬



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
2
3
4
5
67
8
9

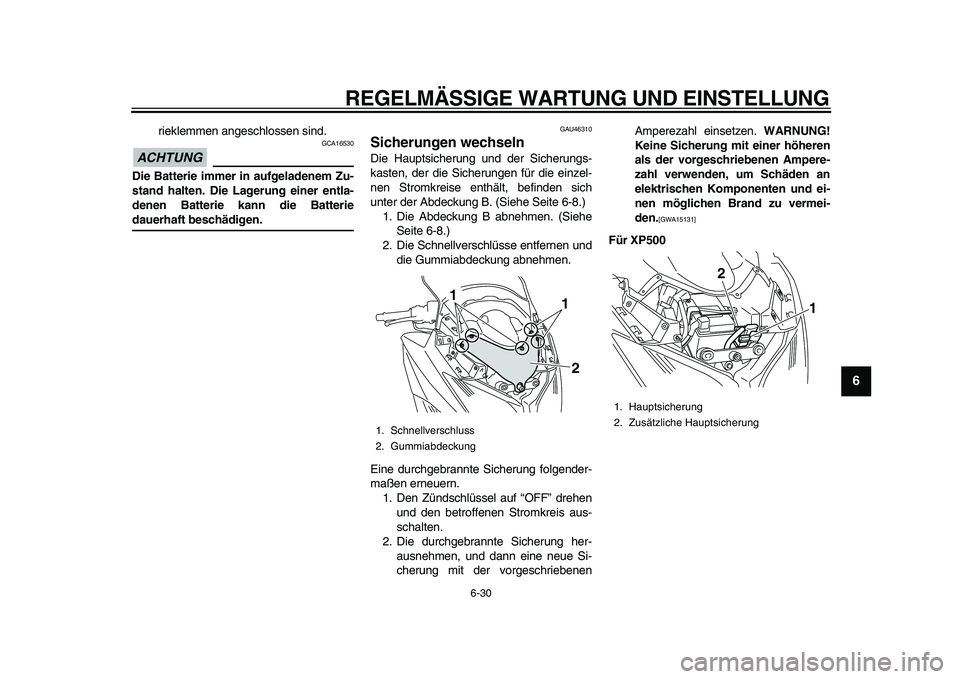

rieklemmen angeschlossen sind.
ACHTUNG

GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie
dauerhaft beschädigen.
GAU46310
Sicherungen wechseln
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich
unter der Abdeckung B. (Siehe Seite 6-8.)
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-8.)
2. Die Schnellverschlüsse entfernen und
die Gummiabdeckung abnehmen.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenenAmperezahl einsetzen.
WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]

Für XP500
1. Schnellverschluss
2. Gummiabdeckung
21
1
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
1
2
✧✯✬✴✧ ✦✣



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

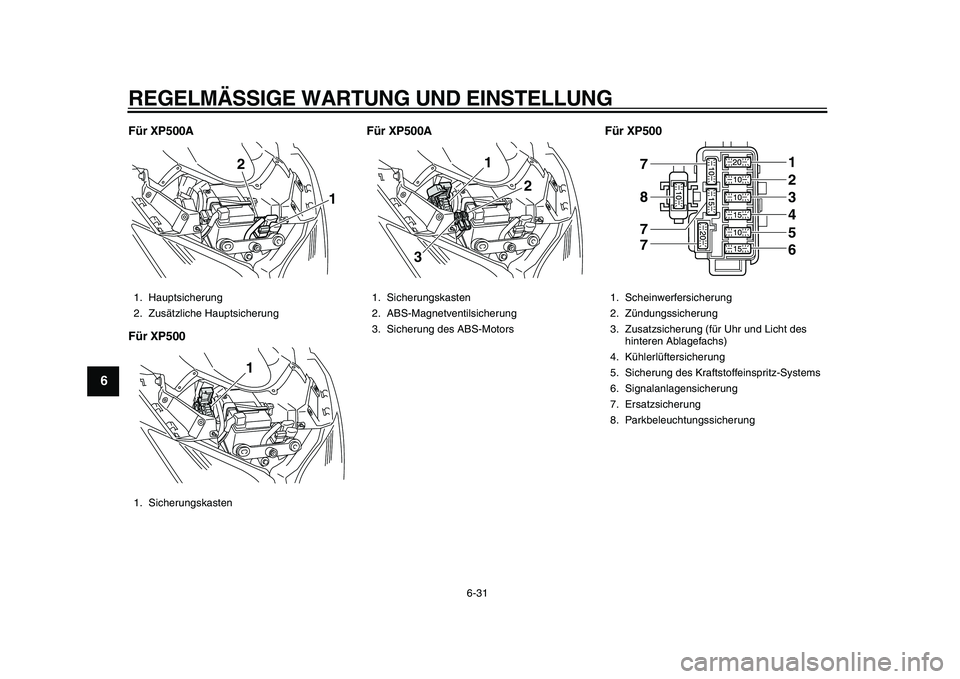

6-31
1
2
3
4
5
6
7
8
9

Für XP500A
Für XP500Für XP500A Für XP500
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
1. Sicherungskasten
1
21

1. Sicherungskasten
2. ABS-Magnetventilsicherung
3. Sicherung des ABS-Motors
1
3
2

1. Scheinwerfersicherung
2. Zündungssicherung
3. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
4. Kühlerlüftersicherung
5. Sicherung des Kraftstoffeinspritz-Systems
6. Signalanlagensicherung
7. Ersatzsicherung
8. Parkbeleuchtungssicherung
7
7 7 8
123456
✧✯✬✴✧ ✦✤



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
2
3
4
5
67
8
9

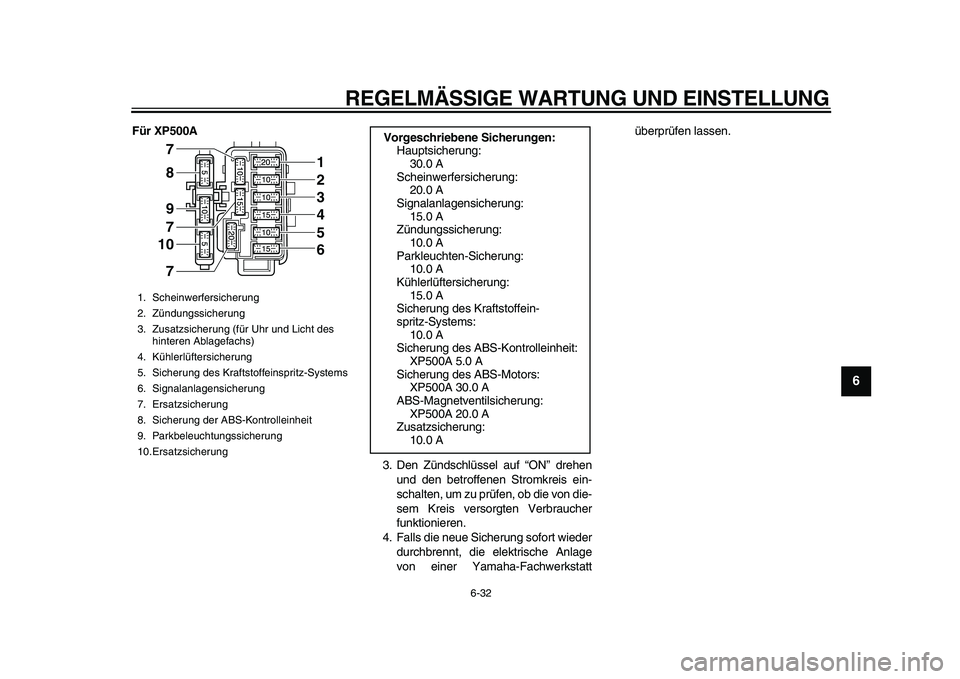

Für XP500A
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstattüberprüfen lassen.
1. Scheinwerfersicherung
2. Zündungssicherung
3. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
4. Kühlerlüftersicherung
5. Sicherung des Kraftstoffeinspritz-Systems
6. Signalanlagensicherung
7. Ersatzsicherung
8. Sicherung der ABS-Kontrolleinheit
9. Parkbeleuchtungssicherung
10.Ersatzsicherung
7
7 7 9
1
810
23456

Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A
Sicherung des Kraftstoffein-
spritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
ABS-Magnetventilsicherung:
XP500A 20.0 A
Zusatzsicherung:
10.0 A
✧✯✬✴✧ ✦✥



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
1
2
3
4
5
6
7
8
9

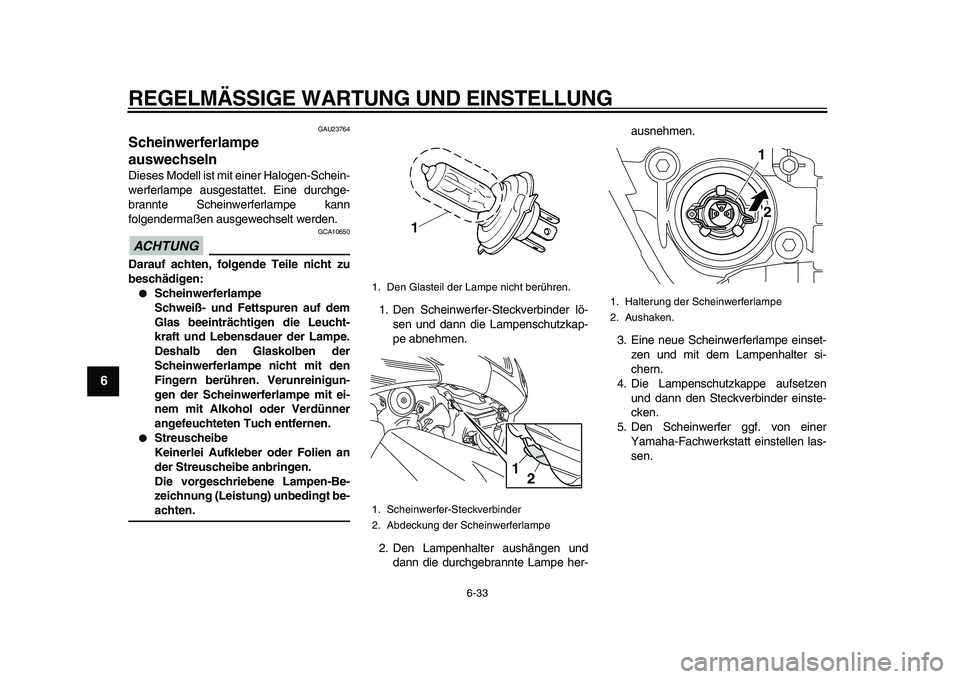

GAU23764
Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogen-Schein-
werferlampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.
ACHTUNG

GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.

Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
2. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-ausnehmen.
3. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
4. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Den Glasteil der Lampe nicht berühren.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1
2

1. Halterung der Scheinwerferlampe
2. Aushaken.
1
2
✧✯✬✴✧ ✦✦



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
2
3
4
5
67
8
9

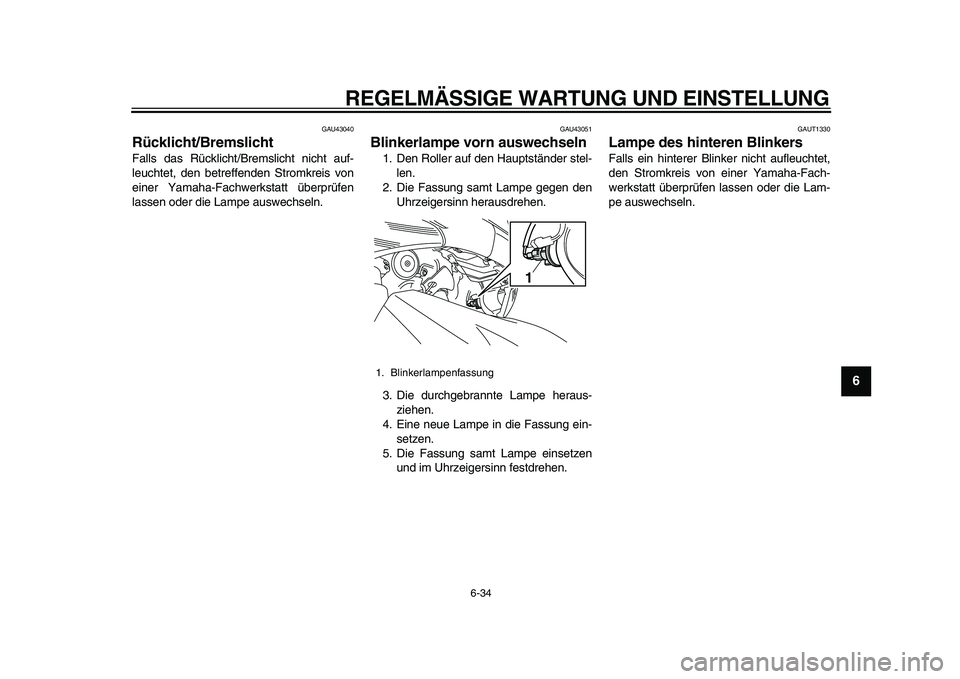

GAU43040
Rücklicht/Bremslicht
Falls das Rücklicht/Bremslicht nicht auf-
leuchtet, den betreffenden Stromkreis von
einer Yamaha-Fachwerkstatt überprüfen
lassen oder die Lampe auswechseln.
GAU43051
Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAUT1330
Lampe des hinteren Blinkers
Falls ein hinterer Blinker nicht aufleuchtet,
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen oder die Lam-
pe auswechseln.
1. Blinkerlampenfassung
1
✧✯✬✴✧ ✦✧



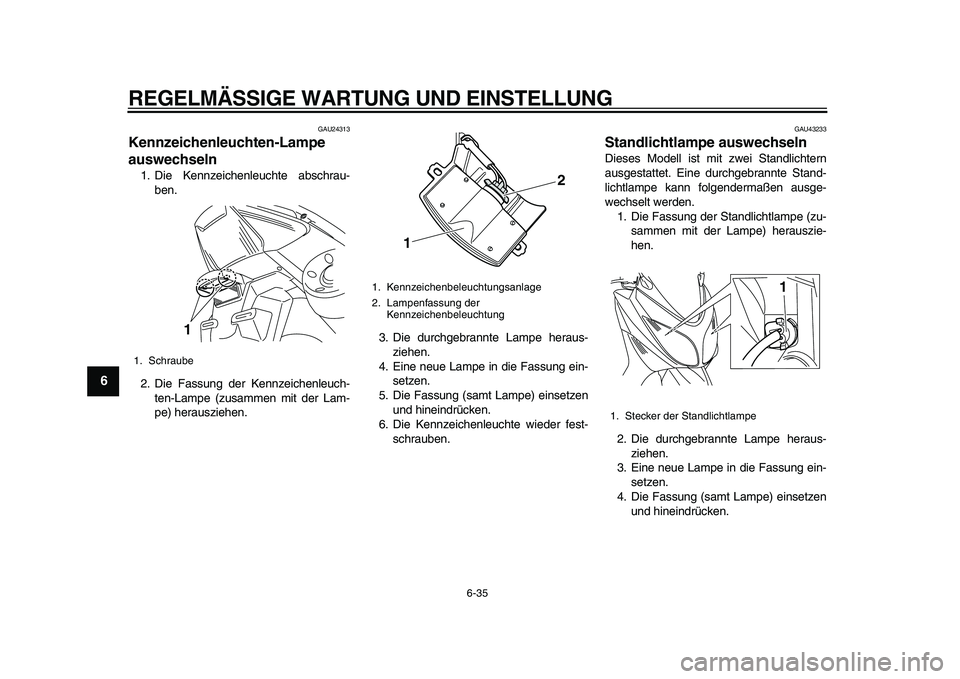

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
1
2
3
4
5
6
7
8
9

GAU24313
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU43233
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
1. Schraube
1

1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der
Kennzeichenbeleuchtung
12

1. Stecker der Standlichtlampe
1
✧✯✬✴✧ ✦
