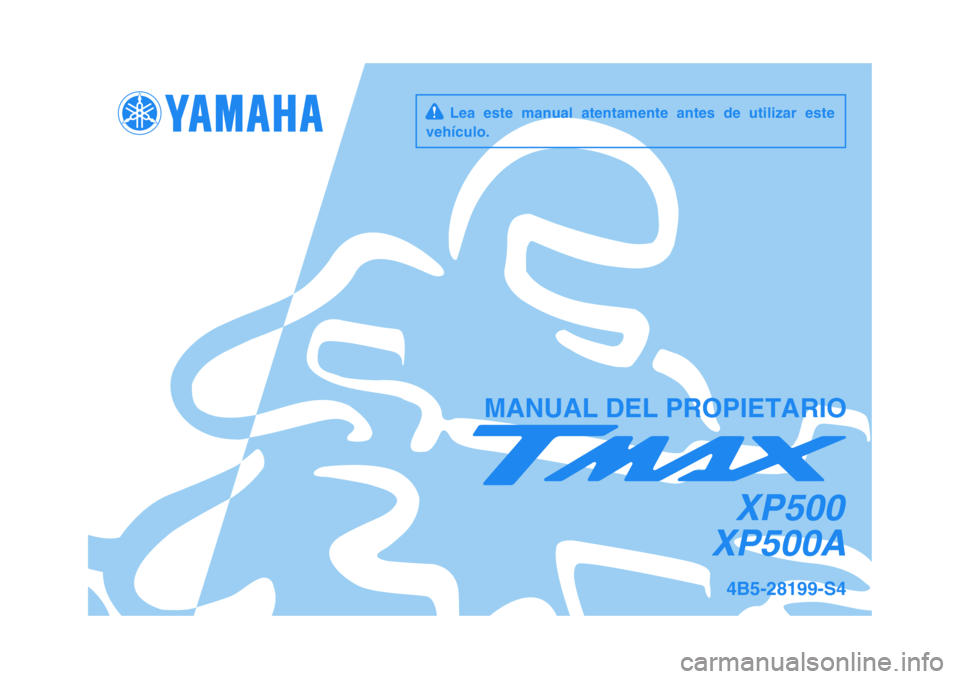

YAMAHA TMAX 2011 Manuale de Empleo (in Spanish)

MANUAL DEL PROPIETARIO
4B5-28199-S4
XP500A
XP500
Lea este manual atentamente antes de utilizar este
vehículo.

SAU26945
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este
se vende.

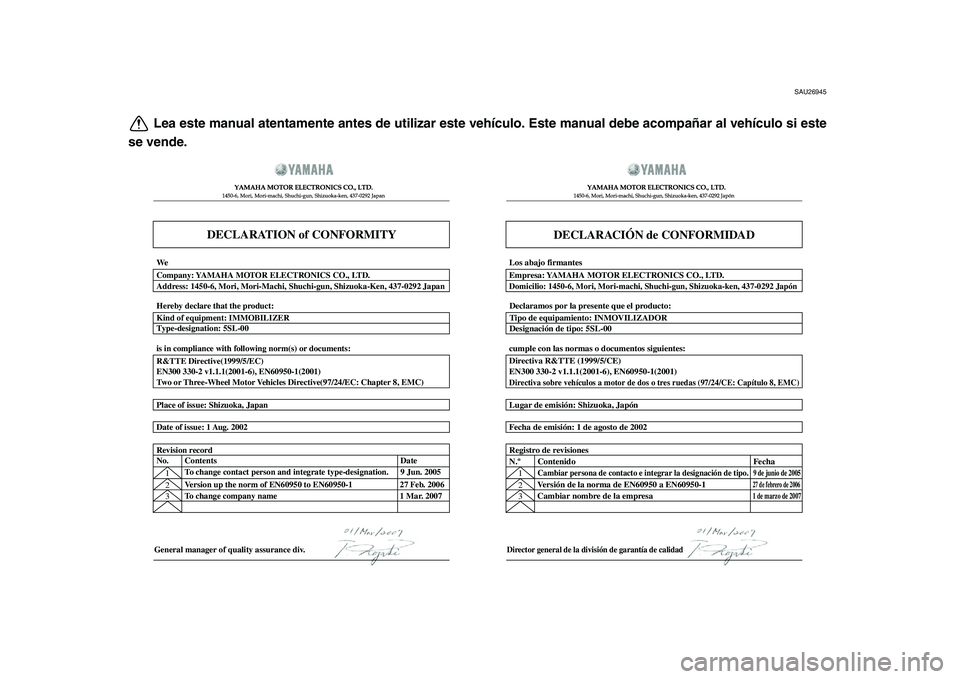

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DECLARACIÓN de CONFORMIDAD
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japón
Director general de la división de garantía de calidad
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versión de la norma de EN60950 a EN60950-1
Cambiar nombre de la empresa
27 de febrero de 20061 de marzo de 2007
2
3 Registro de revisiones
N.º Contenido Fecha
Cambiar persona de contacto e integrar la designación de tipo.
9 de junio de 2005
Date of issue: 1 Aug. 2002
Fecha de emisión: 1 de agosto de 2002
Place of issue: Shizuoka, Japan
Lugar de emisión: Shizuoka, Japón
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Directiva sobre vehículos a motor de dos o tres ruedas (97/24/CE: Capítulo 8, EMC)cumple con las normas o documentos siguientes:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo de equipamiento: INMOVILIZADOR
Designación de tipo: 5SL-00 Declaramos por la presente que el producto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Empresa: YAMAHA MOTOR ELECTRONICS CO., LTD.Domicilio: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 JapónLos abajo firmantes

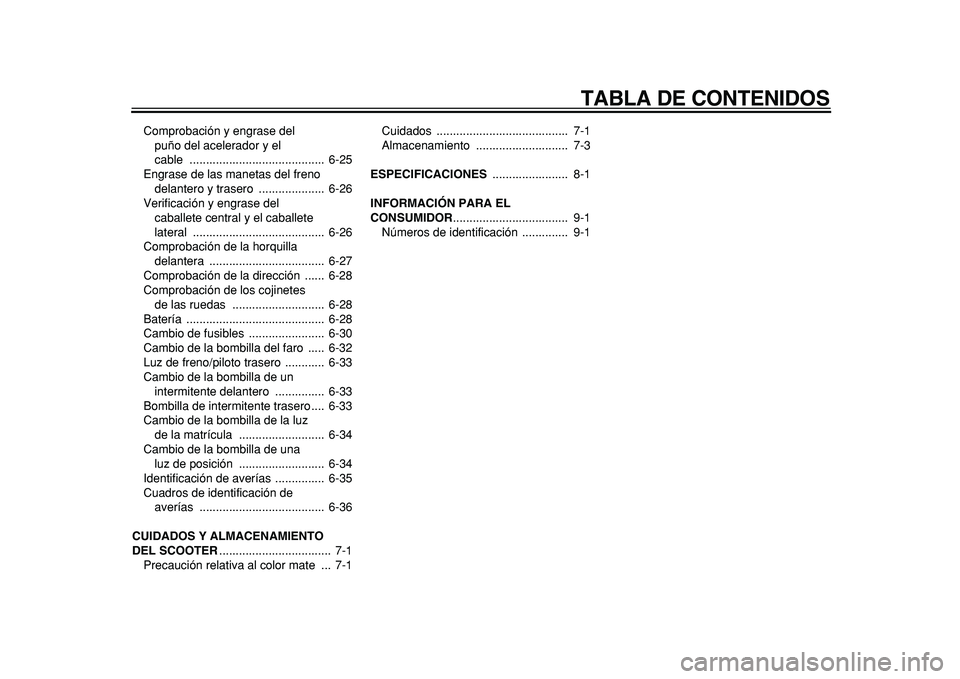

INTRODUCCIÓN
SAU10113
¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una XP500/XP500A, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecnología en el
diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su XP500/XP500A. El Manual del propietario no sólo le enseñará
cómo utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en condiciones óptimas. Si necesita
cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información más
actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si necesita cual-
quier aclaración relativa a este manual, consulte a su concesionario Yamaha.
ADVERTENCIA

SWA12411
Lea este manual atentamente y en su totalidad antes de utilizar este scooter.

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132

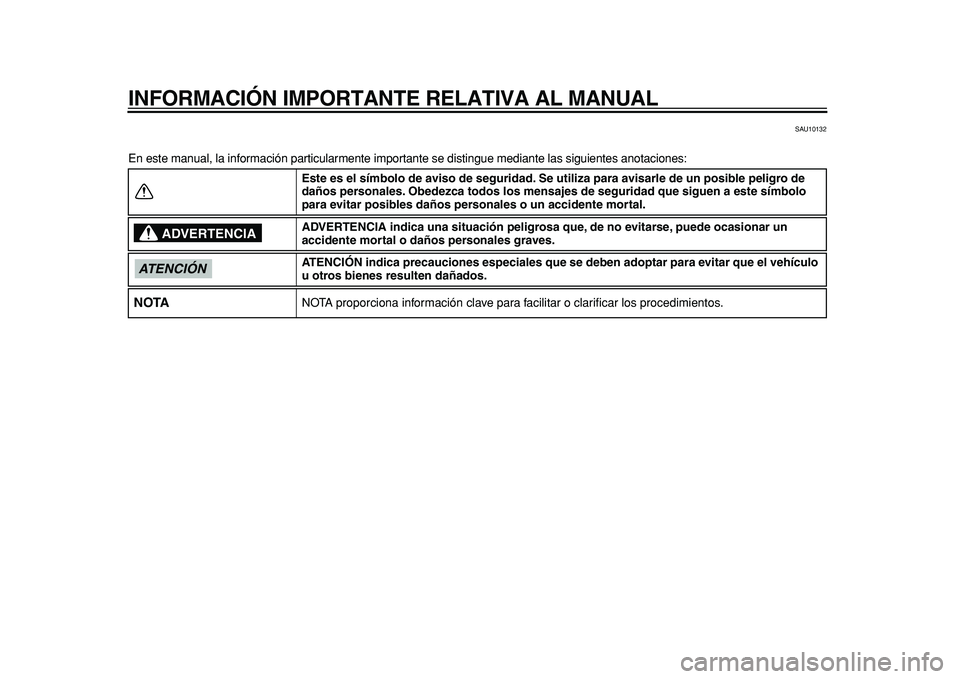

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un
accidente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL

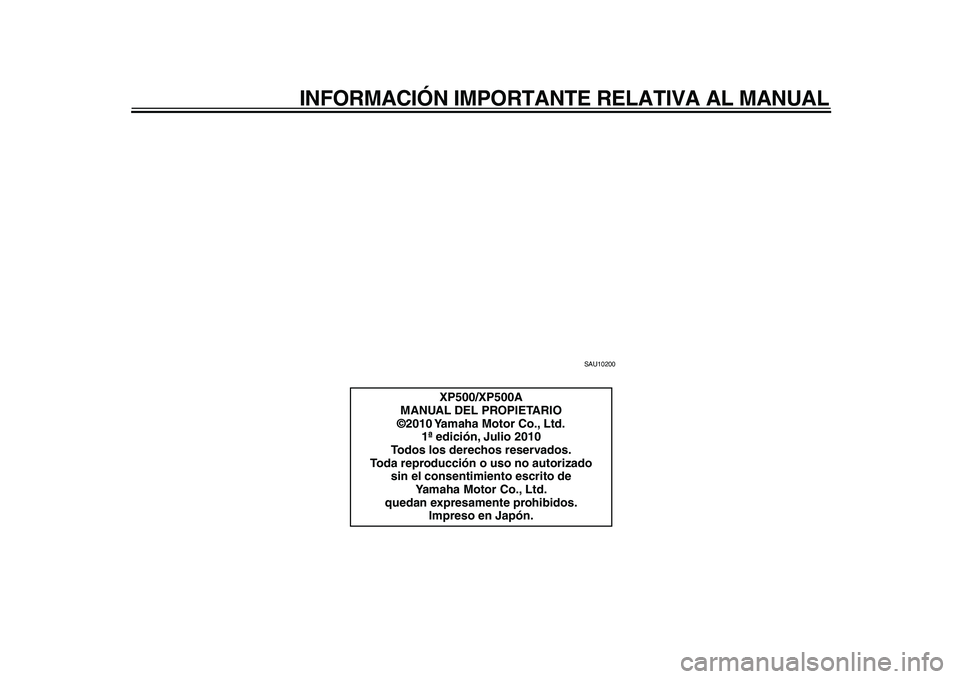

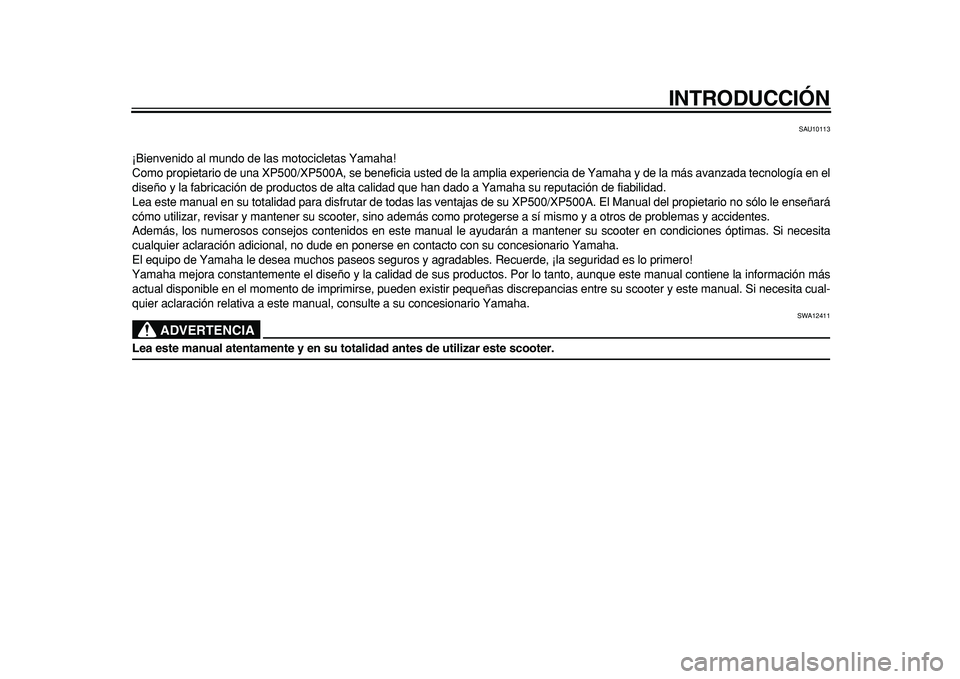

SAU10200
XP500/XP500A
MANUAL DEL PROPIETARIO
©2010 Yamaha Motor Co., Ltd.
1ª edición, Julio 2010
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en Japón.

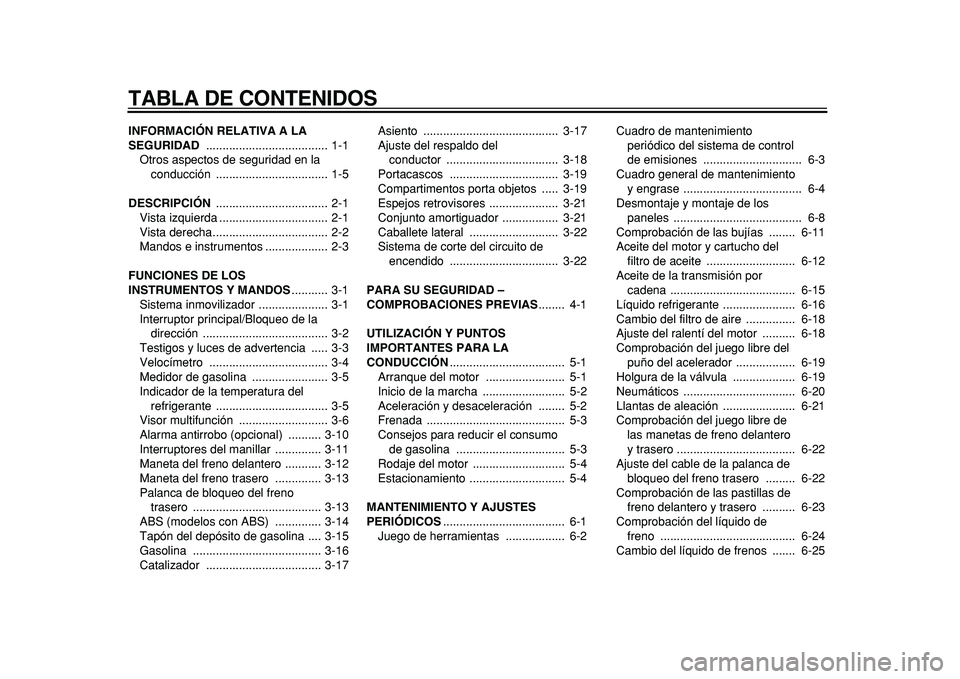

TABLA DE CONTENIDOS
INFORMACIÓN RELATIVA A LA
SEGURIDAD
..................................... 1-1
Otros aspectos de seguridad en la
conducción .................................. 1-5
DESCRIPCIÓN
.................................. 2-1
Vista izquierda ................................. 2-1
Vista derecha................................... 2-2
Mandos e instrumentos ................... 2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
........... 3-1
Sistema inmovilizador ..................... 3-1
Interruptor principal/Bloqueo de la
dirección ...................................... 3-2
Testigos y luces de advertencia ..... 3-3
Velocímetro .................................... 3-4
Medidor de gasolina ....................... 3-5
Indicador de la temperatura del
refrigerante .................................. 3-5
Visor multifunción ........................... 3-6
Alarma antirrobo (opcional) .......... 3-10
Interruptores del manillar .............. 3-11
Maneta del freno delantero ........... 3-12
Maneta del freno trasero .............. 3-13
Palanca de bloqueo del freno
trasero ....................................... 3-13
ABS (modelos con ABS) .............. 3-14
Tapón del depósito de gasolina .... 3-15
Gasolina ....................................... 3-16
Catalizador ................................... 3-17Asiento ......................................... 3-17
Ajuste del respaldo del
conductor .................................. 3-18
Portacascos ................................. 3-19
Compartimentos porta objetos ..... 3-19
Espejos retrovisores ..................... 3-21
Conjunto amortiguador ................. 3-21
Caballete lateral ........................... 3-22
Sistema de corte del circuito de
encendido ................................. 3-22
PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS
........ 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN
................................... 5-1
Arranque del motor ........................ 5-1
Inicio de la marcha ......................... 5-2
Aceleración y desaceleración ........ 5-2
Frenada .......................................... 5-3
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-4
Estacionamiento ............................. 5-4
MANTENIMIENTO Y AJUSTES
PERIÓDICOS
..................................... 6-1
Juego de herramientas .................. 6-2Cuadro de mantenimiento
periódico del sistema de control
de emisiones .............................. 6-3
Cuadro general de mantenimiento
y engrase .................................... 6-4
Desmontaje y montaje de los
paneles ....................................... 6-8
Comprobación de las bujías ........ 6-11
Aceite del motor y cartucho del
filtro de aceite ........................... 6-12
Aceite de la transmisión por
cadena ...................................... 6-15
Líquido refrigerante ...................... 6-16
Cambio del filtro de aire ............... 6-18
Ajuste del ralentí del motor .......... 6-18
Comprobación del juego libre del
puño del acelerador .................. 6-19
Holgura de la válvula ................... 6-19
Neumáticos .................................. 6-20
Llantas de aleación ...................... 6-21
Comprobación del juego libre de
las manetas de freno delantero
y trasero .................................... 6-22
Ajuste del cable de la palanca de
bloqueo del freno trasero ......... 6-22
Comprobación de las pastillas de
freno delantero y trasero .......... 6-23
Comprobación del líquido de
freno ......................................... 6-24
Cambio del líquido de frenos ....... 6-25

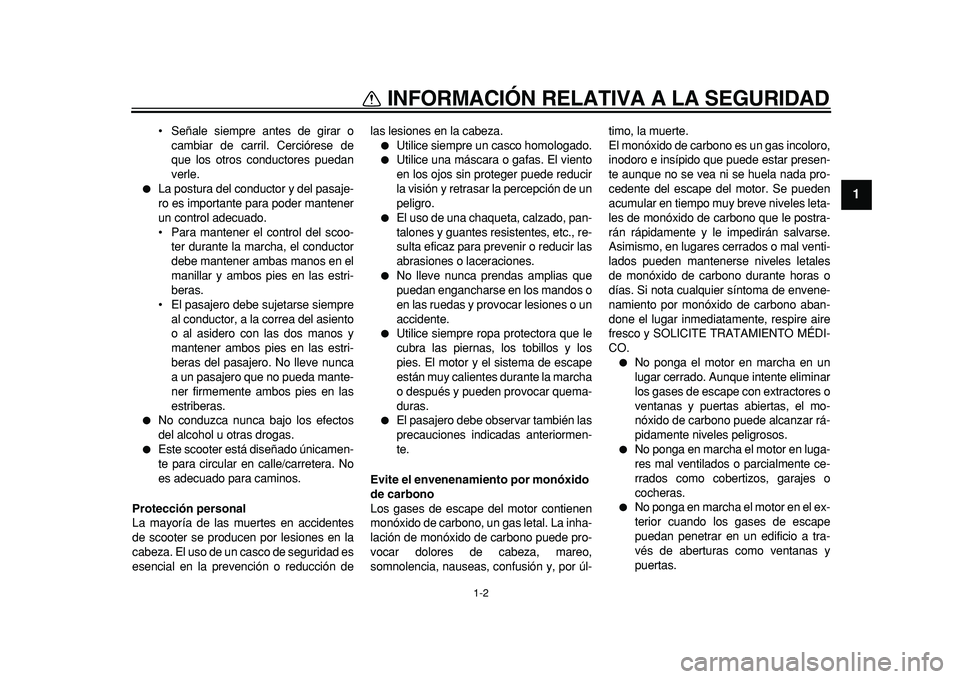

TABLA DE CONTENIDOS
Comprobación y engrase del
puño del acelerador y el
cable ......................................... 6-25
Engrase de las manetas del freno
delantero y trasero .................... 6-26
Verificación y engrase del
caballete central y el caballete
lateral ........................................ 6-26
Comprobación de la horquilla
delantera ................................... 6-27
Comprobación de la dirección ...... 6-28
Comprobación de los cojinetes
de las ruedas ............................ 6-28
Batería .......................................... 6-28
Cambio de fusibles ....................... 6-30
Cambio de la bombilla del faro ..... 6-32
Luz de freno/piloto trasero ............ 6-33
Cambio de la bombilla de un
intermitente delantero ............... 6-33
Bombilla de intermitente trasero .... 6-33
Cambio de la bombilla de la luz
de la matrícula .......................... 6-34
Cambio de la bombilla de una
luz de posición .......................... 6-34
Identificación de averías ............... 6-35
Cuadros de identificación de
averías ...................................... 6-36
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER
.................................. 7-1
Precaución relativa al color mate ... 7-1Cuidados ........................................ 7-1
Almacenamiento ............................ 7-3
ESPECIFICACIONES
....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR
................................... 9-1
Números de identificación .............. 9-1

1-1
1

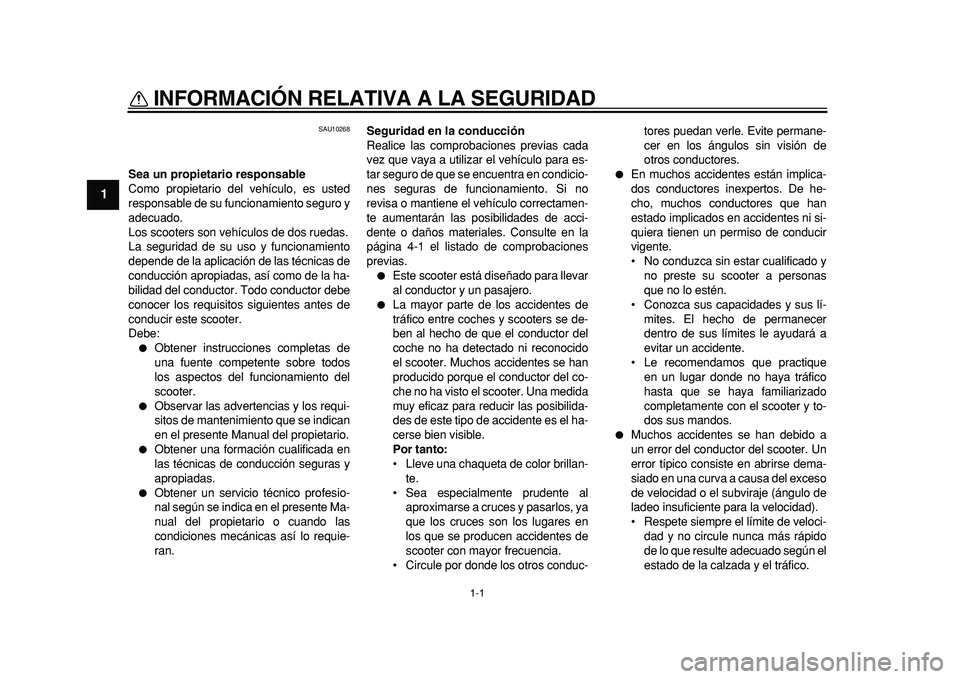

INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10268
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Los scooters son vehículos de dos ruedas.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir este scooter.
Debe:

Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.

Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.

Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.

Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.
Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.

Este scooter está diseñado para llevar
al conductor y un pasajero.

La mayor parte de los accidentes de
tráfico entre coches y scooters se de-
ben al hecho de que el conductor del
coche no ha detectado ni reconocido
el scooter. Muchos accidentes se han
producido porque el conductor del co-
che no ha visto el scooter. Una medida
muy eficaz para reducir las posibilida-
des de este tipo de accidente es el ha-
cerse bien visible.
Por tanto:
• Lleve una chaqueta de color brillan-
te.
• Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
scooter con mayor frecuencia.
• Circule por donde los otros conduc-tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.

En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
vigente.
• No conduzca sin estar cualificado y
no preste su scooter a personas
que no lo estén.
• Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y to-
dos sus mandos.

Muchos accidentes se han debido a
un error del conductor del scooter. Un
error típico consiste en abrirse dema-
siado en una curva a causa del exceso
de velocidad o el subviraje (ángulo de
ladeo insuficiente para la velocidad).
• Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.

1-2
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
• Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en las estri-
beras.
• El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción delas lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.

Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.

El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.

No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.

1-3
1
INFORMACIÓN RELATIVA A LA SEGURIDAD

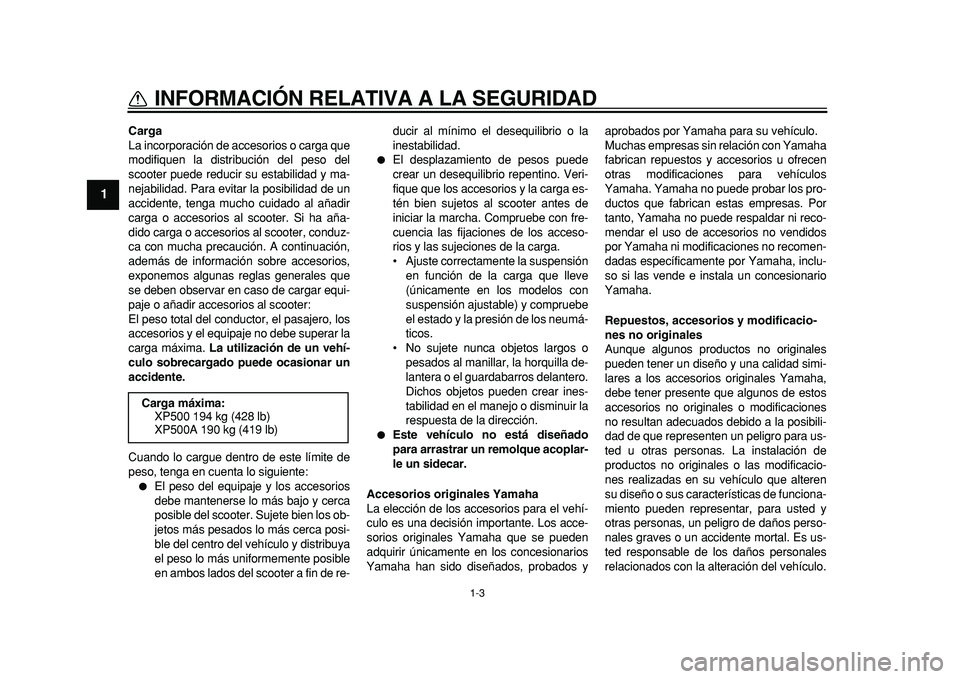

Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha aña-
dido carga o accesorios al scooter, conduz-
ca con mucha precaución. A continuación,
además de información sobre accesorios,
exponemos algunas reglas generales que
se deben observar en caso de cargar equi-
paje o añadir accesorios al scooter:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Sujete bien los ob-
jetos más pesados lo más cerca posi-
ble del centro del vehículo y distribuya
el peso lo más uniformemente posible
en ambos lados del scooter a fin de re-ducir al mínimo el desequilibrio o la
inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
• Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Dichos objetos pueden crear ines-
tabilidad en el manejo o disminuir la
respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados yaprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Carga máxima:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
