GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING

DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48020
OPMERKING

Dit model is uitgerust met een hellingshoek-
sensor, waarbij de motor afslaat bij kante-
ling. In dat geval wordt op het
multifunctionele display foutcode 30 weer-
gegeven, maar dit betreft geen storing.
Draai de sleutel naar “OFF” en vervolgens
naar “ON” om de foutcode te wissen. Als u
dat niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwengeld
als u op de startknop drukt.
DAU36514
Starten van de motor
LET OP

DCA10250
Zie pagina 5-4 voor instructies over het
inrijden van de motor alvorens de ma-
chine in gebruik wordt genomen.
Het startspersysteem staat starten alleen
toe als de zijstandaard is opgetrokken.
Zie pagina 3-22 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes,
het volgende controlelampje en de vol-
gende indicatoren moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje motorstoring

ABS-waarschuwingslampje (voor mo-
dellen met ABS)

Controlelampje startblokkering

Indicator V-snaarvervanging

Olieverversingsindicator
LET OP

DCA15023
Als een waarschuwingslampje, contro-
lelampje of indicator niet dooft, zie dan
pagina 3-3, 3-6, 3-8 of 3-9 voor een con-
trole van het circuit van het desbetref-
fende waarschuwingslampje of

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
1
2
3
4
5
6
7
8
9

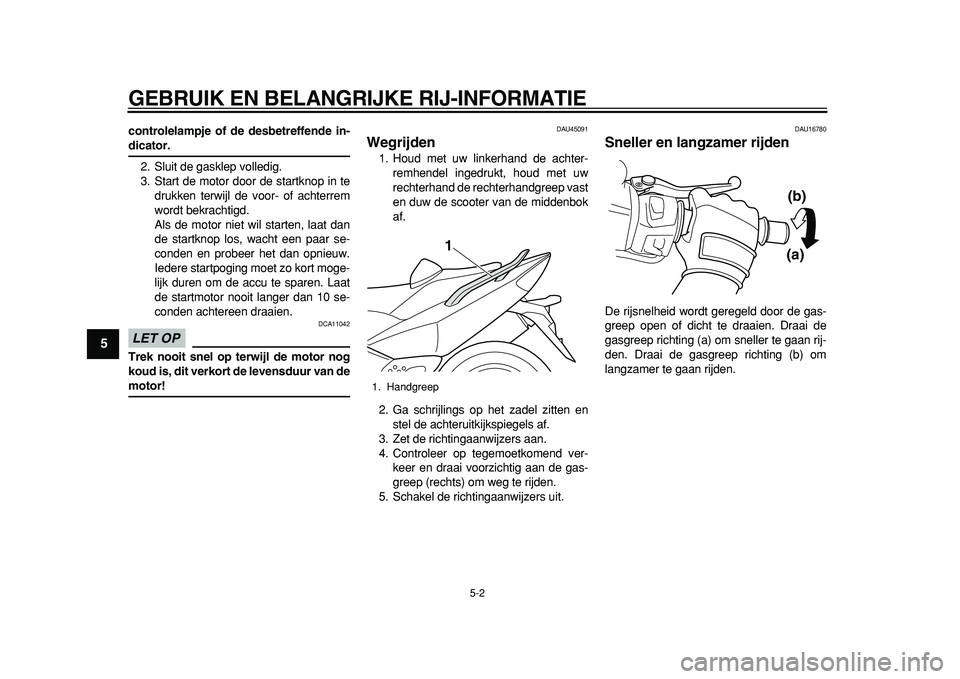

controlelampje of de desbetreffende in-
dicator.
2. Sluit de gasklep volledig.
3. Start de motor door de startknop in te
drukken terwijl de voor- of achterrem
wordt bekrachtigd.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 10 se-
conden achtereen draaien.
LET OP

DCA11042
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU45091
Wegrijden
1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de rechterhandgreep vast
en duw de scooter van de middenbok
af.
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzers aan.
4. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzers uit.
DAU16780
Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de gas-
greep open of dicht te draaien. Draai de
gasgreep richting (a) om sneller te gaan rij-
den. Draai de gasgreep richting (b) om
langzamer te gaan rijden.
1. Handgreep1
(a)(b)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
2
3
4
56
7
8
9

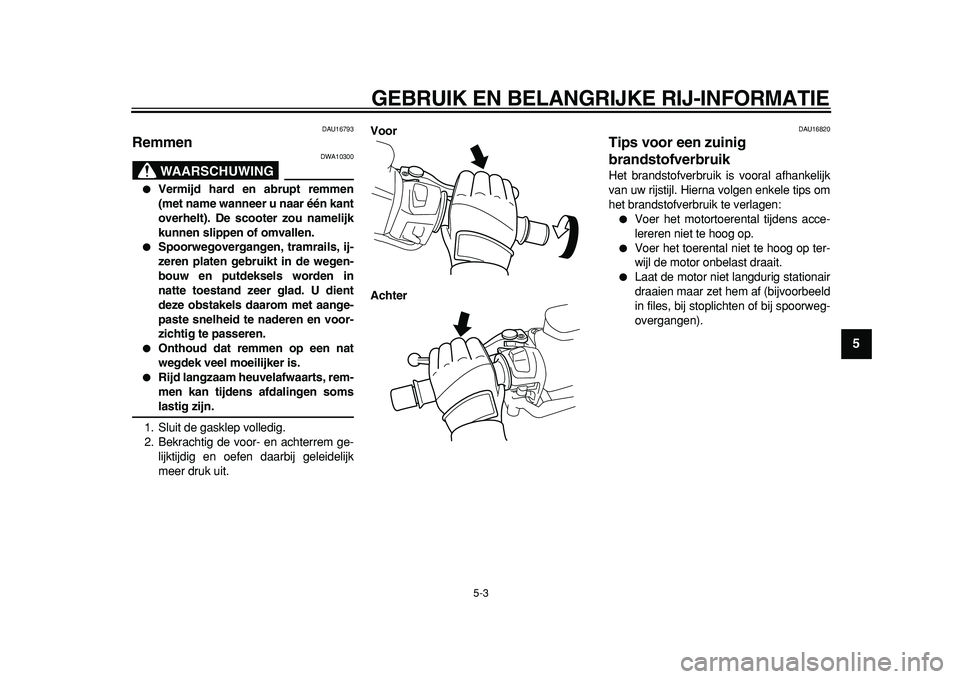

DAU16793
Remmen
WAARSCHUWING

DWA10300

Vermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). De scooter zou namelijk
kunnen slippen of omvallen.

Spoorwegovergangen, tramrails, ij-
zeren platen gebruikt in de wegen-
bouw en putdeksels worden in
natte toestand zeer glad. U dient
deze obstakels daarom met aange-
paste snelheid te naderen en voor-
zichtig te passeren.

Onthoud dat remmen op een nat
wegdek veel moeilijker is.

Rijd langzaam heuvelafwaarts, rem-
men kan tijdens afdalingen soms
lastig zijn.
1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem ge-
lijktijdig en oefen daarbij geleidelijk
meer druk uit.
Voor
Achter
DAU16820
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Voer het motortoerental tijdens acce-
lereren niet te hoog op.

Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
1
2
3
4
5
6
7
8
9

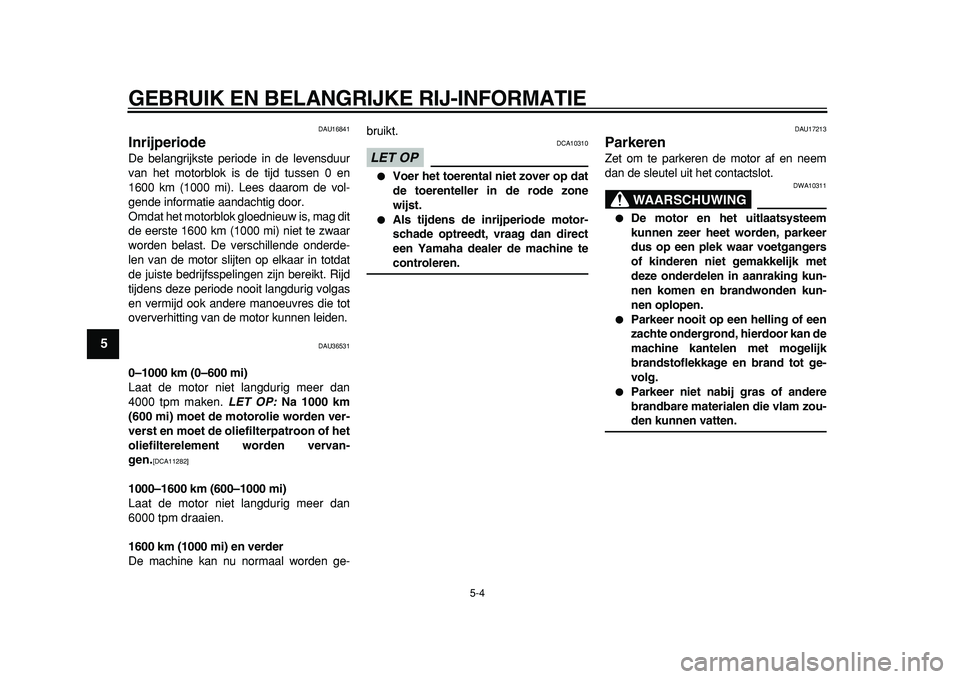

DAU16841
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU36531
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer dan
4000 tpm maken.
LET OP:
Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de oliefilterpatroon of het
oliefilterelement worden vervan-
gen.
[DCA11282]

1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer dan
6000 tpm draaien.
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-bruikt.
LET OP

DCA10310

Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.

Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
DAU17213
Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING

DWA10311

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.

Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.

Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.

6-1
2
3
4
5
67
8
9

PERIODIEK ONDERHOUD EN AFSTELLINGEN
DAU17243
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING

DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING

DWA15121
Zet voor het uitvoeren van onderhoud demotor af tenzij anders aangegeven.

Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.

Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-1 voor meer in-
formatie over koolmonoxide.
WAARSCHUWING

DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het
emissiecontrole-onderhoud apart gegroe-
peerd. Dit onderhoud vereist gespeciali-
seerde gegevens, kennis en gereedschap.
Onderhoud, vervanging, of reparatie van
emissiecontroleapparatuur en -systemen
kan door elke gecertificeerde reparateur
worden uitgevoerd (indien van toepassing).
Yamaha dealers beschikken over de trai-
ning en het gereedschap om dit onderhoud
uit te voeren.

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
1
2
3
4
5
6
7
8
9

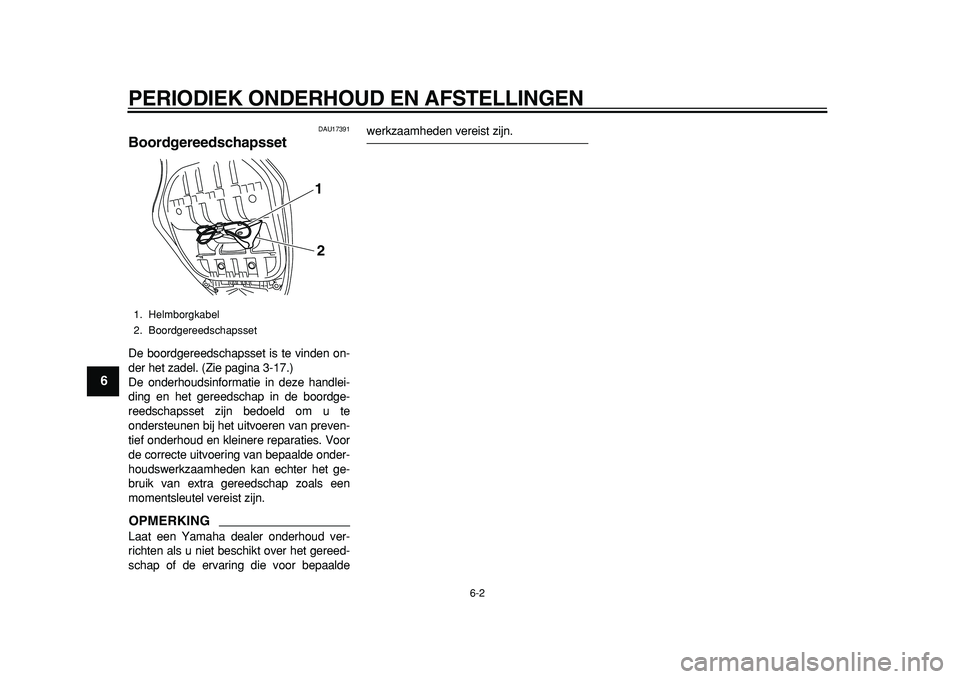

DAU17391
Boordgereedschapsset
De boordgereedschapsset is te vinden on-
der het zadel. (Zie pagina 3-17.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKING

Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Helmborgkabel
2. Boordgereedschapsset
12

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
2
3
4
5
67
8
9

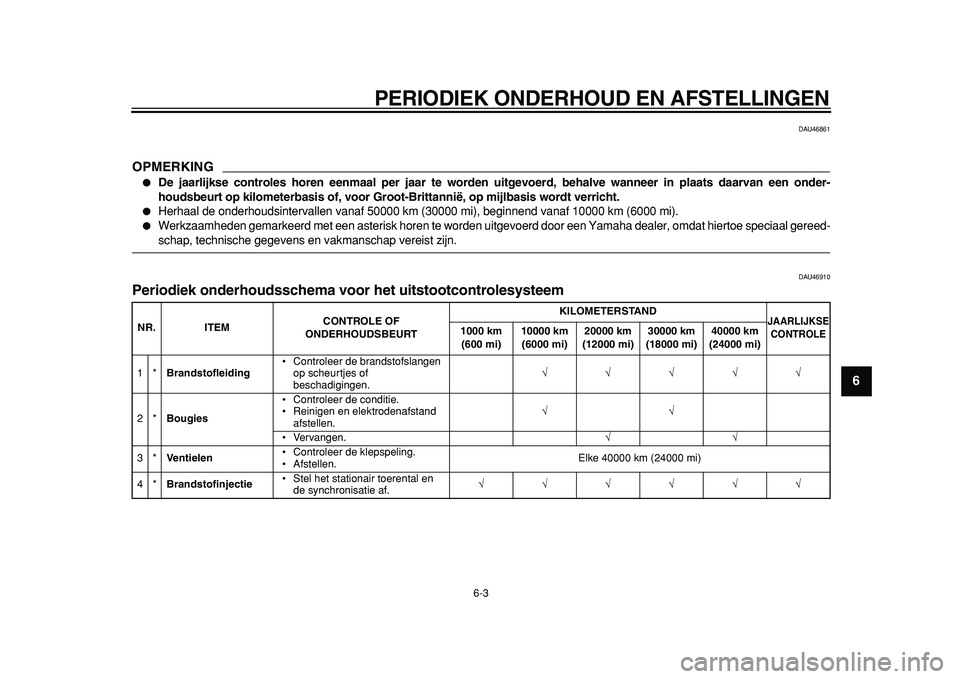

DAU46861
OPMERKING


De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.

Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).

Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem
NR. ITEMCONTROLE OF
ONDERHOUDSBEURTKILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Brandstofleiding
• Controleer de brandstofslangen
op scheurtjes of
beschadigingen.
√√√√√
2*
Bougies
• Controleer de conditie.
• Reinigen en elektrodenafstand
afstellen.
√√
• Vervangen.
√√
3*
Ventielen
• Controleer de klepspeling.
• Afstellen.Elke 40000 km (24000 mi)
4*
Brandstofinjectie
• Stel het stationair toerental en
de synchronisatie af.
√√√√√√

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
1
2
3
4
5
6
7
8
9

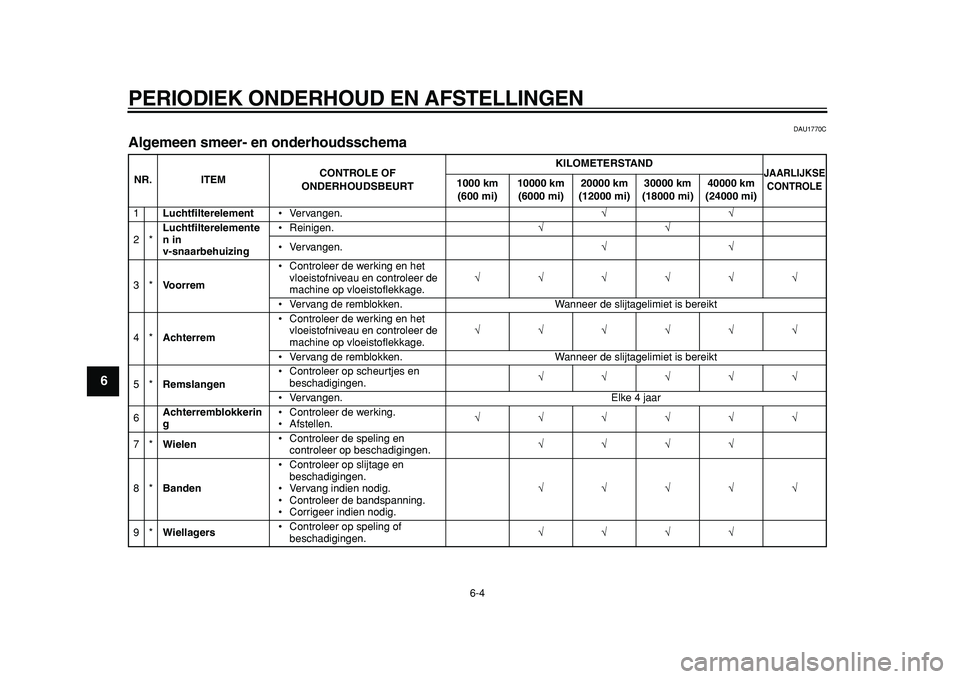

DAU1770C
Algemeen smeer- en onderhoudsschema
NR. ITEMCONTROLE OF
ONDERHOUDSBEURTKILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1
Luchtfilterelement
• Vervangen.
√√
2*
Luchtfilterelemente
n in
v-snaarbehuizing
• Reinigen.
√√
• Vervangen.
√√
3*
Voorrem
• Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.
√√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*
Achterrem
• Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.
√√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*
Remslangen
• Controleer op scheurtjes en
beschadigingen.
√√√√√
• Vervangen. Elke 4 jaar
6
Achterremblokkerin
g
• Controleer de werking.
• Afstellen.
√√√√√√
7*
Wielen
• Controleer de speling en
controleer op beschadigingen.
√√√√
8*
Banden
• Controleer op slijtage en
beschadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.
√√√√√
9*
Wiellagers
• Controleer op speling of
beschadigingen.
√√√√

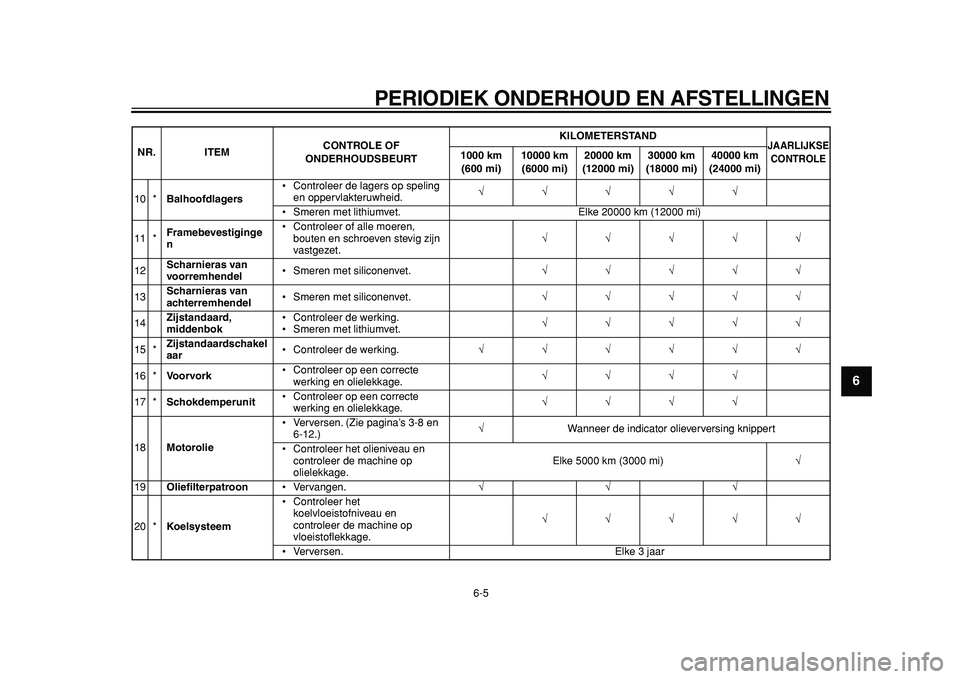

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
2
3
4
5
67
8
9

10 *
Balhoofdlagers
• Controleer de lagers op speling
en oppervlakteruwheid.
√√√√√
• Smeren met lithiumvet. Elke 20000 km (12000 mi)
11 *
Framebevestiginge
n
• Controleer of alle moeren,
bouten en schroeven stevig zijn
vastgezet.
√√√√√
12
Scharnieras van
voorremhendel
• Smeren met siliconenvet.
√√√√√
13
Scharnieras van
achterremhendel
• Smeren met siliconenvet.
√√√√√
14
Zijstandaard,
middenbok
• Controleer de werking.
• Smeren met lithiumvet.
√√√√√
15 *
Zijstandaardschakel
aar
• Controleer de werking.
√√√√√√
16 *
Voorvork
• Controleer op een correcte
werking en olielekkage.
√√√√
17 *
Schokdemperunit
• Controleer op een correcte
werking en olielekkage.
√√√√
18
Motorolie
• Verversen. (Zie pagina’s 3-8 en
6-12.)
√
Wanneer de indicator olieverversing knippert
• Controleer het olieniveau en
controleer de machine op
olielekkage.Elke 5000 km (3000 mi)
√
19
Oliefilterpatroon
• Vervangen.
√√√
20 *
Koelsysteem
• Controleer het
koelvloeistofniveau en
controleer de machine op
vloeistoflekkage.
√√√√√
• Verversen. Elke 3 jaar
NR. ITEMCONTROLE OF
ONDERHOUDSBEURTKILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
1
2
3
4
5
6
7
8
9

21
Kettingkastolie
• Controleer de machine op
olielekkage.
• Verversen.
√√√√
22 *
V-snaar
• Vervangen. Wanneer de indicator V-snaarvervanging knippert [elke 20000 km (12000 mi)]
23 *
Voor- en
achterremschakelaa
r
• Controleer de werking.
√√√√√√
24
Bewegende delen
en kabels
• Smeren.
√√√√√
25 *
Gasgreep
• Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien
nodig af.
• Smeer de kabel en het
kabelhuis.
√√√√√
26 *
Lampen,
richtingaanwijzers
en schakelaars
• Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEMCONTROLE OF
ONDERHOUDSBEURTKILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
