YAMAHA TMAX 2011 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
2
3
4
5
67
8
9

4. Desmonte la cubierta del depósito de
líquido refrigerante quitando el tornillo.
5. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón.
ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15161]

ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala poreste lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua
al líquido refrigerante, haga com-
probar lo antes posible en un con-
cesionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigeran-
te.
[SCA10472]

6. Monte la cubierta del depósito de líqui-
do refrigerante colocando el tornillo.
7. Coloque la alfombrilla derecha en suposición original.
1. Cubierta del depósito de líquido
refrigerante
2. Tornillo
12

1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
1
2
3
4
5
6
7
8
9

SAU45021
Cambio del filtro de aire
Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire
1. Desmonte los paneles C y D. (Vease
la página 6-8.)
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
3. Extraiga el filtro de aire.4. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCIÓN:
Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.

[SCA10481]

5. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
6. Monte los paneles.
SAU33482
Ajuste del ralentí del motor
Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
1. Desmonte el panel F. (Vease la
página 6-8.)
2. Compruebe el ralentí del motor y, si es
necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
1. Tornillo
2. Cubierta de la caja del filtro de aire
2
1
1

1. Filtro de aire
1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
2
3
4
5
67
8
9
NOTA

Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar el
ajuste.
3. Monte el panel.
SAU21384
Comprobación del juego libre del
puño del acelerador
El juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1100–1300 r/min
1(a) (b)

1. Juego libre del puño del acelerador1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
1
2
3
4
5
6
7
8
9

SAU33603
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y la seguridad del funciona-
miento del vehículo, tome nota de los pun-
tos siguientes relativos a los neumáticos
especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA

SWA10503
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA

SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA

Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb):
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
280 kPa (2.80 kgf/cm 2
, 41 psi)
Carga máxima*:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
12

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
2
3
4
5
67
8
9

siempre los reglamentos locales.
Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA

SWA10471

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar
sus características óptimas.
SAU21962
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático delantero:
Tamaño:
120/70R15 M/C 56H
Marca/modelo:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Neumático trasero:
Tamaño:
160/60R15 M/C 67H
Marca/modelo:
DUNLOP/GPR-100L
BRIDGESTONE/BT012R

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
1
2
3
4
5
6
7
8
9

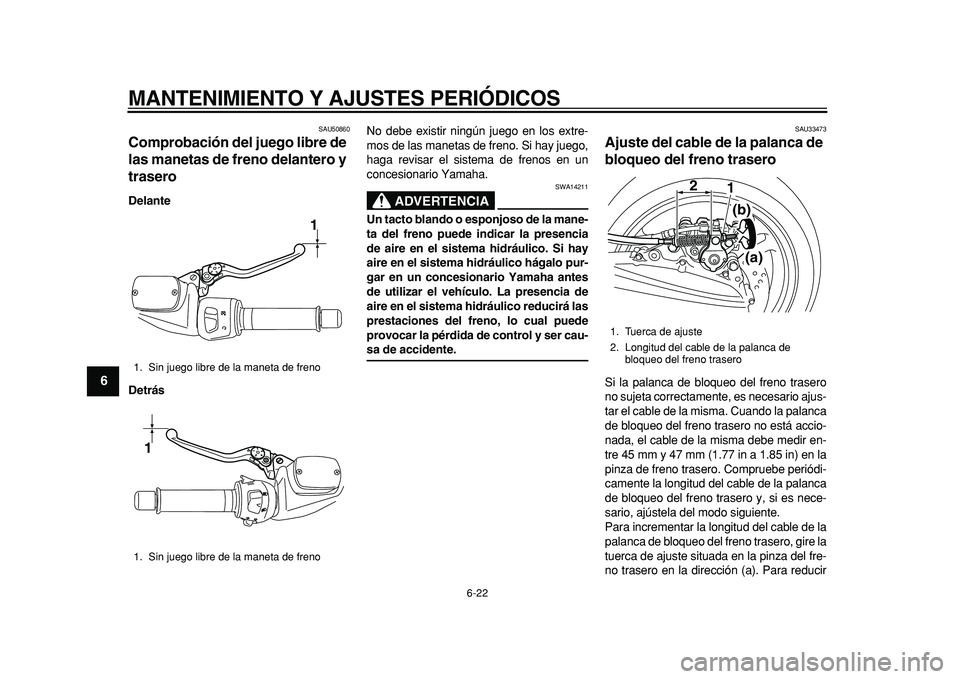

SAU50860
Comprobación del juego libre de
las manetas de freno delantero y
trasero
Delante
Detrás
No debe existir ningún juego en los extre-
mos de las manetas de freno. Si hay juego,
haga revisar el sistema de frenos en un
concesionario Yamaha.
ADVERTENCIA

SWA14211
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU33473
Ajuste del cable de la palanca de
bloqueo del freno trasero
Si la palanca de bloqueo del freno trasero
no sujeta correctamente, es necesario ajus-
tar el cable de la misma. Cuando la palanca
de bloqueo del freno trasero no está accio-
nada, el cable de la misma debe medir en-
tre 45 mm y 47 mm (1.77 in a 1.85 in) en la
pinza de freno trasero. Compruebe periódi-
camente la longitud del cable de la palanca
de bloqueo del freno trasero y, si es nece-
sario, ajústela del modo siguiente.
Para incrementar la longitud del cable de la
palanca de bloqueo del freno trasero, gire la
tuerca de ajuste situada en la pinza del fre-
no trasero en la dirección (a). Para reducir
1. Sin juego libre de la maneta de freno
1. Sin juego libre de la maneta de freno
1
1

1. Tuerca de ajuste
2. Longitud del cable de la palanca de
bloqueo del freno trasero
2
1
(b)
(a)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
2
3
4
5
67
8
9

la longitud del cable de la palanca de blo-
queo del freno trasero, gire la tuerca de
ajuste en la dirección (b).
ADVERTENCIA

SWA10650
Si no consigue obtener el ajuste correc-
to con el procedimiento descrito, acuda
a un concesionario Yamaha para efec-
tuar el ajuste.
SAU22392
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22410
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
un indicador de desgaste que le permite
comprobar éste sin necesidad de desmon-
tar el freno. Para comprobar el desgaste de
la pastilla de freno, observe la posición del
indicador de desgaste mientras aplica el
freno. Si una pastilla de freno se ha desgas-
tado hasta el punto en que el indicador de
desgaste casi toca el disco de freno, solicitea un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22493
Pastillas de freno trasero
1. Desmonte la pinza de freno trasero
extrayendo los pernos.
2. Compruebe el estado de las pastillas
de freno trasero y mida el espesor del
forro. Si alguna pastilla de freno está
dañada o si el espesor del forro es in-
ferior a 0.8 mm (0.03 in), solicite a un
concesionario Yamaha que cambie el
conjunto de las pastillas.
3. Monte la pinza de freno trasero colo-
cando los pernos y apretándolos con
1. Indicador de desgaste
1

1. Perno de la pinza de freno
2. Espesor del forro
1
2

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
1
2
3
4
5
6
7
8
9

el par especificado.
ATENCIÓN

SCA12822
No aplique el freno trasero ni el freno de
estacionamiento cuando la pinza esté
desmontada, ya que el pistón de ésta
saldrá expulsado.
SAU40260
Comprobación del líquido de
freno
Freno delantero
Freno trasero
Si el líquido de freno es insuficiente, puedeentrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.

Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
Par de apriete:
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1

Líquido de freno recomendado:
DOT 4

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
2
3
4
5
67
8
9

frenos.

Evite que penetre agua o polvo en el
depósito cuando añada líquido. El
agua disminuye significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor,
mientras que la suciedad puede atas-
car las válvulas de la unidad hidráulica
del sistema ABS.

El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.

A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que
sigue al cuadro de mantenimiento periódico
y engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.

Tubos de freno: Cambiar cada cuatro
años.
SAU23114
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lí-
mpiela con un trapo húmedo.

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
1
2
3
4
5
6
7
8
9

SAU23172
Engrase de las manetas del freno
delantero y trasero
Maneta del freno delantero
Maneta del freno trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimientoperiódico y engrase.
SAU23213
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
Lubricante recomendado:
Grasa de silicona
