TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
............ 1-1
Conseils supplémentaires relatifs
à la sécurité routière .................... 1-5
DESCRIPTION
.................................. 2-1
Vue gauche ..................................... 2-1
Vue droite ........................................ 2-2
Commandes et instruments............. 2-3
COMMANDES ET INSTRUMENTS
... 3-1
Immobilisateur antivol ..................... 3-1
Contacteur à clé/antivol .................. 3-2
Témoins et témoins d’alerte ........... 3-3
Compteur de vitesse ....................... 3-4
Jauge de niveau du carburant ........ 3-5
Jauge de température du liquide
de refroidissement ....................... 3-5
Écran multifonction ......................... 3-6
Alarme antivol (en option) ............. 3-11
Combinés de contacteurs ............. 3-11
Levier de frein avant ..................... 3-12
Levier de frein arrière ................... 3-13
Levier de blocage de frein
arrière ........................................ 3-13
Système d’antiblocage des roues
(pour modèle à ABS) ................. 3-14
Bouchon du réservoir de
carburant ................................... 3-15
Carburant ...................................... 3-16
Pot catalytique .............................. 3-17
Selle .............................................. 3-18Réglage du dossier du pilote ........ 3-18
Accroche-casque ......................... 3-19
Compartiments de rangement ...... 3-20
Rétroviseurs ................................. 3-21
Combiné ressort-amortisseur ....... 3-22
Béquille latérale ............................ 3-22
Coupe-circuit d’allumage .............. 3-22
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION
..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
......................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
................................... 6-1
Trousse de réparation .................... 6-2
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-3Entretiens périodiques et
fréquences de graissage ............ 6-4
Dépose et repose des caches ....... 6-8
Contrôle des bougies ................... 6-11
Huile moteur et cartouche du
filtre à huile ............................... 6-12
Huile de chaîne de
transmission ............................. 6-15
Liquide de refroidissement ........... 6-16
Remplacement de l’élément du
filtre à air ................................... 6-18
Réglage du régime de ralenti du
moteur ...................................... 6-18
Contrôle de la garde de la
poignée des gaz ....................... 6-19
Jeu des soupapes ........................ 6-19
Pneus ........................................... 6-20
Roues coulées ............................. 6-21
Réglage de la garde des leviers
de frein avant et arrière ............ 6-22
Réglage du câble du levier de
blocage de frein arrière ............. 6-22
Contrôle des plaquettes de
frein avant et arrière ................. 6-23
Contrôle du niveau du liquide
de frein ...................................... 6-24
Changement du liquide de frein ... 6-25
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-25
Lubrification des leviers de
frein avant et arrière ................. 6-26

1-1
1
CONSIGNES DE SÉCURITÉ
FAU10268
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
du scooter incombe à son propriétaire.
Les scooters sont des véhicules mono-
voies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :

S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation du scooter.

Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.

Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.

Faire réviser le véhicule par un mé-
canicien compétent aux intervalles in-
diqués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation àchaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien cor-
rects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.

Ce scooter est conçu pour le transport
du pilote et d’un passager.

La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. De nombreux acci-
dents ont été provoqués par des auto-
mobilistes qui ne voient pas les
scooters. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :
• Porter une combinaison de couleur
vive.
• Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
• Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-dents sont des pilotes n’ayant pas de
permis.
• Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
• Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
le scooter et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
2
3
4
5
67
8
9

XP500 XP500A
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.

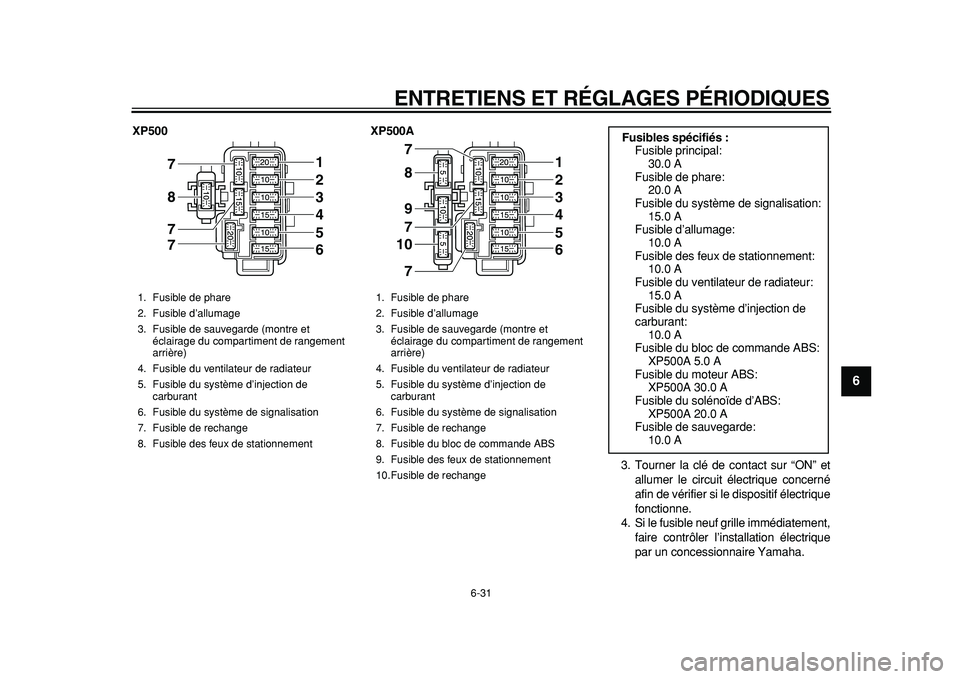

1. Fusible de phare
2. Fusible d’allumage
3. Fusible de sauvegarde (montre et
éclairage du compartiment de rangement
arrière)
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible du système de signalisation
7. Fusible de rechange
8. Fusible des feux de stationnement
7
7 7 8
123456

1. Fusible de phare
2. Fusible d’allumage
3. Fusible de sauvegarde (montre et
éclairage du compartiment de rangement
arrière)
4. Fusible du ventilateur de radiateur
5. Fusible du système d’injection de
carburant
6. Fusible du système de signalisation
7. Fusible de rechange
8. Fusible du bloc de commande ABS
9. Fusible des feux de stationnement
10.Fusible de rechange
7
7 7 9
1
810
23456

Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du bloc de commande ABS:
XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A
Fusible du solénoïde d’ABS:
XP500A 20.0 A
Fusible de sauvegarde:
10.0 A

9-1
2
3
4
5
6
7
8
9

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48611

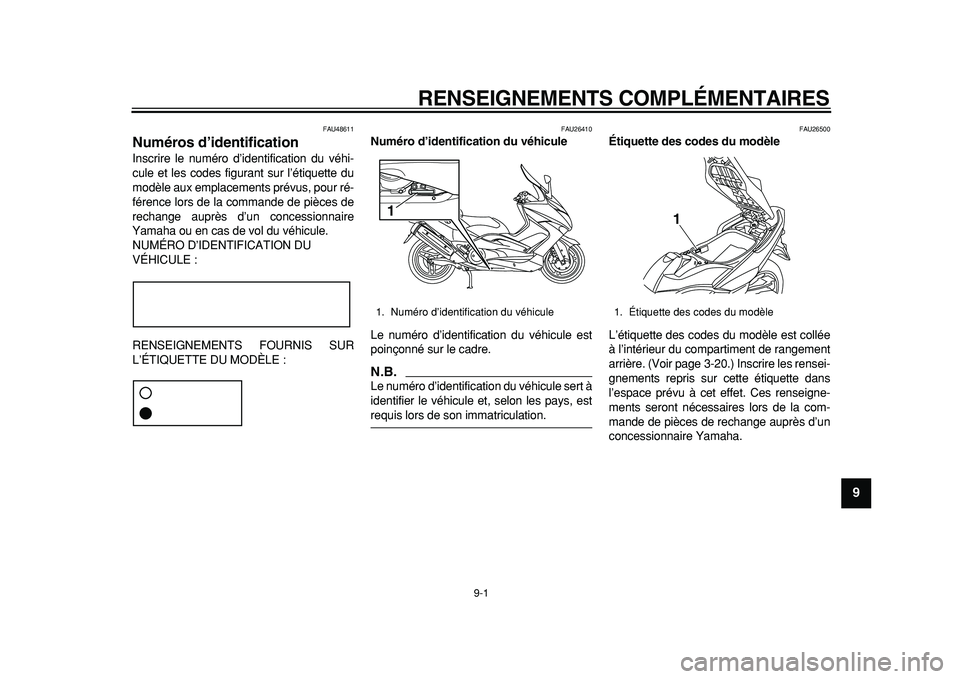

Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26410
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.

Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26500
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-20.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1. Étiquette des codes du modèle
1

INDEX
A
ABS, témoin d’alerte
(pour modèle à ABS) .............................. 3-3
Accélération et décélération...................... 5-2
Accroche-casque .................................... 3-19
Alarme antivol ......................................... 3-11
Amortisseur, combiné ............................. 3-22
Ampoule d’éclairage de plaque
d’immatriculation, remplacement .......... 6-34
Avertisseur, contacteur ........................... 3-12
B
Batterie.................................................... 6-28
Béquille latérale ...................................... 3-22
Béquilles centrale et latérale,
contrôle et lubrification.......................... 6-26
Bougies, contrôle .................................... 6-11
C
Caches, dépose et repose ........................ 6-8
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-16
Carburant, économies............................... 5-3
Carburant, jauge de niveau....................... 3-5
Clignotant avant, remplacement
d’une ampoule ...................................... 6-33
Clignotants, contacteur ........................... 3-11
Clignotants, témoins ................................. 3-3
Combinés de contacteurs ....................... 3-11
Compartiments de rangement ................ 3-20
Compteur de vitesse ................................. 3-4
Compteurs, écran multifonction ................ 3-6
Contacteur à clé/antivol ............................ 3-2
Contacteur d’appel de phare................... 3-11
Coupe-circuit d’allumage ........................ 3-22
Coupe-circuit du moteur.......................... 3-12
D
Démarrage................................................. 5-2
Démarreur, contacteur............................. 3-12
Dépannage, schémas de diagnostic ....... 6-36
Direction, contrôle.................................... 6-28
Dossier du pilote, réglage ........................ 3-18
E
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle
des gaz d’échappement .......................... 6-3
Entretiens et graissages périodiques ........ 6-4
Étiquette des codes du modèle ................. 9-1
F
Feu arrière/stop ....................................... 6-33
Feux de détresse, contacteur .................. 3-12
Filtre à air, remplacement de
l’élément ................................................ 6-18
Fourche, contrôle..................................... 6-27
Freinage .................................................... 5-3
Frein arrière, levier .................................. 3-13
Frein arrière, levier de blocage ................ 3-13
Frein arrière, réglage du câble de
levier de blocage ................................... 6-22
Frein avant, levier .................................... 3-12
Freins ABS (pour modèle à ABS) ............ 3-14
Freins avant et arrière, contrôle de
la garde du levier ................................... 6-22
Fusibles, remplacement .......................... 6-30
H
Huile de chaîne de transmission ............. 6-15
Huile moteur et cartouche du filtre........... 6-12
I
Immobilisateur antivol ................................ 3-1Inverseur feu de route/feu de
croisement ............................................ 3-11
J
Jauge de température du liquide
de refroidissement .................................. 3-5
Jeu des soupapes ................................... 6-19
L
Leviers de frein, lubrification ................... 6-26
Liquide de frein, changement .................. 6-25
Liquide de frein, contrôle du niveau ........ 6-24
Liquide de refroidissement ...................... 6-16
M
Mise en marche du moteur ....................... 5-1
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-3
Pannes, diagnostic .................................. 6-35
Phare, remplacement d’une ampoule ..... 6-32
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-23
Pneus ...................................................... 6-20
Poignée des gaz, contrôle de la garde.... 6-19
Poignée et câble des gaz, contrôle
et lubrification ........................................ 6-25
Pot catalytique......................................... 3-17
R
Régime de ralenti du moteur ................... 6-18
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-15
Rétroviseurs ............................................ 3-21
Rodage du moteur .................................... 5-4
Roues ...................................................... 6-21
Roulements de roue, contrôle ................. 6-28
