Page 56 of 94

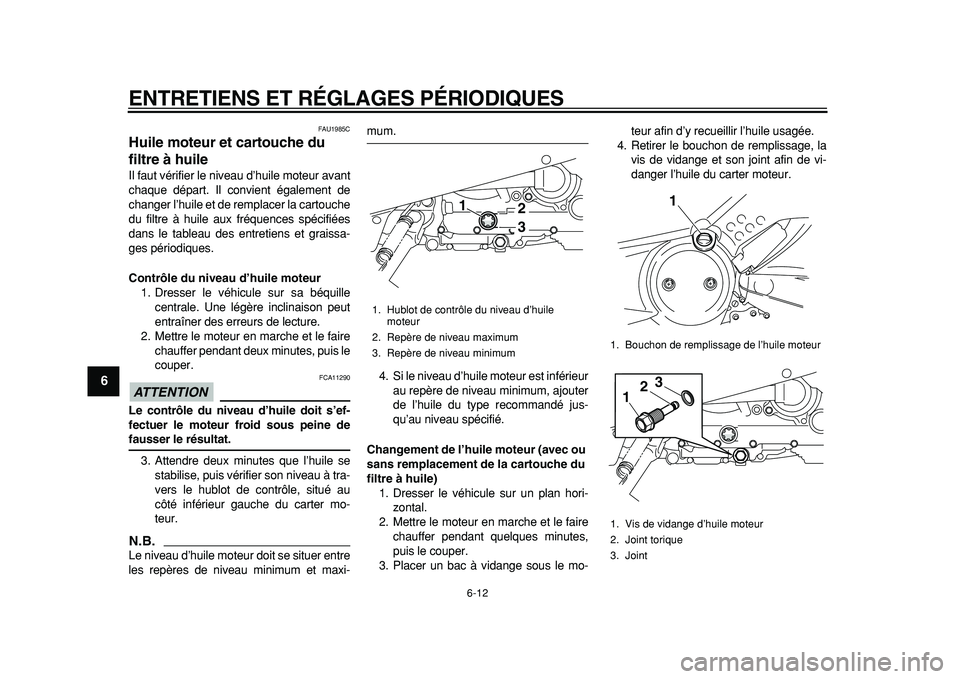

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
1
2
3
4
5
6
7
8
9
FAU1985C
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant deux minutes, puis le
couper.
ATTENTION
FCA11290
Le contrôle du niveau d’huile doit s’ef-
fectuer le moteur froid sous peine de
fausser le résultat.
3. Attendre deux minutes que l’huile se
stabilise, puis vérifier son niveau à tra-
vers le hublot de contrôle, situé au
côté inférieur gauche du carter mo-
teur.
N.B.
Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-teur afin d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
1. Hublot de contrôle du niveau d’huile
moteur
2. Repère de niveau maximum
3. Repère de niveau minimum1
32
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange d’huile moteur
2. Joint torique
3. Joint
1
123
Page 59 of 94

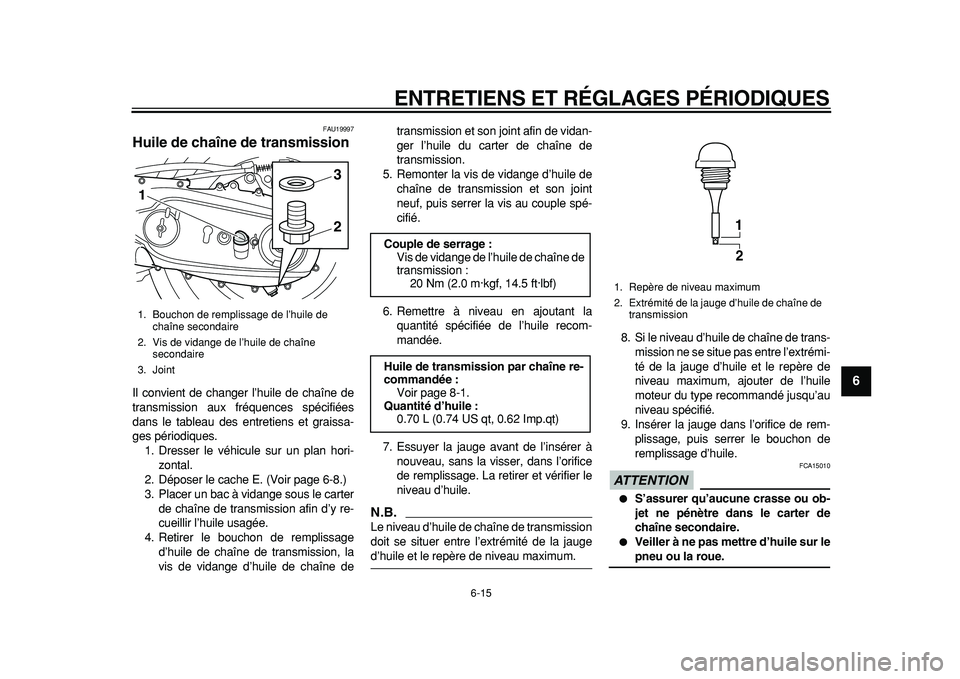

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
2
3
4
5
67
8
9
FAU19997
Huile de chaîne de transmission
Il convient de changer l’huile de chaîne de
transmission aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
1. Dresser le véhicule sur un plan hori-
zontal.
2. Déposer le cache E. (Voir page 6-8.)
3. Placer un bac à vidange sous le carter
de chaîne de transmission afin d’y re-
cueillir l’huile usagée.
4. Retirer le bouchon de remplissage
d’huile de chaîne de transmission, la
vis de vidange d’huile de chaîne detransmission et son joint afin de vidan-
ger l’huile du carter de chaîne de
transmission.
5. Remonter la vis de vidange d’huile de
chaîne de transmission et son joint
neuf, puis serrer la vis au couple spé-
cifié.
6. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile recom-
mandée.
7. Essuyer la jauge avant de l’insérer à
nouveau, sans la visser, dans l’orifice
de remplissage. La retirer et vérifier le
niveau d’huile.
N.B.
Le niveau d’huile de chaîne de transmission
doit se situer entre l’extrémité de la jauge
d’huile et le repère de niveau maximum.8. Si le niveau d’huile de chaîne de trans-
mission ne se situe pas entre l’extrémi-
té de la jauge d’huile et le repère de
niveau maximum, ajouter de l’huile
moteur du type recommandé jusqu’au
niveau spécifié.
9. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
ATTENTION
FCA15010
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de
chaîne secondaire.
Veiller à ne pas mettre d’huile sur le
pneu ou la roue.
1. Bouchon de remplissage de l’huile de
chaîne secondaire
2. Vis de vidange de l’huile de chaîne
secondaire
3. Joint
1
23
Couple de serrage :
Vis de vidange de l’huile de chaîne de
transmission :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Huile de transmission par chaîne re-
commandée :
Voir page 8-1.
Quantité d’huile :
0.70 L (0.74 US qt, 0.62 Imp.qt)
1. Repère de niveau maximum
2. Extrémité de la jauge d’huile de chaîne de
transmission
1
2
Page 73 of 94

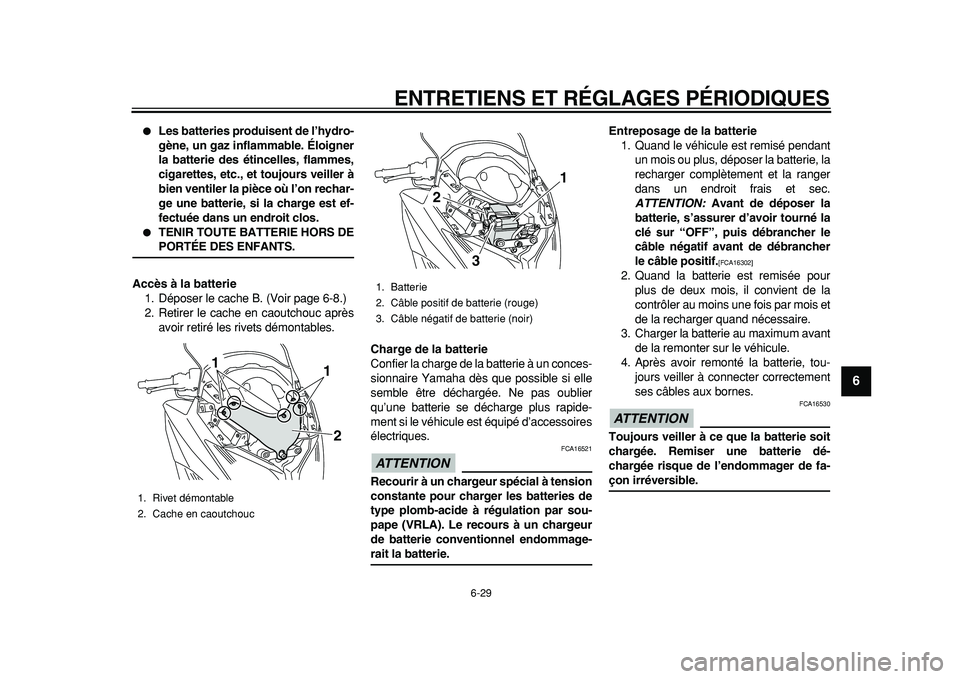

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
2
3
4
5
67
8
9
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Accès à la batterie
1. Déposer le cache B. (Voir page 6-8.)
2. Retirer le cache en caoutchouc après
avoir retiré les rivets démontables.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16521
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION:
Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie dé-
chargée risque de l’endommager de fa-
çon irréversible.
1. Rivet démontable
2. Cache en caoutchouc
21
1
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1
2
3
