SOIN ET REMISAGE DU SCOOTER
7-4
2
3
4
5
678
9
rouille et que le carburant ne se dégra-
de.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque trou de bou-
gie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies, puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT! Avant de fai-
re tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car cel-
les-ci pourraient être à l’origine
de dégâts et de brûlures.
[FWA10951]
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever le scooter de sorte que ses
deux roues ne reposent pas sur le sol.
S’il n’est pas possible d’élever les
roues, les tourner quelque peu chaque
mois de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 C (30 F) ou plus de 30 C (90
 F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 6-28.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser le scooter.
59C-9-F1.book 4 ページ ２０１２年７月２日　月曜日　午後５時２４分

8-1
1
2
3
4
5
6
78
9
CARACTÉRISTIQUES
FAU50916
Dimensions:Longueur hors tout: 2200 mm (86.6 in)
Largeur hors tout: 775 mm (30.5 in)
Hauteur hors tout: 1420/1475 mm (55.9/58.1 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement: 1580 mm (62.2 in)
Garde au sol: 125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Poids à vide: XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Moteur:Type de moteur: Refroidissement par liquide, 4 temps, DACT
Disposition du ou des cylindres:
2 cylindres en ligne
Cylindrée: 530 cm
3
Alésage  course:
68.0  73.0 mm (2.68  2.87 in)
Taux de compression: 10.90 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Marque recommandée: YAMALUBE
Type: SAE 10W-30 ou 10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur: Sans remplacement de la cartouche du fil-
tre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Avec remplacement de la cartouche du fil-
tre à huile: 2.90 L (3.07 US qt, 2.55 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacité du radiateur (circuit compris): 1.50 L (1.59 US qt, 1.32 Imp.qt)Filtre à air:Élément du filtre à air: Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb (essence-al-
cool (E10) acceptable)
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 59C1 00Bougie(s):Fabricant/modèle: NGK/CR7E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage: Humide, multidisque automatiqueTransmission:Taux de réduction primaire:
1.000
Transmission finale: Courroie
Taux de réduction secondaire: 6.034 (52/32 x 36/22 x 59/26)
Type de boîte de vitesses:
Automatique, courroie trapézoïdaleChâssis:Type de cadre: Simple berceau interrompu
Angle de chasse:
25.00 
Chasse: 92 mm (3.6 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70R15 M/C 56H
59C-9-F1.book 1 ページ ２０１２年７月２日　月曜日　午後５時２４分

CARACTÉRISTIQUES
8-2
2
3
4
5
6
789
Fabricant/modèle: DUNLOP/GPR-100F
Fabricant/modèle:
BRIDGESTONE/BT011FPneu arrière:Type: Sans chambre (Tubeless)
Taille:
160/60R15 M/C 67H
Fabricant/modèle: DUNLOP/GPR-100L
Fabricant/modèle: BRIDGESTONE/BT012RCharge:Charge maximale: XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge: 0–90 kg (0–198 lb)
Avant: 225 kPa (2.25 kgf/cm
2, 33 psi)
Arrière: 250 kPa (2.50 kgf/cm2, 36 psi)
Conditions de charge: XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb)
Avant: 225 kPa (2.25 kgf/cm2, 33 psi)
Arrière:
280 kPa (2.80 kgf/cm2, 41 psi)
Roue avant:Type de roue: Roue coulée
Taille de jante: 15M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante: 15M/C x MT5.00Frein avant:Type:
Frein à double disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type: Frein monodisque
Commande: À la main gauche
Liquide de frein spécifié:
DOT 4Suspension avant:Type: Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement de roue:
120.0 mm (4.72 in)
Suspension arrière:Type: Bras oscillant
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement de roue: 116.0 mm (4.57 in)Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle:
YTZ12S
Voltage, capacité:
12 V, 11.0 AhPhare:Type d’ampoule: Ampoule halogèneVoltage et wattage d’ampoule  quantité:Phare:
12 V, 55.0 W  2
Feu arrière/stop: LED
Clignotant avant:
12 V, 21.0 W  2
Clignotant arrière: 12 V, 21.0 W  2
Veilleuse: 12 V, 5.0 W  1
59C-9-F1.book 2 ページ ２０１２年７月２日　月曜日　午後５時２４分

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
78
9
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W  1
Éclairage des instruments:
LED
Témoin de feu de route: LED
Témoin des clignotants: LED x 2
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS: XP500A LED
Témoin de l’immobilisateur antivol: LEDFusibles:Fusible principal: 40.0 A
Fusible de phare: 20.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage: 7.5 A
Fusible des feux de stationnement: 10.0 A
Fusible du ventilat eur de radiateur:
15.0 A
Fusible du système d’injection de carburant: 7.5 A
Fusible du bloc de commande ABS: XP500A 5.0 A
Fusible du moteur ABS:
XP500A 30.0 A Fusible du solénoïde d’ABS:
XP500A 20.0 A
Fusible de sauvegarde:
7.5 A
59C-9-F1.book 3 ページ ２０１２年７月２日　月曜日　午後５時２４分

9-1
2
3
4
5
6
7
89
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48612
Numéros d’identification Inscrire le numéro d’identification du véhicu-
le et les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26410

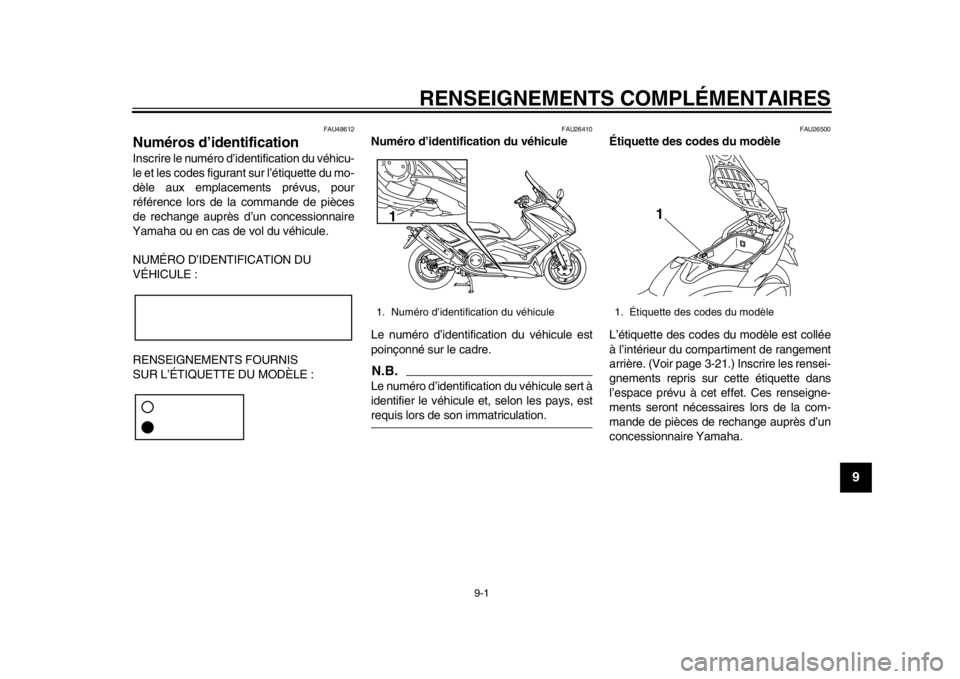

Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.Le numéro d’identification du véhicule sert à
identifier le véhicule et, selon les pays, estrequis lors de son immatriculation.
FAU26500
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 3-21.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule1
1. Étiquette des codes du modèle
1
59C-9-F1.book 1 ページ ２０１２年７月２日　月曜日　午後５時２４分

INDEXAABS, témoin d’alerte (pour modèles à ABS) ........................................................3-3
Accélération et décélération.......................5-3
Accroche-casque .....................................3-21
Alarme antivol ..........................................3-12
Amortisseur, combiné ..............................3-25
Ampoule d’éclairage de plaque d’immatriculation, remplacement ...........6-34
Avertisseur, contacteur ............................3-13BBatterie.....................................................6-28
Béquille latérale .......................................3-26
Béquilles centrale et latérale, contrôle et lubrification ........................................6-26
Blocage du frein arrière, contrôle .............6-22
Bougies, contrôle .....................................6-10CCâble de blocage du frein arrière,
réglage...................................................6-21
Câbles, contrôle et lubrification ................6-25
Caches, dépose et repose .........................6-8
Caractéristiques .........................................8-1
Carburant .................................................3-17
Carburant, économies................................5-4
Clignotant avant, remplacement d’une ampoule .................................................6-33
Clignotants, contacteur ............................3-13
Clignotants, témoins ..................................3-3
Combinés de contacteurs ........................3-13
Compartiments de rangement .................3-21
Compte-tours .............................................3-5
Compteur de vitesse ..................................3-5
Compteurs, écran multifonction .................3-5 Contacteur à clé/antivol ............................. 3-2
Contacteur d’appel de phare ................... 3-13
Coupe-circuit d’al
lumage ......................... 3-26
Coupe-circuit du moteur .......................... 3-13
Courroie de transmission, tension ........... 6-25
DDémarrage................................................. 5-2
Démarreur, contacteur............................. 3-13
Dépannage, schémas de diagnostic ....... 6-37
Direction, contrôle.................................... 6-28
Dossier du pilote, réglage ........................ 3-20EEmplacement des éléments ...................... 2-1
Entretien du système de contrôle des gaz d’échappement ................................. 6-3
Entretiens et graissages périodiques ........ 6-4
Étiquette des codes du modèle ................. 9-1FFeu arrière/stop ....................................... 6-33
Feux de détresse, contacteur .................. 3-14
Filtre à air, remplacement de l’élément ... 6-16
Fourche, contrôle..................................... 6-27
Freinage .................................................... 5-3
Frein arrière, levier .................................. 3-14
Frein arrière, levier de blocage ................ 3-15
Frein avant, levier .................................... 3-14
Freins ABS (pour modèles à ABS) .......... 3-15
Freins avant et arrière, contrôle de la
garde du levier ...................................... 6-20
Fusibles, remplacement .......................... 6-30HHuile moteur et cartouche du filtre........... 6-11IImmobilisateur antivol ................................ 3-1 Inverseur feu de route/feu de
croisement ............................................ 3-13
JJeu des soupapes ................................... 6-17LLeviers de frein, lubrification ................... 6-26
Liquide de frein, changement .................. 6-24
Liquide de frein, contrôle du niveau ........ 6-23
Liquide de refroidissement ...................... 6-14MMise en marche du moteur ....................... 5-1NNuméros d’identification ............................ 9-1PPanne du moteur, témoin .......................... 3-3
Pannes, diagnostic .................................. 6-36
Pare-brise................................................ 3-23
Phare, remplacement d’une ampoule ..... 6-32
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-22
Pneus ...................................................... 6-18
Poignée des gaz, contrôle de la garde.... 6-17
Poignée et câble des gaz, contrôle et lubrification............................................ 6-25
Pot catalytique......................................... 3-19RRégime de ralenti du moteur ................... 6-16
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-16
Rétroviseurs ............................................ 3-25
Rodage du moteur .................................... 5-4
Roues ...................................................... 6-20
Roulements de roue, contrôle ................. 6-28
59C-9-F1.book 2 ページ ２０１２年７月２日　月曜日　午後５時２４分

INDEX
SSécurité ..................................................... 1-1
Sécurité routière ........................................ 1-5
Selle......................................................... 3-19
Soin ........................................................... 7-1
Stationnement ........................................... 5-5TTémoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-4
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-35
59C-9-F1.book 3 ページ ２０１２年７月２日　月曜日　午後５時２４分

59C-9-F1.book 4 ページ ２０１２年７月２日　月曜日　午後５時２４分

U59CF1_Hyoshi.indd 32012/07/06 15:38:54

IMPRIMÉ SUR PAPIER RECYCLÉPRIN\fED IN JAPAN2012\b07-3\b2×1 !
(F)
U59CF1_Hyoshi.indd 42012/07/06 15:38:54
