WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-3
1
23
4
5
6
7
8
9
DAU49394
Controle- en
waarschuwingslampjes
DAU11031
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU43024
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdiag-
nosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGDit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedru kt. Dit wijst echterniet op een storing.
DAU53991
ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid

gaat branden of knipperen tijdens het
rijden

niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-14 voor uitleg over de werking
van het ABS-systeem.)WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-

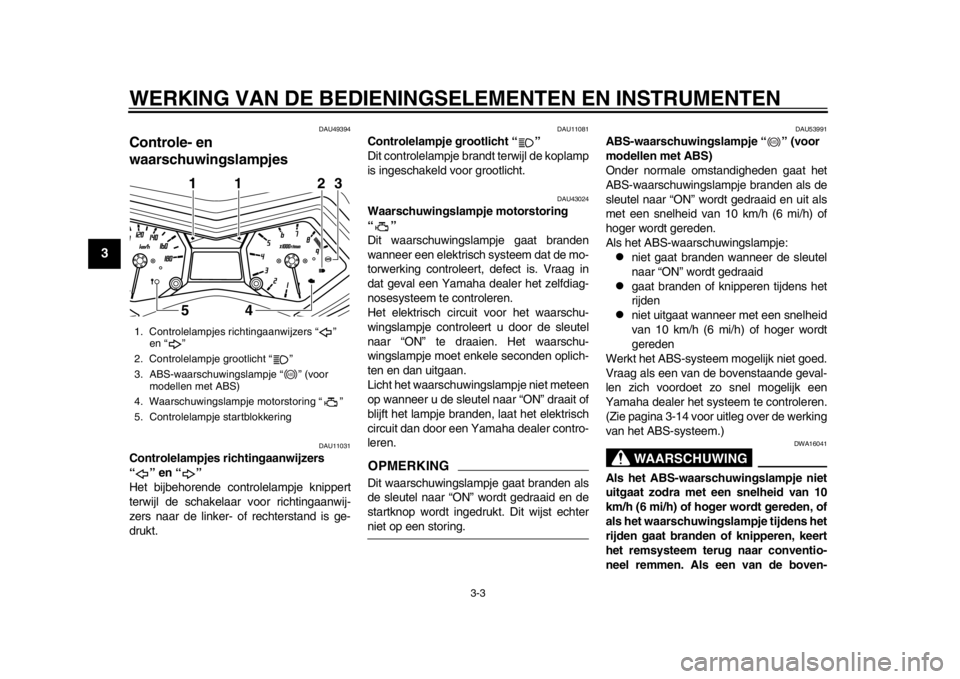

1. Controlelampjes richtingaanwijzers “ ” en “ ”
2. Controlelampje grootlicht “ ”
3. ABS-waarschuwingslampje “ ” (voor modellen met ABS)
4. Waarschuwingslampje motorstoring “ ”
5. Controlelampje startblokkering
1
541
1
2
3
ABS
ABS
59C-9-D2.book 3 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
1
23
4
5
6
7
8
9

Alleen Verenigd Koninkrijk: De afstand
die onder de huidige rijomstandighe-
den kan worden afgelegd met 1.0
Imp.gal brandstof wordt weergegeven.
Houd de rechter insteltoets een seconde in-
gedrukt om te wisselen tussen de weerga-
ven voor het huidige brandstofverbruik
terwijl een van de weergaven wordt ge-
toond (behalve voor het Verenigd Konink-
rijk).
OPMERKINGBij snelheden onder 10 km/h (6.0 mi/h)wordt “_ _._” weergegeven.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode weer.
Als het display foutcodes weer
geeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in een van de circuits van het startblok-
keersysteem een storing wordt gedetec-
teerd, knippert het controlelampje
startblokkering en geeft het display een
foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co- deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start. 2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.
1. Weergave foutcode
1
59C-9-D2.book 11 ページ ２０１３年７月９日　火曜日　午前１１時６分

5-1
1
2
3
45
6
7
8
9
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAU48711
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-knop om de motor opnieuw te starten.
DAU54012
Starten van de motorLET OP
DCA10251
Zie pagina 5-4 voor instructies over het
inrijden van de motor alvorens de machi-ne in gebruik wordt genomen.
Het startspersysteem staat starten alleen
toe als de zijstandaard is opgetrokken.
Zie pagina 3-25 voor meer informatie. 1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
Het volgende waarschuwingslampje,
controlelampje en de volgende indica-
toren moeten enkele seconden oplich-
ten en dan uitgaan.

Waarschuwingslampje motorsto-
ring

Controlelampje startblokkering

Indicator V-snaarvervanging

Olieverversingsindicator
LET OP
DCA17821
Als het bovengenoemde waarschu-
wingslampje, controlelampje of de bo-
vengenoemde indicators niet gaan
branden wanneer de sleutel naar “ON”
wordt gedraaid, of als een waarschu-
wings- of controlelampje of indicator
niet uitgaat, zie dan pa gina 3-3, 3-5, 3-8,
59C-9-D2.book 1 ページ ２０１３年７月９日　火曜日　午前１１時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
1
2
3
4
56
7
8
9
DAU51972
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval. Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):Voor:
225 kPa (2.25 kgf/cm
2, 33 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb): Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 280 kPa (2.80 kgf/cm2, 41 psi)
Maximale belasting*: XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* Totaal gewicht va n bestuurder, pas-
sagier, bagage en accessoires
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
1 2
59C-9-D2.book 18 ページ ２０１３年７月９日　火曜日　午前１１時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
2
3
4
567
8
9
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met gietwielen en
tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zi jn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver- vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA16101

Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om te voorkomen dat debanden onder het rijden leeglopen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd. Voorband:
Maat:120/70R15 M/C 56H
Fabrikant/model:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Bandventiel:
PVR59A
Luchtventielbuis: #9100 (origineel)
Achterband: Maat:160/60R15 M/C 67H
Fabrikant/model: DUNLOP/GPR-100L
BRIDGESTONE/BT012R
Bandventiel: TR412
Luchtventielbuis:
#9100 (origineel)
59C-9-D2.book 19 ページ ２０１３年７月９日　火曜日　午前１１時６分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
1
2
3
4
56
7
8
9
DAU23292

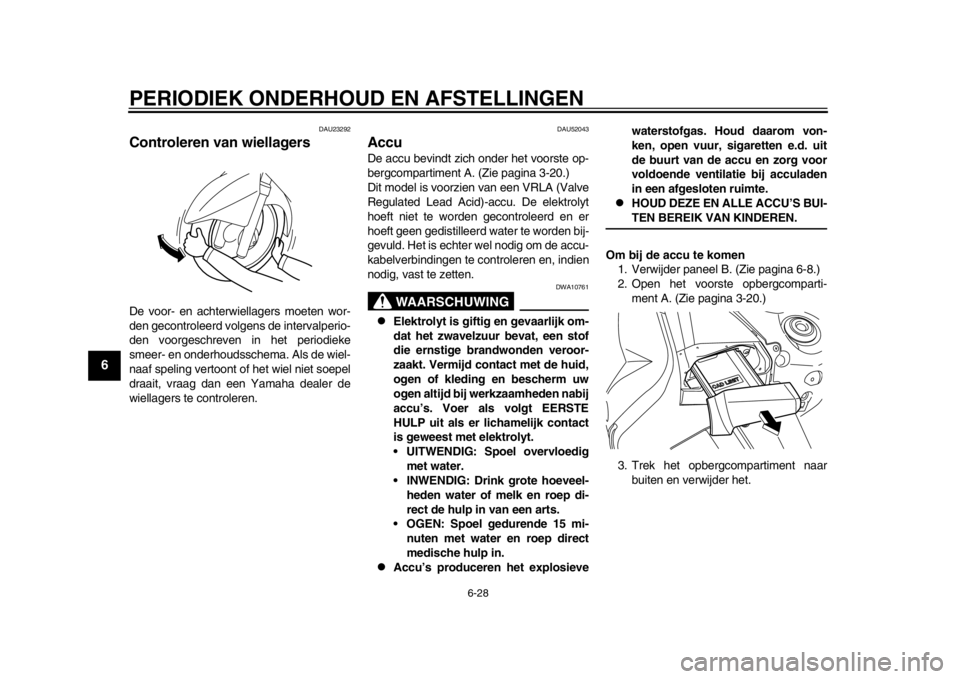

Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU52043
AccuDe accu bevindt zich onder het voorste op-
bergcompartiment A. (Zie pagina 3-20.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedigmet water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om bij de accu te komen 1. Verwijder paneel B. (Zie pagina 6-8.)
2. Open het voorste opbergcomparti- ment A. (Zie pagina 3-20.)
3. Trek het opbergcompartiment naar buiten en verwijder het.
59C-9-D2.book 28 ページ ２０１３年７月９日　火曜日　午前１１時６分

8-1
2
3
4
5
6
789
SPECIFICATIES
DAU5091D
Afmetingen:Totale lengte:2200 mm (86.6 in)
Totale breedte: 775 mm (30.5 in)
Totale hoogte: 1420/1475 mm (55.9/58.1 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis: 1580 mm (62.2 in)
Grondspeling: 125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Rijklaar gewicht:XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 2-cilinder lijnmotor
Slagvolume: 530 cm
3
Boring  slag:
68.0  73.0 mm (2.68  2.87 in)
Compressieverhouding: 10.90 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-30 of 10W-40
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:2.70 L (2.85 US qt, 2.38 Imp.qt)
Met vervanging van oliefilterpatroon: 2.90 L (3.07 US qt, 2.55 Imp.qt)Koelsysteem:Inhoud koelvloeistofres ervoir (tot aan de
merkstreep voor maximumniveau):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusi ef alle leidingen):
1.50 L (1.59 US qt, 1.32 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:Normale loodvrije benzi ne (Gasohol (E10)
acceptabel)
Inhoud brandstoftank: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)Brandstofinjectie:Gasklephuis:Het teken van identificatie:59C1 00
Bougie(s):Fabrikant/model:
NGK/CR7E
Elektrodenafstand: 0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, automatisch meervoudige plaatVersnellingsbak:Primaire reductieverhouding:1.000
Eindoverbrenging:
Riem
Secundaire reduc tieverhouding:
6.034 (52/32 x 36/22 x 59/26)
Type versnellingbak: Automatisch, V-snaarChassis:Type frame:Diamantframe
Spoorhoek: 25.00 graad
Naspoor:
92 mm (3.6 in)Voorband:Type:Tubeless
Maat:
120/70R15 M/C 56H
Fabrikant/model: DUNLOP/GPR-100F
Fabrikant/model: BRIDGESTONE/BT011F
59C-9-D2.book 1 ページ ２０１３年７月９日　火曜日　午前１１時６分
