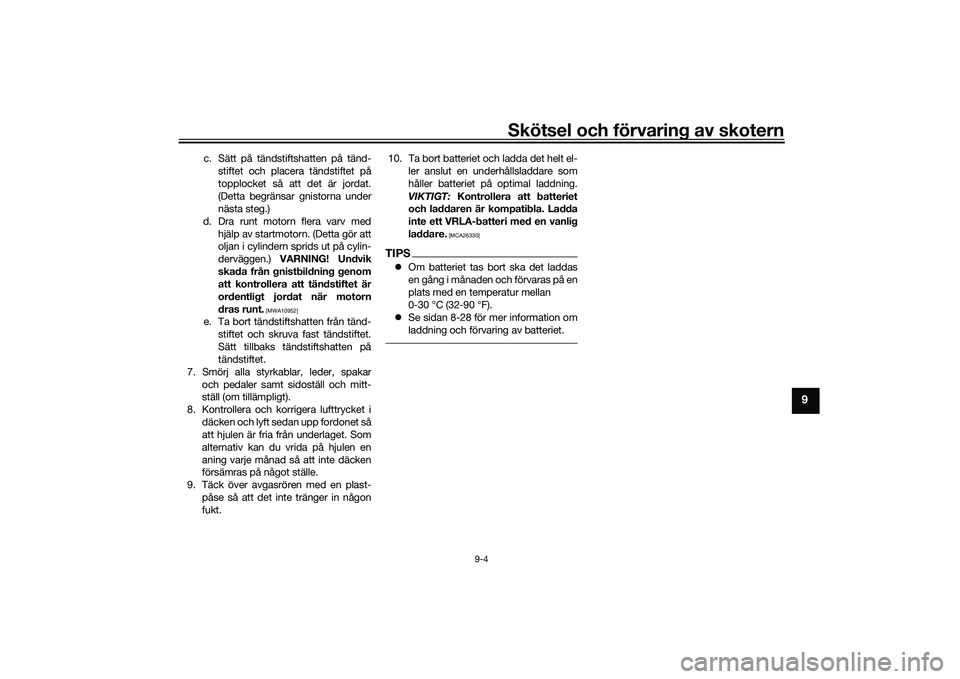

Page 111 of 120
Skötsel och förvaring av skotern
9-4
9
c. Sätt på tändstiftshatten på tänd-stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd- stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar och pedaler samt sidoställ och mitt-
ställ (om tillämpligt).
8. Kontrollera och korrigera lufttrycket i däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plast- påse så att det inte tränger in någon
fukt. 10. Ta bort batteriet och ladda det helt el-
ler anslut en underhållsladdare som
håller batteriet på optimal laddning.
VIKTIGT: Kontrollera att batteriet
och laddaren är kompatibla. Ladda
inte ett VRLA-batteri med en vanlig
laddare.
[MCA26330]
TIPS Om batteriet tas bort ska det laddas
en gång i månaden och förvaras på en
plats med en temperatur mellan
0-30 °C (32-90 °F).
Se sidan 8-28 för mer information om
laddning och förvaring av batteriet.
UB3TM0M0.book Page 4 Wednesday, September 4, 2019 3:19 PM

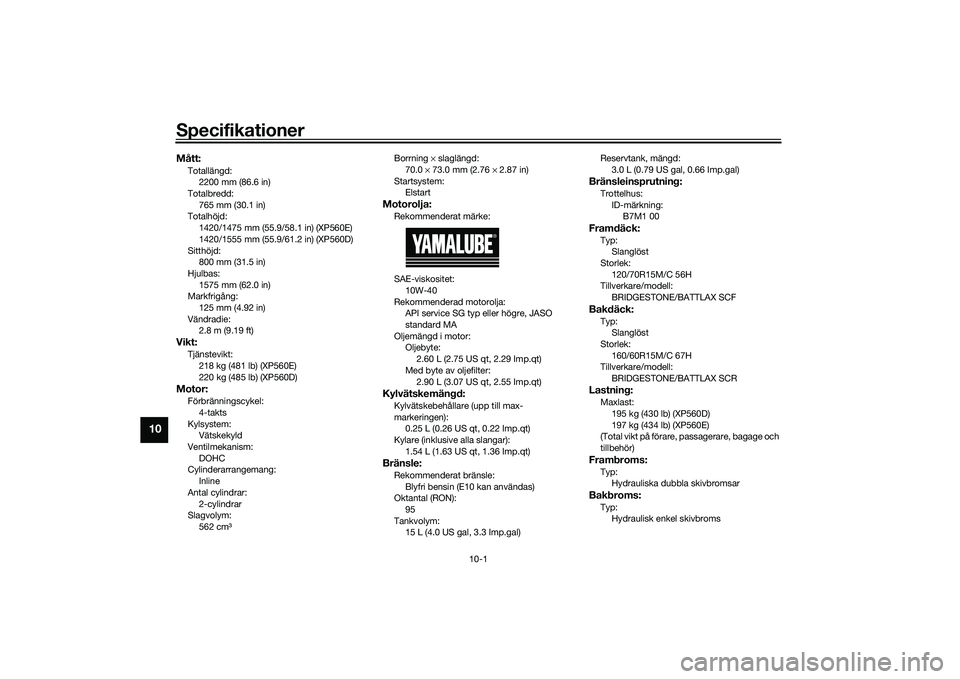

Page 112 of 120
Specifikationer
10-1
10
Mått:Totallängd:2200 mm (86.6 in)
Totalbredd:
765 mm (30.1 in)
Totalhöjd: 1420/1475 mm (55.9/58.1 in) (XP560E)
1420/1555 mm (55.9/61.2 in) (XP560D)
Sitthöjd: 800 mm (31.5 in)
Hjulbas: 1575 mm (62.0 in)
Markfrigång:
125 mm (4.92 in)
Vändradie: 2.8 m (9.19 ft)Vikt:Tjänstevikt:
218 kg (481 lb) (XP560E)
220 kg (485 lb) (XP560D)Motor:Förbränningscykel:4-takts
Kylsystem: Vätskekyld
Ventilmekanism:
DOHC
Cylinderarrangemang: Inline
Antal cylindrar: 2-cylindrar
Slagvolym:
562 cm³ Borrning
× slaglängd:
70.0 × 73.0 mm (2.76 × 2.87 in)
Startsystem: Elstart
Motorolja:Rekommenderat märke:
SAE-viskositet:
10W-40
Rekommenderad motorolja: API service SG typ eller högre, JASO
standard MA
Oljemängd i motor: Oljebyte:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Med byte av oljefilter: 2.90 L (3.07 US qt, 2.55 Imp.qt)Kylvätskemängd:Kylvätskebehållare (upp till max-
markeringen):0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar):
1.54 L (1.63 US qt, 1.36 Imp.qt)Bränsle:Rekommenderat bränsle:Blyfri bensin (E10 kan användas)
Oktantal (RON):
95
Tankvolym: 15 L (4.0 US gal, 3.3 Imp.gal) Reservtank, mängd:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Bränsleinsprutning:Trottelhus:
ID-märkning: B7M1 00Framdäck:Typ:Slanglöst
Storlek: 120/70R15M/C 56H
Tillverkare/modell:
BRIDGESTONE/BATTLAX SCFBakdäck:Typ:Slanglöst
Storlek:
160/60R15M/C 67H
Tillverkare/modell: BRIDGESTONE/BATTLAX SCRLastning:Maxlast:
195 kg (430 lb) (XP560D)
197 kg (434 lb) (XP560E)
(Total vikt på förare, passagerare, bagage och
tillbehör)Frambroms:Typ: Hydrauliska dubbla skivbromsarBakbroms:Typ:Hydraulisk enkel skivbroms
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

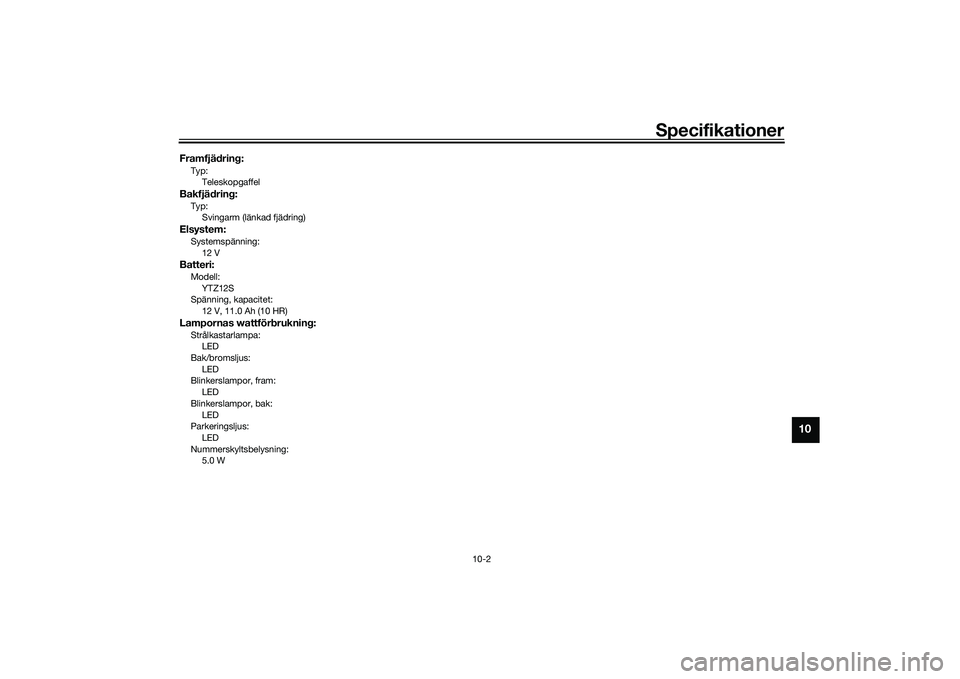

Page 113 of 120
Specifikationer
10-2
10
Framfjädring:Typ:TeleskopgaffelBakfjädring:Typ:Svingarm (länkad fjädring)Elsystem:Systemspänning:
12 VBatteri:Modell:YTZ12S
Spänning, kapacitet:
12 V, 11.0 Ah (10 HR)Lampornas wattförbrukning:Strålkastarlampa:LED
Bak/bromsljus:
LED
Blinkerslampor, fram: LED
Blinkerslampor, bak: LED
Parkeringsljus:
LED
Nummerskyltsbelysning: 5.0 W
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM

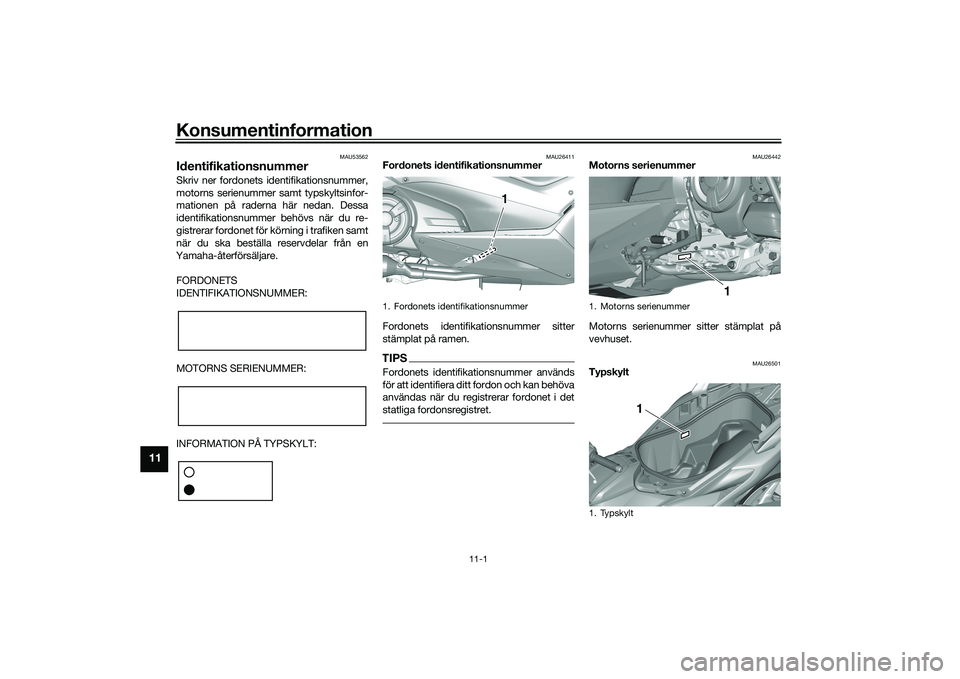

Page 114 of 120
Konsumentinformation
11-1
11
MAU53562
IdentifikationsnummerSkriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411
Fordonets identifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen.TIPSFordonets identifikationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442
Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26501
Typskylt
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM
Page 115 of 120
Konsumentinformation
11-2
11
Typskylten är monterad på insidan av det
bakre förvaringsfacket. (Se sidan 5-22.)
Skriv ner informationen på denna skylt i ut-
rymmet för det. Du behöver denna informa-
tion när du beställer reservdelar från en
Yamaha-återförsäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är: Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje
part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre-
prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
1. Diagnoskontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM

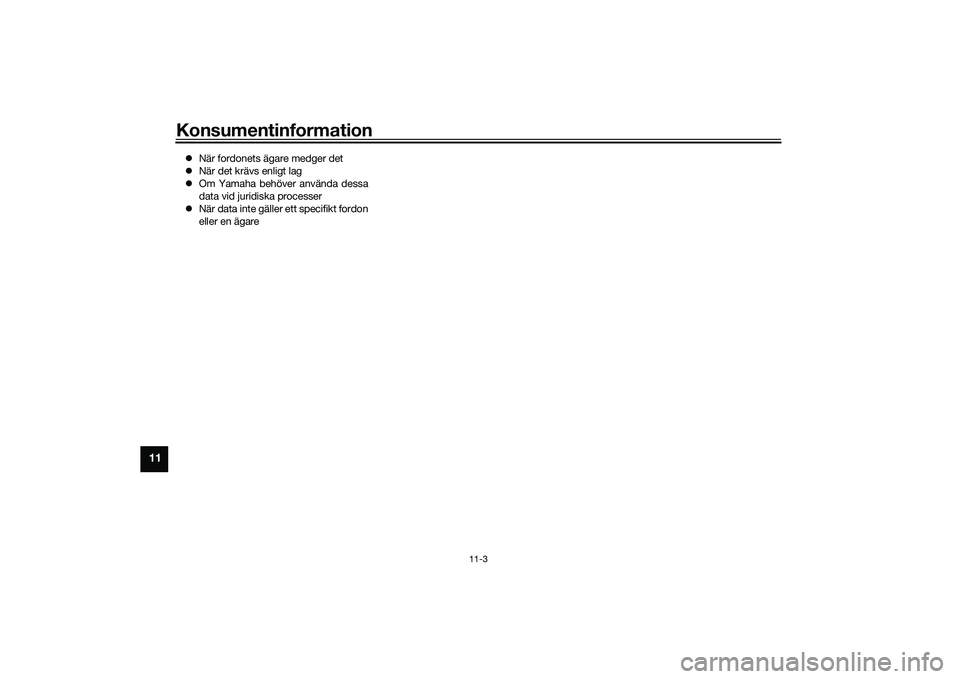

Page 116 of 120
Konsumentinformation
11-3
11
När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
När data inte gäller ett specifikt fordon
eller en ägare
UB3TM0M0.book Page 3 Wednesday, September 4, 2019 3:19 PM
Page 117 of 120
12-1
12
Register
AABS-varningslampa................................ 5-3
Acceleration och retardation .................. 7-3
Antispinnsystem ..................................... 4-4
Antispinnsystemets indikeringslampa .... 5-4
Åtkomst till förvaringsfack och bränsletank........................................... 3-9
Avstängningssystem för tändkrets ....... 5-28BBackspeglar.......................................... 5-25
Bakbromsens låsspak .......................... 5-18
Bakbromslås, kontrollera...................... 8-22
Batteri ................................................... 8-28
Blinkersomkopplare................................ 5-1
Bränsle.................................................. 5-20
Bränsleförbrukning, tips för att sänka .... 7-4
Bränsletankens överfyllningsslang ....... 5-21
Bromshandtag, bak .............................. 5-17
Bromshandtag, fram............................. 5-17
Bromshandtag, smörjning .................... 8-26
Bromsvätska, byte................................ 8-24
Bromsvätskenivå, kontroll .................... 8-23DDäck ..................................................... 8-18
Dataregistrering, fordon ....................... 11-2
Delarnas placering .................................. 2-1
Diagnoskontakt .................................... 11-2
D-mode (körläge) .................................... 4-3
Drivlägesknapp....................................... 5-2FFarthållarknappar ................................... 5-2
Farthållarsystem (XP560D) ..................... 4-1
Felindikeringslampa (MIL)....................... 5-3
Felsökning ............................................ 8-33 Felsökningsschema ............................. 8-35
För att låsa mittstödet ............................ 3-9
Fordonets lampor................................. 8-32
Försiktighet med matta färger ................ 9-1
Förvaring ................................................ 9-3
Förvaringsfack...................................... 5-22
Framgaffel, kontroll av ......................... 8-27
Fram- och bakbromshandtagets spel,
kontrollera .......................................... 8-21
GGashandtagets spel, kontroll ............... 8-17
Gashandtag och kabel, kontroll av och smörjning .................................... 8-26HHastighetsmätare ................................... 5-4
Hjul ....................................................... 8-20
Hjullager, kontroll av ............................ 8-28IIdentifikationsnummer.......................... 11-1
Inbromsning ........................................... 7-3
Indikatorlampa för smart nyckelsystem ....................................... 5-4
Indikeringslampa för helljus ................... 5-3
Indikeringslampor för blinkers................ 5-2
Indikeringslampor för farthållare ............ 5-3
Indikeringslampor och
varningslampor .................................... 5-2
Information om säker körning ................ 1-4
Inkörning av motorn ............................... 7-1
Ivägkörning............................................. 7-3KKabel till bakbromslåset, justering ....... 8-21
Kablar, kontroll av och smörjning ........ 8-25
Kanister ................................................ 8-12 Katalysator............................................ 5-22
Knapp för avbländning/helljusblink ........ 5-1
Kontroll av bromsbelägg, fram och
bak...................................................... 8-23
Kuggrem ............................................... 8-25
Kylvätska .............................................. 8-15
LLåsa styrningen ...................................... 3-9
Låsningsfritt bromssystem (ABS) ......... 5-18
Likströmsuttag ...................................... 5-27
Luftfilter och slang, by ta och rengöra ... 8-16MMenyknapp ............................................. 5-2
Mittstöd och sidostöd, kontroll och
smörjning ............................................ 8-27
Motorcykelns identifikationsnummer.... 11-1
Motorn överhettas ................................ 8-36
Motorns serienummer........................... 11-1
Motorolja och oljefilterinsats................. 8-12
Multifunktionsdisplay .............................. 5-5NNödfallsläge .......................................... 8-37
Nummerskyltsbelysning, byte .............. 8-32
Nyckel, hantera den smarta nyckeln och den mekaniska nyckeln ................. 3-3OOmkopplare på styrhandtagen ............... 5-1PPaneler, lossa och sätta fast .................. 8-9
Parkering................................................. 7-4
Parkeringsläge ...................................... 3-11RRäckvidd på smart nyckelsystem ........... 3-2
UB3TM0M0.book Page 1 Wednesday, September 4, 2019 3:19 PM

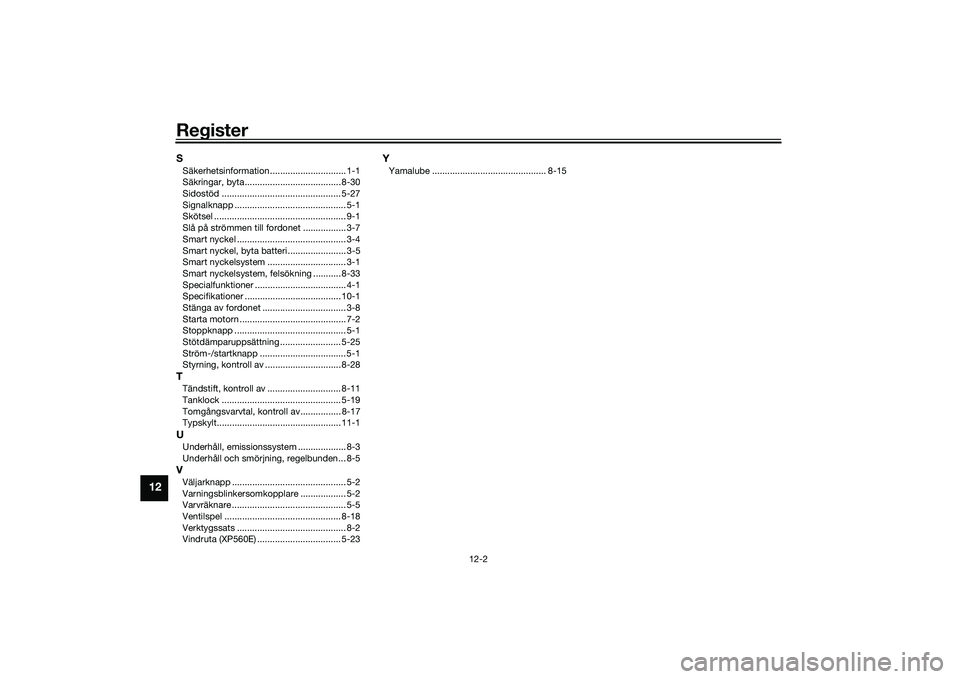

Page 118 of 120
Register
12-2
12
SSäkerhetsinformation .............................. 1-1
Säkringar, byta...................................... 8-30
Sidostöd ............................................... 5-27
Signalknapp ............................................ 5-1
Skötsel .................................................... 9-1
Slå på strömmen till fordonet ................. 3-7
Smart nyckel ........................................... 3-4
Smart nyckel, byta batteri....................... 3-5
Smart nyckelsystem ............................... 3-1
Smart nyckelsystem, felsökning ........... 8-33
Specialfunktioner .................................... 4-1
Specifikationer ...................................... 10-1
Stänga av fordonet ................................. 3-8
Starta motorn .......................................... 7-2
Stoppknapp ............................................ 5-1
Stötdämparuppsättning ........................ 5-25
Ström-/startknapp .................................. 5-1
Styrning, kontroll av .............................. 8-28TTändstift, kontroll av ............................. 8-11
Tanklock ............................................... 5-19
Tomgångsvarvtal, kontroll av ................ 8-17
Typskylt................................................. 11-1UUnderhåll, emissionssystem ................... 8-3
Underhåll och smörjning, regelbunden... 8-5VVäljarknapp ............................................. 5-2
Varningsblinkersomkopplare .................. 5-2
Varvräknare ............................................. 5-5
Ventilspel .............................................. 8-18
Verktygssats ........................................... 8-2
Vindruta (XP560E) ................................. 5-23
YYamalube ............................................. 8-15
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM
Page 119 of 120
UB3TM0M0.book Page 3 Wednesday, September 4, 2019 3:19 PM
Page 120 of 120
DIC183
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2019.09
