Periodiskt underhåll och justering
8-2
8
MAU85230

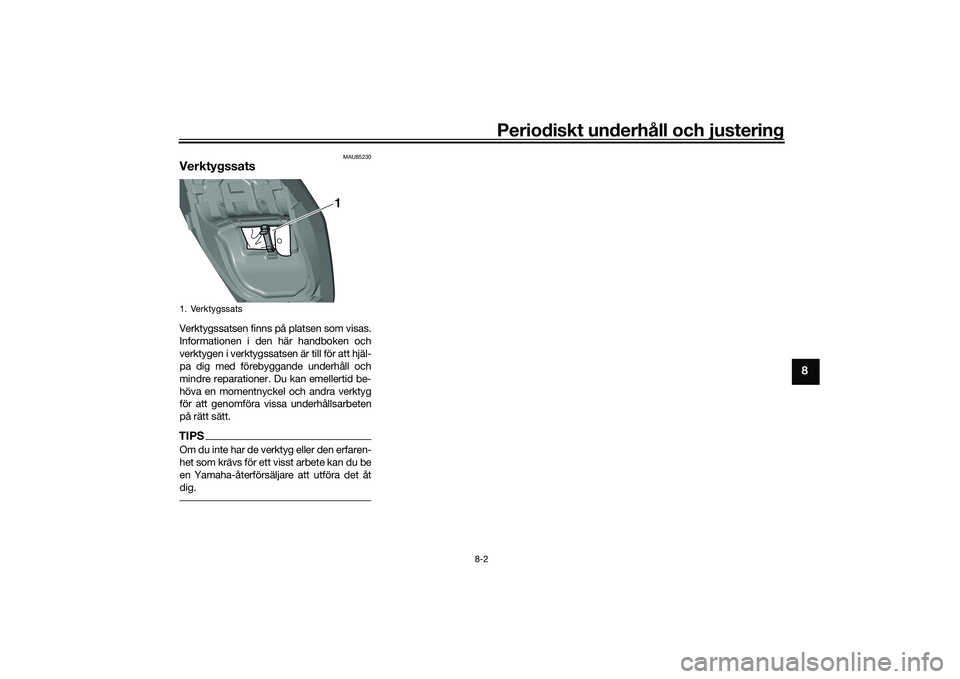

VerktygssatsVerktygssatsen finns på platsen som visas.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åt
dig.1. Verktygssats
1
UB3TM0M0.book Page 2 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-3
8
MAU71033

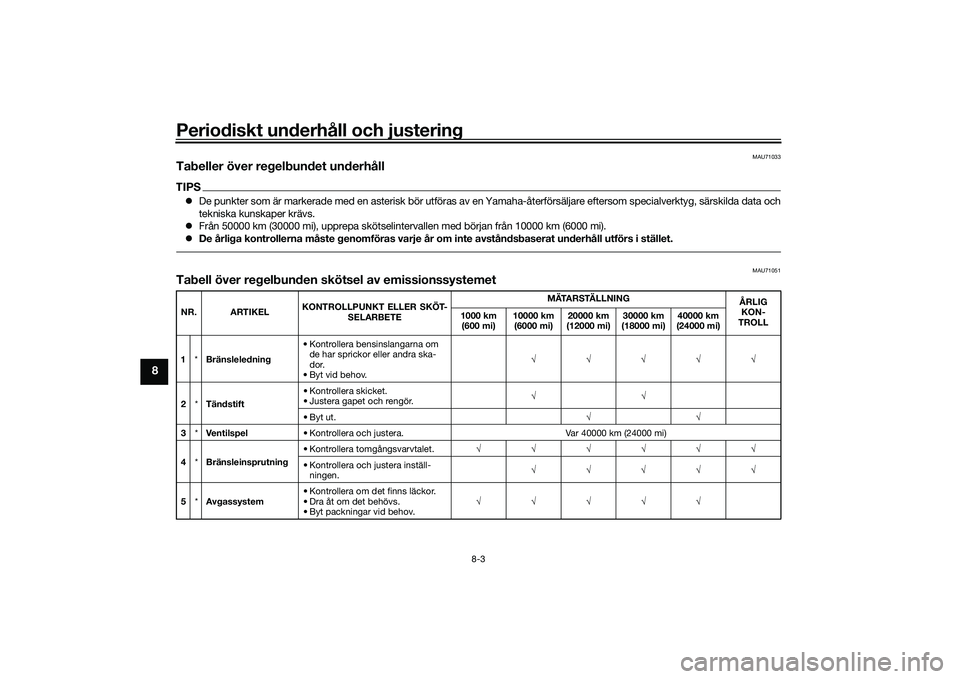

Tabeller över regelbundet underhållTIPSDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.
 Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
 De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden sk ötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bränsleledning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov. √√√√√
2 *Tändstift • Kontrollera skicket.
• Justera gapet och rengör.
√√
•Byt ut. √√
3 *Ve n t i l sp e l • Kontrollera och justera. Var 40000 km (24000 mi)
4 *Bränsleinsprutning • Kontrollera tomgångsvarvtalet.
√√√√√√
• Kontrollera och justera inställ- ningen. √√√√√
5 *Avgassystem • Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packningar vid behov. √√√√√
UB3TM0M0.book Page 3 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-4
8

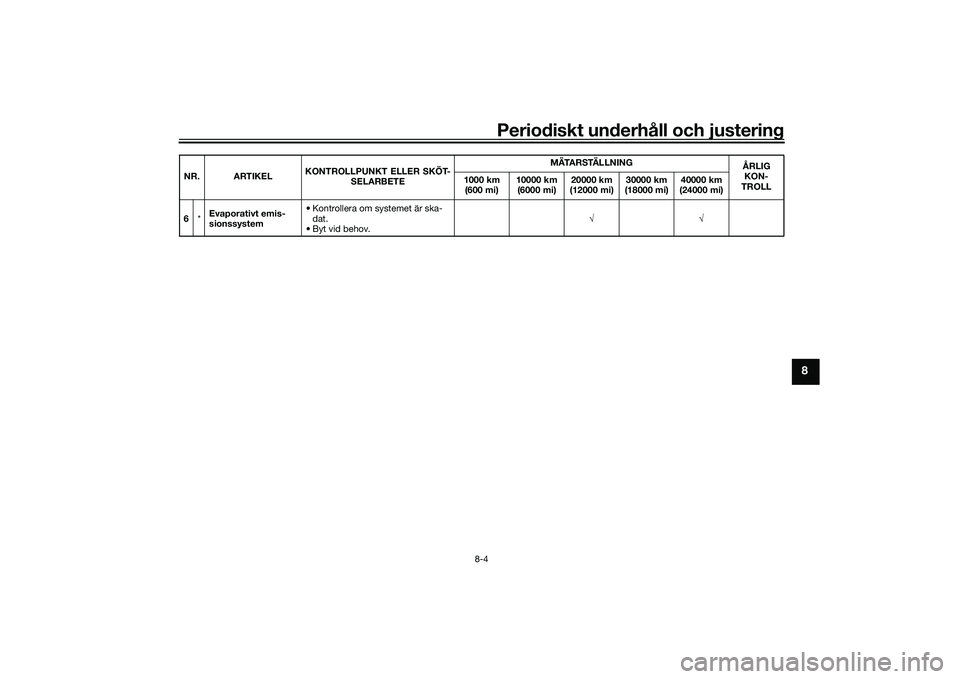

6*Evaporativt emis-
sionssystem • Kontrollera om systemet är ska-
dat.
• Byt vid behov. √√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TM0M0.book Page 4 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-5
8
MAU71353

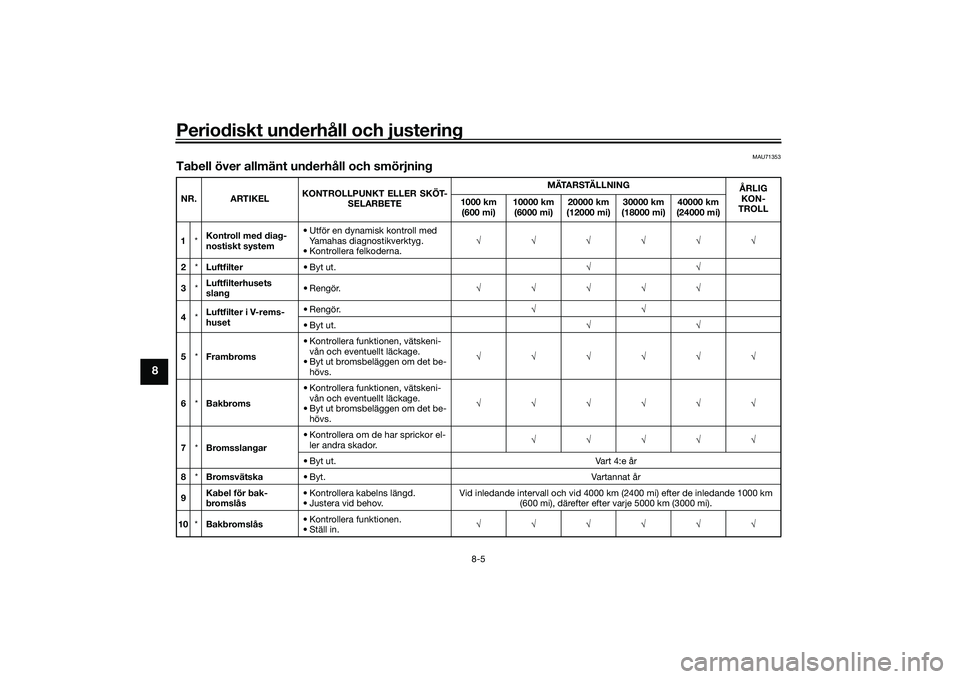

Tabell över allmänt underhåll och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kontroll med diag-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. √√√√√√
2 *Luftfilter •Byt ut. √√
3 *Luftfilterhusets
slang
•Rengör.
√√√√√
4 *Luftfilter i V-rems-
huset •Rengör.
√√
•Byt ut. √√
5 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
6 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
7 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador. √√√√√
• Byt ut. Vart 4:e år
8 *Bromsvätska • Byt. Vartannat år
9 Kabel för bak-
bromslås • Kontrollera kabelns längd.
• Justera vid behov. Vid inledande intervall och vid 4000 km (2400 mi) efter de inledande 1000 km
(600 mi), därefter efter varje 5000 km (3000 mi).
10 *Bakbromslås • Kontrollera funktionen.
•Ställ in. √√√√√√
UB3TM0M0.book Page 5 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-6
8

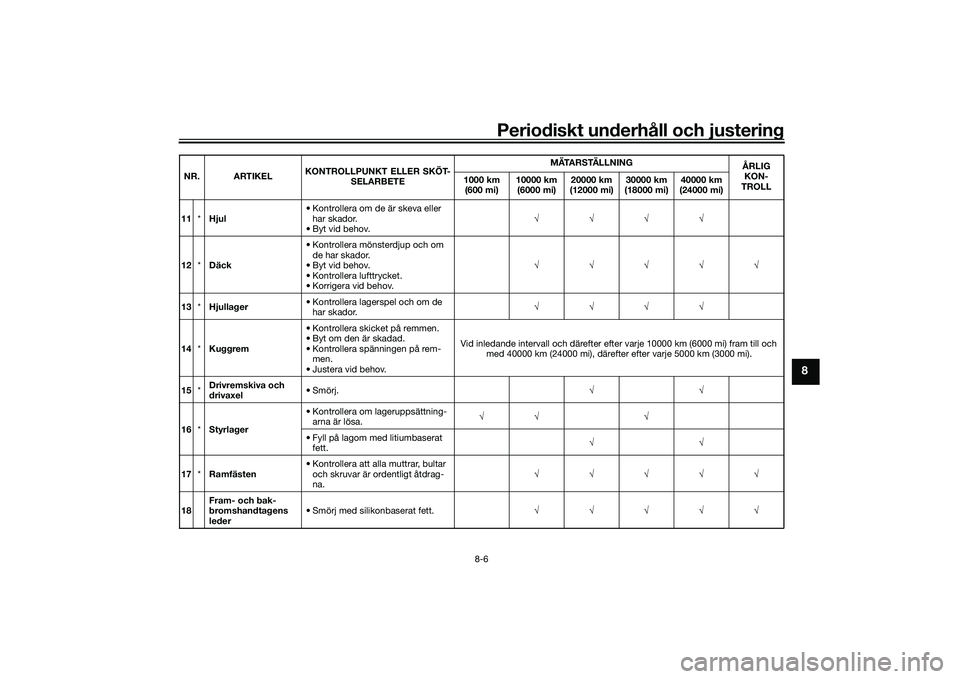

11*Hjul • Kontrollera om de är skeva eller
har skador.
• Byt vid behov. √√√√
12 *Däck • Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. √√√√√
13 *Hjullager • Kontrollera lagerspel och om de
har skador. √√√√
14 *Kuggrem • Kontrollera skicket på remmen.
• Byt om den är skadad.
• Kontrollera spänningen på rem-
men.
• Justera vid behov. Vid inledande intervall och därefter efter varje 10000 km (6000 mi) fram till och
med 40000 km (24000 mi), därefter efter varje 5000 km (3000 mi).
15 *Drivremskiva och
drivaxel
•Smörj.
√√
16 *Styrlager • Kontrollera om lageruppsättning-
arna är lösa. √√
√
• Fyll på lagom med litiumbaserat fett. √√
17 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. √√√√√
18 Fram- och bak-
bromshandtagens
leder • Smörj med silikonbaserat fett.
√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TM0M0.book Page 6 Wednesday, September 4, 2019 3:19 PM

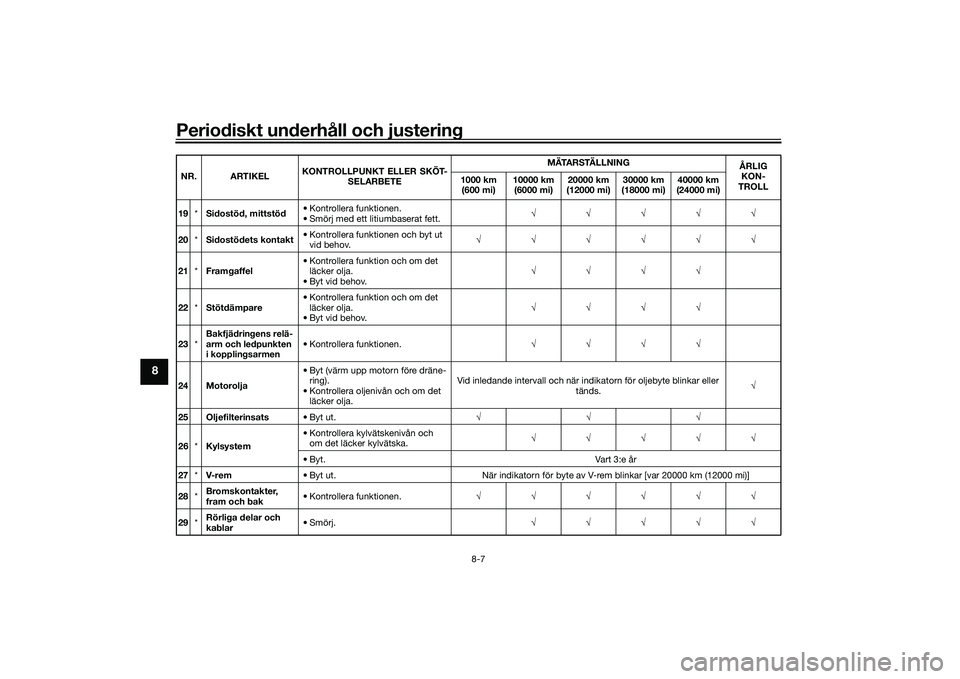

Periodiskt underhåll och justering
8-7
8
19*Sidostöd, mittstöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett. √√√√√
20 *Sidostödets kontakt • Kontrollera funktionen och byt ut
vid behov. √√√√√√
21 *Framgaffel • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
22 *Stötdämpare • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
23 *
Bakfjädringens relä-
arm och ledpunkten
i kopplingsarmen
• Kontrollera funktionen. √√√√
24 Motorolja • Byt (värm upp motorn före dräne-
ring).
• Kontrollera oljenivån och om det läcker olja. Vid inledande intervall och när indi
katorn för oljebyte blinkar eller
tänds. √
25 Oljefilterinsats •Byt ut. √√√
26 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt. Vart 3:e år
27 *V- re m • Byt ut. När indikatorn för byte av V-rem blinkar [var 20000 km (12000 mi)]
28 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
29 *Rörliga delar och
kablar
•Smörj.
√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TM0M0.book Page 7 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-8
8
MAU72781

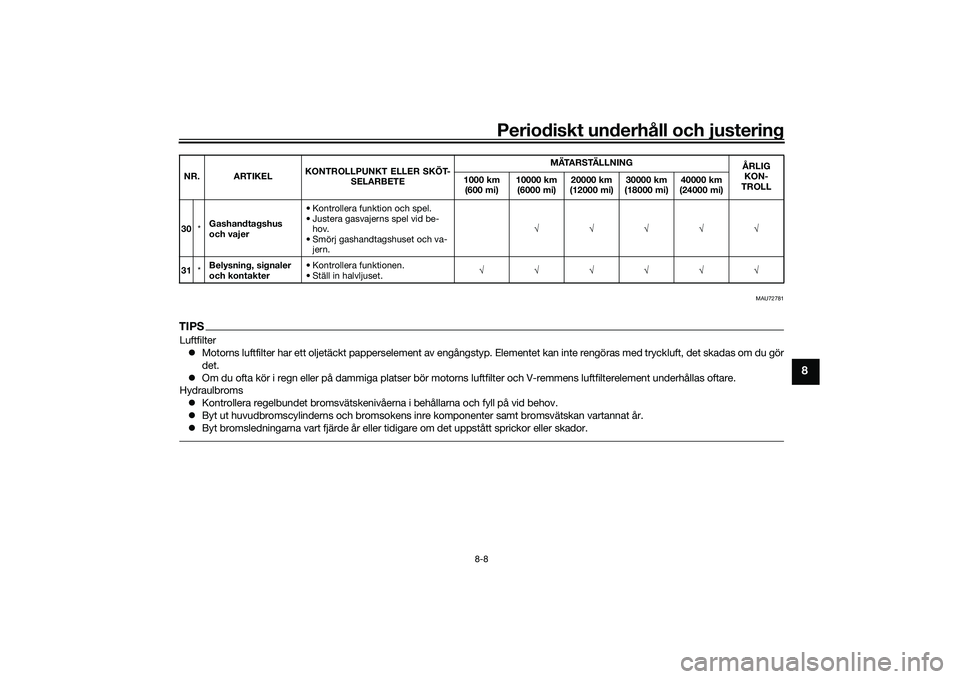

TIPSLuftfilter Motorns luftfilter har ett oljetäckt papperselement av engångstyp. Elementet kan inte rengöras med tryckluft, det skadas om du gör
det.
 Om du ofta kör i regn eller på dammiga platser bör motorns luftfilter och V-remmens luftfilterelement underhållas oftare.
Hydraulbroms
 Kontrollera regelbundet bromsvätskenivåerna i behållarna och fyll på vid behov.
 Byt ut huvudbromscylinderns och bromsokens inre komponenter samt bromsvätskan vartannat år.
 Byt bromsledningarna vart fjärde år eller tidigare om det uppstått sprickor eller skador.30 *Gashandtagshus
och vajer • Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och va- jern. √√√√√
31 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TM0M0.book Page 8 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-9
8
MAU18773

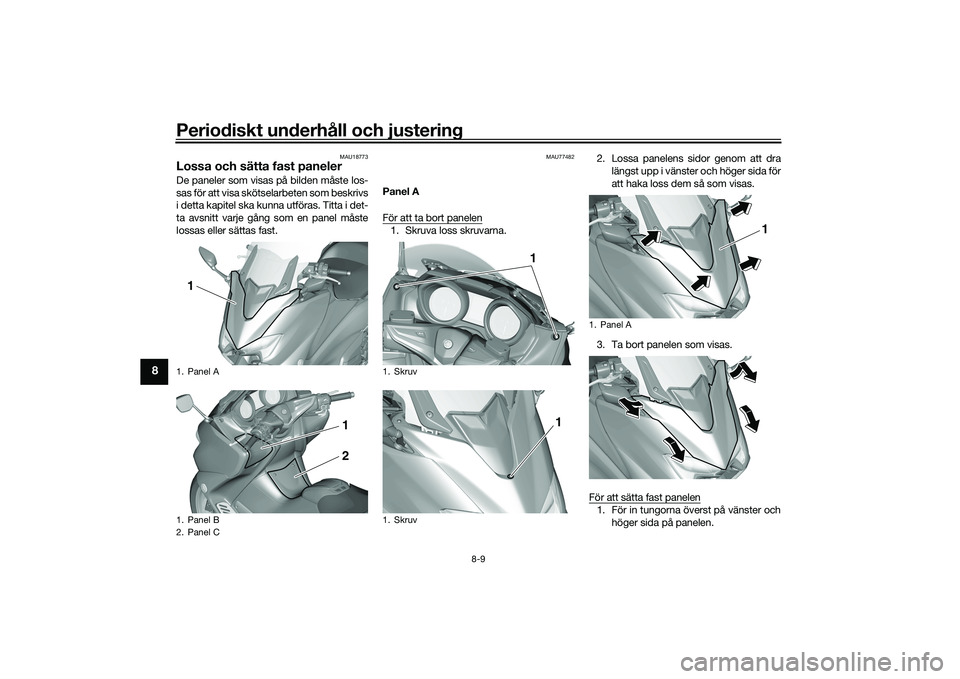

Lossa och sätta fast panelerDe paneler som visas på bilden måste los-
sas för att visa skötselarbeten som beskrivs
i detta kapitel ska kunna utföras. Titta i det-
ta avsnitt varje gång som en panel måste
lossas eller sättas fast.
MAU77482
Panel A
För att ta bort panelen1. Skruva loss skruvarna.2. Lossa panelens sidor genom att dra
längst upp i vänster och höger sida för
att haka loss dem så som visas.
3. Ta bort panelen som visas.
För att sätta fast panelen
1. För in tungorna överst på vänster och höger sida på panelen.
1. Panel A
1. Panel B
2. Panel C1
12
1. Skruv
1. Skruv
1
1
1. Panel A
1
UB3TM0M0.book Page 9 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-10
8

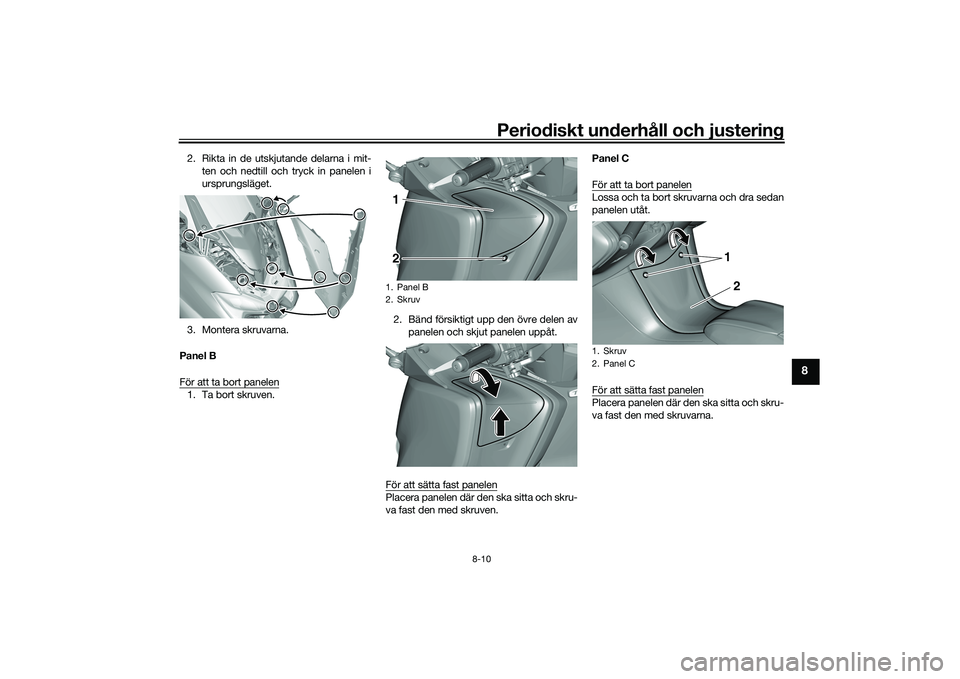

2. Rikta in de utskjutande delarna i mit-ten och nedtill och tryck in panelen i
ursprungsläget.
3. Montera skruvarna.
Panel B
För att ta bort panelen1. Ta bort skruven. 2. Bänd försiktigt upp den övre delen av
panelen och skjut panelen uppåt.
För att sätta fast panelen
Placera panelen där den ska sitta och skru-
va fast den med skruven. Panel C
För att ta bort panelen
Lossa och ta bort skruvarna och dra sedan
panelen utåt.
För att sätta fast panelenPlacera panelen där den ska sitta och skru-
va fast den med skruvarna.
1. Panel B
2. Skruv1
2
1. Skruv
2. Panel C
1
2
UB3TM0M0.book Page 10 Wednesday, September 4, 2019 3:19 PM

Periodiskt underhåll och justering
8-11
8
MAU19643
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagrin gar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs norma lt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov. Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det förhand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
Rekommenderat tändstift:
NGK/LMAR7G
1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.7–0.8 mm (0.028–0.031 in)
Åtdragningsmoment: Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
