Functies van instrumenten en bedieningselementen
3-17
3

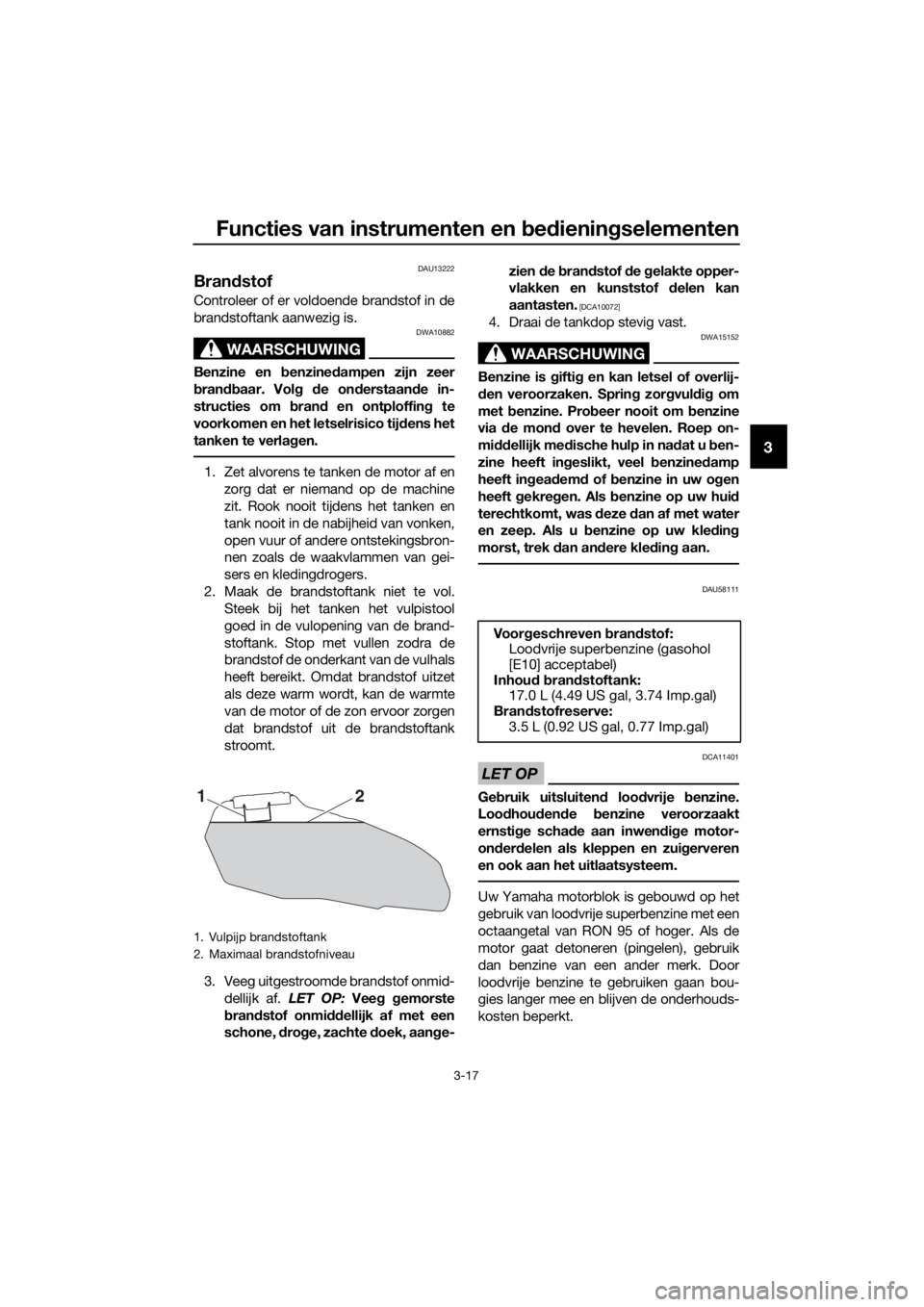

DAU13222
Brandstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU58111
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
21
Voorgeschreven brandstof:
Loodvrije superbenzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Brandstofreserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
UBC6D2D0.book Page 17 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-18
3
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.DAU55512
Tankbeluchtingsslang en over-
loopslang
Alvorens de motorfiets te gebruiken:
Controleer alle slangaansluitingen.
Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
Controleer of alle slangen door de
klem worden geleid.
Controleer of het verfmerkteken op
alle slangen onder de klem is ge-
plaatst.
1. Overloopslang brandstoftank
2. Tankbeluchtingsslang
3. Klem
4. Oorspronkelijke positie (verfmerkteken)
ZAUM1343
12
34
UBC6D2D0.book Page 18 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-19
3
DAU13434
Uitlaatkatalysator
Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAUM3740
Zadel
Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.
Aanbrengen van het zadel
Steek het uitsteeksel aan de voorzijde van
het zadel in de zadelbevestiging en plaats
de zadelsteun boven het zadelslot. Druk de
achterzijde van het zadel omlaag om het
zadel op zijn plaats te vergrendelen en ver-
wijder dan de sleutel.
OPMERKING
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
3. Zadelsteun
4. Zadelslot
1
2
ZAUM1406
ZAUM1407
1
1
2
4
3
UBC6D2D0.book Page 19 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-20
3
DAUM3800
Helmborgkabel
De helmbevestiging bevindt zich onder het
zadel. De boordgereedschapsset bevat
een helmborgkabel waarmee een helm aan
de helmbevestiging kan worden bevestigd.
Een helm met de helmborgkabel vast-
zetten
1. Verwijder het zadel. (Zie pagina 3-19.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging.
3. Plaats de helm aan de linker- of rech-
terzijde van de machine of boven op
de brandstoftank en breng vervolgens
het zadel aan. WAARSCHUWING! Ga
nooit rijden met een helm vastge-
maakt aan de helmbevestiging,
aangezien de helm objecten kan ra-
ken met mogelijk verlies van de
controle over de machine en een
ongeval tot gevolg.
[DWA10162]
De helm losmaken van de helmborgka-
bel
Verwijder het zadel, haal de helmborgkabel
los van de helmbevestiging en de helm, en
breng het zadel weer aan.
DAU14465
Opbergcompartiment
Het opbergcompartiment bevindt zich on-
der het duozadel.
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het opberg-
compartiment kan binnendringen.
WAARSCHUWING
DWA10962
Overschrijd het maximumlaadge-
wicht van 1.5 kg van het opberg-
compartiment niet.
Overschrijd het maximumlaadge-
wicht van 180 kg (397 lb) voor de
machine niet.1. Gesp van helmkinband
2. Helmborgkabel
3. Helmbevestiging
2
1
3
ZAUM1408
1. Opbergcompartiment
ZAUM1425
1
UBC6D2D0.book Page 20 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-21
3

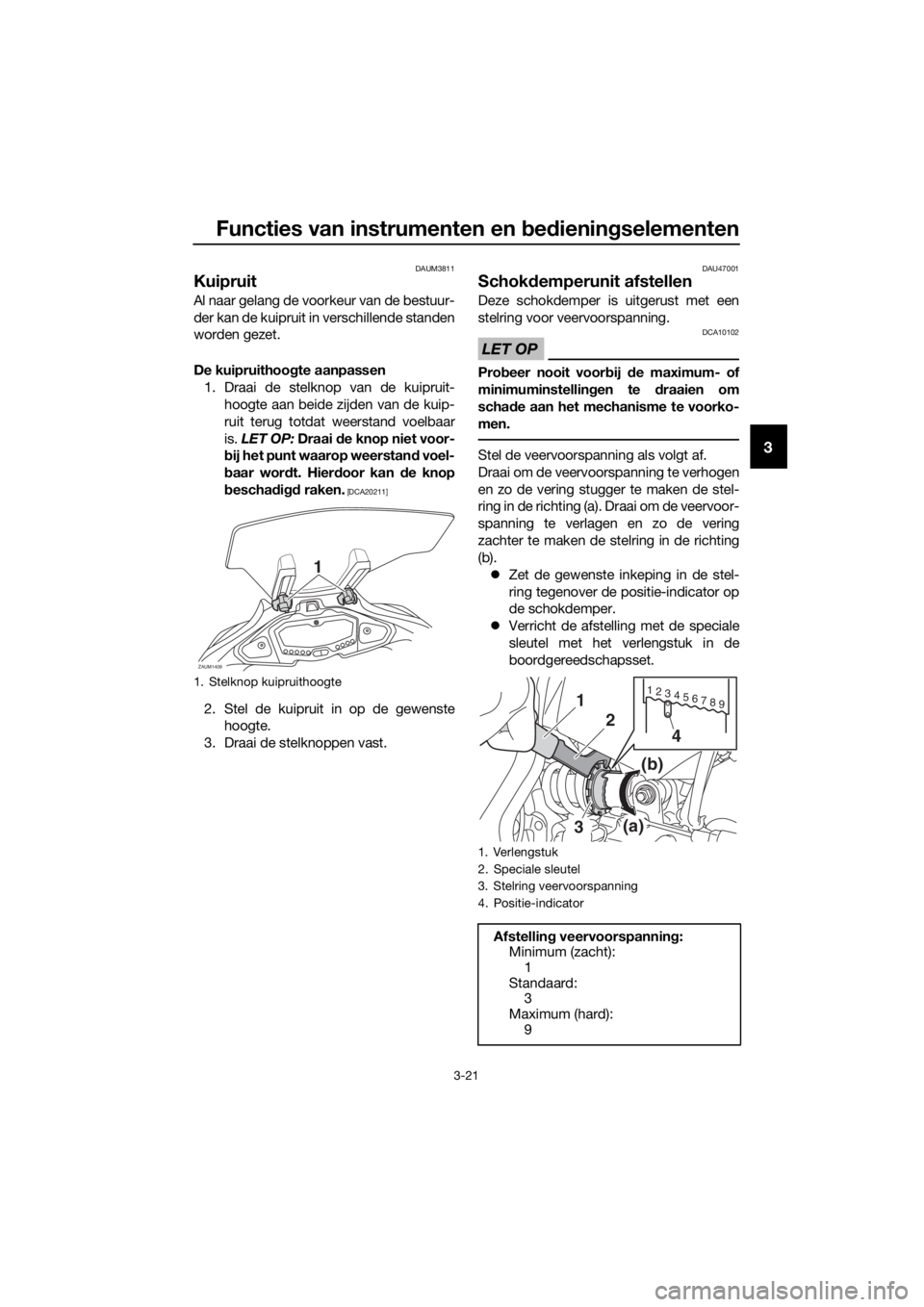

DAUM3811
Kuipruit
Al naar gelang de voorkeur van de bestuur-
der kan de kuipruit in verschillende standen
worden gezet.
De kuipruithoogte aanpassen
1. Draai de stelknop van de kuipruit-
hoogte aan beide zijden van de kuip-
ruit terug totdat weerstand voelbaar
is. LET OP: Draai de knop niet voor-
bij het punt waarop weerstand voel-
baar wordt. Hierdoor kan de knop
beschadigd raken.
[DCA20211]
2. Stel de kuipruit in op de gewenste
hoogte.
3. Draai de stelknoppen vast.
DAU47001
Schokdemperunit afstellen
Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.
LET OP
DCA10102
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n de r i ch t i n g (a ) . D r aa i o m de ve er v o o r -
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Verricht de afstelling met de speciale
sleutel met het verlengstuk in de
boordgereedschapsset.
1. Stelknop kuipruithoogte
1
ZAUM1409
1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicator
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
3
Maximum (hard):
9
7 69 8 5 4 3 2 1
3(a)(b)
2
1
4
UBC6D2D0.book Page 21 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-22
3
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.
Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan d
e
cilinder zal resulteren in slechte
dempingsprestaties.
Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-
ler.
DAUM3770
Bagagebandhouders
Er zijn twee bagagebandhouders aange-
bracht aan de achterzijde van de machine.
1. Bagageriembevestiging
1
ZAUM1410
UBC6D2D0.book Page 22 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-23
3
DAU15306
Zijstandaard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de
bestuurder afleiden, waardoor de ma-
chine mogelijk onbestuurbaar wordt.
Het Yamaha startspersysteem is ont-
worpen om de bestuurder te helpen bij
zijn verantwoordelijkheid de zijstan-
daard op te trekken alvorens weg te rij-
den. Controleer dit systeem daarom
regelmatig en laat het repareren d
oor
een Yamaha dealer als de werking niet
naar behoren is.
DAU68740
Startspersysteem
Het startblokkeringssysteem (waarvan de
zijstandaardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startblokke-
ringssysteem regelmatig volgens de onder-
staande procedure.
UBC6D2D0.book Page 23 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-24
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2.
De startschakelaar/noodstopschakelaar
moet op “ ” staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de
vrijstand.
5.
Schuif de schakelaar naar “ ”.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd
deze vast.
8. Schakel de versnellingsbak in een
versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en
houd deze vast.
12.
Schuif de schakelaar naar “ ”.
Start de motor?
Het systeem is in orde. De motorfiets
mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De koppelingsschakelaar werkt mogelijk
niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een
Yamaha dealer het systeem te
controleren.
JA NEE
JA NEE
JA NEE
UBC6D2D0.book Page 24 Wednesday, July 11, 2018 3:11 PM

Functies van instrumenten en bedieningselementen
3-25
3
DAU70641
Gelijkstroom kabelstekker voor
accessoires
Dit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
UBC6D2D0.book Page 25 Wednesday, July 11, 2018 3:11 PM

Voor uw veiligheid – controles voor het rijden
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval
of schade. Rijd niet met de machine als u een probleem hebt gevonden. Als een pro-
bleem niet kan worden opgelost via de procedures in deze handleiding, laat de ma-
chine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang
op obstakels, scheuren of beschadiging en controleer
de slangaansluitingen.3-17,
3-18
Motorolie• Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage.6-10
Koelvloeistof• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.6-13
Voorrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-22,
6-23
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-22,
6-23
UBC6D2D0.book Page 1 Wednesday, July 11, 2018 3:11 PM
