Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UB4TS2S0.book Page 4 Thursday, August 27, 2020 1:40 PM
Page 12 of 98
Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-17 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo. Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
Ponga una marcha (modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UB4TS2S0.book Page 5 Thursday, August 27, 2020 1:40 PM
Page 13 of 98
Descripción
2-1
2
SAU10411
Vista izquierda
1
2,3
4
65
7
8
9
1. Cerradura del asiento (página 3-19)
2. Compartimento portaobjetos (página 3-20)
3. Juego de herramientas (página 6-2)
4. Pedal de cambio (página 3-14)
5. Tapón de llenado de aceite del motor (página 6-11)
6. Perno de drenaje del aceite del motor (página 6-11)
7. Mirilla de control del nivel de aceite del motor (página 6-11)
8. Cartucho del filtro de aceite del motor (página 6-11) 9. Depósito de líquido refrigerante (página 6-15)
UB4TS2S0.book Page 1 Thursday, August 27, 2020 1:40 PM
Page 14 of 98
Descripción
2-2
2
SAU10421
Vista derecha
2
1
5
6
7
83
4
1. Fusibles (página 6-32)
2. Batería (página 6-31)
3. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-22)
4. Tapón del depósito de gasolina (página 3-16)
5. Faro (página 6-34)
6. Perno de drenaje del líquido refrigerante (página 6-16)
7. Pedal de freno (página 3-14)
8. Depósito de líquido del freno trasero (página 6-23)UB4TS2S0.book Page 2 Thursday, August 27, 2020 1:40 PM
Page 15 of 98
Descripción
2-3
2
SAU10431

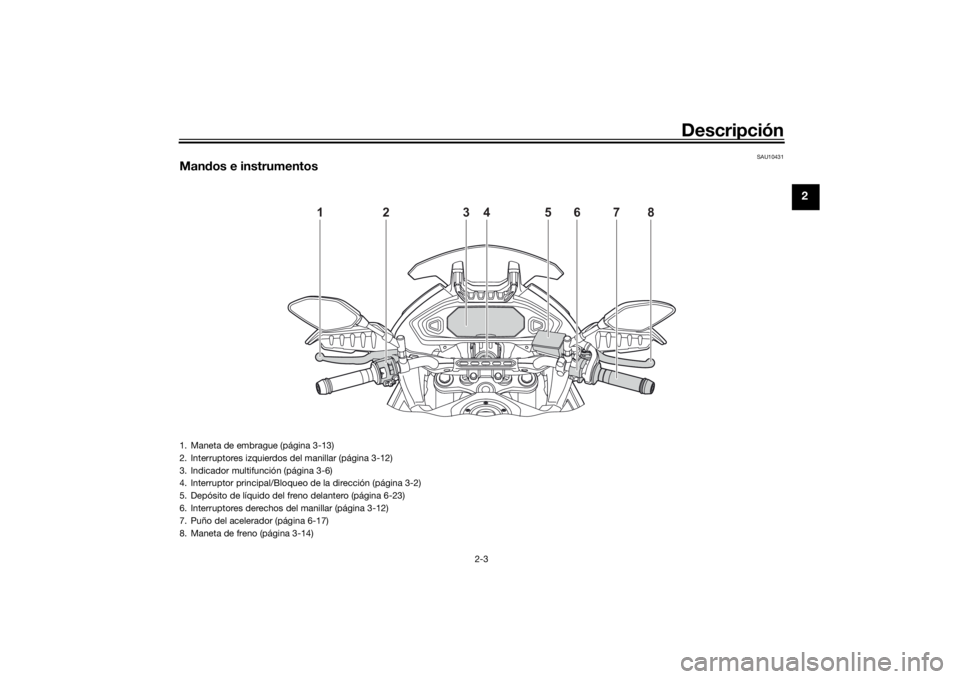

Mandos e instrumentos
1
2
5
3
4
6
7
8
1. Maneta de embrague (página 3-13)
2. Interruptores izquierdos del manillar (página 3-12)
3. Indicador multifunción (página 3-6)
4. Interruptor principal/Bloqueo de la dirección (página 3-2)
5. Depósito de líquido del freno delantero (página 6-23)
6. Interruptores derechos del manillar (página 3-12)
7. Puño del acelerador (página 6-17)
8. Maneta de freno (página 3-14)
UB4TS2S0.book Page 3 Thursday, August 27, 2020 1:40 PM
Page 16 of 98
Funciones de los instrumentos y man dos
3-1
3
SAU1097B
Sistema inmovilizad orEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
una llave de registro de código
dos llaves normales
un transpondedor (en cada llave)
una unidad inmovilizadora (en el vehí-
culo)
una ECU (en el vehículo)
una luz indicadora del sistema (página
3-5) Acerca
de las llaves
La llave de registro de código se utiliza para
registrar códigos en cada una de las llaves
normales. Guarde la llave de registro de có-
digo en un lugar seguro. Utilice una llave
normal para el funcionamiento diario.
Cuando sea necesario cambiar o volver a
registrar una llave, lleve el vehículo con la
llave de registro de código y el resto de las
llaves normales a un concesionario
Yamaha para registrarlas.
NOTA Mantenga las llaves normales, así
como las llaves de otros sistemas in-
movilizadores, alejadas de la llave de
registro de código.
Mantenga las llaves de otros sistemas
inmovilizadores alejadas del interrup-
tor principal, ya que pueden crear in-
terferencias de señal.ATENCIÓN
SCA11823
¡NO PIERDA LA LLAVE DE REGISTRO
DE CÓDIGO! ¡SI LA PIERDE, PÓNGASE
INMEDIATAMENTE EN CONTACTO
CON SU CONCESIONARIO! Si pier de la
llave de registro de có digo, pue de utili-
zar las llaves normales existentes para
arrancar el vehículo. Sin embargo, no
pod rá registrar una nueva llave normal. Si se pier
den o estropean tod as las lla-
ves, será necesario cambiar to do el sis-
tema inmoviliza dor. Por tanto, manipule
las llaves con cui dad o.
No las sumerja en agua.
No las exponga a temperaturas al-
tas.
No las coloque cerca de imanes.
No las coloque cerca d e objetos
que transmitan señales eléctricas.
No las manipule con brusque dad .
No las lime ni las mo difique.
No las desarme.
No coloque d os llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)UB4TS2S0.book Page 1 Thursday, August 27, 2020 1:40 PM
Page 17 of 98
Funciones de los instrumentos y man dos
3-2
3
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU85050
ENCENDIDO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA Para evitar la descarga de la batería,
no deje la llave en la posición de con-
tacto con el motor parado.
El faro se encienden automáticamente
cuando arranca el motor.
El faro permanece encendido hasta
que se gira la llave a “OFF”, incluso si
el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU73800
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
ON
OFF
LOCK
1. Empujar.
2. Girar.12
UB4TS2S0.book Page 2 Thursday, August 27, 2020 1:40 PM
Page 18 of 98
Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la direcciónEmpuje la llave hacia de ntro y gírela a la po-
sición “OFF”.
SAU4939N
Luces in dica doras y luces de avi-
so
SAU11032
Luces in dica doras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz ind icadora de la luz de
carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU59963
Luz de aviso d e la presión de
aceite “ ”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.NOTACuando se da el contacto, la luz se debe
encender, apagarse brevemente y, a conti-
nuación, permanecer encendida hasta que
arranca el motor. Si no es así, haga revisar
el vehículo en un concesionario Yamaha.
1. Empujar.
2. Girar.12
1. Luz indicadora del sistema inmovilizador “ ”
2. Luz indicadora de avería “ ”
3. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
4. Luz indicadora de la luz de carretera “ ”
5. Luz de aviso de la presión del aceite “ ”
6. Luz indicadora de intermitencia izquierda “ ”
7. Luz indicadora de intermitencia derecha “ ”
8. Luz de aviso de la temperatura del líquido refrigerante “ ”
9. Luz indicadora de punto muerto “ ”1 2
3
4
5
6
789
ABS
UB4TS2S0.book Page 3 Thursday, August 27, 2020 1:40 PM
Page 19 of 98
Funciones de los instrumentos y man dos
3-4
3
ATENCIÓN
SCA21211
Si la luz de aviso se encien de cuan do el
motor está en marcha, pare el motor y
compruebe el nivel de aceite. Si el nivel
d e aceite está bajo, aña da una canti dad
suficiente de aceite del tipo recomen da-
d o. Si la luz d e aviso permanece encen-
d id a después de añad ir aceite, pare el
motor y haga revisar el vehículo en un
concesionario Yamaha.
SAU11449
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
(Véase la página 6-37).
En los vehículos con ventilador del radia-
dor, el o los ventiladores se activan auto-
máticamente en función de la temperatura
del líquido refrigerante.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha.
ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.
SAU88330
Luz ind icadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende inicialmente cuando se da el
contacto o permanece encendida, haga re-
visar el vehículo en un concesionario
Yamaha.ATENCIÓN
SCA26820
Si la luz MIL comienza a parpa dear, re-
d uzca el régimen del motor para evitar
d años en el sistema de escape.NOTAEl motor se controla de forma sensible para
que el sistema de diagnóstico incorporado
detecte el deterioro y el mal funcionamien- to del sistema de control de emisiones. De-
bido a estas especificaciones, la luz MIL
puede encenderse o parpadear a causa de
modificaciones del vehículo, falta de man-
tenimiento o un uso excesivo o inadecuado
de la motocicleta. Para evitarlo, tenga en
cuenta estas precauciones.
No intente modificar el software de la
unidad de control del motor.
No instale ningún accesorio eléctrico
que interfiera con el control del motor.
No utilice accesorios ni piezas no ori-
ginales para la suspensión, bujías, in-
yectores, sistema de escape, etc.
No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).
No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
EXUP, etc.).
Mantenga adecuadamente la cadena
de transmisión.
Mantenga la presión correcta de los
neumáticos.
Mantenga la altura correcta del pedal
de freno para evitar que el freno trase-
ro arrastre.
No utilice el vehículo en condiciones
extremas. Por ejemplo, apertura y cie-
rre repetidos o excesivos del acelera-
UB4TS2S0.book Page 4 Thursday, August 27, 2020 1:40 PM
Page 20 of 98
Funciones de los instrumentos y man dos
3-5
3
dor, acelerones, derrapajes,
caballitos, uso prolongado del embra-
gue a medias, etc.
SAU69895
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso d el sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
Extreme las precauciones para evi-
tar el posible bloqueo de las rue das
en una frena da de emergencia.
Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAUM3622
Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando quita el contacto, después de 30
segundos la luz indicadora parpadea de
manera constante para indicar que el siste-
ma inmovilizador está activado. Después de 24 horas, la luz indicadora deja de par-
padear; no obstante, el sistema inmoviliza-
dor sigue activado.
NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y se apaga. Si
no es así, haga revisar el vehículo en un
concesionario Yamaha.I
d entificación de averías
Si se detecta una anomalía en el sistema in-
movilizador, la luz parpadea siguiendo una
pauta. Si la luz indicadora del sistema in-
movilizador parpadea 5 veces despacio y
luego 2 veces rápido, puede deberse a in-
terferencias del transpondedor. En ese ca-
so, intente lo siguiente. 1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con la s llaves normales. 4. Si el motor no arranca con una o va-
rias de las llaves normales, lleve el ve-
hículo y todas las llaves a un
concesionario Yamaha para volver a
registrar las llaves normales.
ABS
UB4TS2S0.book Page 5 Thursday, August 27, 2020 1:40 PM
