YAMAHA TRACER 900 2015 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23273

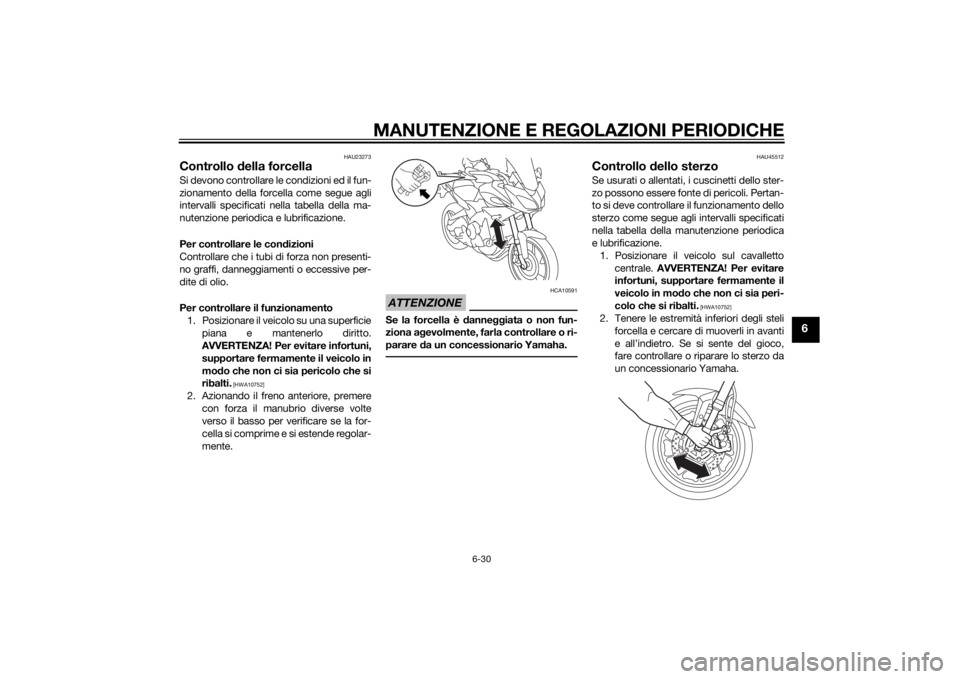

Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della ma nutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mod o che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
U2PPH0H0.book Page 30 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50211
BatteriaLa batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-27.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in quanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o g li abiti e prote g- g
ere sempre gli occhi quand o si la-
vora vicino alle batterie. In caso di
contatto, ese guire i se guenti prov-
ved imenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare imme diatamente un
me dico.
OCCHI: Sciac quare con acq ua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua ta
qua
n-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1
3
2
U2PPH0H0.book Page 31 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
to glie la batteria, accertarsi che la
chiave sia g irata su “OFF”, poi scol-
le gare il cavo ne gativo prima d i
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quan do si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima di colle gare il
cavo ne gativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU63130
Sostituzione dei fusibiliLe scatole fusibili e i singoli fusibili si trova-
no sotto la sella pilota (Vedere pagina 3-27.)
e dietro il pannello A (Vedere pagina 6-9.).
Per accedere alla scatola fusibili 1, al fusibi-
le principale e al fusibile dell’impianto di
iniezione, togliere la sella pilota. (Vedere

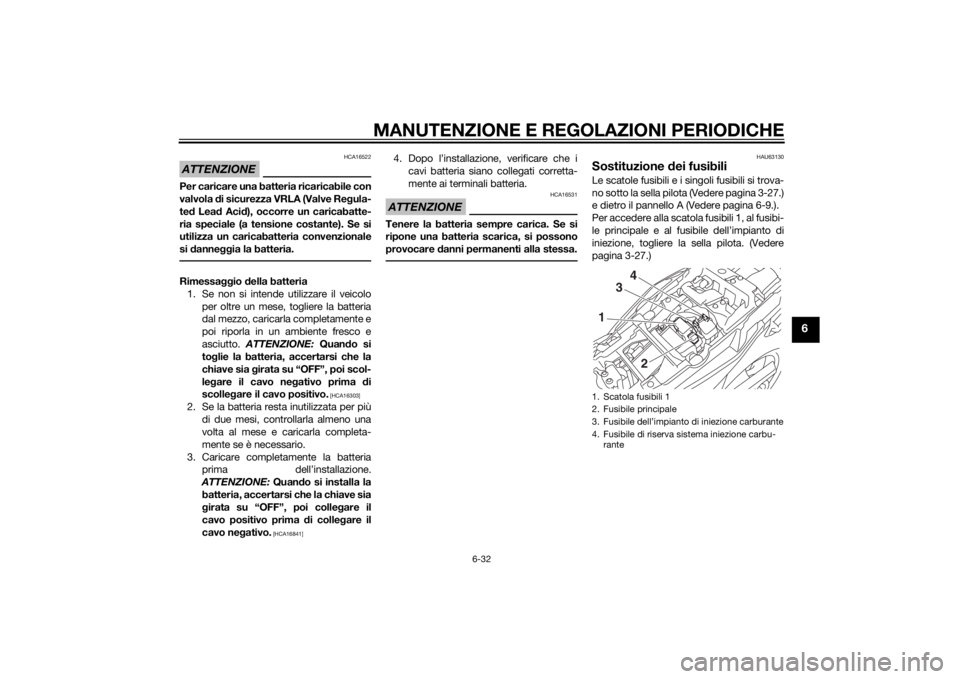

pagina 3-27.)1. Scatola fusibili 1
2. Fusibile principale
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante1 3
4
2
U2PPH0H0.book Page 32 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
NOTAPer accedere al fusibile dell’impianto di
iniezione, togliere il coperchio del relè av-
viamento tirandolo verso l’alto.
Per accedere alle scatole fusibili 2 e 3, ri-
muovere il pannello A. (Vedere pagina 6-9.)Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a q uello consiglia-

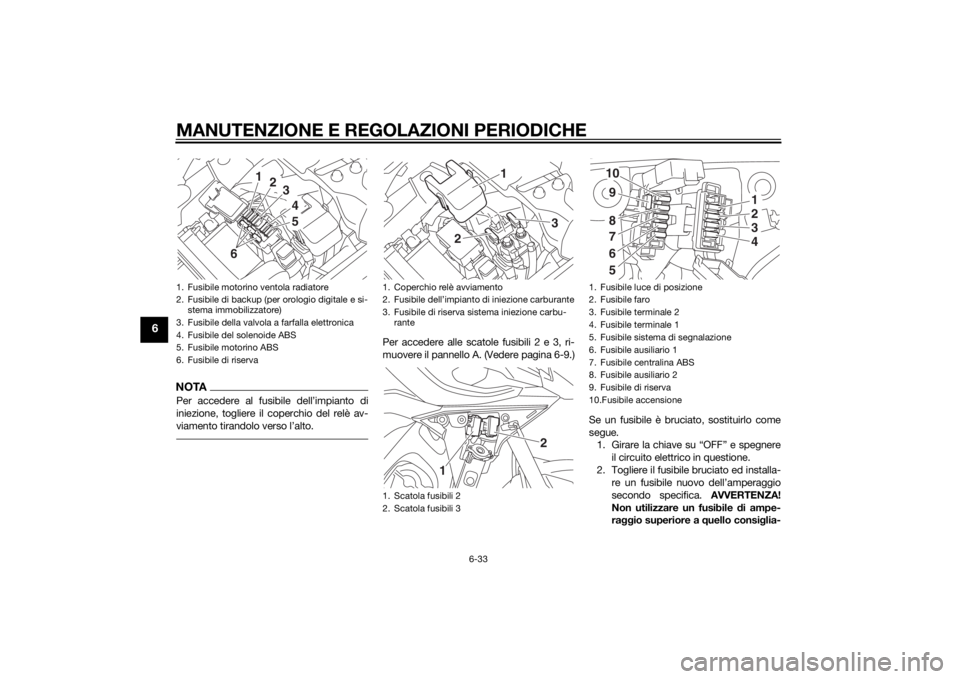

1. Fusibile motorino ventola radiatore
2. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
3. Fusibile della valvola a farfalla elettronica
4. Fusibile del solenoide ABS
5. Fusibile motorino ABS
6. Fusibile di riserva
1
2
345
6
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu- rante
1. Scatola fusibili 2
2. Scatola fusibili 3
3
2
1
1
2
1. Fusibile luce di posizione
2. Fusibile faro
3. Fusibile terminale 2
4. Fusibile terminale 1
5. Fusibile sistema di segnalazione
6. Fusibile ausiliario 1
7. Fusibile centralina ABS
8. Fusibile ausiliario 2
9. Fusibile di riserva
10.Fusibile accensione
1234
1098765
U2PPH0H0.book Page 33 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
Fusibili secon
do specifica:
Fusibile principale:
50.0 A
Auxiliary fuse 1: 2.0 A
Auxiliary fuse 2: 2.0 A
Terminal fuse 1:
2.0 A
Terminal fuse 2: 2.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile dell’impianto di iniezione
carburante:
20.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
U2PPH0H0.book Page 34 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU62850
FaroQuesto modello è equipaggiato con un faro
a LED.
Se il faro non si accende, fare controllare il
circuito elettrico da un concessionario
Yamaha.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
HAU54501
Luce di posizione anterioreQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24182
Lampa da biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.

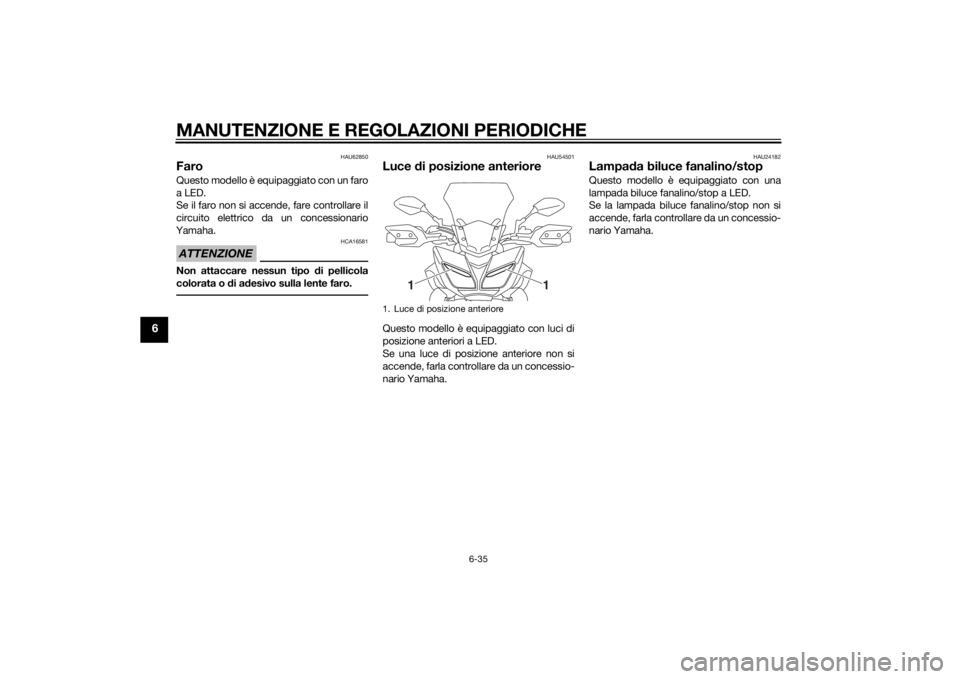

1. Luce di posizione anteriore
1
1
U2PPH0H0.book Page 35 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
HAU24205
Sostituzione della lampad a indi-
catore d i d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU58010
Sostituzione
della lampa da luce
tar ga1. Rimuovere il gruppo luce targa to-
gliendo i dadi e i collari, quindi rimuo-
vere il cavetto portalampada luce
targa (completo di lampada) sfilando-
lo.
2. Togliere la lampada bruciata estraen- dola.

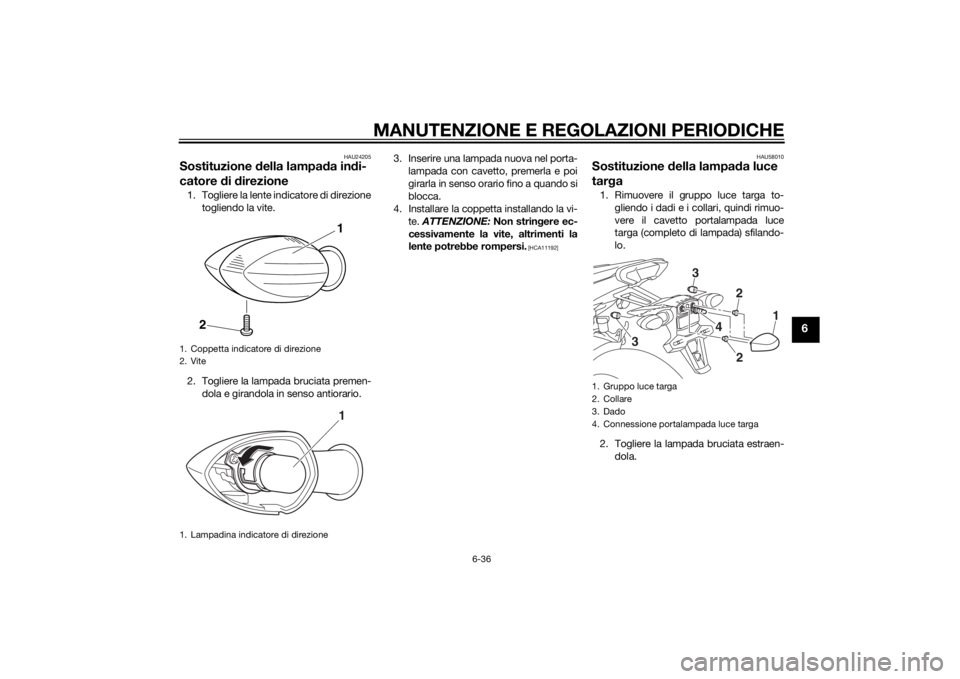

1. Coppetta indicatore di direzione
2. Vite
1. Lampadina indicatore di direzione
1
2
1
1. Gruppo luce targa
2. Collare
3. Dado
4. Connessione portalampada luce targa
1
22
4
3
3
U2PPH0H0.book Page 36 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
3. Inserire una lampada nuova nel porta-lampada con cavetto.
4. Montare il portalampada con cavetto
(completo di lampada) premendolo,
quindi installare il gruppo luce targa
montando i collari e i dadi.
HAU25872
Ricerca e d eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.

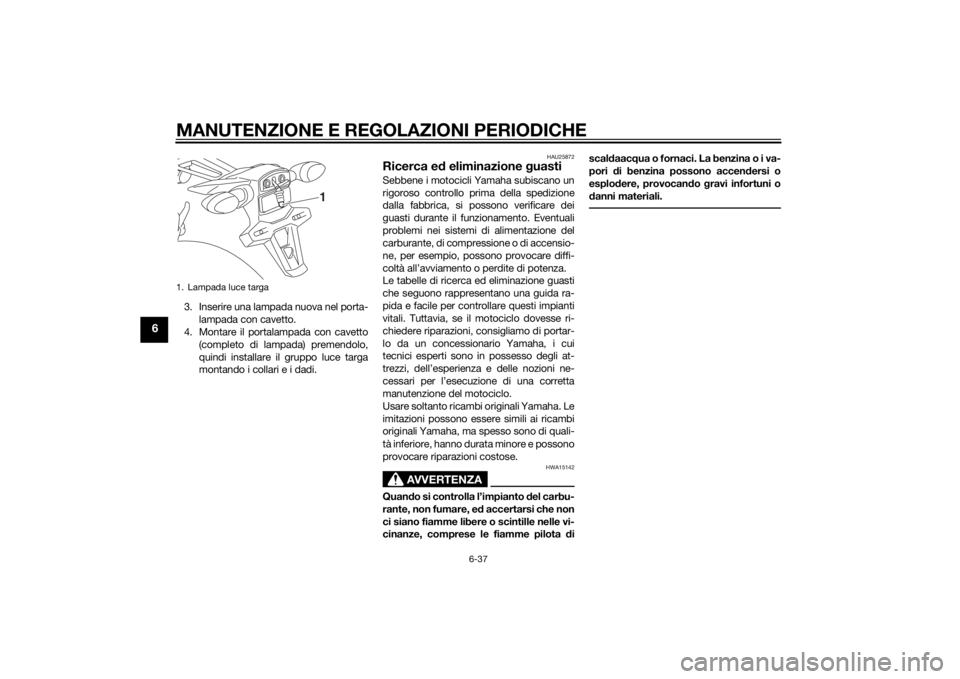

1. Lampada luce targa
1
U2PPH0H0.book Page 37 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
HAU42365
Tabelle di ricerca e d eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
U2PPH0H0.book Page 38 Thursday, July 10, 2014 3:12 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
Surriscaldamento del motore
AVVERTENZA
HWA10401
 Non to gliere il tappo d el radiatore quan do il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a quan do il motore si è raffre ddato.
 Dopo aver tolto il bullone di fermo del tappo d el radiatore, mettere un panno spesso, come un asciug amano, sul tappo del
ra diatore, e poi g irarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione resi dua di fuoriuscire.
Quan do cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi tog lierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2PPH0H0.book Page 39 Thursday, July 10, 2014 3:12 PM
