Instrument och kontrollfunktioner
3-17
3
4. Om du inte kan starta motorn med nå-gon av standardnycklarna tar du med
dig motorcykeln och alla tre nycklar till
en Yamaha-återförsäljare och låter
dem återregistrera dem.
MAU47634
D-läge (körläge)D-läge är ett elektroniskt styrt motorpres-
tandasystem med tre inställningslägen
(“STD”, “A”, och “B”).
Tryck på drivlägesknappen “MODE” för att
växla mellan lägena. (Se sidan 3-19 för en
beskrivning av körlägeskontakten.)TIPSInnan du använder D-läge ska du se till att
du förstår hur det fungerar och hur körlä-
geskontakten används.Läge “STD”
Läge “STD” är lämplig för olika körförhål-
landen.
I detta läge kan föraren få en mjuk och
sportig körbarhet från det låga varvtalsom-
rådet till det höga. Läge “A”
Läge “A” ger ett sportigare motorsvar vid
låga varvtal och i mellanregistret jämfört
med läge “STD”.
Läge “B”
Läge “B” ger ett svar som är något mindre
vass i jämförelse med läge “STD” och läm-
par sig för körsituationer som kräver ett
känsligare svar på gaspådrag.1. Drivlägesknapp “MODE”
1
U2PPM2M0.book Page 17 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-18
3
MAU1234H
StyrarmaturerVänsterHöger
MAU54201
Knapp för avbländning/helljusblink
“ / /PASS”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
Om du vill blinka med helljuset trycker du
på knappens “PASS”-sida när halvljuset är
tänt.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU54212
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-1
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU42342
Varningslampan för motorproblem samt
varningslampan för ABS kan tändas när
tändningsnyckeln vrids till läge “ON” och
startknappen trycks in, men det betyder
inte att det är något fel.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
1. Väljarknapp “ / ”
2. Menyknapp “MENU”
3. Knapp för
avbländning/helljusblink “ / /PASS”
4. Blinkersomkopplare “ / ”
5. Signalknapp “ ”
2
1
345
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
23
U2PPM2M0.book Page 18 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-19
3
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU59010
Menyknapp “MENU”
Denna knapp används för att göra olika val
för inställningslägesdisplayen i multi-funk-
tionsmätaren.
Se “Multi-funktionsmätare” på sidan 3-5 för
ytterligare information.
MAU59000
Väljarknapp “ / ”
Denna knapp används för att göra olika val
för informationsdisplayen och inställnings-
lägesdisplayen i multi-funktionsmätaren.
Se “Multi-funktionsmätare” på sidan 3-5 för
ytterligare information.
MAU47496
Drivlägesknapp “MODE”
VARNING
MWA15341
Ändra inte körläget medan fordonet för-
flyttar sig.Använd denna knapp för att ändra drivläge
mellan “STD”, “A”, eller “B” i följande ord-
ning:
STD → A → B → STD
Gashandtaget måste vara helt stängt för att
körläget ska kunna ändras. (Se sidan 3-17
för en förklaring över varje drivläge.)TIPS Läget är som standard inställt på
“STD”. Läget återställs till “STD” när
nyckeln vrids till “OFF”.
 Det inställda läget visas på displayen
för körläge. (Se sidan 3-8.)
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-34.)1. Kopplingshandtag
1
U2PPM2M0.book Page 19 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-20
3
MAU12872
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
MAU26825
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. För att justera avståndet mellan
bromshandtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
1. Växelpedal
1
1. Bromshandtag
2. Avstånd mellan bromshandtag och gas-handtag
3. Justerratt för bromshandtaget
4. “ ”-markering
2
3
4
1
1. Bromspedal
1
U2PPM2M0.book Page 20 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-21
3
MAU63040
ABSYamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.  ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
21
12
U2PPM2M0.book Page 21 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-22
3
MAU54271
AntispinnsystemAntispinnsystemet bidrar till motorcykelns
förmåga att behålla dragkraften när den ac-
celererar på hala ytor, som t.ex. på grusvä-
gar eller våta vägunderlag. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter be-
hov tills dragkraften har kommit igång igen.
“TCS”-indikerings-/varningslampan blinkar
för att visa att antispinnsystemet är inkopp-
lat.TIPSFöraren kan också lägga märke till en änd-
ring i ljuden som motorn och avgassyste-
met ger ifrån sig medan antispinnsystemet
är aktivt.
VARNING
MWA15432
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precissom med alla motorcyklar ska du vara
försiktig när du närmar dig ytor som kan
vara hala, och undvika verkligt hala ytor.
När nyckeln vrids till “ON” aktiveras antis-
pinnsystemet automatiskt.
Antispinnsystemet kan bara slås på eller av
manuellt när nyckeln är i “ON”-läget och
motorcykeln stannats.TIPSStäng av antispinnsystemet om du behöver
frigöra bakhjulet när
motorcykeln har kört
fast i lera, sand eller andra lösa underlag.VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 6-16.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.
Slå på/av antispinnsystemet
VARNING
MWA15441
Se till att du stannar fordonet innan du
ändrar inställningarna för antispinnsys-
temet. Du kan distraheras om du ändrar
inställningar när du kör vilket ökar risken
för en olycka.Om du vill stänga av antispinnsystemet hål-
ler du “TCS”-knappen på multi-funktions-
mätaren intryckt i minst två sekunder.
“TCS”-indikerings-/varningslampan tänds.
Om du vill slå på antispinnsystemet trycker
du på “TCS”-knappen igen. “TCS”-indike-
rings-/varningslampan slocknar.1. “TCS”-knapp
2. Indikerings-/varningslampa för antispinnsys- tem “TCS”
12
U2PPM2M0.book Page 22 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-23
3
Återställa
Antispinnsystemet inaktiveras under följan-
de förhållanden: Det bakre hjulet roterar medan mitt-
stödet är nedfällt och nyckeln är i läge
“ON”.
 Om antingen framhjulet eller bakhjulet
förlorar kontakten med marken med-
an du kör.
 Bakhjulet roterar överdrivet mycket.
Om antispinnsystemet har inaktiverats
tänds både “TCS”-indikerings-/varnings-
lampan och varningslampan för motorpro-
blem.
Återställa antispinnsystemetVrid nyckeln till “OFF”. Vänta i minst en se-
kund och vrid sedan tillbaka nyckeln till
“ON”. “TCS”-indikerings-/varningslampan
ska slockna och systemet aktiveras. Lam-
pan för motorproblem ska släckas efter att
motorcykeln kommer upp i minst 20 km/h
(12 mi/h). Om “TCS”-indikerings-/varnings-
lampan och/eller varningslampan för mo-
torproblem fortfarande lyser efter
återställningen kan motorcykeln köras,
men du bör låta en Yamaha-återförsäljare
kontrollera motorcykeln snarast möjligt.
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket 1. Tryck ner tanklocket i läge med nyck- eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
1. Lås upp.
2. Lucka i tanklock
2
1
U2PPM2M0.book Page 23 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-24
3
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera attdet inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
MAU58111
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett ok-
tantal på 95 eller högre. Om motorn knack-
ar (eller spikar) bör du använda ett bränsle
av annat märke. Om du använder blyfri
bensin kommer tändstiftens livslängd att
förlängas och underhållskostnaderna mins-
kar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
1
2
Rekommenderat bränsle: Blyfri bensin, premium (gasohol
[E10] kan användas)
Ta n k v o l y m : 18 L (4.8 US gal, 4.0 Imp.gal)
Reservtank, mängd:
2.6 L (0.69 US gal, 0.57 Imp.gal)
U2PPM2M0.book Page 24 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-25
3
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU51193
Bränsletankens ventilations- och
överloppsslangInnan du kör iväg: Kontrollera alla slangkopplingar.
 Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.
 Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.
 Kontrollera att alla slangar är dragna
genom klämman.
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
1. Bränsletankens ventilations- och överlopps-
slang
2. Klamma
21
U2PPM2M0.book Page 25 Friday, June 19, 2015 5:22 PM

Instrument och kontrollfunktioner
3-26
3
MAU65800
SadlarPassagerarsadel
För att ta bort passagerarsadeln1. Stoppa in nyckeln i sadellåsets nyck-elhål och vrid nyckeln moturs.
2. Lyft passagerarsadelns framände och dra sadeln framåt.
För att montera passagerarsadeln1. För in fästbyglarna i passagerarsa- delns bakkant i sadelhållarna som vi-
sas, tryck ner framänden på sadeln
och lås fast den på plats. 2. Ta ur nyckeln.
Förarens sadel
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Ta av locket och tryck sedan på förar- sadelns låsspak, som sitter under sa-
delns bakkant, åt vänster som visas
och lyft sedan av sadeln. För att montera förarens sadel
1. Montera locket med pilen riktad fram-
åt.
2. För in fästbyglarna i förarsadelns framkant i sadelhållaren enligt bilden,
tryck ned bakänden på sadeln och lås
fast den på plats.

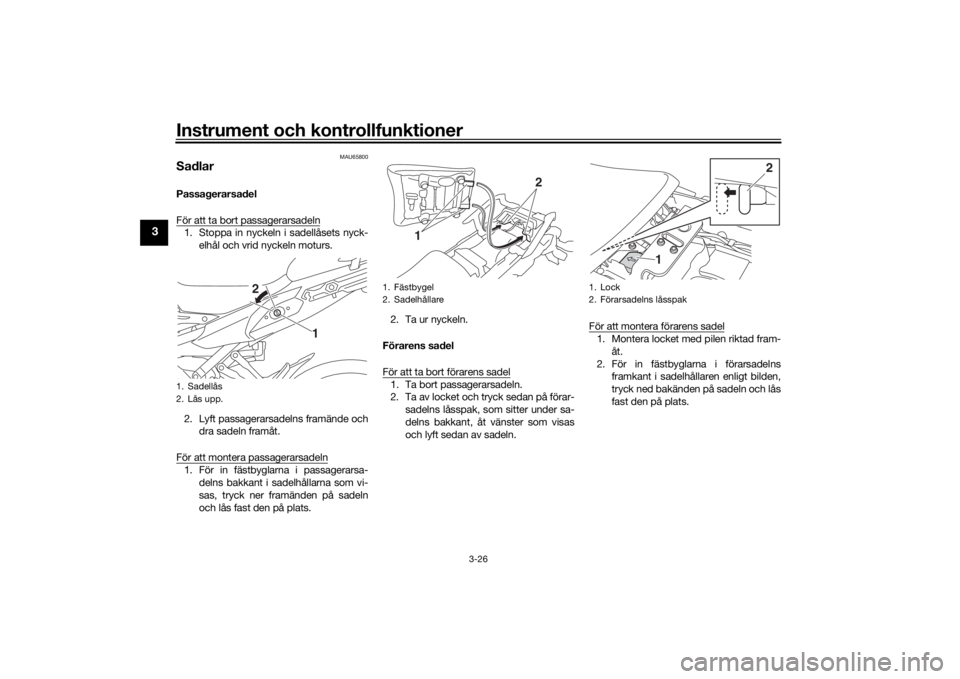

1. Sadellås
2. Lås upp.
1
2
1. Fästbygel
2. Sadelhållare
1 2
1. Lock
2. Förarsadelns låsspak
2
1
U2PPM2M0.book Page 26 Friday, June 19, 2015 5:22 PM
