Page 31 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-16
3
2. Den Menü-Wahlknopf drücken, dann
den Wahlknopf verwenden, um die zu
ändernde Anzeige auszuwählen, und
dann den Menü-Wahlknopf erneut
drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken. 4. Den Wahlknopf verwenden, um das
anzuzeigende Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken.
5. Nach Abschluss der Einstellungsän- derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf drücken, um zur
vorherigen Anzeige zurückzukehren. 6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.
Helligkeit des Anzeigeinstruments einstel-
len1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf drücken.

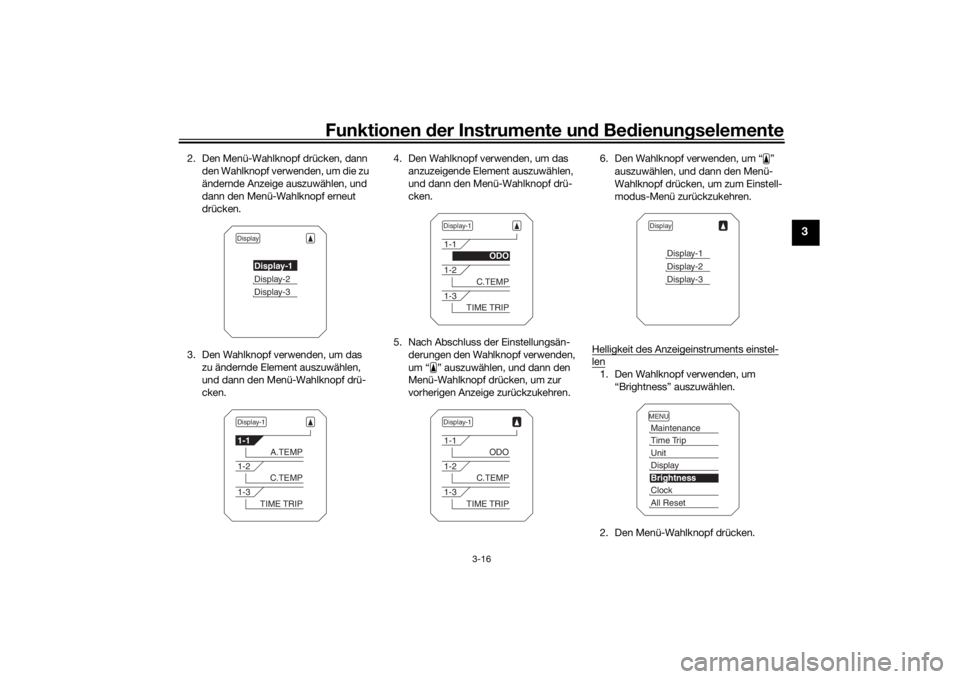

Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
UB5CG0G0.book Page 16 Thursday, December 14, 2017 10:06 AM
Page 32 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-17
3

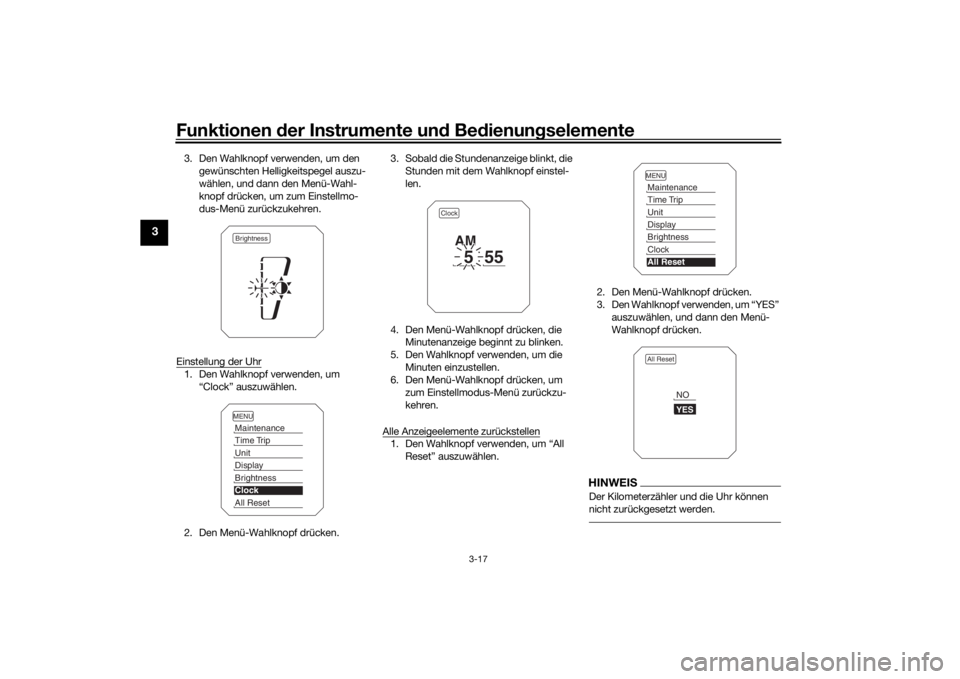

3. Den Wahlknopf verwenden, um den
gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf drücken, um zum Einstellmo-
dus-Menü zurückzukehren.
Einstellung der Uhr1. Den Wahlknopf verwenden, um “Clock” auszuwählen.
2. Den Menü-Wahlknopf drücken. 3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Wahlknopf einstel-
len.
4. Den Menü-Wahlknopf drücken, die Minutenanzeige beginnt zu blinken.
5. Den Wahlknopf verwenden, um die Minuten einzustellen.
6. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen. 2. Den Menü-Wahlknopf drücken.
3. Den Wahlknopf verwenden, um “YES”
auszuwählen, und dann den Menü-
Wahlknopf drücken.
HINWEISDer Kilometerzähler und die Uhr können
nicht zurückgesetzt werden.
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
UB5CG0G0.book Page 17 Thursday, December 14, 2017 10:06 AM
Page 33 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-18
3
GAU47636
D-Mo dus (Antrie bsmo dus)D-Modus ist ein elektronisch gesteuertes
Motorleistungssystem mit drei Betriebsar-
tenanwahlen: “STD”, “A” und “B”.
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Siehe Seite 3-20.)HINWEISVor Benutzung des D-Modus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters
vertraut sind.Mo dus “ STD”
Der Modus “STD” ist für verschiedene
Fahrbedingungen geeignet. In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und obe-
ren Geschwindigkeitsbereich geschmeidig
und sportlich fahren.
Mo
dus “A”
Modus “A” bietet im Vergleich zum Modus
“STD” ein sportlicheres Ansprechverhalten
des Motors im unteren und mittleren Ge-
schwindigkeitsbereich.
Mo dus “B”
Modus “B” bietet im Vergleich zum Modus
“STD” ein etwas weniger scharfes An-
sprechverhalten, wie es in Fahrsituationen
angebracht ist, die besonders gefühlvolle
Gasbetätigung erfordern.

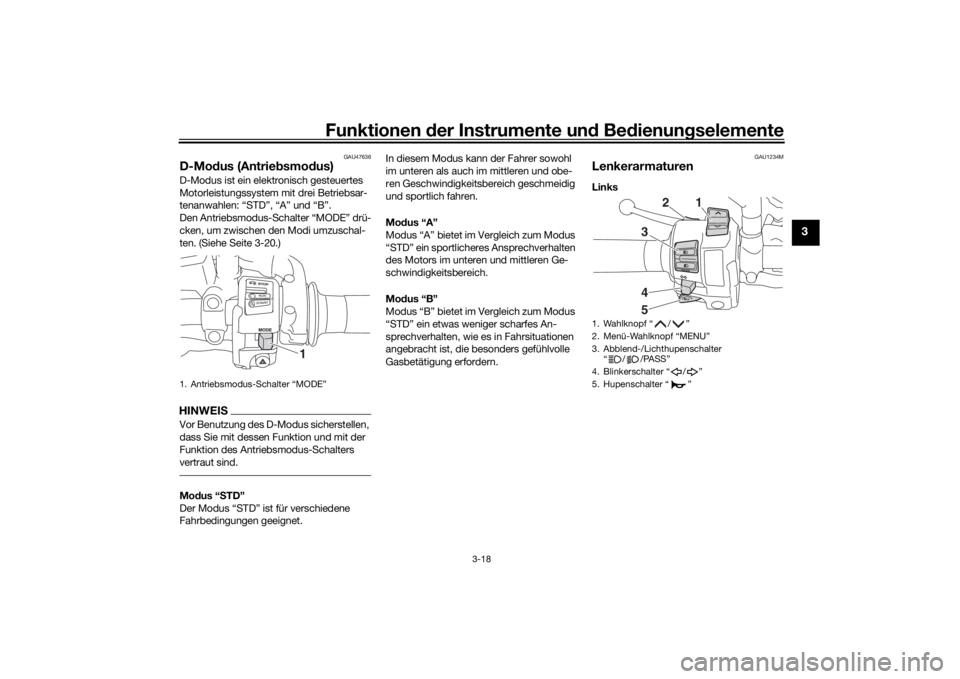

GAU1234M
LenkerarmaturenLinks
1. Antriebsmodus-Schalter “MODE”
1
1. Wahlknopf “ / ”
2. Menü-Wahlknopf “MENU”
3. Abblend-/Lichthupenschalter “ / /PASS”
4. Blinkerschalter “ / ”
5. Hupenschalter “ ”
2
1
345
UB5CG0G0.book Page 18 Thursday, December 14, 2017 10:06 AM
Page 34 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-19
3
Rechts
GAU54201
A bblen d-/Lichthupenschalter
“//PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212
S
topp/Betrie b/S tart- Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf). Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um
andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU59011
Menü-Wahlknopf “MENU”
Dieser Wahlknopf wird verwendet, um in
der Einstellmodus-Anzeige der Multifunkti-
onsmesser-Einheit eine Option auszuwäh-
len.
Siehe Multifunktionsmesser-Einheit auf
Seite 3-6 für nähere Informationen.
GAU59001
Wahlknopf “ / ”
Dieser Wahlknopf wird verwendet, um in
der Informationsanzeige und in der Einstell-
modus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe Multifunktionsmesser-Einheit auf
Seite 3-6 für nähere Informationen.
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
1
23
UB5CG0G0.book Page 19 Thursday, December 14, 2017 10:06 AM
Page 35 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-20
3
GAU77020
Antrie bsmo dus- Schalter “MODE”
WARNUNG
GWA15341
Währen d d er Fahrt den D-Mo dus nicht
wechseln.Mit diesem Schalter wird der Antriebsmo-
dus zwischen “STD”, “A” oder “B” in der
folgenden Reihenfolge umgeschaltet:
STD → A → B → STD
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein. (Beschreibung jedes einzelnen
Antriebsmodus siehe Seite 3-18.)HINWEIS Der aktuelle Antriebsmodus wird ge-
speichert, wenn der Schlüssel auf
“OFF” gestellt wird.
Der gewählte Modus wird in der An-
triebsmodusanzeige angezeigt. (Siehe
Seite 3-9.)

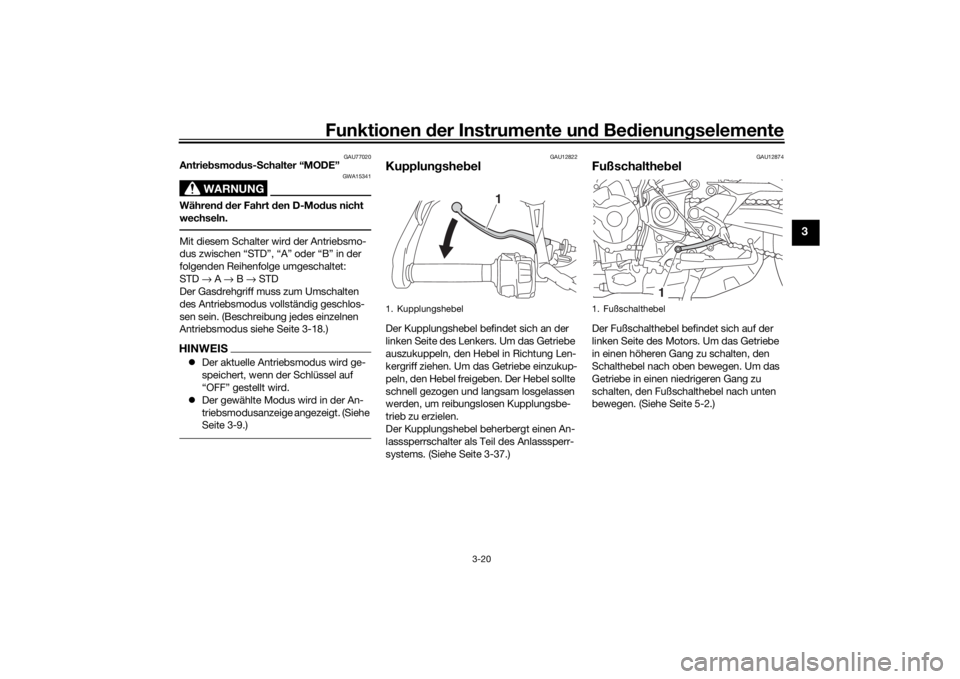

GAU12822
Kupplun gshe belDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-37.)
GAU12874
Fußschalthe belDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Schalthebel nach oben bewegen. Um das
Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-2.)
1. Kupplungshebel
1
1. Fußschalthebel
1
UB5CG0G0.book Page 20 Thursday, December 14, 2017 10:06 AM
Page 36 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-21
3

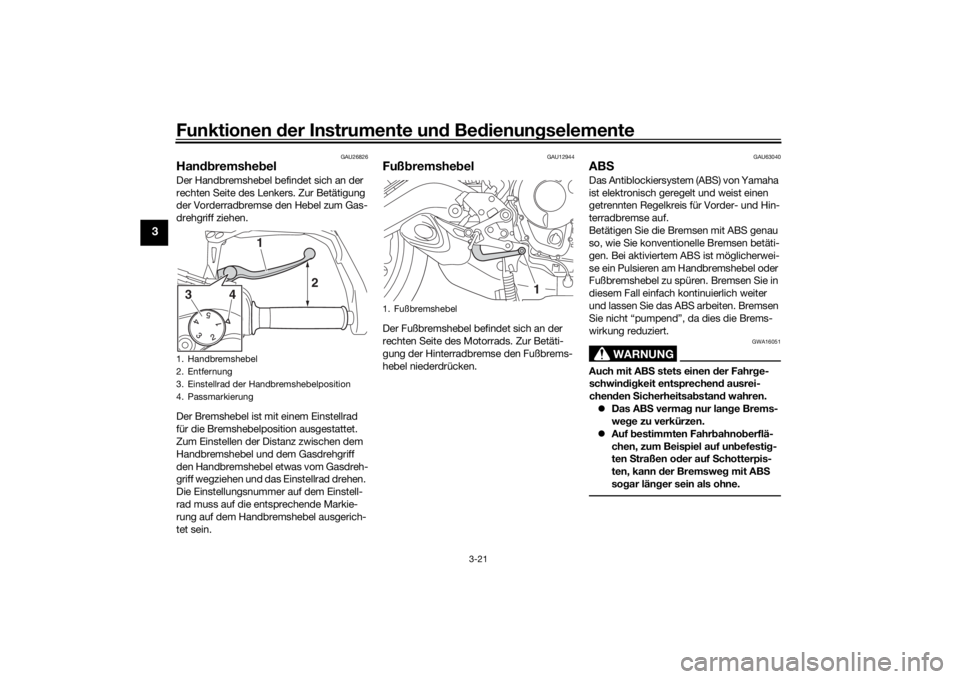

GAU26826
Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel etwas vom Gasdreh-
griff wegziehen und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
Das AB S verma g nur lan ge Brems-
weg e zu verkürzen.
Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
1. Handbremshebel
2. Entfernung
3. Einstellrad der Handbremshebelposition
4. Passmarkierung
2
3
4
1
1. Fußbremshebel
1
UB5CG0G0.book Page 21 Thursday, December 14, 2017 10:06 AM
Page 37 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-22
3
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichti g vor gehen, um den Ra dsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-

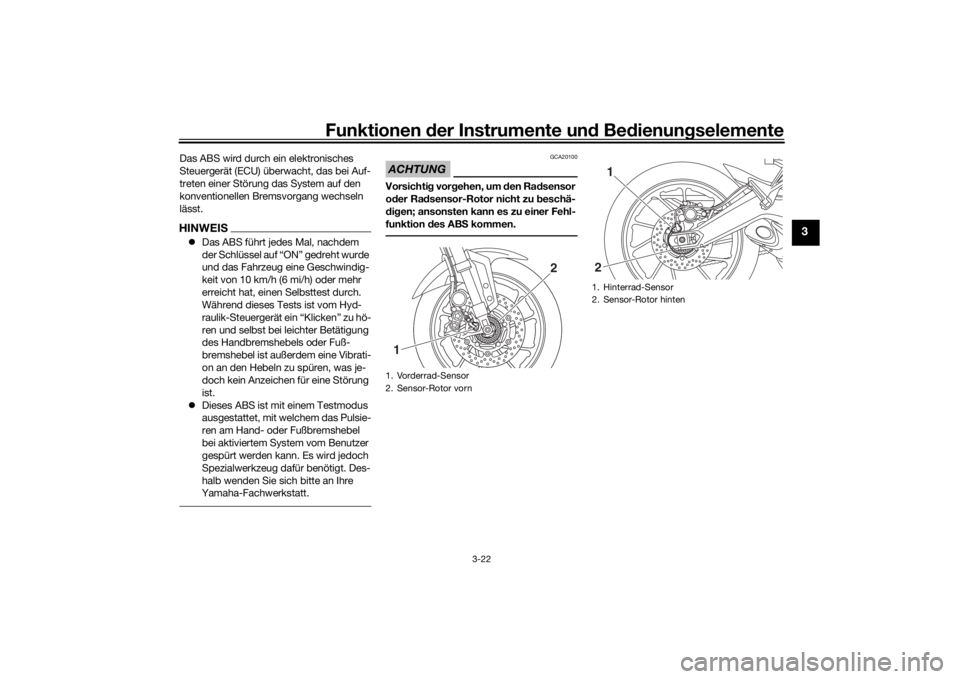

funktion des AB S kommen.1. Vorderrad-Sensor
2. Sensor-Rotor vorn1
2
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
1
2
UB5CG0G0.book Page 22 Thursday, December 14, 2017 10:06 AM
Page 38 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-23
3
GAU76314
TraktionskontrollsystemDas Traktionskontrollsystem (TCS) sorgt
dafür, dass bei Beschleunigungsvorgän-
gen auf rutschigen Oberflächen, wie z. B.
unbefestigten oder nassen Straßen, die
Traktion erhalten bleibt. Wenn die Senso-
ren erkennen, dass das Hinterrad zu rut-
schen beginnt (unkontrolliertes Durchdre-
hen), greift das Traktionskontrollsystem in
die Regelung der Motorleistung ein, um die
Traktion wiederherzustellen.
WARNUNG
GWA15433
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation an ge-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn bei scharfem
Nei gung swinkel zu stark beschleuni gt
wir d, od er währen d d es Bremsvor gan gs
un d sie kann ein Durchrutschen des Vor-
d erra ds nicht verhin dern. Wie mit je dem
Fahrzeu g sollte man sich Flächen, die
rutschi g sein könnten, vorsichtig annä-
hern un d b eson ders glatte Stellen mei-
d en.
Die “ ”-Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift. Sie be-
merken möglicherweise leichte Änderun-
gen der Motor- und Auspuffgeräusche,
wenn das Traktionskontrollsystem ein-
greift.
Wenn das Traktionskontrollsystem auf
“OFF” gestellt wurde, leuchtet die
Kontrollleuchte “ ” auf.
Die TCS-Anzeige zeigt die aktuelle TCS-
Einstellung an. Es gibt drei Einstellungen.
TC S “OFF”
TCS “OFF” schaltet das Traktionskontroll-
system aus.
TC S “1” TCS “1” minimiert die
Eingriffe des Trakti-
onskontrollsystems.
TC S “2”
TCS “2” maximiert die Eingriffe des Trakti-
onskontrollsystems; bei einem Durchdre-
hen der Räder wird am stärksten eingegrif-
fen.
HINWEIS Wenn der Schlüssel auf “ON” gedreht
wird, wird die Traktionskontrolle ein-
geschaltet und auf “1” oder “2” ge-
stellt (je nachdem, was ausgewählt
war).
Wenn das Fahrzeug in Schlamm,
Sand oder Ähnlichem stecken geblie-
ben ist, das Traktionskontrollsystem
ausschalten, damit das Hinterrad sich
befreien kann.ACHTUNG
GCA16801
Nur die vor geschrie benen Reifen ver-
wen den. ( Siehe Seite 6-16.) Wer den Rei-
fen an derer Größe verwen det, kann das
Traktionskontrollsystem die Reifenrota-
tion nicht exakt re geln.

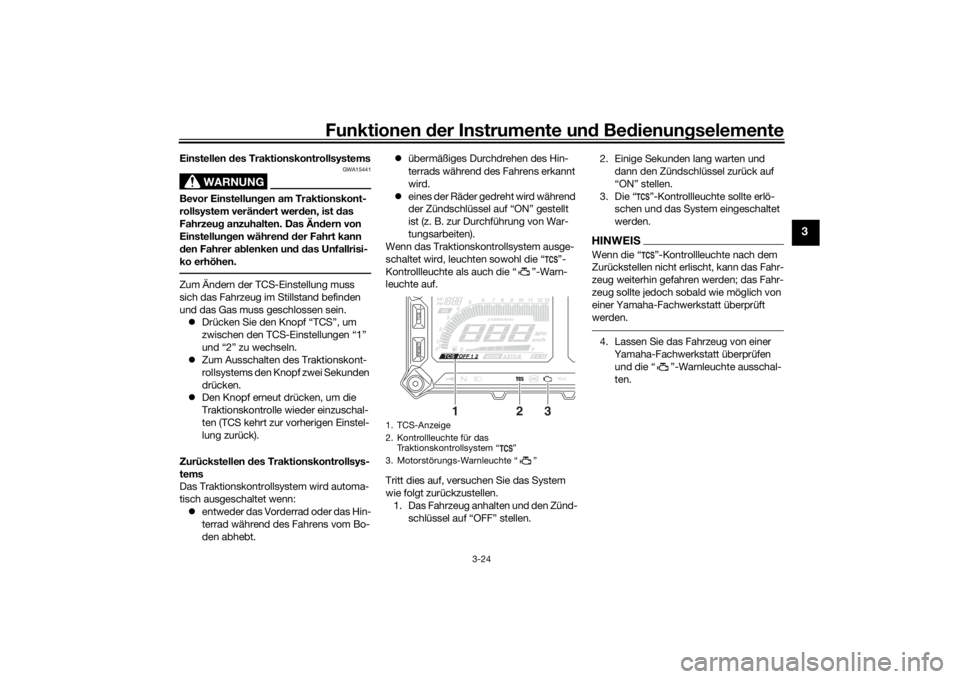

1. “TCS”-Knopf
2. TCS-Anzeige
3. Kontrollleuchte für das
Traktionskontrollsystem “ ”
13
2
UB5CG0G0.book Page 23 Thursday, December 14, 2017 10:06 AM
Page 39 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-24
3
Einstellen des Traktionskontrollsystems
WARNUNG
GWA15441
Bevor Einstellun gen am Traktionskont-
rollsystem verän dert wer den, ist d as
Fahrzeu g anzuhalten. Das Än dern von
Einstellun gen währen d d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.Zum Ändern der TCS-Einstellung muss
sich das Fahrzeug im Stillstand befinden
und das Gas muss geschlossen sein. Drücken Sie den Knopf “TCS”, um
zwischen den TCS-Einstellungen “1”
und “2” zu wechseln.
Zum Ausschalten des Traktionskont-
rollsystems den Knopf zwei Sekunden
drücken.
Den Knopf erneut drücken, um die
Traktionskontrolle wieder einzuschal-
ten (TCS kehrt zur vorherigen Einstel-
lung zurück).
Zurückstellen des Traktionskontrollsys-
tems
Das Traktionskontrollsystem wird automa-
tisch ausgeschaltet wenn: entweder das Vorderrad oder das Hin-
terrad während des Fahrens vom Bo-
den abhebt.
übermäßiges Durchdrehen des Hin-
terrads während des Fahrens erkannt
wird.
eines der Räder gedreht wird während
der Zündschlüssel auf “ON” gestellt
ist (z. B. zur Durchführung von War-
tungsarbeiten).
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchten sowohl die “ ”-
Kontrollleuchte als auch die “ ”-Warn-
leuchte auf.
Tritt dies auf, versuchen Sie das System
wie folgt zurückzustellen.
1. Das Fahrzeug anhalten und den Zünd- schlüssel auf “OFF” stellen. 2. Einige Sekunden lang warten und
dann den Zündschlüssel zurück auf
“ON” stellen.
3. Die “ ”-Kontrollleuchte sollte erlö- schen und das System eingeschaltet
werden.
HINWEISWenn die “ ”-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft
werden.4. Lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und die “ ”-Warnleuchte ausschal-
ten.

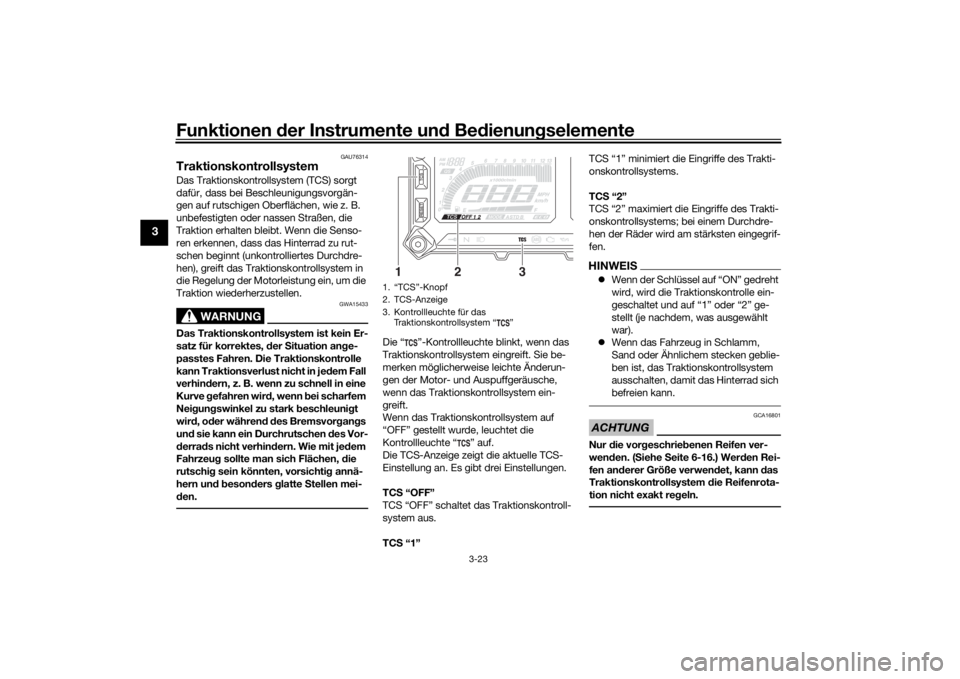

1. TCS-Anzeige
2. Kontrollleuchte für das Traktionskontrollsystem “ ”
3. Motorstörungs-Warnleuchte “ ”
12
3
UB5CG0G0.book Page 24 Thursday, December 14, 2017 10:06 AM
Page 40 of 112
Funktionen der Instru mente un d Be dienun gselemente
3-25
3
GAU13076
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, d ass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UB5CG0G0.book Page 25 Thursday, December 14, 2017 10:06 AM
