Säkerhetsinformation
1-4
1
bli instabil vid sidvindar. Sådana till-
behör kan även orsaka instabilitet
när man kör om eller blir omkörd av
stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i motorcy-
kelns elektriska system kan elfel upp-
stå, vilket kan orsaka en farlig förlust
av ljus eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är konstruerade för att mot-
svara fordonets prestandaegenskaper och
ge den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Däckspecifikationer och in-
formation om underhåll och byte av däck
finns på sidan 6-16. Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
Ta bort alla lösa föremål från motorcy-
keln.
Se till att bränslekranen (om det finns
någon) är i avstängt läge och att det
inte läcker bränsle.
Lägg i en växel (för modeller med ma-
nuell växellåda).
Säkra motorcykeln med sling eller
lämpliga remmar som är fastsatta på
massiva delar på motorcykeln, t.ex.
ramen eller den tredelade klämman på
den övre framgaffeln (inte på gummi-
monterade styren, blinkers eller delar
som kan gå sönder). Välj remmarnas
placering noga så att de inte skaver
mot lackade ytor under transporten.
Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att motorcykeln inte studsar för myck-
et under transporten.
UB5CM0M0.book Page 4 Wednesday, December 20, 2017 3:39 PM
Page 12 of 106
Beskrivning
2-1
2
MAU10411

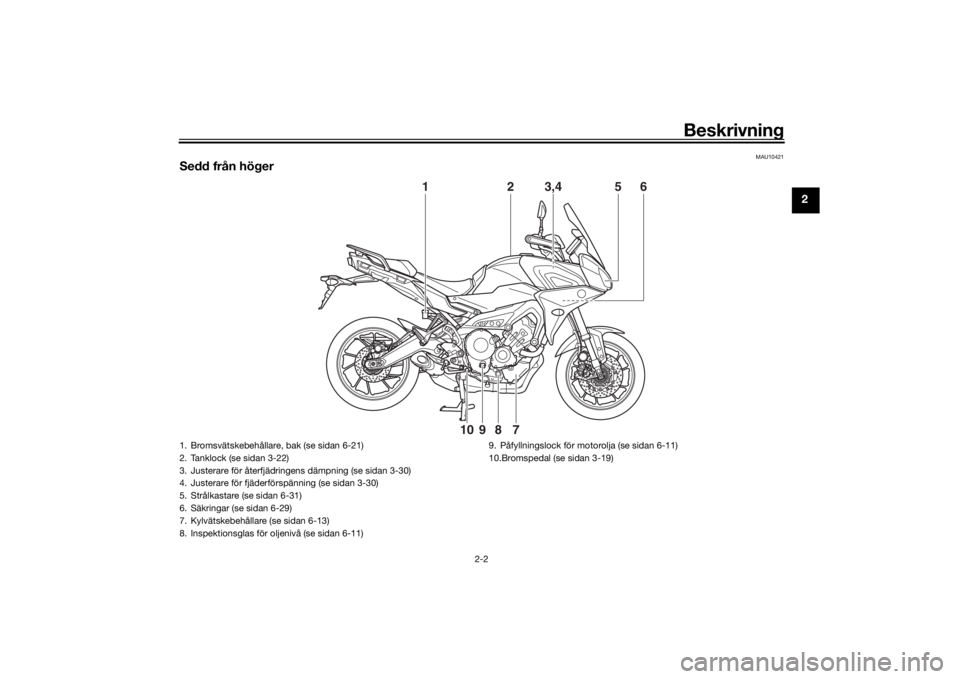

Sedd från vänster
2
1
3
4
5,6
7
10
11
8
9
1. Vindruta (se sidan 3-29)
2. Justerare för återfjädringens dämpning (se sidan 3-32)
3. Batteri (se sidan 6-27)
4. Säkringar (se sidan 6-29)
5. Förvaringsfack (se sidan 3-29)
6. Verktygssats (se sidan 6-2)
7. Sadellås (se sidan 3-25)
8. Justerare för fjäderförspänning (se sidan 3-32) 9. Växelpedal (se sidan 3-18)
10.Oljeavtappningsplugg (se sidan 6-11)
11.Oljefilterinsats (se sidan 6-11)UB5CM0M0.book Page 1 Wednesday, December 20, 2017 3:39 PM
Page 13 of 106
Beskrivning
2-2
2
MAU10421
Sedd från höger
1
2
3,4
5
6
7
8
9
10
1. Bromsvätskebehållare, bak (se sidan 6-21)
2. Tanklock (se sidan 3-22)
3. Justerare för återfjädringens dämpning (se sidan 3-30)
4. Justerare för fjäderförspänning (se sidan 3-30)
5. Strålkastare (se sidan 6-31)
6. Säkringar (se sidan 6-29)
7. Kylvätskebehållare (se sidan 6-13)
8. Inspektionsglas för oljenivå (se sidan 6-11)9. Påfyllningslock för motorolja (se sidan 6-11)
10.Bromspedal (se sidan 3-19)
UB5CM0M0.book Page 2 Wednesday, December 20, 2017 3:39 PM
Page 14 of 106
Beskrivning
2-3
2
MAU10431

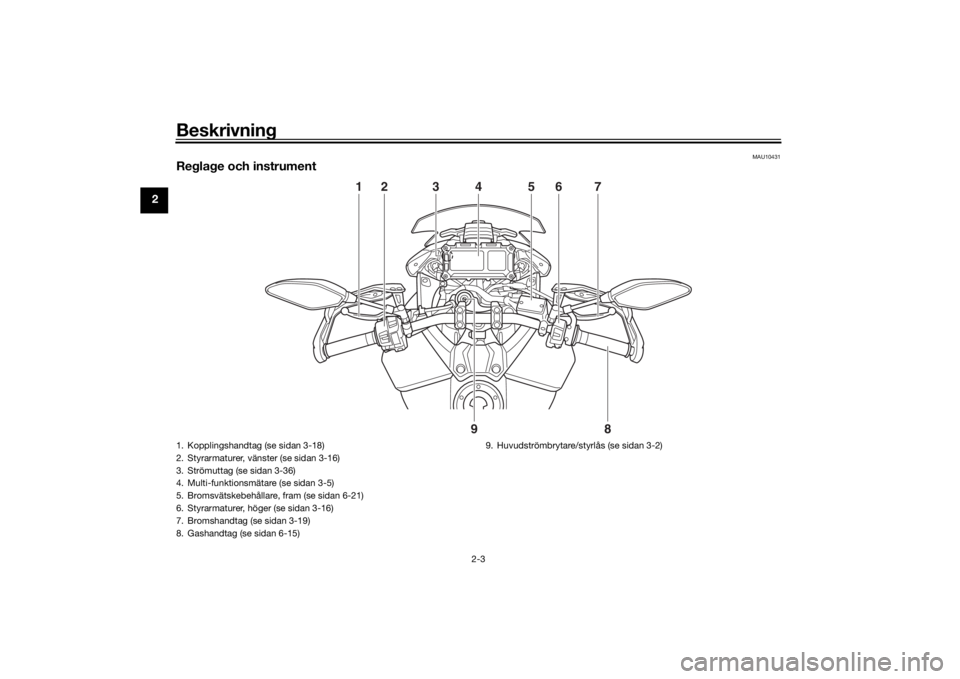

Reglage och instrument
1
2
78
9
6
5
3
4
1. Kopplingshandtag (se sidan 3-18)
2. Styrarmaturer, vänster (se sidan 3-16)
3. Strömuttag (se sidan 3-36)
4. Multi-funktionsmätare (se sidan 3-5)
5. Bromsvätskebehållare, fram (se sidan 6-21)
6. Styrarmaturer, höger (se sidan 3-16)
7. Bromshandtag (se sidan 3-19)
8. Gashandtag (se sidan 6-15)9. Huvudströmbrytare/styrlås (se sidan 3-2)UB5CM0M0.book Page 3 Wednesday, December 20, 2017 3:39 PM
Page 15 of 106
Instrument och kontrollfunktioner
3-1
3
MAU10978
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel (med
ett rött grepp)
två standardnycklar (med ett svart
grepp) som kan återregistreras med
nya koder
en transponder (som sitter i kodåterre-
gistreringsnyckeln)
en startspärrenhet
en ECU
en indikeringslampa för startspärrsys-
tem (Se sidan 3-4.) Nyckeln med det röda greppet används för
att registrera koder i varje standardnyckel.
Eftersom återregistrering är en komplicerad
åtgärd bör du ta motorcykeln tillsammans
med alla tre nycklarna till en Yamaha-åter-
försäljare för att få dem återregistrerade.
Använd inte nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ-
das för återregistrering av standardnycklar-
na. Använd alltid en standardnyckel för att
köra fordonet.
VIKTIGT
MCA11822
HÅLL REDA PÅ KODÅTERREGIST-
RERINGSNYCKELN SÅ ATT DU
INTE TAPPAR BORT DEN! KON-
TAKTA DIN ÅTERFÖRSÄLJARE OM
DU TAPPAR BORT DEN! Om du
tappar bort kodåterregistrerings-
nyckeln är det omöjligt att registre-
ra nya koder i standardnycklarna.
Standardnycklarna kan fortfarande
användas för att starta fordonet,
men om en ny kod krävs (dvs, om
en ny standardnyckel tillverkas eller
om du tappar bort alla nycklar),
måste hela startspärrsystemet by-
tas. Av denna anledning bör du bara
använda standardnycklar och hålla
kodåterregistreringsnyckeln i sä-
kert förvar.
Doppa inte någon nyckel i vatten.
Utsätt inte någon nyckel för alltför
höga temperaturer.
Placera inte någon nyckel i närhe-
ten av magneter (tänk på att även
högtalare har magneter).
Placera inga föremål som sänder
elektriska signaler nära någon
nyckel.
Lägg inga tunga föremål på någon
nyckel.
Slipa inte eller förändra formen på
någon nyckel.
Ta inte isär plastdelen på någon
nyckel.
Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.
Håll standardnycklarna samt nyck-
larna till startspärrsystemet borta
från fordonets återregistrerings-
nyckel.
Håll andra nycklar för startspärr-
system borta från huvudströmbry-
taren eftersom det kan ge upphov
till signalstörning.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
UB5CM0M0.book Page 1 Wednesday, December 20, 2017 3:39 PM
Page 16 of 106

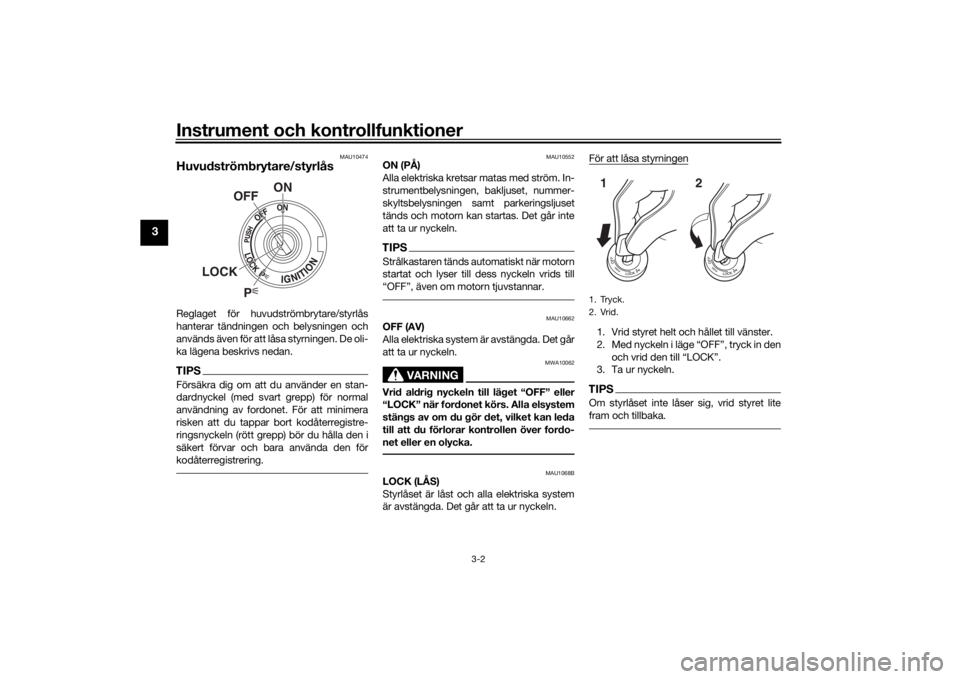

Instrument och kontrollfunktioner
3-2
3
MAU10474
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU10552
ON (PÅ)
Alla elektriska kretsar matas med ström. In-
strumentbelysningen, bakljuset, nummer-
skyltsbelysningen samt parkeringsljuset
tänds och motorn kan startas. Det går inte
att ta ur nyckeln.TIPSStrålkastaren tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till
“OFF”, även om motorn tjuvstannar.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU1068B
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.12
UB5CM0M0.book Page 2 Wednesday, December 20, 2017 3:39 PM
Page 17 of 106

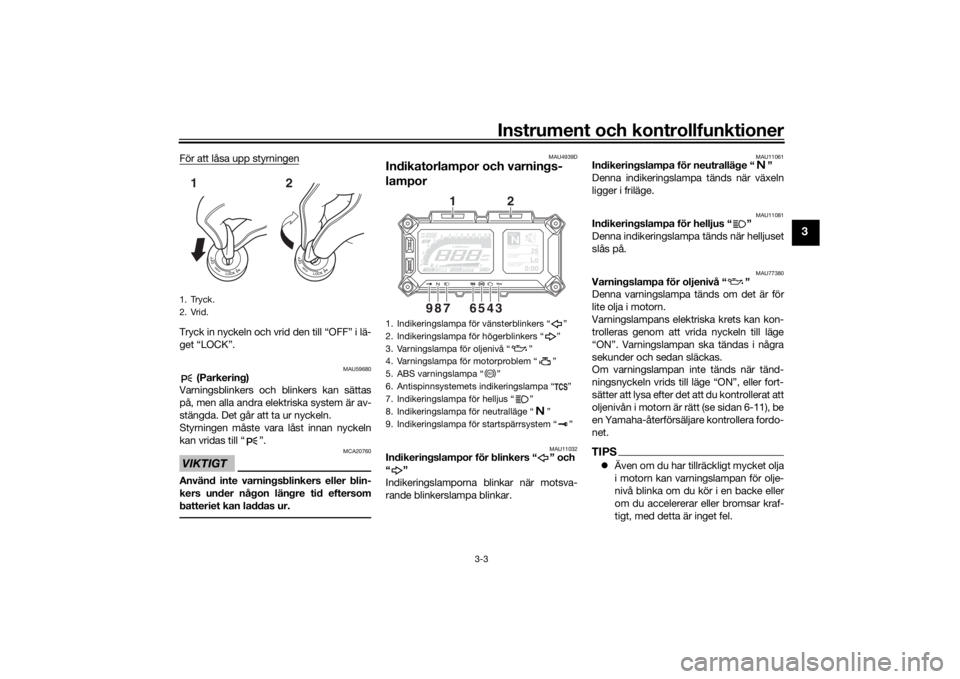

Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAU59680
(Parkering)
Varningsblinkers och blinkers kan sättas
på, men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA20760
Använd inte varningsblinkers eller blin-
kers under någon längre tid eftersom
batteriet kan laddas ur.
MAU4939D
Indikatorlampor och varnings-
lampor
MAU11032
Indikeringslampor för blinkers “ ” och
“”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU77380
Varningslampa för oljenivå “ ”
Denna varningslampa tänds om det är för
lite olja i motorn.
Varningslampans elektr iska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan in te tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att du kontrollerat att
oljenivån i motorn är rätt (se sidan 6-11), be
en Yamaha-återförsäljare kontrollera fordo-
net.TIPS Även om du har tillräckligt mycket olja
i motorn kan varnin gslampan för olje-
nivå blinka om du kör i en backe eller
om du accelererar eller bromsar kraf-
tigt, med detta är inget fel.
1. Tryck.
2. Vrid.12
1. Indikeringslampa för vänsterblinkers “ ”
2. Indikeringslampa för högerblinkers “ ”
3. Varningslampa för oljenivå “ ”
4. Varningslampa för motorproblem “ ”
5. ABS varningslampa “ ”
6. Antispinnsystemets indikeringslampa “ ”
7. Indikeringslampa för helljus “ ”
8. Indikeringslampa för neutralläge “ ”
9. Indikeringslampa för startspärrsystem “ ”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2
ABS
UB5CM0M0.book Page 3 Wednesday, December 20, 2017 3:39 PM
Page 18 of 106

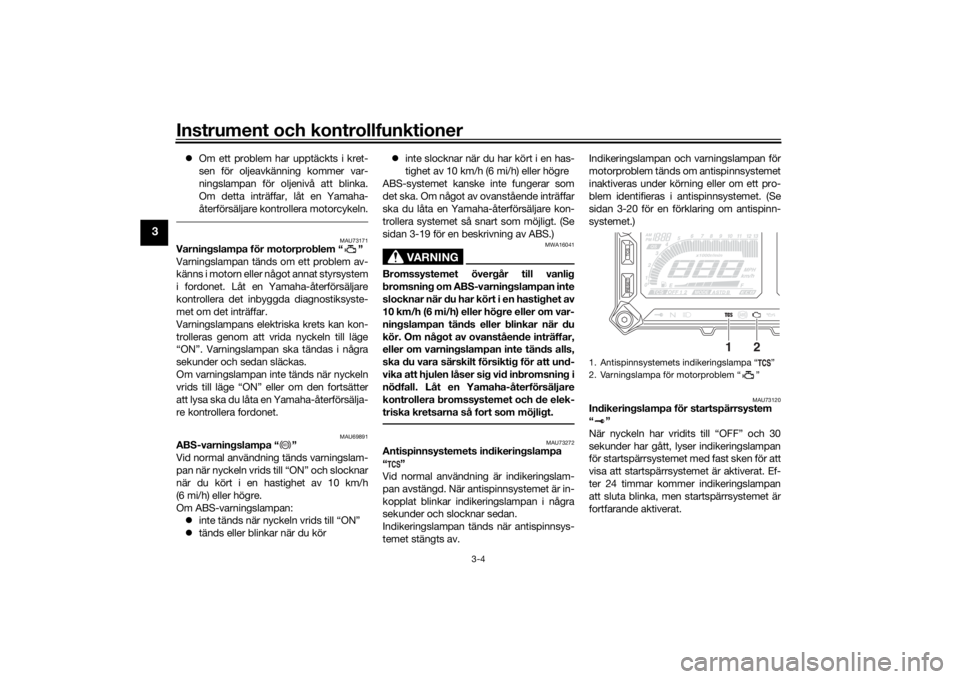

Instrument och kontrollfunktioner
3-4
3
Om ett problem har upptäckts i kret-
sen för oljeavkänning kommer var-
ningslampan för oljenivå att blinka.
Om detta inträffar, låt en Yamaha-
återförsäljare kontrollera motorcykeln.
MAU73171
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Ya maha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids till läge “ON” eller om den fortsätter
att lysa ska du låta en Yamaha-återförsälja-
re kontrollera fordonet.
MAU69891
ABS-varningslampa “ ”
Vid normal användning tänds varningslam-
pan när nyckeln vrids till “ON” och slocknar
när du kört i en hastighet av 10 km/h
(6 mi/h) eller högre.
Om ABS-varningslampan: inte tänds när nyckeln vrids till “ON”
tänds eller blinkar när du kör
inte slocknar när du har kört i en has-
tighet av 10 km/h (6 mi/h) eller högre
ABS-systemet kanske inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon-
trollera systemet så snart som möjligt. (Se
sidan 3-19 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om ABS-varningslampan inte
slocknar när du har kört i en hastighet av
10 km/h (6 mi/h) eller högre eller om var-
ningslampan tänds eller blinkar när du
kör. Om något av ovanstående inträffar,
eller om varningslampan inte tänds alls,
ska du vara särskilt försiktig för att und-
vika att hjulen låser sig vid inbromsning i
nödfall. Låt en Yamaha-återförsäljare
kontrollera bromssystemet och de elek-
triska kretsarna så fort som möjligt.
MAU73272
Antispinnsystemets indikeringslampa
“”
Vid normal användning är indikeringslam-
pan avstängd. När antispinnsystemet är in-
kopplat blinkar indikeringslampan i några
sekunder och slocknar sedan.
Indikeringslampan tänds när antispinnsys-
temet stängts av. Indikeringslampan och varningslampan för
motorproblem tänds om antispinnsystemet
inaktiveras under körning eller om ett pro-
blem identifieras i antispinnsystemet. (Se
sidan 3-20 för en förklaring om antispinn-
systemet.)
MAU73120
Indikeringslampa för startspärrsystem
“”
När nyckeln har vridits till “OFF” och 30
sekunder har gått, lyser indikeringslampan
för startspärrsystemet med fast sken för att
visa att startspärrsystemet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
att sluta blinka, men startspärrsystemet är
fortfarande aktiverat.
ABS
1. Antispinnsystemets indikeringslampa “ ”
2. Varningslampa för motorproblem “ ”
1
2
UB5CM0M0.book Page 4 Wednesday, December 20, 2017 3:39 PM
Page 19 of 106
Instrument och kontrollfunktioner
3-5
3
Indikeringslampans elektriska krets kan
kontrolleras genom att vrida nyckeln till
läge “ON”. Indikeringslampan ska tändas i
några sekunder och sedan släckas.
Om indikatorlampan inte tänds när nyckeln
vrids till “ON”, om indikatorlampan fortsät-
ter att lysa eller om indikatorlampan blinkar
med ett mönster (startspärrsystemets indi-
katorlampa blinkar i ett mönster om ett pro-
blem avkänns i startspärrsystemet) ska du
låta en Yamaha-återförsäljare kontrollera
fordonet.TIPSOm startspärrsystemets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar befinner sig i närheten av huvudbryta-
ren. Andra startspärrnycklar kan ge
upphov till signalstörningar och förhin-
dra att motorn startar.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen
och försök starta motorn med en stan-
dardnyckel. 4. Om du inte kan starta motorn med nå-
gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
MAU76324
Multi-funktionsmätareMulti-funktionsmätaren är utrustad med
följande:
hastighetsmätare
varvräknare
klocka
bränslemätare
eco-indikering1. “RESET”-knapp
2. “TCS”-knapp
3. Klocka
4. Varvräknare
5. Hastighetsmätare
6. Visning för växelläge
7. Väljarfunktion för informationsdisplay
8. Informationsdisplay
9. Bränslemätare
10.Eco-indikator “ECO”
11.Visning av körläge
12.TCS-display
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
UB5CM0M0.book Page 5 Wednesday, December 20, 2017 3:39 PM
Page 20 of 106
Instrument och kontrollfunktioner
3-6
3
visning för växelläge
visning av körläge
TCS-display
informationsdisplay
inställningslägesdisplay
VARNING
MWA12423
Stanna fordonet inna n du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.TIPS Väljarknappen “ / ” och menyk-
nappen “MENU” är placerade på sty-
rets vänstra handtag. Med dessa
knappar kan du styra och ändra in-
ställningarna för multi-funktionsmäta-
ren.
För QS krävs ett tillbehör och det kan
inte väljas.
Nyckeln måste vara vriden till “ON”
innan brytare och knappar på styr-
handtaget kan användas.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
TIPSVäxla mellan kilometer och miles, se sidan
3-11.Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.
När nyckeln vrids till “ON” sveper varvräk-
naren över hela varvtalsområdet. Den åter-
går sedan till noll för att testa elkretsen.VIKTIGT
MCA23050
Undvik att varva motorn över högvarv-
talszonen på varvräknaren.
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1. Hastighetsmätare
12
1
1. Varvräknare
2. Zon för högt v/min
12
UB5CM0M0.book Page 6 Wednesday, December 20, 2017 3:39 PM
