YAMAHA TRACER 900 2018 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: TRACER 900, Model: YAMAHA TRACER 900 2018Pages: 106, PDF Size: 7.55 MB
Page 31 of 106
Instrument och kontrollfunktioner
3-17
3
Höger
MAU54201
Knapp för avbländning/helljusblink
“//PASS”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
Om du vill blinka med helljuset trycker du
på knappens “PASS”-sida när halvljuset är
tänt.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU54212
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra
igång motorn med startmotorn och tryck
sedan ned knappen mot “ ”. Se sidan 5-1
för startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU59011
Menyknapp “MENU”
Denna knapp används för att göra olika val
för inställningslägesdisplayen i multi-funk-
tionsmätaren.
Se avsnittet om multifunktionsmätaren på
sidan 3-5 för mer information.
MAU59001
Väljarknapp “ / ”
Denna knapp används för att göra olika val
för informationsdisplayen och inställnings-
lägesdisplayen i multi-funktionsmätaren.
Se avsnittet om multifunktionsmätaren på
sidan 3-5 för mer information.
MAU77020
Drivlägesknapp “MODE”
VARNING
MWA15341
Ändra inte körläget medan fordonet för-
flyttar sig.Använd denna knapp för att ändra drivläge
mellan “STD”, “A”, eller “B” i följande ord-
ning:
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
23
UB5CM0M0.book Page 17 Wednesday, December 20, 2017 3:39 PM
Page 32 of 106
Instrument och kontrollfunktioner
3-18
3
STD → A → B → STD
Gashandtaget måste vara helt stängt för att
körläget ska kunna ändras. (Se sidan 3-16
för en förklaring över varje drivläge.)TIPS Det aktuella drivläget sparas när nyck-
eln vrids till “OFF”.
Det inställda läget visas på displayen
för körläge. (Se sidan 3-8.)
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-34.)
MAU12874
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida. Tryck växlingshandtaget upp-
åt när du vill växla upp. Tryck ned växelpe-
dalen när du vill växla ned. (Se sidan 5-2.)
1. Kopplingshandtag
1
1. Växelpedal
1
UB5CM0M0.book Page 18 Wednesday, December 20, 2017 3:39 PM
Page 33 of 106
Instrument och kontrollfunktioner
3-19
3
MAU26826
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. Dra bromshandtaget en aning bort från
gashandtaget och vrid på justerratten när
du vill justera avståndet mellan broms-
handtaget och gashandtaget. Se till att in-
ställningsnumret på justerratten är inriktat
med passningsmärket på bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAU63040
ABSYamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS. ABS fungerar bäst vid långa in-
bromsningssträckor.
På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
1. Bromshandtag
2. Avstånd
3. Justerratt för bromshandtaget
4. Riktmarkering
2
3
4
1
1. Bromspedal
1
UB5CM0M0.book Page 19 Wednesday, December 20, 2017 3:39 PM
Page 34 of 106
Instrument och kontrollfunktioner
3-20
3
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
MAU76314
AntispinnsystemAntispinnsystemet (TCS) bidrar till motor-
cykelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okontrollerat sätt), så reg-
lerar antispinnsystemet motorns kraft efter
behov tills väggreppet har återställts.
VARNING
MWA15433
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precis
som med alla fordon ska du vara försik-
tig när du närmar dig ytor som kan vara
hala, och undvika verkligt hala ytor.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor1
2
1
2
UB5CM0M0.book Page 20 Wednesday, December 20, 2017 3:39 PM
Page 35 of 106
Instrument och kontrollfunktioner
3-21
3
“ ” Indikeringslampan blinkar när antis-
pinnsystemet är aktiverat. Du kan märka
små ändringar i ljuden från motorn och av-
gassystemet när systemet har kopplats in.
Indikeringslampan “ ” tänds när antis-
pinnsystemet ställs in på “OFF”.
TCS-displayen visar aktuell TCS-inställ-
ning. Tre inställningar finns.
TCS “OFF”
Med TCS “OFF” stängs antispinnsystemet
av.
TCS “1”
Med TCS “1” minimeras antispinnsyste-
mets systemreglering.
TCS “2”Med TCS “2” maximeras antispinnsyste-
mets systemreglering – hjulspinn regleras i
maximal utsträckning.
TIPS
Antispinnsystemet slås på och ställs
in på “1” eller “2” (beroende på vilket
som användes senast) när nyckeln
vrids till “ON”.
Stäng av antispinnsystemet om du
behöver frigöra bakhjulet när fordonet
har kört fast i lera, sand eller andra
lösa underlag.VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 6-16.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.Ställa in antispinnsystemet
VARNING
MWA15441
Se till att du stannar fordonet innan du
ändrar inställningarna för antispinnsys-
temet. Du kan distraheras om du ändrar
inställningar när du kör vilket ökar risken
för en olycka.
TCS-inställningarna kan bara ändras när
fordonet står stilla och gasen inte används.
Tryck på “TCS”-knappen när du vill
växla mellan TCS-inställningarna “1”
och “2”.
Tryck på knappen i två sekunder när
du vill stänga av antispinnsystemet.
Tryck på knappen igen när du vill slå
på antispinnsystemet (TCS återgår till
den föregående inställningen).
Återställa antispinnsystemet
Antispinnsystemet kommer automatiskt in-
aktiveras när: framhjulet eller bakhjulet förlorar kon-
takten med marken medan du kör.
alltför mycket bakhjulsspinn upptäcks
under körning.
ett av hjulen roteras med nyckeln i
läge “ON” (exempelvis när underhåll
genomförs).
Om antispinnsystemet är inaktiverat tänds
både “ ”-indikeringslampan och “ ”-
varningslampan.
1. “TCS”-knapp
2. TCS-display
3. Antispinnsystemets indikeringslampa “ ”
13
2
UB5CM0M0.book Page 21 Wednesday, December 20, 2017 3:39 PM
Page 36 of 106
Instrument och kontrollfunktioner
3-22
3
Om detta händer, försök inaktivera syste-
met på följande vis.1. Stanna fordonet och vrid nyckeln till läge “OFF”.
2. Vänta några sekunder och vrid tillbaka nyckeln till läget “ON”.
3. “ ”-indikeringslampan ska då släck-
as och systemet aktiveras.TIPSOm indikeringslampan “ ” fortfarande ly-
ser efter återställninge n kan du fortfarande
köra fordonet, men du bör låta en Yamaha-
återförsäljare kontrollera fordonet så fort
som möjligt.
4. Låt en Yamaha-återförsäljare kontrol- lera fordonet och inaktivera
varningslampan “ ”.
MAU13076
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket när nyckeln sitter kvar
i låset. Vrid nyckeln moturs 1/4 varv och ta
ur nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
1. TCS-display
2. Antispinnsystemets indikeringslampa “ ”
3. Varningslampa för motorproblem “ ”
12
3
1. Lucka i tanklock
2. Lås upp.
1
2
UB5CM0M0.book Page 22 Wednesday, December 20, 2017 3:39 PM
Page 37 of 106
Instrument och kontrollfunktioner
3-23
3

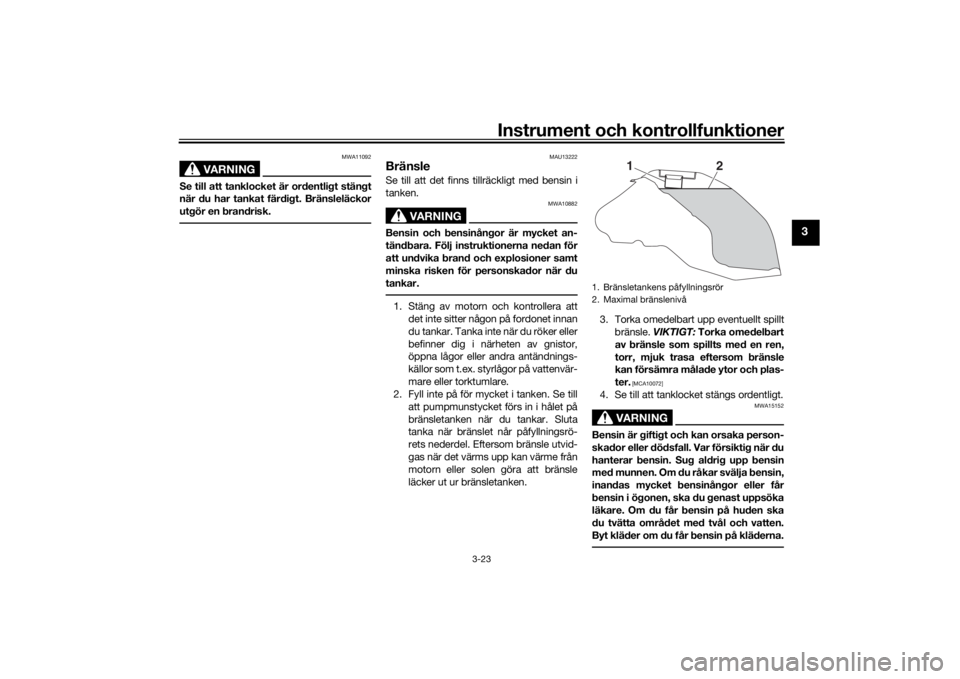

VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera attdet inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
1
2
UB5CM0M0.book Page 23 Wednesday, December 20, 2017 3:39 PM
Page 38 of 106
Instrument och kontrollfunktioner
3-24
3
MAU75300
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.
TIPSDetta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).
Kontrollera att bensinmunstycket har
samma märkning när du tankar.Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett ok-
tantal på 95 eller högre. Om motorn knack-
ar (eller spikar) bör du använda ett bränsle
av annat märke. Om du använder blyfri
bensin kommer tändstiftens livslängd att
förlängas och underhållskostnaderna mins-
kar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åstadkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU72972

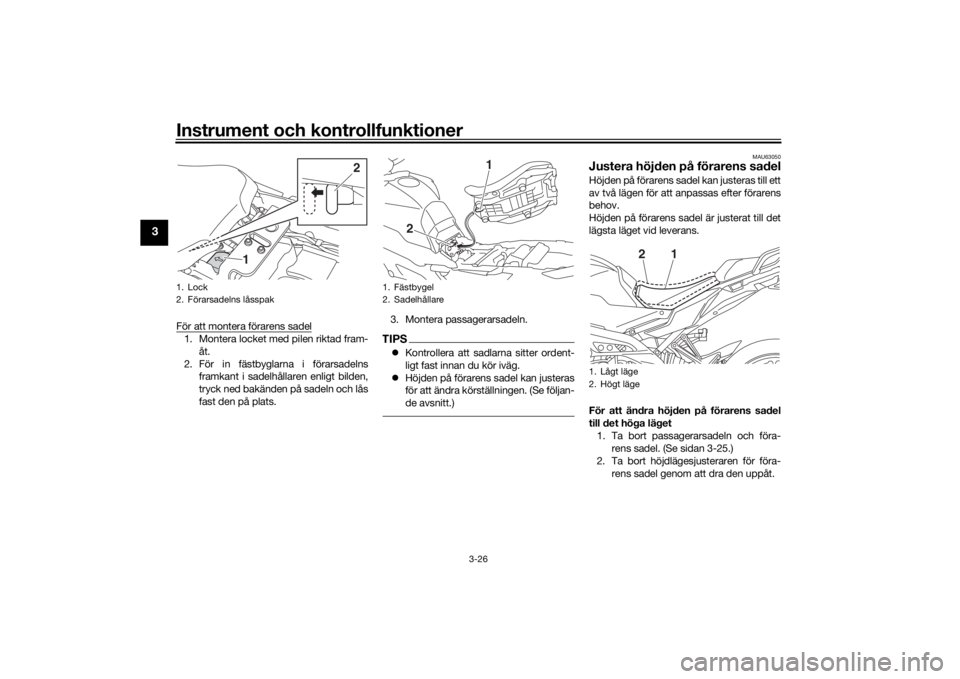

Bränsletankens överfyllnings-
slangInnan du använder fordonet: Kontrollera överfyllningsslangens an-
slutning och om den är skadad.
Kontrollera att överfyllningsslangen
inte är tilltäppt och att den har dragits
genom klämman.TIPSInformation om kanistern finns på sidan
6-11.
Rekommenderat bränsle:
Blyfri bensin, premium (gasohol
[E10] kan användas)
Ta n k v o l y m : 18 L (4.8 US gal, 4.0 Imp.gal)
Reservtank, mängd:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
1. Bränsletankens överfyllningsslang
2. Klamma
21
UB5CM0M0.book Page 24 Tuesday, May 15, 2018 9:49 AM
Page 39 of 106
Instrument och kontrollfunktioner
3-25
3
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor: Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
MAU65800
SadlarPassagerarsadel
För att ta bort passagerarsadeln1. Stoppa in nyckeln i sadellåsets nyck-
elhål och vrid nyckeln moturs.
2. Lyft passagerarsadelns framände och dra sadeln framåt.
För att montera passagerarsadeln1. För in fästbyglarna i passagerarsa- delns bakkant i sadelhållarna som vi-
sas, tryck ner framänden på sadeln
och lås fast den på plats. 2. Ta ur nyckeln.
Förarens sadel
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Ta av locket och tryck sedan på förar- sadelns låsspak, som sitter under sa-
delns bakkant, åt vänster som visas
och lyft sedan av sadeln.
1. Sadellås
2. Lås upp.
1
2
1. Fästbygel
2. Sadelhållare
2
1
UB5CM0M0.book Page 25 Wednesday, December 20, 2017 3:39 PM
Page 40 of 106
Instrument och kontrollfunktioner
3-26
3
För att montera förarens sadel1. Montera locket med pilen riktad fram-åt.
2. För in fästbyglarna i förarsadelns framkant i sadelhållaren enligt bilden,
tryck ned bakänden på sadeln och lås
fast den på plats. 3. Montera passagerarsadeln.
TIPS
Kontrollera att sadlarna sitter ordent-
ligt fast innan du kör iväg.
Höjden på förarens sadel kan justeras
för att ändra körställningen. (Se följan-
de avsnitt.)
MAU63050
Justera höjden på förarens sadelHöjden på förarens sadel kan justeras till ett
av två lägen för att anpassas efter förarens
behov.
Höjden på förarens sadel är justerat till det
lägsta läget vid leverans.
För att ändra höjden på förarens sadel
till det höga läget
1. Ta bort passagerarsadeln och föra- rens sadel. (Se sidan 3-25.)
2. Ta bort höjdlägesjusteraren för föra- rens sadel genom att dra den uppåt.
1. Lock
2. Förarsadelns låsspak
2
1
1. Fästbygel
2. Sadelhållare
2 1
1. Lågt läge
2. Högt läge
2
1
UB5CM0M0.book Page 26 Wednesday, December 20, 2017 3:39 PM
