YAMAHA TRACER 900 2018 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-24
6
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU44276

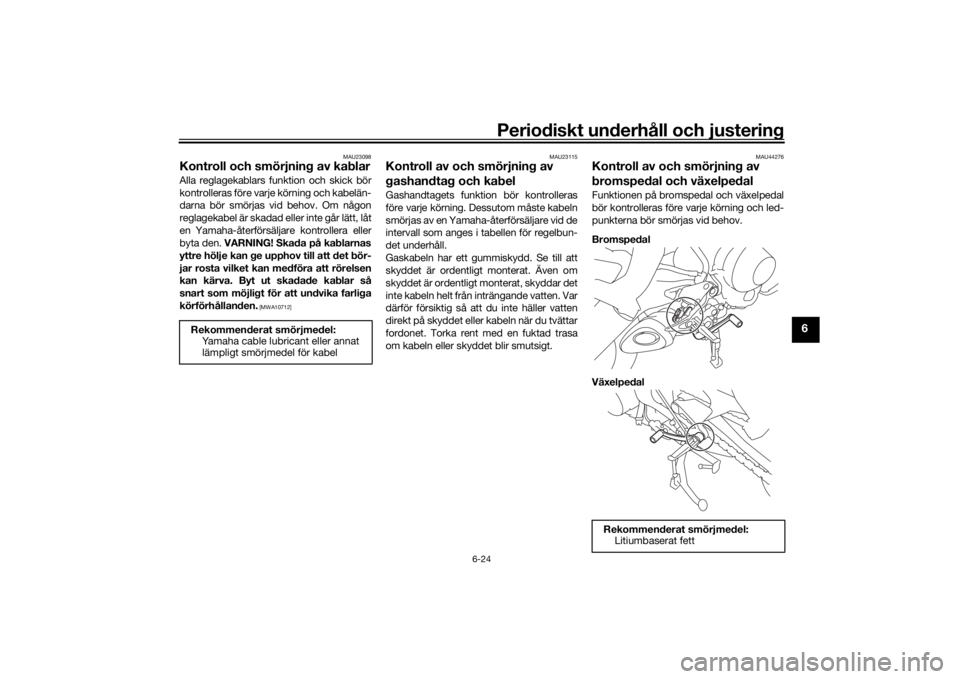

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
Rekommenderat smörjmedel:Litiumbaserat fett
UB5CM0M0.book Page 24 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-25
6
MAU23144

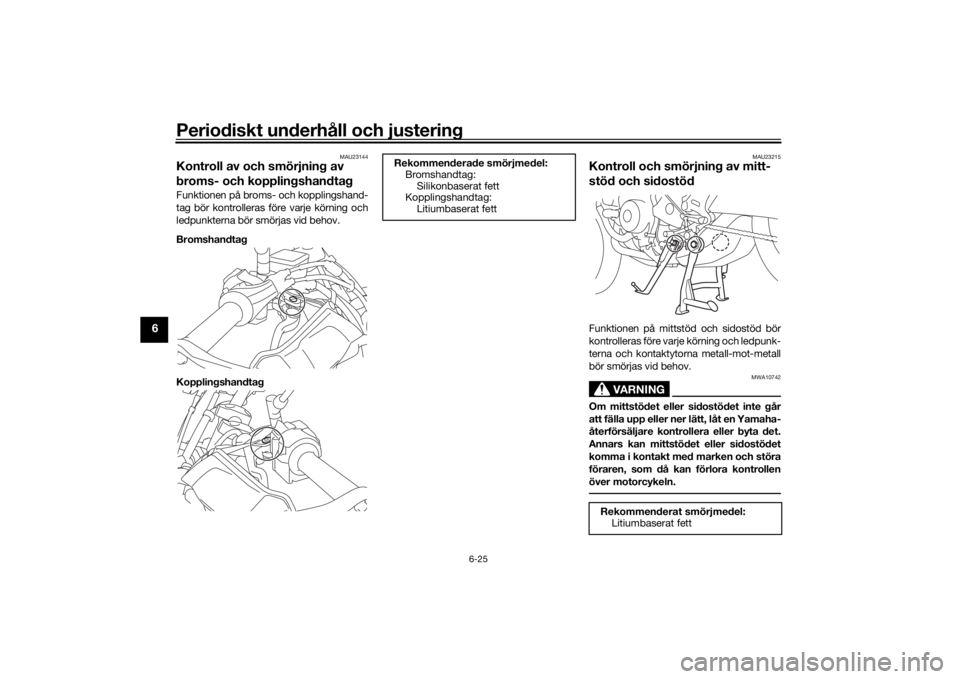

Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
UB5CM0M0.book Page 25 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-26
6
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273

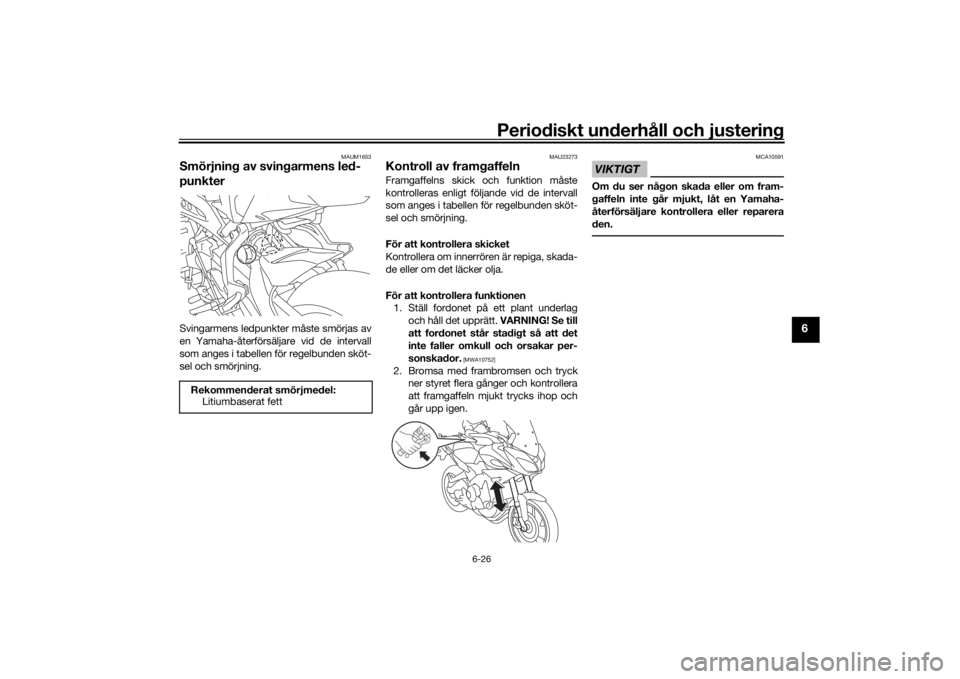

Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:Litiumbaserat fett
UB5CM0M0.book Page 26 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-27
6
MAU45512

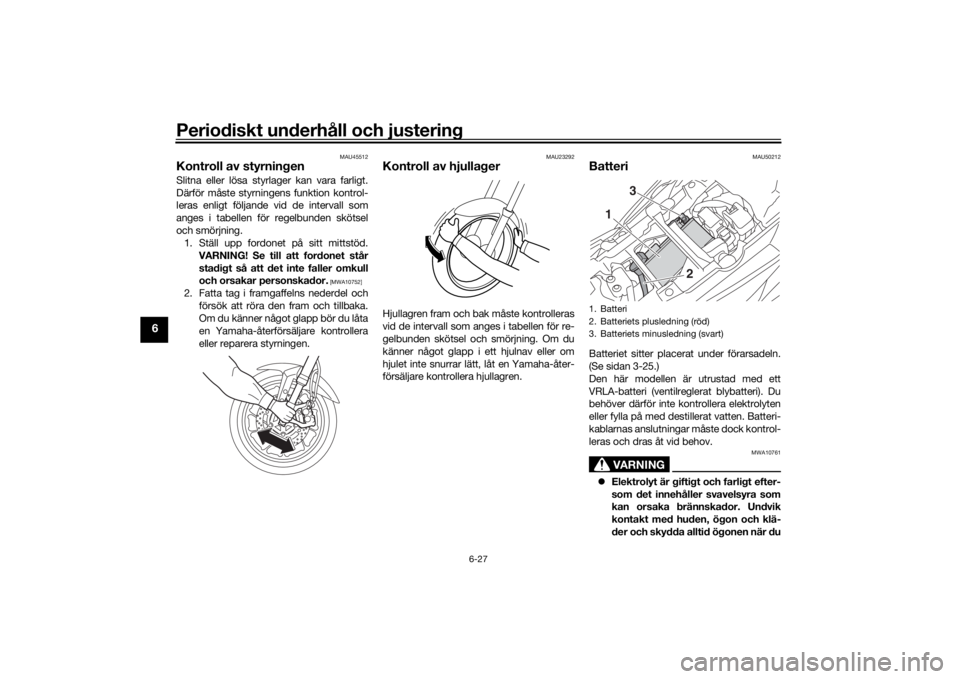

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet står
stadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel ochförsök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU50212
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 3-25.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
1
3
2
UB5CM0M0.book Page 27 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-28
6
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UB5CM0M0.book Page 28 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-29
6
MAU63133

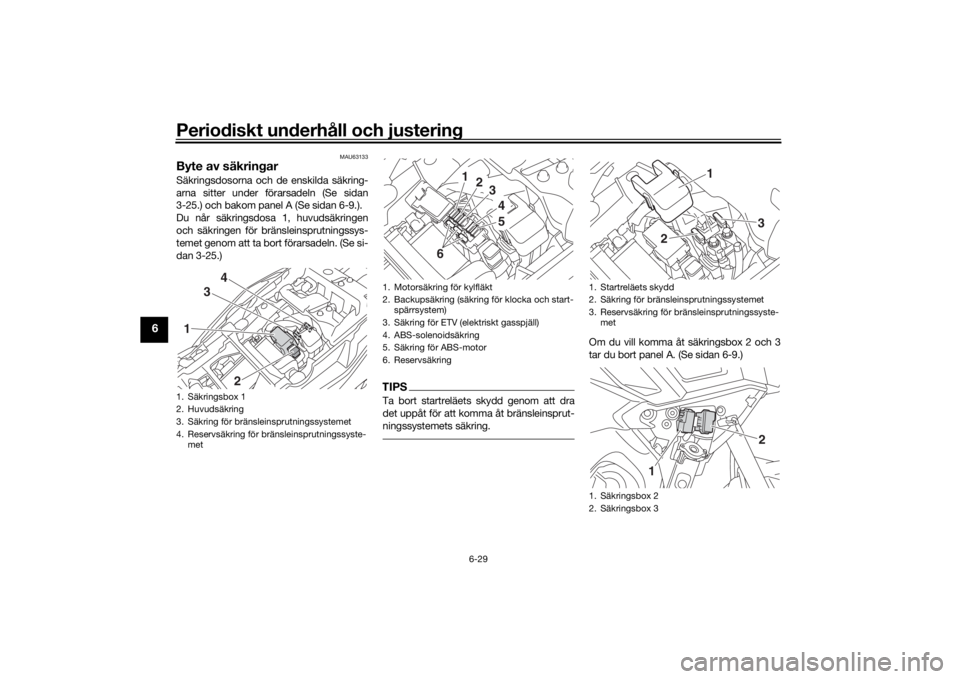

Byte av säkringarSäkringsdosorna och de enskilda säkring-
arna sitter under förarsadeln (Se sidan
3-25.) och bakom panel A (Se sidan 6-9.).
Du når säkringsdosa 1, huvudsäkringen
och säkringen för bränsleinsprutningssys-
temet genom att ta bort förarsadeln. (Se si-
dan 3-25.)
TIPSTa bort startreläets skydd genom att dra
det uppåt för att komma åt bränsleinsprut-
ningssystemets säkring.
Om du vill komma åt säkringsbox 2 och 3
tar du bort panel A. (Se sidan 6-9.)
1. Säkringsbox 1
2. Huvudsäkring
3. Säkring för bränsleinsprutningssystemet
4. Reservsäkring för bränsleinsprutningssyste-met1 3
4
2
1. Motorsäkring för kylfläkt
2. Backupsäkring (säkring för klocka och start- spärrsystem)
3. Säkring för ETV (elektriskt gasspjäll)
4. ABS-solenoidsäkring
5. Säkring för ABS-motor
6. Reservsäkring
1
2
345
6
1. Startreläets skydd
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring för bränsleinsprutningssyste- met
1. Säkringsbox 2
2. Säkringsbox 3
3
2
1
1
2
UB5CM0M0.book Page 29 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-30
6
Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring med högre amperetal än det som rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkring för parkeringsljus
2. Säkring för strålkastare
3. Kontakt + 12 V-säkring (DC-uttag, tillval)
4. Kontakt + 12 V-säkring (DC-uttag)
5. Säkring för signalsystem
6. Säkring för dimljus (tillval)
7. Säkring för ABS styrenhet
8. Säkring för sätesvärmare (tillval)
9. Reservsäkring
10.Säkring för tändning
1234
1098765
Säkringar:
Huvudsäkring:
50.0 A
Säkring för strålkastare: 7.5 A
Säkring för dimljus: 2.0 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 15.0 A
Säkring för parkeringsljus: 7.5 A
Motorsäkring för kylfläkt:
15.0 A
Säkring för ABS-motor: 30.0 A
Säkring för bränsleinsprutningssys-
temet: 20.0 A
ABS-solenoidsäkring: 15.0 A
Säkring för ABS styrenhet:
7.5 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
Säkring för sadel (OP): 7.5 A
UB5CM0M0.book Page 30 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-31
6
3. Vrid tändningsnyckeln till läge “ON”och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU77470

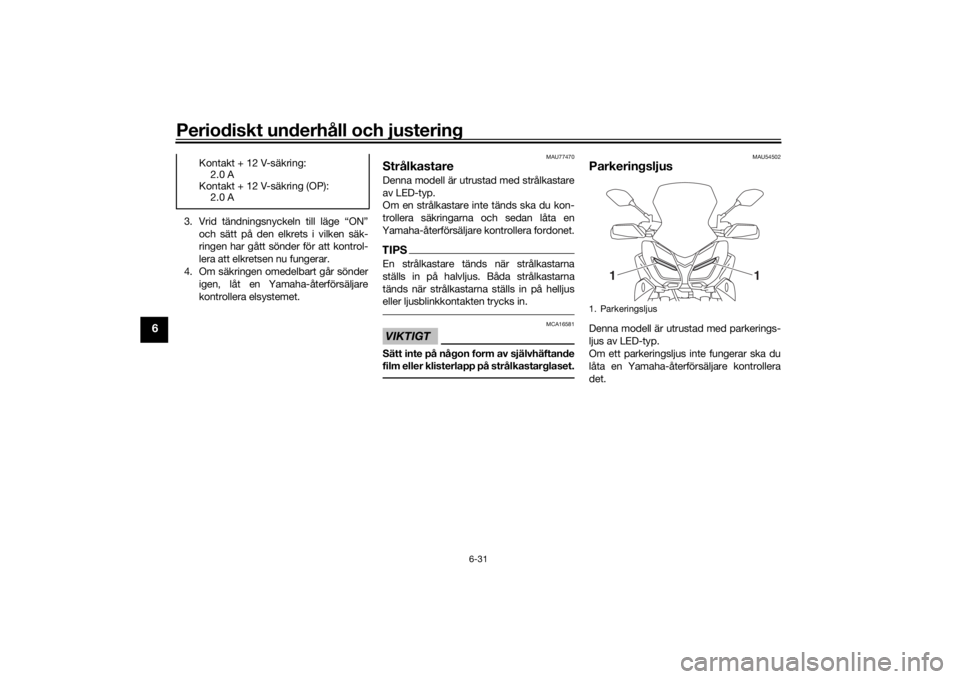

StrålkastareDenna modell är utrustad med strålkastare
av LED-typ.
Om en strålkastare inte tänds ska du kon-
trollera säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.TIPSEn strålkastare tänds när strålkastarna
ställs in på halvljus. Båda strålkastarna
tänds när strålkastarna ställs in på helljus
eller ljusblinkkontakten trycks in.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU54502

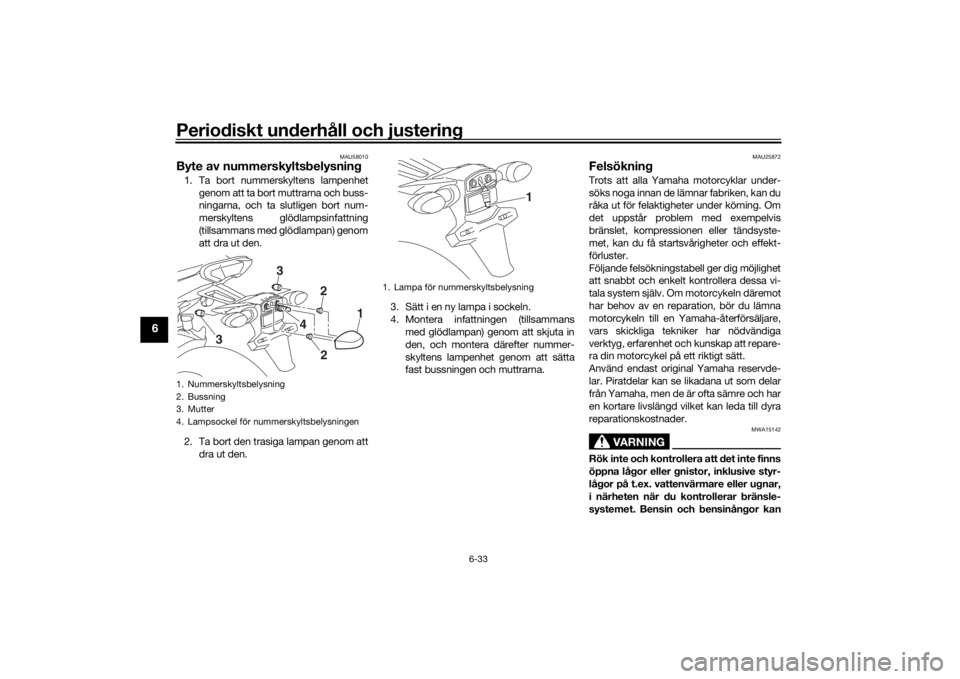

ParkeringsljusDenna modell är utrustad med parkerings-
ljus av LED-typ.
Om ett parkeringsljus inte fungerar ska du
låta en Yamaha-återförsäljare kontrollera
det.
Kontakt + 12 V-säkring:
2.0 A
Kontakt + 12 V-säkring (OP): 2.0 A1. Parkeringsljus
1
1
UB5CM0M0.book Page 31 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-32
6
MAU70540
Bromsljus/bakljusDenna modell är utrustad med ett broms-
ljus/bakljus av LED-typ.
Om ett bromsljus/bakljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
MAU24205

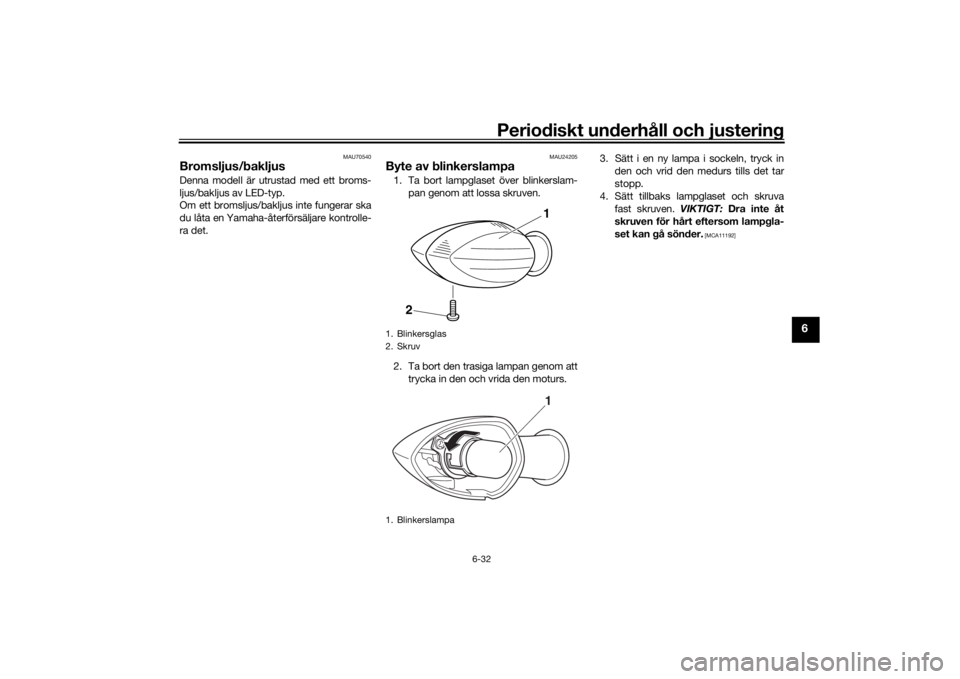

Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs. 3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192]
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
UB5CM0M0.book Page 32 Wednesday, December 20, 2017 3:39 PM

Periodiskt underhåll och justering
6-33
6
MAU58010
Byte av nummerskyltsbelysning1. Ta bort nummerskyltens lampenhetgenom att ta bort muttrarna och buss-
ningarna, och ta slutligen bort num-
merskyltens glödlampsinfattning
(tillsammans med glödlampan) genom
att dra ut den.
2. Ta bort den trasiga lampan genom att dra ut den. 3. Sätt i en ny lampa i sockeln.
4. Montera infattningen (tillsammans
med glödlampan) genom att skjuta in
den, och montera därefter nummer-
skyltens lampenhet genom att sätta
fast bussningen och muttrarna.
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Nummerskyltsbelysning
2. Bussning
3. Mutter
4. Lampsockel för nummerskyltsbelysningen
1
22
4
3
3
1. Lampa för nummerskyltsbelysning
1
UB5CM0M0.book Page 33 Wednesday, December 20, 2017 3:39 PM
