Funções dos controlos e instrumentos
3-6
3
PAU76324
Conta dor multifuncionalO módulo do contador multifuncional está
equipado com o seguinte:
 velocímetro
 taquímetro
 relógio
 indicador de combustível
 indicador de economia 
visor da caixa de transmissão
 visor do modo de transmissão
 ecrã TCS
 visor de informações
 visor do modo de configuração
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.NOTA O interruptor de seleção “ / ” e o
interruptor de menu “MENU” encon-
tram-se no guiador esquerdo. Estes
interruptores permitem-lhe controlar
ou alterar as configurações do módu-
lo do contador multifuncional.
 O QS necessita de um acessório e
não pode ser selecionado.
 A chave tem de estar na posição “ON”
antes de poder usar os interruptores e
os botões do guiador.
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.

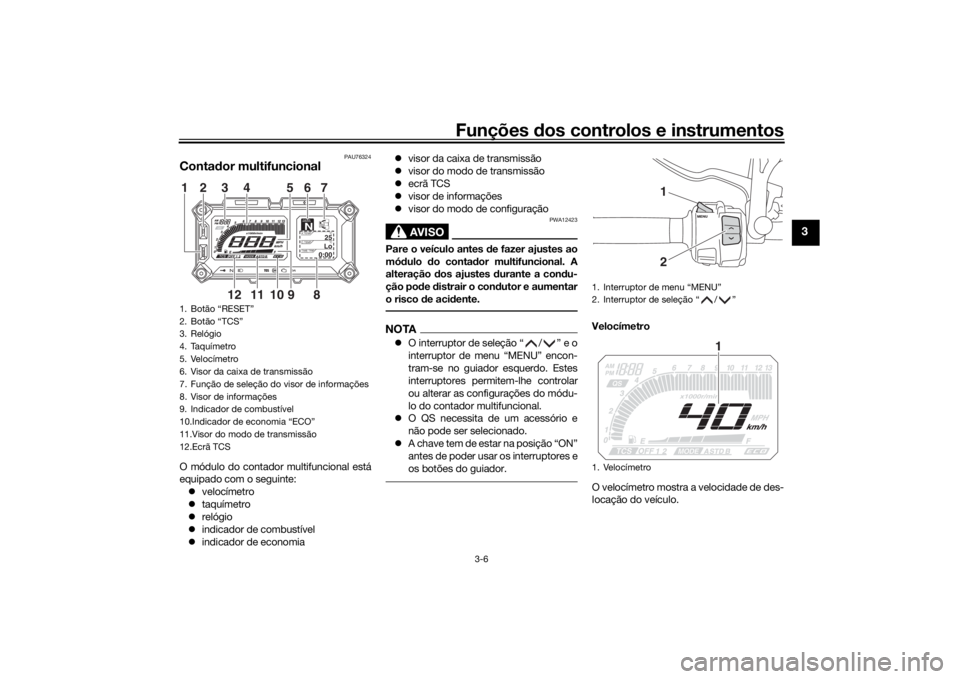

1. Botão “RESET”
2. Botão “TCS”
3. Relógio
4. Taquímetro
5. Velocímetro
6. Visor da caixa de transmissão
7. Função de seleção do visor de informações
8. Visor de informações
9. Indicador de combustível
10.Indicador de economia “ECO”
11.Visor do modo de transmissão
12.Ecrã TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
1. Interruptor de menu “MENU”
2. Interruptor de seleção “ / ”
1. Velocímetro
12
1
UB5CP0P0.book Page 6 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-7
3
NOTAPara alternar entre quilómetros e milhas,
consulte a página 3-12.Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o taquímetro avançará rapidamente pela
gama de rpm e regressará a zero para tes-
tar o circuito elétrico.PRECAUÇÃO
PCA23050
Não utilize o motor na zona de rpm ele-
va das do taquímetro. Zona
de rpm elevad as: 11250 rpm e aci-
ma
Relógio
O relógio mostra o tempo no formato de 12
horas. Para acertar o relógio, consulte a
página 3-12. In
dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (cheio) na direção
de “E” (vazio) à medida que o nível de com-
bustível diminui. Quando o último segmen-
to do contador de combustível começar a
piscar, reabasteça logo que possível.
NOTA Quando a chave é primeiro rodada
para “ON”, acendem-se todos os
segmentos do contador de combustí-
vel no visor durante alguns segundos
antes de o contador de combustível
indicar o nível de combustível atual.

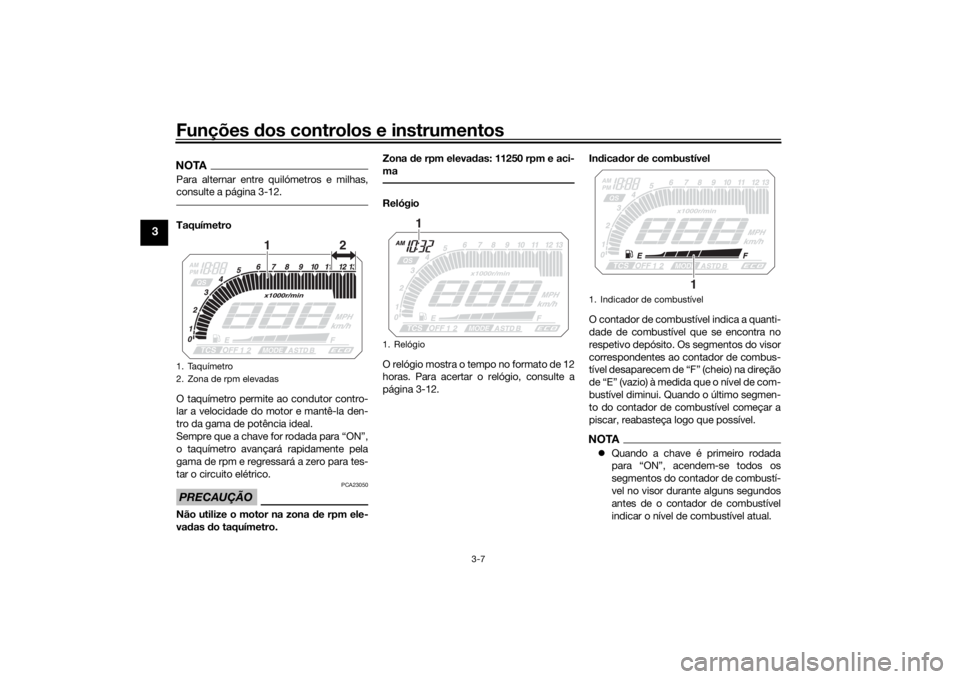

1. Taquímetro
2. Zona de rpm elevadas
12
1. Relógio
1
1. Indicador de combustível
1
UB5CP0P0.book Page 7 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-8
3
 Se for detetado um problema no cir-
cuito elétrico do contador de combus-
tível, o contador de combustível fica
intermitente. Se isto acontecer, solici-
te a um concessionário Yamaha que
verifique o veículo.Indica dor d e economia
O indicador de economia acende-se quan-
do o veículo está a ser conduzido de forma
económica em termos de combustível e
amiga do ambiente. O indicador apaga-se
quando o veículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:  Evite velocidades do motor elevadas
durante a aceleração. 
Viaje a uma velocidade constante.
 Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-
lo.
Visor da caixa d e transmissão
O visor da caixa de transmissão mostra a
velocidade selecionada. Este modelo está
equipado com 6 velocidades. A posição de
ponto morto é indicada pelo indicador lu-
minoso de ponto morto “ ” e pelo visor
da caixa de transmissão “ ”. Visor
do mo do d e transmissão
O visor do modo de transmissão indica
qual o modo de transmissão selecionado:
“STD”, “A” ou “B”. Para obter mais infor-
mações sobre os modos e como selecio-
ná-los, consulte as páginas 3-17 e 3-19.
Ecrã TCS

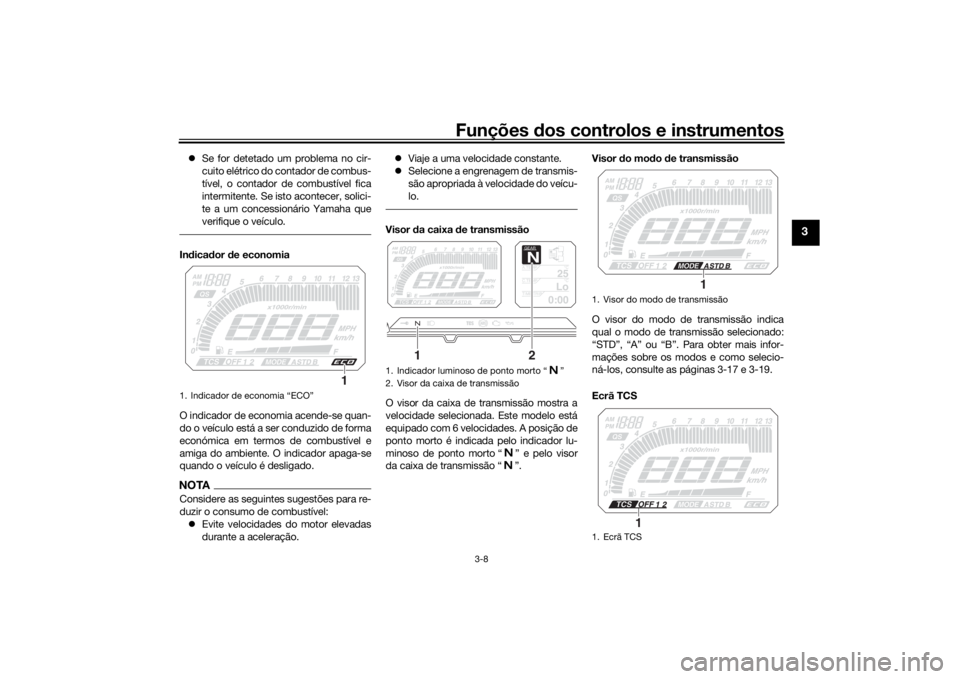

1. Indicador de economia “ECO”
1
1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissão
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
1
2
1. Visor do modo de transmissão
1. Ecrã TCS
1
1
UB5CP0P0.book Page 8 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-9
3
Este visor indica qual é a definição do sis-
tema de controlo de tração que está sele-
cionada: “1”, “2” ou “OFF”. Para obter mais
informações sobre as definições TCS e
como selecioná-las, consulte a página
3-22.
Visor de informações
Existem 3 visores de informações. Prima o
interruptor de seleção “ / ” para mu-
dar o visor de informações selecionado.
Nos visores de informações são mostrados
os itens que se seguem:  conta-quilómetros
 dois contadores de percurso 
contador de percurso de reserva de
combustível
 tempo decorrido
 temperatura do ar
 temperatura do líquido refrigerante
 média de consumo de combustível
 consumo de combustível instantâneo
NOTAPode selecionar os itens exibidos em cada
visor de informações. Consulte Modo de
configuração na página 3-12.Conta-quilómetros e conta dores de per-
curso
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo. Os contadores de percurso “TRIP-1” e
“TRIP-2” mostram a distância percorrida
desde a última definição.
Para reiniciar um contador de percurso, uti-
lize o interruptor de seleção para exibir o
contador de percurso que pretende reini-
ciar. Em seguida, prima brevemente o bo-
tão “RESET” para o contador de percurso
ficar intermitente e, depois, volte a premir o
botão “RESET” durante dois segundos.
NOTA
O conta-quilómetros bloqueia ao atin-
gir 999999.
 Os contadores de percurso reiniciam
e continuam a contar após atingir
9999.9.Conta dor de percurso de reserva de
combustível
Quando restar aproximadamente 2.6 L
(0.69 US gal, 0.57 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. O vi-
sor muda para o modo do contador de
percurso de reserva de combustível “TRIP-
F” e começa a contar a distância percorrida
a partir desse ponto.

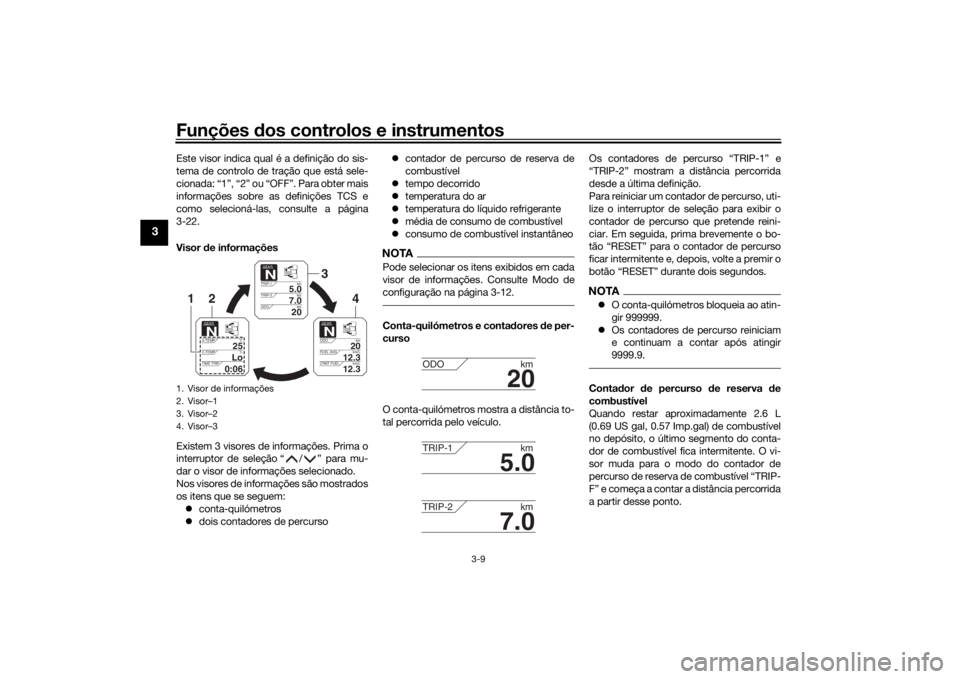

1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODO km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
UB5CP0P0.book Page 9 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-10
3
Neste caso, prima o interruptor de seleção
para mudar o visor pela ordem seguinte:
TRIP-F → Visor–1 → Visor–2 → Visor–3 →
TRIP-F
Após reabastecer, pode reiniciar manual-
mente o contador de percurso de reserva
de combustível ou permitir o reinício auto-
mático após percorrer 5 km (3 mi). Quando
o contador de percurso de reserva de com-
bustível for reiniciado, este desaparecerá
do visor. Tempo d
ecorrido
Este temporizador mostra o tempo decorri-
do desde que a chave foi rodada para
“ON”. O temporizador reinicia automatica-
mente quando a chave é rodada para
“OFF”.
NOTATambém existem visores do tempo decor-
rido “TIME–2” e “TIME–3”, mas não podem
ser configurados para o visor de informa-
ções. Consulte Modo de configuração na
página 3-12 para obter mais informações.Temperatura do ar
Este visor mostra a temperatura do ar de
–9 °C a 93 °C em incrementos de 1 °C. A
temperatura exibida pode variar da tempe-
ratura ambiente.
NOTA –9 °C é a indicação mostrada mesmo
que a temperatura ambiente seja infe-
rior a –9 °C.
 A exatidão da leitura da temperatura
pode ser afetada quando conduzir
lentamente (abaixo dos 20 km/h
[13 mi/h]) ou quando estiver parado
nos sinais de trânsito, passagens de
nível, etc.Temperatura do líquid o refrigerante
Isto exibe a temperatura do líquido refrige-
rante. A temperatura do líquido refrigerante
varia com as alterações climáticas e com a
carga sobre o motor.

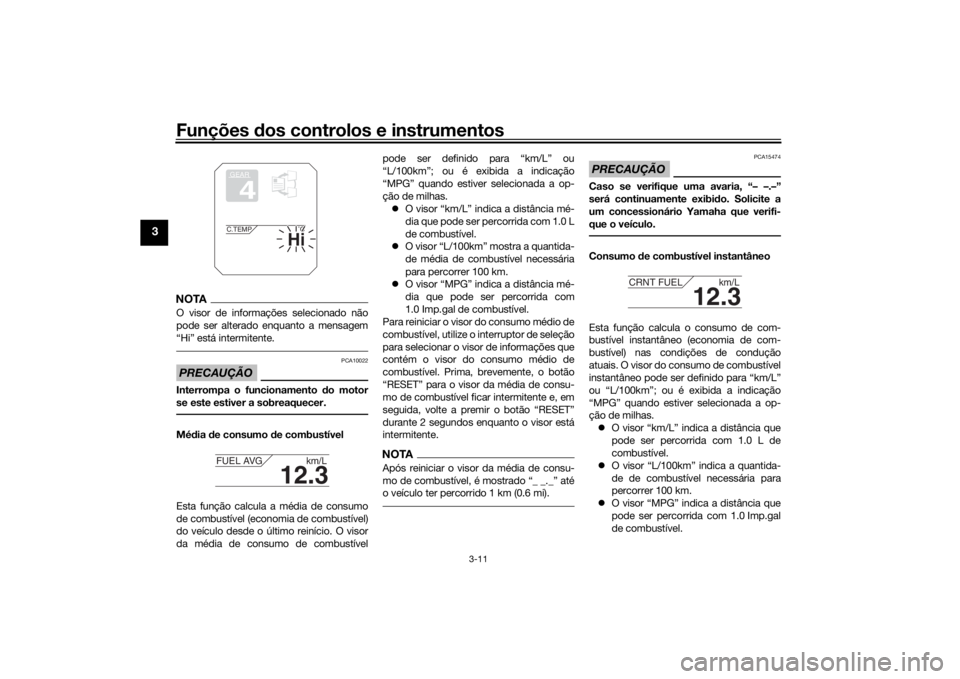

Se a mensagem “Hi” ficar intermitente,
pare o veículo e, em seguida, desligue o
motor e deixe-o arrefecer. (Consulte a pá-
gina 6-39.)
GEAR4
3.4
TRIP-F km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
UB5CP0P0.book Page 10 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-11
3
NOTAO visor de informações selecionado não
pode ser alterado enquanto a mensagem
“Hi” está intermitente.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.Méd ia de consumo d e combustível
Esta função calcula a média de consumo
de combustível (economia de combustível)
do veículo desde o último reinício. O visor
da média de consumo de combustível pode ser definido para “km/L” ou
“L/100km”; ou é exibida a indicação
“MPG” quando estiver selecionada a op-
ção de milhas.
 O visor “km/L” indica a distância mé-
dia que pode ser percorrida com 1.0 L
de combustível.
 O visor “L/100km” mostra a quantida-
de média de combustível necessária
para percorrer 100 km.
 O visor “MPG” indica a distância mé-
dia que pode ser percorrida com
1.0 Imp.gal de combustível.
Para reiniciar o visor do consumo médio de
combustível, utilize o interruptor de seleção
para selecionar o visor de informações que
contém o visor do consumo médio de
combustível. Prima, brevemente, o botão
“RESET” para o visor da média de consu-
mo de combustível ficar intermitente e, em
seguida, volte a premir o botão “RESET”
durante 2 segundos enquanto o visor está
intermitente.
NOTAApós reiniciar o visor da média de consu-
mo de combustível, é mostrado “_ _._” até
o veículo ter percorrido 1 km (0.6 mi).
PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Consumo de combustível instantâneo
Esta função calcula o consumo de com-
bustível instantâneo (economia de com-
bustível) nas condições de condução
atuais. O visor do consumo de combustível
instantâneo pode ser definido para “km/L”
ou “L/100km”; ou é exibida a indicação
“MPG” quando estiver selecionada a op-
ção de milhas.  O visor “km/L” indica a distância que
pode ser percorrida com 1.0 L de
combustível.
 O visor “L/100km” indica a quantida-
de de combustível necessária para
percorrer 100 km.
 O visor “MPG” indica a distância que
pode ser percorrida com 1.0 Imp.gal
de combustível.
GEAR4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB5CP0P0.book Page 11 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-12
3
NOTASe estiver a viajar a velocidades inferiores a
10 km/h (6.0 mi/h), será mostrado “_ _._”.PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Mo do de configuração
Este modo permite-lhe configurar, selecio-
nar ou reiniciar os itens mostrados no visor
de informações.
NOTA Para alterar as configurações neste
modo, a transmissão tem de estar em
ponto morto e o veículo parado.
 Engrenar uma mudança ou rodar a
chave para “OFF” faz com que saia do
modo de configuração e todas as al-
terações são guardadas.Mantenha o interruptor de menu “MENU”
premido durante 2 segundos para entrar no
modo de configuração. Para sair do modo
de configuração e voltar ao visor normal,
mantenha novamente o interruptor de
menu premido durante 2 segundos.
1. Visor do modo de configuração
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Visor Descrição
Esta função permite-lhe
verificar e reiniciar o inter-
valo de mudança de óleo
(distância percorrida)
“OIL” e os intervalos de
manutenção “FREE-1” e
“FREE-2”.
Esta função permite-lhe
verificar e reiniciar as fun-
ções “TIME–2” e “TIME–
3”. Estes contadores de
tempo de percurso mos-
tram o tempo total que de-
correu desde que a chave
foi colocada na posição
“ON”. Quando a chave é
rodada para “OFF”, a con-
tagem dos tempos de per-
curso para mas não é
reiniciada. O máximo de
tempo que pode ser mos-
trado é de 99:59.
Quando os contadores de
tempo de percurso atin-
gem 100 horas, reiniciam
automaticamente para
0:00 e continuam a contar.
Esta função permite-lhe
alternar as unidades do vi-
sor entre quilómetros e mi-
lhas. Se estiverem
selecionados quilómetros,
as unidades de consumo
de combustível podem ser
alternadas entre
“L/100km” e “km/L”.
MaintenanceTime TripUnit
UB5CP0P0.book Page 12 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-13
3
Reiniciação dos contadores de manuten-ção1. Utilize o interruptor de seleção para
selecionar “Maintenance”.
2. Prima o interruptor de menu e, em se- guida, prima o botão “RESET” para
selecionar o item a reiniciar. 3. Enquanto o item selecionado estiver
intermitente, prima o botão “RESET”
durante 2 segundos.
4. Prima o interruptor de menu para vol- tar ao menu do modo de configura-
ção.
Verificação e reinício de “TIME–2” e “TIME–
3”1. Utilize o interruptor de seleção para selecionar “Time Trip”. 2. Prima o interruptor de menu para
apresentar “TIME–2” e “TIME–3”.
Para reiniciar um tempo de percurso,
prima o botão “RESET” para selecio-
nar o item a reiniciar.
3. Enquanto o item selecionado estiver intermitente, prima o botão “RESET”
durante 2 segundos.
Esta função permite-lhe
alterar os itens mostrados
nos 3 visores de informa-
ção.
Esta função permite-lhe
ajustar o brilho do painel
do módulo do contador
multifuncional.
Esta função permite-lhe
acertar o relógio.
Esta função permite-lhe
reiniciar todos os itens, ex-
ceto o conta-quilómetros
e o relógio.
DisplayBrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
UB5CP0P0.book Page 13 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-14
3
4. Prima o interruptor de menu para vol-
tar ao menu do modo de configura-
ção.
Selecionar as unidades1. Utilize o interruptor de seleção para selecionar “Unit”.
2. Prima o interruptor de menu. Será exi- bido o visor de configuração de uni-
dades.NOTAQuando a opção de quilómetros esti-
ver selecionada, a indicação “km/L or
L/100km” fica intermitente no visor.
 Quando a opção de milhas estiver se-
lecionada, a indicação “km or mile”
fica intermitente no visor.
NOTAManter os quilómetros selecionados:
Avance para o passo 5.
 Selecionar milhas ou quilómetros:
Continue no passo 3.3. Prima o interruptor de menu e, em se-
guida, utilize o interruptor de seleção
para alternar entre “km” ou “mile” e,
depois, prima o interruptor de menu
para confirmar a seleção.
NOTASe estiver selecionada a opção de
quilómetros, é possível configurar
“L/100km” ou “km/L” como as unida-
des de visualização de consumo de
combustível. Continue no passo 4.
 Se estiver selecionada a opção de mi-
lhas, as unidades de visualização de
consumo de combustível serão defini-
das para “MPG”. Avance para o pas-
so 6.4. Utilize o interruptor de seleção para
passar de “km or mile” para “km/L or
L/100km”.
5. Prima o interruptor de menu e, em se- guida, utilize o interruptor de seleção
para alternar entre “km/L” e
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
UB5CP0P0.book Page 14 Wednesday, December 20, 2017 3:43 PM

Funções dos controlos e instrumentos
3-15
3
“L/100km” e, depois, prima o inter-
ruptor de menu para confirmar a sele-
ção.
6. Utilize o interruptor de seleção para selecionar “ ” e, em seguida, prima o
interruptor de menu para voltar ao
menu do modo de configuração.
Selecionar os itens do visor
1. Utilize o interruptor de seleção para selecionar “Display”. 2. Prima o interruptor de menu e, em se-
guida, utilize o interruptor de seleção
para selecionar o visor a alterar e, de-
pois, volte a premir o interruptor de
menu.
3. Utilize o interruptor de seleção para selecionar o item a alterar e, em segui-
da, prima o interruptor de menu. 4. Utilize o interruptor de seleção para
selecionar o item que pretende exibir
e, em seguida, prima o interruptor de
menu.
5. Quando acabar de alterar as configu- rações, utilize o interruptor de seleção
para selecionar “ ” e, em seguida,
prima o interruptor de menu para vol-
tar ao visor anterior.
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB5CP0P0.book Page 15 Wednesday, December 20, 2017 3:43 PM
