YAMAHA TRACER 900 2018 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: TRACER 900, Model: YAMAHA TRACER 900 2018Pages: 112, tamaño PDF: 7.6 MB
Page 31 of 112
Funciones de los instrumentos y man dos
3-16
3

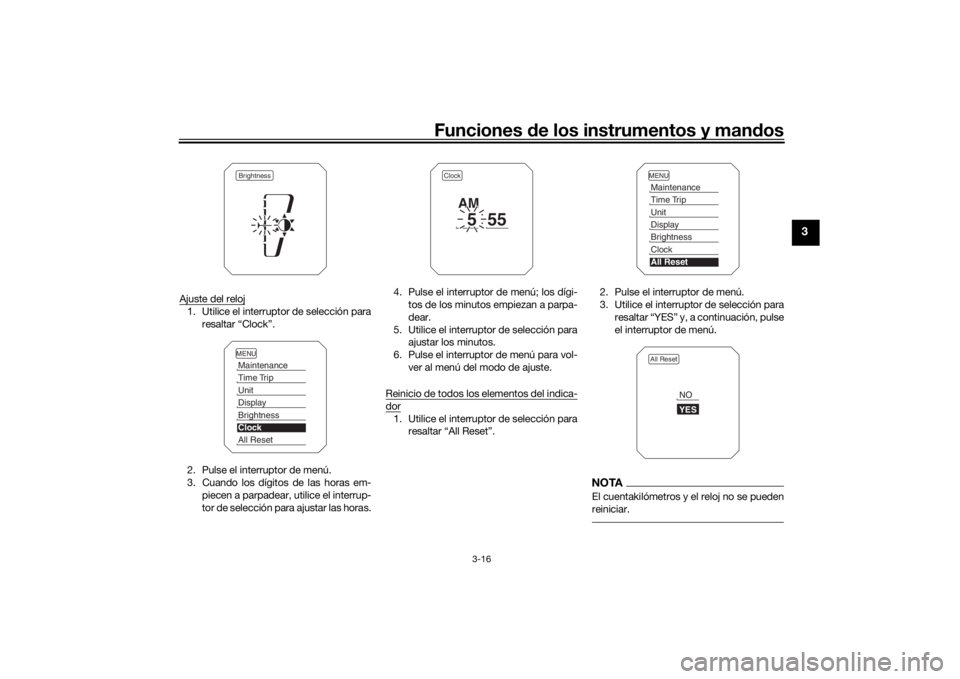

Ajuste del reloj1. Utilice el interruptor de selección para
resaltar “Clock”.
2. Pulse el interruptor de menú.
3. Cuando los dígitos de las horas em- piecen a parpadear, utilice el interrup-
tor de selección para ajustar las horas. 4. Pulse el interruptor de menú; los dígi-
tos de los minutos empiezan a parpa-
dear.
5. Utilice el interruptor de selección para ajustar los minutos.
6. Pulse el interruptor de menú para vol- ver al menú del modo de ajuste.
Reinicio de todos los elementos del indica-
dor1. Utilice el interruptor de selección para resaltar “All Reset”. 2. Pulse el interruptor de menú.
3. Utilice el interruptor de selección para
resaltar “YES” y, a continuación, pulse
el interruptor de menú.
NOTAEl cuentakilómetros y el reloj no se pueden
reiniciar.
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
UB5CS0S0.book Page 16 Tuesday, December 19, 2017 5:12 PM
Page 32 of 112
Funciones de los instrumentos y man dos
3-17
3
SAU47636
D-mo de (mo do de con ducción)D-mode es un sistema de control electróni-
co de las prestaciones del motor en el que
se pueden seleccionar tres posiciones:
“STD”, “A” y “B”.
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Véase la pá-
gina 3-19).NOTAAntes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.Mo do “STD”
El modo “STD” es adecuado para condi-
ciones de conducción generales. Este modo permite disfrutar de una con-
ducción fluida y deportiva en toda la gama
de velocidades.
Mo
do “A”
El modo “A” ofrece una respuesta más de-
portiva del motor a velocidad baja/media
en comparación con el modo “STD”.
Mo do “B”
El modo “B” ofrece una respuesta algo me-
nos aguda en comparación con el modo
“STD” para situaciones que requieren un
manejo del acelerador especialmente sen-
sible.
SAU1234M

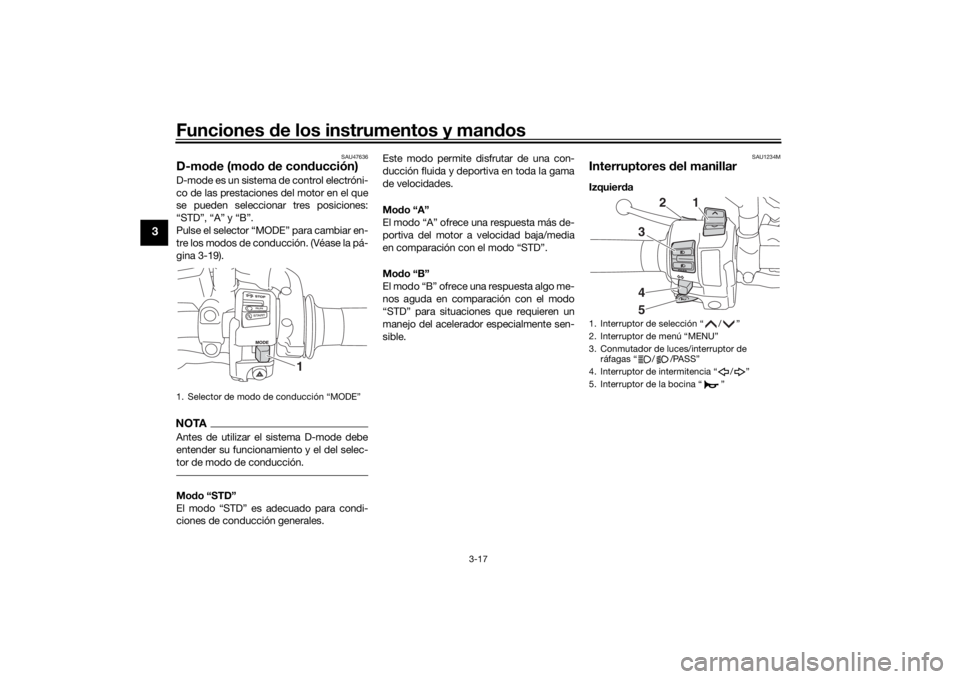

Interruptores del manillarIzquier da
1. Selector de modo de conducción “MODE”
1
1. Interruptor de selección “ / ”
2. Interruptor de menú “MENU”
3. Conmutador de luces/interruptor de
ráfagas “ / /PASS”
4. Interruptor de intermitencia “ / ”
5. Interruptor de la bocina “ ”
2
1
345
UB5CS0S0.book Page 17 Tuesday, December 19, 2017 5:12 PM
Page 33 of 112
Funciones de los instrumentos y man dos
3-18
3
Derecha
SAU54201
Conmuta dor d e luces/interruptor de
ráfagas “ / /PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el lado “PASS”
del interruptor mientras los faros estén en
posición de luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor
de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU54212
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 5-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU12735
Interruptor de luces d e emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente). Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces
de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU59011
Interruptor de menú “MENU”
Este interruptor se utiliza para seleccionar
elementos en el indicador de ajustes del in-
dicador multifunción.
Para obtener más detalles, consulte Indica-
dor multifunción en la página 3-5.
SAU59001
Interruptor de selección “ / ”
Este interruptor se utiliza para seleccionar
elementos en el indicador de información y
en el indicador de ajustes del indicador
multifunción.
Para obtener más detalles, consulte Indica-
dor multifunción en la página 3-5.
1. Interruptor de paro/marcha/arranque “//”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
1
23
UB5CS0S0.book Page 18 Tuesday, December 19, 2017 5:12 PM
Page 34 of 112
Funciones de los instrumentos y man dos
3-19
3
SAU77020
Selector d e modo de con ducción “MO-
DE”
ADVERTENCIA
SWA15341
No cambie el D-mo de (mo do de marcha)
con el vehículo en movimiento.Con este selector se cambia el modo de
conducción a “STD”, “A” o “B” en el orden
siguiente:
STD → A → B → STD
Para cambiar el modo de conducción el
puño del acelerador debe estar completa-
mente cerrado. (Consulte en la página 3-17
una explicación de cada modo de conduc-
ción).NOTA El modo de conducción actual se con-
serva cuando se gira la llave a “OFF”.
El modo seleccionado se muestra en
el indicador de modo de conducción.
(Consulte la página 3-8).
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-36).
SAU12874
Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar la
transmisión a una marcha superior, mueva
la palanca de cambio hacia arriba. Para
cambiar a una marcha inferior, mueva el
pedal de cambio hacia abajo. (Véase la pá-
gina 5-2).

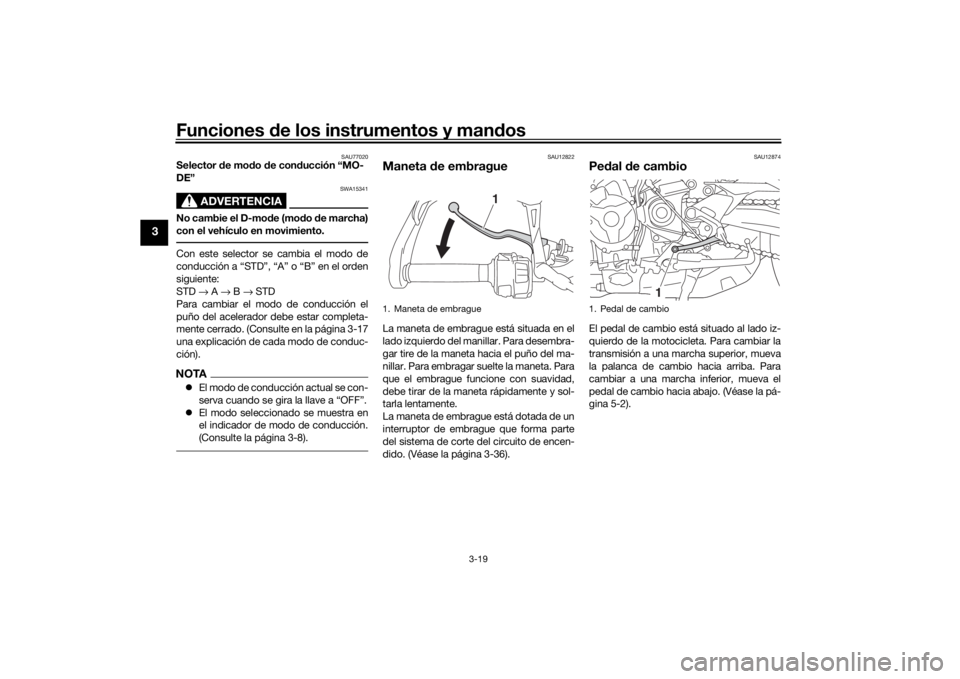

1. Maneta de embrague
1
1. Pedal de cambio
1
UB5CS0S0.book Page 19 Tuesday, December 19, 2017 5:12 PM
Page 35 of 112
Funciones de los instrumentos y man dos
3-20
3
SAU26826

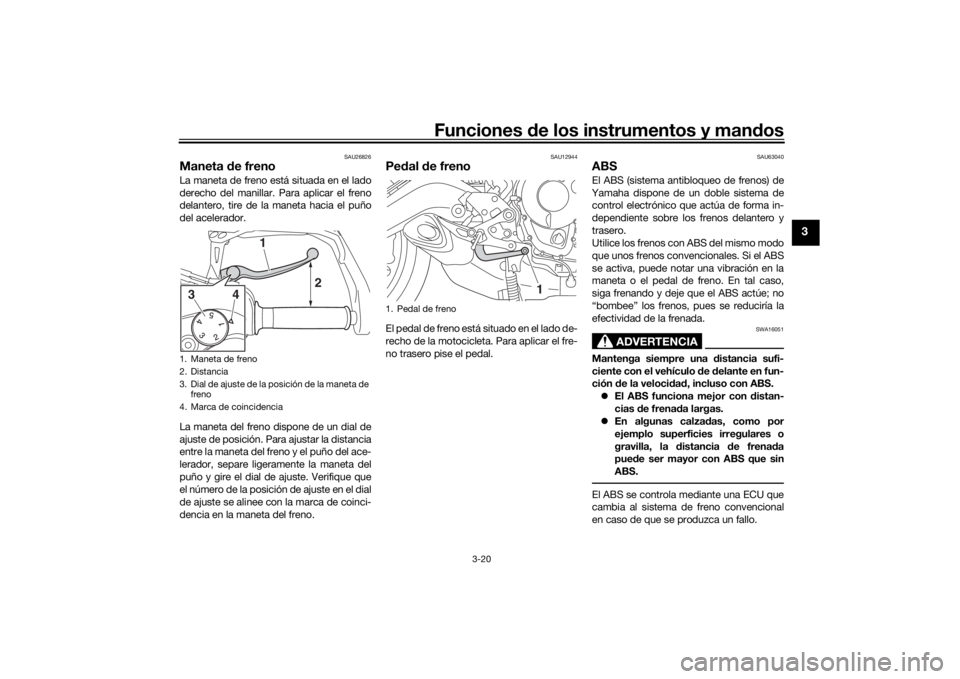

Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, separe ligeramente la maneta del
puño y gire el dial de ajuste. Verifique que
el número de la posición de ajuste en el dial
de ajuste se alinee con la marca de coinci-
dencia en la maneta del freno.
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
El ABS funciona mejor con distan-
cias de frenad a largas.
En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
1. Maneta de freno
2. Distancia
3 . D i al d e aj u s t e d e l a po s ic i ó n d e l a m a n e t a de freno
4. Marca de coincidencia
2
3
4
1
1. Pedal de freno
1
UB5CS0S0.book Page 20 Tuesday, December 19, 2017 5:12 PM
Page 36 of 112
Funciones de los instrumentos y man dos
3-21
3
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU76314
Sistema de control de tracciónEl sistema de control de tracción (TCS)
ayuda a mantener la tracción cuando se
acelera en superficies resbaladizas, por
ejemplo carreteras sin asfaltar o mojadas.
Si los sensores detectan que la rueda tra-
sera empieza a patinar (giro sin control), el
sistema de control de tracción regula la po-
tencia del motor según sea necesario hasta
que se restablece la tracción.
ADVERTENCIA
SWA15433
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbalad izas
y evite las superficies muy resbala dizas.

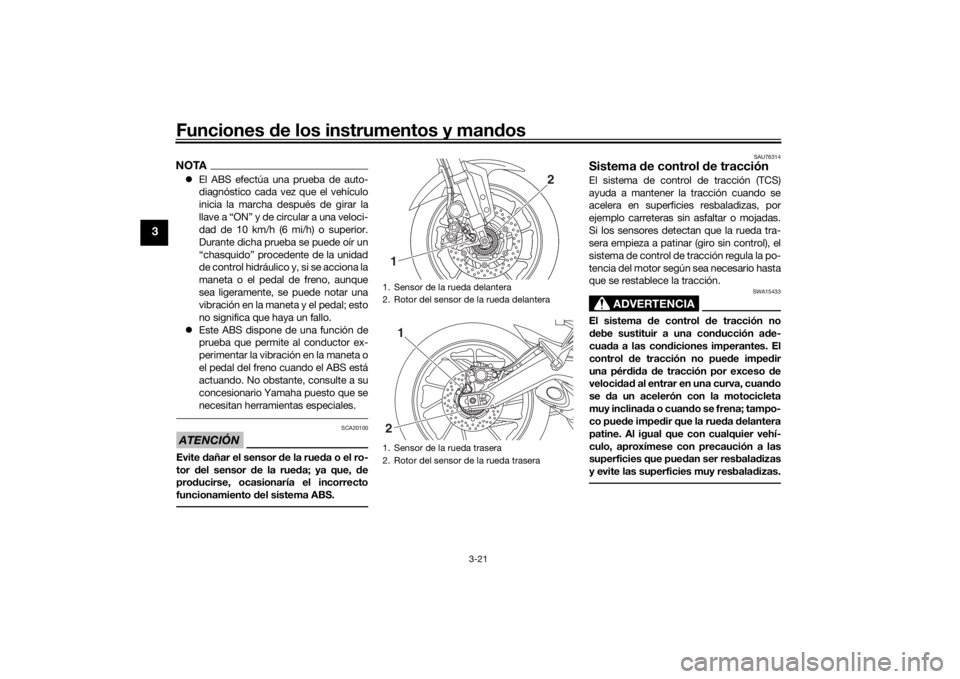

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera1
2
1
2
UB5CS0S0.book Page 21 Tuesday, December 19, 2017 5:12 PM
Page 37 of 112
Funciones de los instrumentos y man dos
3-22
3

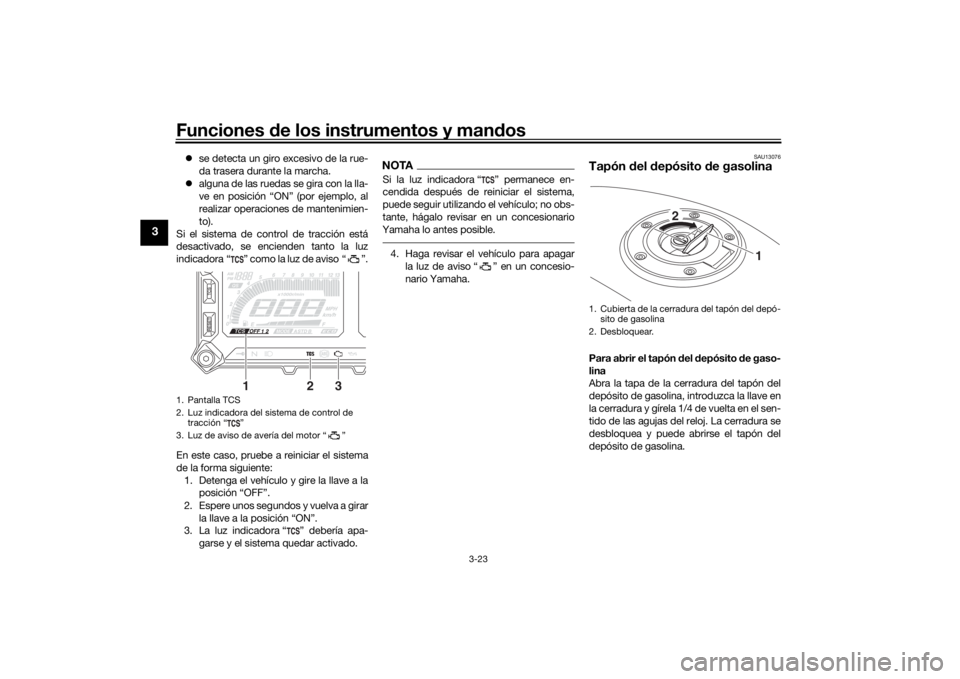

La luz indicadora “ ” parpadea cuando el
control de tracción está activado. Cuando
el sistema está activado, el conductor pue-
de notar ligeras variaciones en el ruido del
motor y del escape.
Cuando el sistema de control de tracción
se ha situado en “OFF”, la luz
indicadora “ ” se enciende.
La pantalla TCS indica la posición de ajuste
actual de TCS. Existen tres ajustes.
TCS “OFF”
TCS “OFF” desactiva el sistema de control
de tracción.
TCS “1” TCS “1” minimiza la ayuda del sistema de
control de tracción.
TCS “2”
TCS “2” eleva al máximo la ayuda del siste-
ma de control de tracción; el grado de con-
trol del giro de la rueda es mucho mayor.
NOTA
Cuando se gira la llave a “ON”, el con-
trol de tracción se activa y se sitúa en
“1” o “2” (según lo que estuviera se-
leccionado la última vez).
Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-
rro, arena u otra superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 6-17).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación de las rue das.
Selección del sistema de control de
tracción
ADVERTENCIA
SWA15441
Antes de cambiar cualquier parámetro
en el sistema de control de tracción,
pare el vehículo. Cambiar ajustes en
marcha pue de distraer al con ductor,
con el consiguiente riesgo de acci dente.Los ajustes de TCS solo se pueden cam-
biar cuando el vehículo está parado y el
acelerador cerrado.
Pulse el botón “TCS” para cambiar
entre las posiciones de ajuste de TCS
“1” y “2”.
Pulse el botón durante dos segundos
para desactivar el sistema de control
de tracción.
Pulse de nuevo el botón para volver a
activar el control de tracción (TCS
vuelve a la posición de ajuste ante-
rior).
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando: la rueda delantera o la rueda trasera
se levante del suelo durante la mar-
cha.
1. Botón “TCS”
2. Pantalla TCS
3. Luz indicadora del sistema de control de
tracción “ ”
13
2
UB5CS0S0.book Page 22 Tuesday, December 19, 2017 5:12 PM
Page 38 of 112
Funciones de los instrumentos y man dos
3-23
3
se detecta un giro excesivo de la rue-
da trasera durante la marcha.
alguna de las ruedas se gira con la lla-
ve en posición “ON” (por ejemplo, al
realizar operaciones de mantenimien-
to).
Si el sistema de control de tracción está
desactivado, se encienden tanto la luz
indicadora “ ” como la luz de aviso “ ”.
En este caso, pruebe a reiniciar el sistema
de la forma siguiente: 1. Detenga el vehículo y gire la llave a la posición “OFF”.
2. Espere unos segundos y vuelva a girar la llave a la posición “ON”.
3. La luz indicadora “ ” debería apa-
garse y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece en-
cendida después de reiniciar el sistema,
puede seguir utilizando el vehículo; no obs-
tante, hágalo revisar en un concesionario
Yamaha lo antes posible.4. Haga revisar el vehículo para apagar
la luz de aviso “ ” en un concesio-
nario Yamaha.
SAU13076
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y g ír ela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
1. Pantalla TCS
2. Luz indicadora del sistema de control de tracción “ ”
3. Luz de aviso de avería del motor “ ”
12
3
1. Cubierta de la cerradura del tapón del depó- sito de gasolina
2. Desbloquear.
1
2
UB5CS0S0.book Page 23 Tuesday, December 19, 2017 5:12 PM
Page 39 of 112
Funciones de los instrumentos y man dos
3-24
3
Para cerrar el tapón del depósito de ga-
solina
Con la llave introduc ida en la cerradura,
empuje hacia abajo el tapón del depósito
de gasolina. Gire la llave 1/4 de vuelta en el
sentido contrario al de las agujas del reloj,
extráigala y cierre la tapa de la cerradura.NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina que de co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UB5CS0S0.book Page 24 Tuesday, December 19, 2017 5:12 PM
Page 40 of 112
Funciones de los instrumentos y mandos
3-25
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU75300
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.

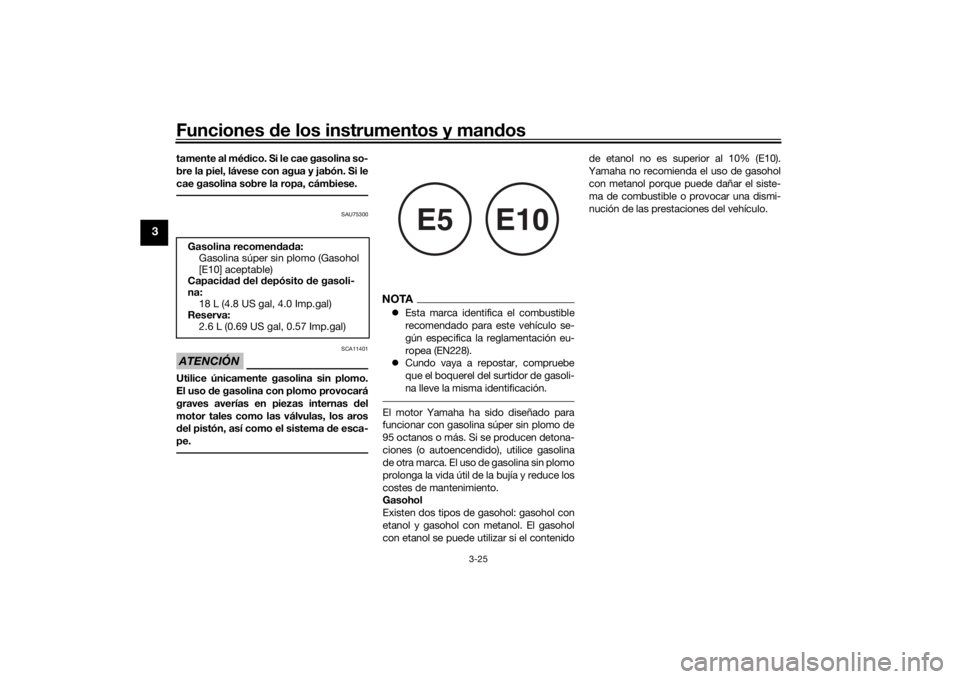

NOTAEsta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomendada: Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capacidad del depósito de gasoli-
na: 18 L (4.8 US gal, 4.0 Imp.gal)
Reserva:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
UB5CS0S0.book Page 25 Tuesday, May 15, 2018 9:21 AM
