YAMAHA TRACER 900 2020 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2020, Model line: TRACER 900, Model: YAMAHA TRACER 900 2020Pages: 112, PDF Size: 7.76 MB
Page 11 of 112
Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UB5CP1P0.book Page 4 Tuesday, August 7, 2018 9:04 AM
Page 12 of 112
Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-18 para saber as es-
pecificações dos pneus e obter mais infor-
mações sobre a manutenção e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo. Retire todos os itens soltos do moto-
ciclo.
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição OFF e de que
não existem fugas de combustível.
Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UB5CP1P0.book Page 5 Tuesday, August 7, 2018 9:04 AM
Page 13 of 112
Descrição
2-1
2
PAU10411
Vista esquerda
2
1
3
4
5,6
7
10
11
8
9
1. Para-vento (página 3-32)
2. Ajustador da força amortecedora de recuo (página 3-34)
3. Bateria (página 6-31)
4. Fusíveis (página 6-32)
5. Compartimento de armazenagem (página 3-31)
6. Jogo de ferramentas (página 6-2)
7. Fechadura do assento (página 3-27)
8. Ajustador de pré-carga da mola (página 3-34) 9. Pedal de mudança de velocidades (página 3-20)
10.Cavilha de drenagem do óleo do motor (página 6-12)
11.Cartucho do filtro de óleo do motor (página 6-12)
UB5CP1P0.book Page 1 Tuesday, August 7, 2018 9:04 AM
Page 14 of 112
Descrição
2-2
2
PAU10421
Vista direita
1
2
3,4
5
6
7
8
9
10
1. Reservatório de líquido do travão traseiro (página 6-23)
2. Tampa do depósito de combustível (página 3-24)
3. Ajustador da força amortecedora de recuo (página 3-33)
4. Ajustador de pré-carga da mola (página 3-33)
5. Farol dianteiro (página 6-34)
6. Fusíveis (página 6-32)
7. Reservatório de refrigerante (página 6-15)
8. Janela de verificação do nível de óleo do motor (página 6-12) 9. Tampa de enchimento de óleo do motor (página 6-12)
10.Pedal do travão (página 3-21)UB5CP1P0.book Page 2 Tuesday, August 7, 2018 9:04 AM
Page 15 of 112
Descrição
2-3
2
PAU10431
Controlos e instrumentos
1
2
78
9
6
5
3
4
1. Alavanca da embraiagem (página 3-20)
2. Interruptores do guiador esquerdo (página 3-18)
3. Tomada CC auxiliar (página 3-36)
4. Módulo do contador multifuncional (página 3-6)
5. Reservatório de líquido do travão dianteiro (página 6-23)
6. Interruptores do guiador direito (página 3-18)
7. Alavanca do travão (página 3-20)
8. Punho do acelerador (página 6-17)9. Interruptor principal/bloqueio da direção (página 3-2)
UB5CP1P0.book Page 3 Tuesday, August 7, 2018 9:04 AM
Page 16 of 112
Funções dos controlos e instrumentos
3-1
3
PAU10979
Sistema imobiliza dorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo
duas chaves normais
um transmissor-recetor (em cada
chave)
uma unidade imobilizadora (no veícu-
lo)
uma ECU (no veículo)
um indicador luminoso do sistema
(página 3-5) Sobre as chaves
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Guarde a chave de recon-
figuração do código num local seguro. Se
necessário, leve o veículo e as três chaves
a um concessionário Yamaha para as re-
configurar.
Não use a chave com o arco vermelho para
conduzir o veículo. Esta chave destina-se
apenas a ser utilizada para a reconfigura-
ção das chaves de série. Use sempre uma
chave de série para a condução do veículo.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do cód igo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pa drão. Se tod as as chaves
tiverem si do per did as ou danificad as,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves d e-
vem ser trata das com cui dad o.
Não mergulhar em água.
Não expor a temperaturas eleva-
das.
Não colocar próximo de ímanes.
Não colocar junto d e objetos que
emitam sinais elétricos.
Não tratar d e forma descui dad a.
Não esmagar ou alterar.
Não desmontar.
Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)UB5CP1P0.book Page 1 Tuesday, August 7, 2018 9:04 AM
Page 17 of 112
Funções dos controlos e instrumentos
3-2
3
PAU10474

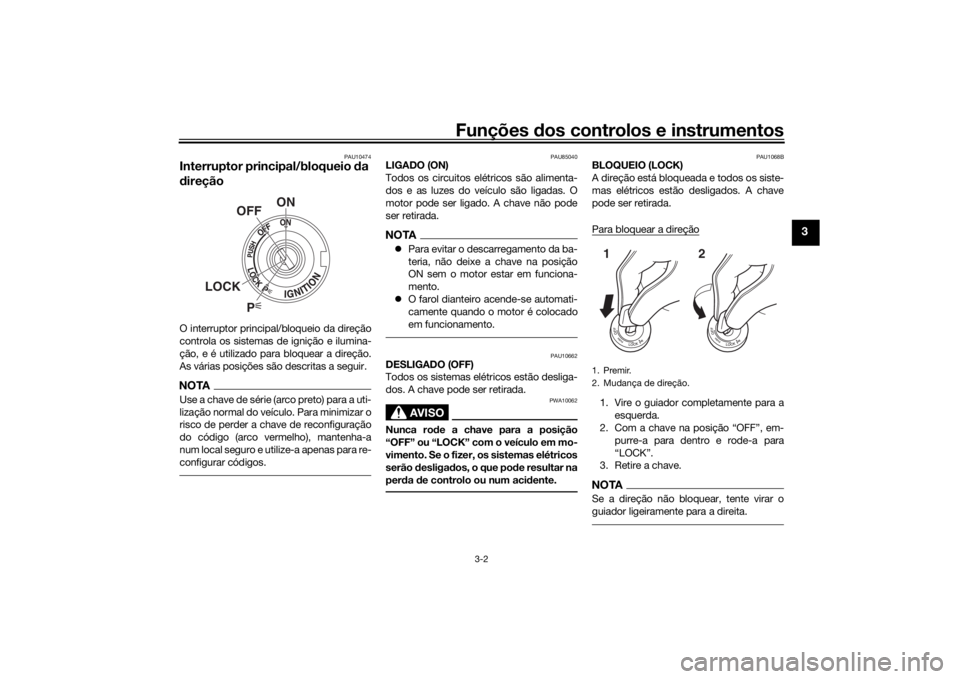

Interruptor principal/bloqueio da
d ireçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU85040
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTA Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UB5CP1P0.book Page 2 Tuesday, August 7, 2018 9:04 AM
Page 18 of 112
Funções dos controlos e instrumentos
3-3
3
Para desbloquear a direçãoA partir da posição “LOCK”, empurre a
chave para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal de perigo ou
d e mu dança de direção durante um lon-
go perío do de tempo po de causar um
d escarregamento d a bateria.
PAU4939G
Indica dores luminosos e luzes d e
a d vertência
PAU11032
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11259
Luz de a dvertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor estiver baixo. Para
evitar danos no motor, reabasteça o óleo
do motor logo que possível.
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria. Se o dispositivo
detetar um problema no circuito de dete-
ção do nível de óleo, a luz de advertência
1. Premir.
2. Mudança de direção.12
1. Indicador luminoso de mudança de direção esquerda “ ”
2. Indicador luminoso de mudança de direção direita “ ”
3. Luz de advertência do nível de óleo “ ”
4. Luz de advertência de problema no motor “”
5. Luz de advertência do ABS “ ”
6. Indicador luminoso do sistema de controlo de tração “ ”
7. Indicador luminoso de máximos “ ”
8. Indicador luminoso de ponto morto “ ”
9. Indicador luminoso do sistema imobilizador “”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2ABS
UB5CP1P0.book Page 3 Tuesday, August 7, 2018 9:04 AM
Page 19 of 112
Funções dos controlos e instrumentos
3-4
3
do nível de óleo fica intermitente. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o veículo.NOTAQuando o veículo é ligado, esta luz acen-
de-se durante alguns segundos e depois
apaga-se. Se a luz não se acender ou se
permanecer acesa depois de se confirmar
que o nível de óleo está correto (consulte a
página 6-12), solicite a um concessionário
Yamaha que verifique o veículo.
PAU73172
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU69892
Luz de ad vertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente. (Consulte a página 3-21.)NOTASe a luz não se acender de todo ou não se
apagar após conduzir o veículo a 10 km/h
(6 mi/h), solicite a um concessionário
Yamaha que verifique o veículo.
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de ad vertência se acen der ou
ficar intermitente d urante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de ad -
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So- licite a um concessionário Yamaha que
verifique o sistema
de travagem e os cir-
cuitos elétricos logo que possível.
PAU73272
In dica dor luminoso d o sistema de con-
trolo d e tração “ ”
Em funcionamento normal, este indicador
está apagado. Quando o controlo de tra-
ção é acionado, este indicador luminoso
fica intermitente durante alguns segundos
e, depois, apaga-se.
Quando o controlo de tração é desligado,
este indicador acende-se.
Se o sistema de controlo de tração for de-
sativado durante a condução, ou se for de-
tetado um problema no sistema de
controlo de tração, este indicador luminoso
e a luz de advertência de problema no mo-
tor acendem-se. (Consulte uma explicação
do sistema de controlo de tração na página
3-22.)
ABS
UB5CP1P0.book Page 4 Tuesday, August 7, 2018 9:04 AM
Page 20 of 112
Funções dos controlos e instrumentos
3-5
3
PAU73120
In dica dor luminoso do sistema
imobiliza dor “ ”
Depois de a chave ser rodada para “OFF”
e de terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está ativado.
Passadas 24 horas, o indicador luminoso
para de piscar, mas o sistema imobilizador
continua ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se. Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no sis-
tema imobilizador, o indicador luminoso
pisca com um determinado padrão), solici-
te a um concessionário Yamaha que verifi-
que o veículo.
NOTASe o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte. 1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais. 4. Se uma ou ambas as chaves normais
não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência de problema no motor “”
1
2
UB5CP1P0.book Page 5 Tuesday, August 7, 2018 9:04 AM
