Regulação da luminosidade do painel decontadores1. Utilize o interruptor de seleção para
selecionar “Brightness”.
2. Prima o interruptor de menu.
3. Utilize o interruptor de seleção para selecionar o nível de luminosidade
pretendido e, em seguida, prima o in-
terruptor de menu para voltar ao
menu do modo de configuração. Acerto do relógio
1. Utilize o interruptor de seleção para
selecionar “Clock”.
2. Prima o interruptor de menu.
3. Quando os dígitos da hora ficarem in- termitentes, utilize o interruptor de se-
leção para acertar a hora.
4. Prima o interruptor de menu e os dígi- tos dos minutos ficam intermitentes. 5. Utilize o interruptor de seleção para
acertar os minutos.
6. Prima o interruptor de menu para vol- tar ao menu do modo de configura-
ção.
Reiniciar todos os itens do visor
1. Utilize o interruptor de seleção para selecionar “All Reset”.
2. Prima o interruptor de menu.
3. Utilize o interruptor de seleção para selecionar “YES” e, em seguida, pri-
ma o interruptor de menu.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetBrightness
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
UB5CP1P0.book Page 16 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-17
3
NOTAO conta-quilómetros e o relógio não po-
dem ser reiniciados.
PAU47636
Mo do D (mo do de transmissão)O modo D é um sistema de desempenho
do motor controlado eletronicamente que
permite selecionar três modos: “STD”, “A”
e “B”.
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-19.)NOTAAntes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.Mo do “STD”
O modo “STD” é adequado para condições
de condução variadas. Este modo permite que o condutor usufrua
de uma condução suave e desportiva, des-
de a gama de baixa velocidade à gama de
alta velocidade.
Mo
do “A”
No modo “A” o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade, quando comparado
com o modo “STD”.
Mo do “B”
No modo “B”, um modo adequado a con-
dições de condução que exijam uma utili-
zação especialmente delicada do
acelerador, a resposta é um pouco mais
lenta em relação ao modo “STD”.
All Reset
YESNO
1. Interruptor do modo de transmissão “MODE”
1
UB5CP1P0.book Page 17 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-18
3
PAU1234M
Interruptores do guia dor Esquer da Direita
PAU85531
Interruptor
de farol
alto/baixo/ultrapassagem
“//PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios.
Para acionar momentaneamente os máxi-
mos, prima o interruptor para “PASS” en-
quanto os faróis dianteiros estão em
médios.NOTASe o interruptor estiver regulado para farol
de médios, acende-se apenas o farol dian-
teiro esquerdo. Se o interruptor estiver regulado para máxi-
mos, acendem-se os dois faróis dianteiros.
PAU12461
Interruptor
do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU54212
Interruptor de
paragem/an damento/arranque “ / /
”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 5-1 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
1. Interruptor de seleção “ / ”
2. Interruptor de menu “MENU”
3. Interruptor de farol alto/baixo/ ultrapassagem “ / /PASS”
4. Interruptor do sinal de mudança de direção “/”
5. Interruptor da buzina “ ”
2
1
345
1. Interruptor de paragem/andamento/arranque “ / / ”
2. Interruptor do modo de transmissão “MO- DE”
3. Interruptor de perigo “ ”
1
23
UB5CP1P0.book Page 18 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-19
3
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU12735
Interruptor d e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
PAU59011
Interruptor d e menu “MENU”
Este interruptor é utilizado para executar
seleções no visor de modo de configura-
ção do módulo do contador multifuncional.
Consulte Módulo do contador multifuncio-
nal na página 3-6 para obter informações
detalhadas.
PAU59001
Interruptor d e seleção “ / ”
Este interruptor é utilizado para executar
seleções no visor de informações e no visor
de modo de configuração do módulo do
contador multifuncional.
Consulte Módulo do contador multifuncio-
nal na página 3-6 para obter informações
detalhadas.
PAU77020
Interruptor d o modo d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.Utilizando este interruptor, o modo de
transmissão é alterado para “STD”, “A” ou
“B” pela seguinte ordem:
STD → A → B → STD
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão. (Consulte a página
3-17 para obter explicações sobre cada
modo de transmissão.)NOTA O modo de transmissão atual é grava-
do quando a chave é rodada para
“OFF”. 
O modo selecionado é mostrado no
visor do modo de transmissão. (Con-
sulte a página 3-8.)
UB5CP1P0.book Page 19 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-20
3
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-38.)
PAU12876
Pe dal de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque o pedal de mu-
dança de velocidades para cima. Para
mudar a transmissão para uma velocidade
inferior, desloque o pedal de mudança de
velocidades para baixo. (Consulte a página
5-2.)
PAU26826
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste li-
geiramente a alavanca do travão do punho
do acelerador puxando-a e rode o disco
ajustador. Certifique-se de que o número
de afinação no disco ajustador está alinha-
do com a marca correspondente na ala-
vanca do travão.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Distância
3. Disco ajustador da posição da alavanca do
travão
4. Marca de concordância
2
3
4
1
UB5CP1P0.book Page 20 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-21
3
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não danificar o sen-
sor da ro da ou o rotor d o sensor da roda;
caso contrário po de resultar num incor-
reto desempenho do sistema de ABS.
1. Pedal do travão
1
UB5CP1P0.book Page 21 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-22
3
PAU76317
Sistema de controlo de traçãoO sistema de controlo de tração (TCS) aju-
da a manter a tração durante a aceleração
em superfícies escorregadias, como em pi-
sos não pavimentados ou molhados. Se for
detetado pelos sensores que a roda trasei-
ra está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração.
AVISO
PWA15433
O sistema de controlo de tração não
substitui uma con dução a dequa da às
con dições. O sistema d e controlo de tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos de gran de inclina-
ção ou d urante travagens e não impe de
a per da de a derência da ro da dianteira.
Tal como com qualquer veículo, tenha
cui dad o em superfícies que possam ser
escorregad ias e evite superfícies muito
escorregad ias.
O indicador luminoso “ ” pisca quando o
controlo de tração foi acionado. Pode notar
ligeiras alterações no ruído do motor e do
escape quando o sistema foi acionado.
O indicador luminoso “ ” acende-se
quando o controlo de tração foi desligado.
O visor do TCS indica a definição atual do
TCS. Existem três definições.
TCS “OFF”: Desliga o sistema de controlo
de tração.
TCS “1”: Minimiza a ação do sistema de
controlo de tração.
TCS “2” : Maximiza a ação do controlo de
tração; a rotação da roda é controlada com
mais força.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás1
2
1
2
1. Botão “TCS”
2. Visor do TCS
3. Indicador luminoso do sistema de controlo de tração “ ”
13
2
UB5CP1P0.book Page 22 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-23
3
NOTA Sempre que o veículo for ligado, o
controlo de tração é ligado e definido
como “1” ou “2” (o que tiver sido sele-
cionado por último).
 Desligue o sistema de controlo de tra-
ção para ajudar a libertar a roda tra-
seira se o veículo ficar preso na lama,
areia ou noutra superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-18.) A utilização de
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.Configurar o sistema de controlo d e tra-
ção
AVISO
PWA15441
Certifique-se de que para o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo d e tração. A alteração
d os ajustes d urante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.
As definições do TCS só podem ser altera-
das quando o veículo está parado e o ace-
lerador fechado.
 Prima o botão “TCS” para alternar en-
tre as definições “1” e “2” do TCS.
 Prima o botão durante dois segundos
para desligar o sistema de controlo de
tração.
 Prima o botão novamente para ligar
outra vez o controlo de tração (o TCS
regressa à definição anterior).
Reposição do sistema d e controlo d e
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:  uma roda perde o contacto com o
piso durante a condução.
 for detetada rotação excessiva da
roda traseira durante a condução.
 uma roda gira devido a forças exter-
nas com a alimentação do veículo li-
gada (por exemplo, ao efetuar a
manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” se acen-
dem. Neste caso, tente repor o sistema da se-
guinte forma.
1. Pare e desligue o veículo.
2. Aguarde uns segundos e, em seguida, volte a ligar o veículo.
3. O indicador luminoso “ ” deve apa- gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique o
veículo logo que possível.1. Visor do TCS
2. Indicador luminoso do sistema de controlo de tração “ ”
3. Luz de advertência de problema no motor “”
12
3
UB5CP1P0.book Page 23 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-24
3
4. Solicite a um concessionário Yamaha
que verifique o veículo e desligue a luz
de advertência “ ”.
PAU13076
Tampa do depósito de combustí-
velAbertura da tampa do d epósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UB5CP1P0.book Page 24 Tuesday, August 7, 2018 9:04 AM

Funções dos controlos e instrumentos
3-25
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema d e escape,
etc.

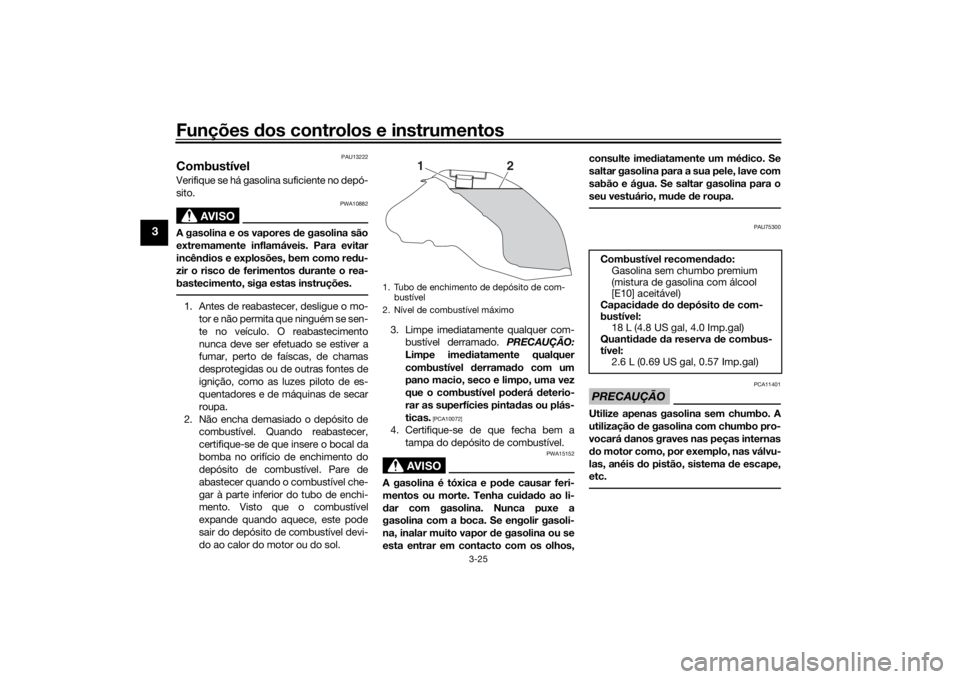

1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
Combustível recomen dad o:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do depósito d e com-
bustível: 18 L (4.8 US gal, 4.0 Imp.gal)
Quanti dad e da reserva d e combus-
tível: 2.6 L (0.69 US gal, 0.57 Imp.gal)
UB5CP1P0.book Page 25 Tuesday, August 7, 2018 9:04 AM
