Strumento e funzioni di controllo
3-16
3
2. Premere l’interruttore dei menu.
3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore dei menu; le ci- fre dei minuti iniziano a lampeggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti. 6. Premere l’interruttore dei menu per
tornare al menu della modalità di re-
golazione.
Azzeramento di tutte le voci visualizzate
1. Utilizzare l’interruttore di selezione per selezionare “All Reset”.
2. Premere l’interruttore dei menu.
3. Utilizzare l’interruttore di selezione per selezionare “YES” e premere l’inter-
ruttore dei menu.
NOTAIl totalizzatore contachilometri e l’orologio
digitale non possono essere azzerati.

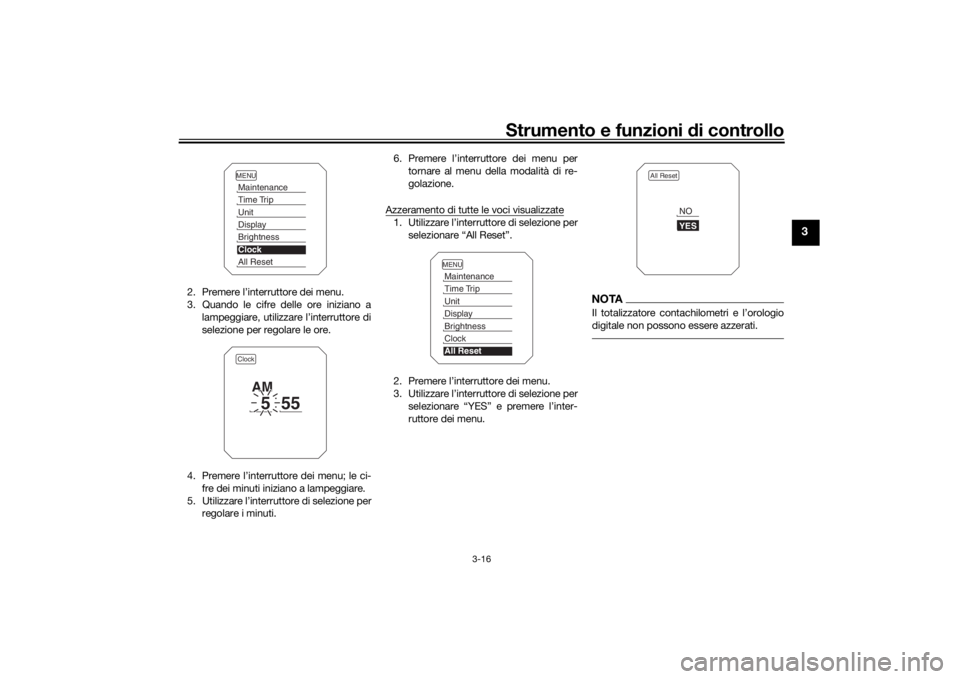

MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
All Reset
YESNO
UB5CH1H0.book Page 16 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-17
3
HAU47636
D-mode (mo dalità di g ui da)Il D-mode è un sistema di prestazioni mo-
tore controllato elettronicamente che con-
sente di selezionare tre modalità: “STD”,
“A” e “B”.
Premere l’interruttore modalità di guida
“MODE” per alternare le modalità. (Vedere
pagina 3-19.)NOTAPrima di usare la modalità di guida D-mo-
de, accertarsi di aver compreso il suo fun-
zionamento insieme al funzionamento
dell’interruttore modalità di guida.Mo dalità “STD”
La modalità “STD” è adatta per varie condi-
zioni di guida. Questa modalità consente al conducente di
godere di una guidabilità regolare e sporti-
va dalla gamma di bassa velocità alla gam-
ma di velocità elevata.
Mo
dalità “A”
La modalità “A” offre una risposta più spor-
tiva del motore nella gamma di velocità da
bassa a media rispetto alla modalità “STD”.
Mo dalità “B”
La modalità “B” offre una risposta relativa-
mente meno netta risp etto alla modalità
“STD” per situazioni di guida che richiedo-
no un comando dell’acceleratore partico-
larmente sensibile.
HAU1234M

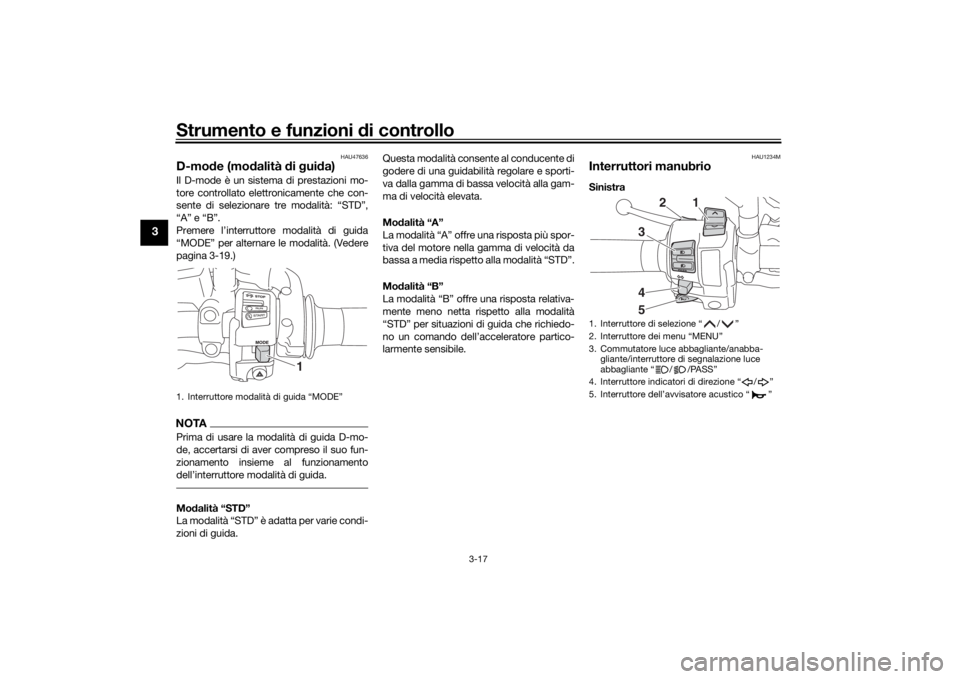

Interruttori manubrioSinistra
1. Interruttore modalità di guida “MODE”
1
1. Interruttore di selezione “ / ”
2. Interruttore dei menu “MENU”
3. Commutatore luce abbagliante/anabba- gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
4. Interruttore indicatori di direzione “ / ”
5. Interruttore dell’avvisatore acustico “ ”
2
1
345
UB5CH1H0.book Page 17 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-18
3
Destra
HAU85531
Commutatore luce abba gliante/anabba-
g liante/interruttore di se gnalazione luce
abba gliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
Per far lampeggiare l’abbagliante, premere
l’interruttore su “PASS” mentre i fari sono
sull’anabbagliante.NOTAQuando l’interruttore è posizionato
sull’anabbagliante, si accende solo il faro
sinistro. Quando l’interruttore è posizionato sull’ab-
bagliante, si accendono entrambi i fari.
HAU12461
Interruttore in
dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54212
Interruttore
Arresto/Accensione/Avviamento
“//”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di avvia-
mento. Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU12735
Interruttore luci d
’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU59011
Interruttore dei menu “MENU”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display delle modalità di
regolazione dello strumento multifunzione.
Vedere Strumento multifunzione a pagina
3-5 per informazioni dettagliate.

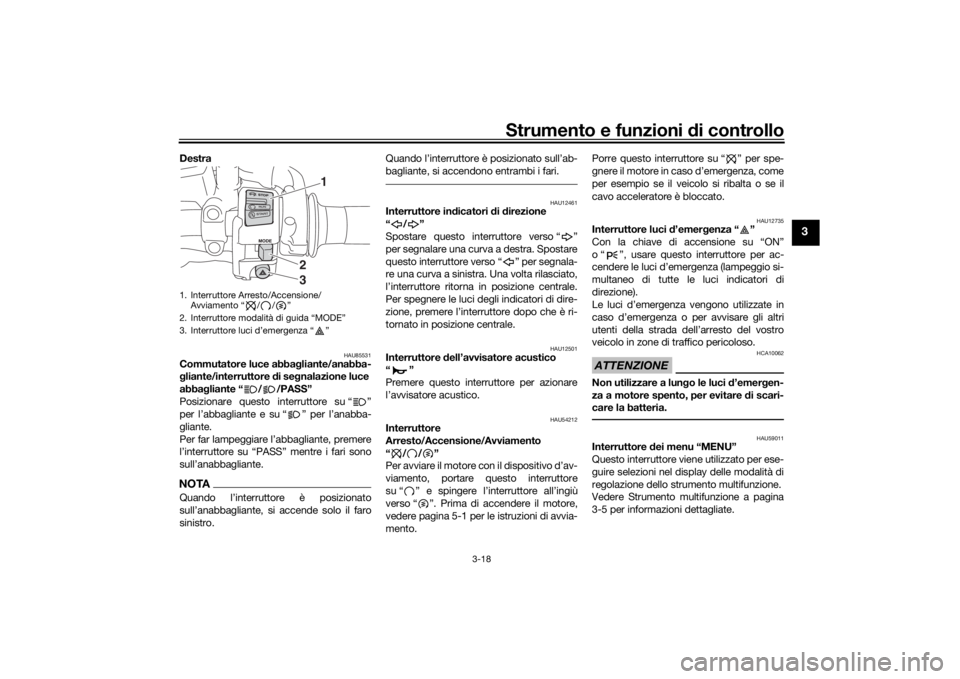

1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Interruttore modalità di guida “MODE”
3. Interruttore luci d’emergenza “ ”
1
23
UB5CH1H0.book Page 18 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-19
3
HAU59001
Interruttore di selezione “ / ”
Questo interruttore viene utilizzato per ese-
guire selezioni nel display informativo e nel
display delle modalità di regolazione dello
strumento multifunzione.
Vedere Strumento multifunzione a pagina
3-5 per informazioni dettagliate.
HAU77020
Interruttore mo dalità di g ui da “MODE”
AVVERTENZA
HWA15341
Non cambiare mo dalità di gui da con il
veicolo in movimento.Utilizzando questo interruttore si cambia la
modalità di guida in “STD”, “A”, oppure “B”
nel seguente ordine:
STD → A → B → STD
La manopola acceleratore deve essere
chiusa completamente per cambiare la
modalità di guida. (Vedere pagina 3-17 per
spiegazioni su ciascuna modalità di guida.)NOTA La modalità di guida corrente viene
salvata quando si gira la chiave su
“OFF”.
 La modalità selezionata viene visualiz-
zata sul display della modalità di gui-
da. (Vedere pagina 3-8.)
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-37.)
HAU12876
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 5-2.)

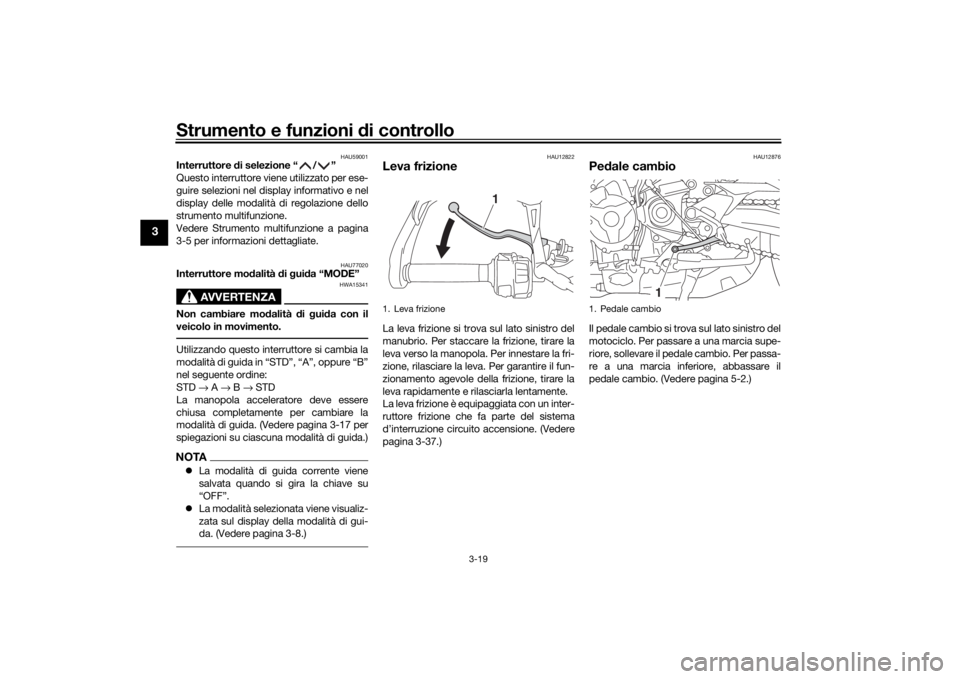

1. Leva frizione
1
1. Pedale cambio
1
UB5CH1H0.book Page 19 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-20
3
HAU26826
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare legger-
mente la leva freno dalla manopola accele-
ratore e ruotare il quadrante di regolazione.
Accertarsi che il numero della regolazione
impostata sul quadrante di regolazione si
allinei con il riferimento d’accoppiamento
sulla leva freno.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU63040
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla distanza di
frenata convenzionale.

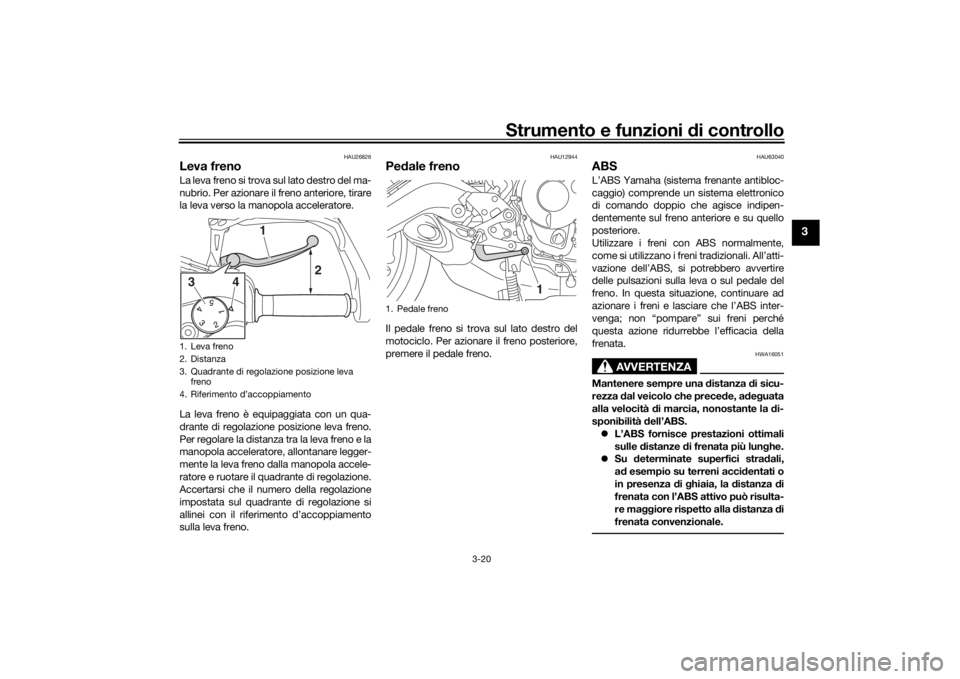

1. Leva freno
2. Distanza
3. Quadrante di regolazione posizione leva freno
4. Riferimento d’accoppiamento
2
3
4
1
1. Pedale freno
1
UB5CH1H0.book Page 20 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-21
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non d anneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore1
2
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
1
2
UB5CH1H0.book Page 21 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-22
3
HAU76317
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la
potenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione d urante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.
La spia di segnalazione “ ” lampeggia
quando il controllo della trazione si è inseri-
to. Si potrebbero notare lievi cambiamenti
nel rumore prodotto dal motore e dall’im-
pianto di scarico quando il sistema si è in-
serito.
Se il controllo della trazione è stato disatti-
vato, la spia di segnalazione “ ” si accen-
de.
Il display TCS indica l’impostazione TCS
corrente. Sono previste tre impostazioni.
TCS “OFF” : Disattiva il sistema di controllo
della trazione.
TCS “1” : Riduce al minimo l’intervento del
sistema di controllo della trazione. TCS “2”
: Aumenta al massimo l’intervento
del controllo della trazione; viene esercitato
il massimo controllo sulla rotazione delle
ruote.
NOTA Quando si accende il veicolo, il con-
trollo della trazione viene attivato e im-
postato su “1” o “2” (a seconda
dell’ultima opzione selezionata).
 Disattivare il sistema di controllo della
trazione per aiutare a liberare la ruota
posteriore nel caso in cui il veicolo ri-
manga impantanato in fango, sabbia o
altre superfici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve dere pa gina 6-18.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.

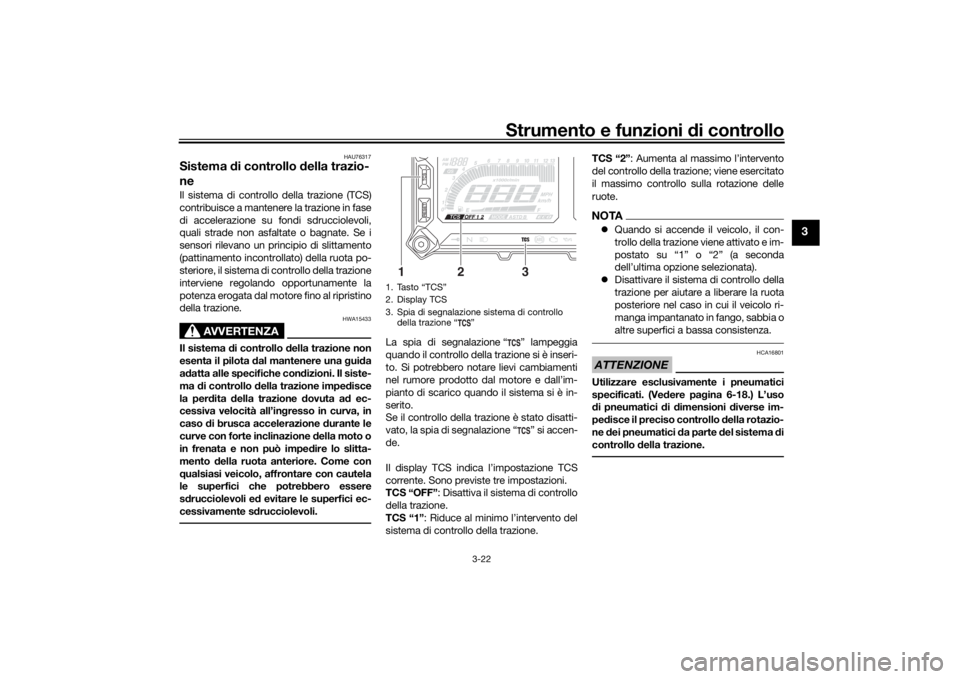

1. Tasto “TCS”
2. Display TCS
3. Spia di segnalazione sistema di controllo
della trazione “ ”
13
2
UB5CH1H0.book Page 22 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-23
3
Impostazione del sistema di controllo
d ella trazione
AVVERTENZA
HWA15441
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul sistema di controllo
d ella trazione. La mo difica delle impo-
stazioni durante la gui da può distrarre
l’operatore e aumentare il rischio di inci-
d enti.Le impostazioni TCS si possono modificare
soltanto quando il veicolo è fermo e la far-
falla è chiusa.
 Premere il tasto “TCS” per commuta-
re tra le impostazioni TCS “1” e “2”.
 Premere il tasto per due secondi per
disattivare il sistema di controllo della
trazione.
 Premere di nuovo il tasto per riattivare
il controllo della trazione (il TCS ritorna
all’impostazione precedente).
Azzeramento del sistema di controllo
d ella trazione
Il sistema di controllo della trazione si disa-
biliterà automaticamente in caso di:
 Sollevamento da terra di una ruota du-
rante la guida. 
Rilevamento di una rotazione eccessi-
va della ruota posteriore durante la
guida.
 Rotazione di una ruota tramite forze
esterne con il veicolo acceso (ad
esempio quando si esegue la manu-
tenzione).
Se il sistema di controllo della trazione è di-
sabilitato, sia la spia di segnalazione “ ”
che la spia “ ” si accenderanno.
In questo caso, provare ad azzerare il siste-
ma come segue. 1. Arrestare il veicolo e spegnerlo.
2. Attendere alcuni secondi e riaccende-
re il veicolo.
3. La spia di segnalazione “ ” deve
spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare control-
lare il veicolo da un concessionario
Yamaha non appena possibile.4. Far controllare il veicolo e spegnere la
spia “ ” da un concessionario
Yamaha.

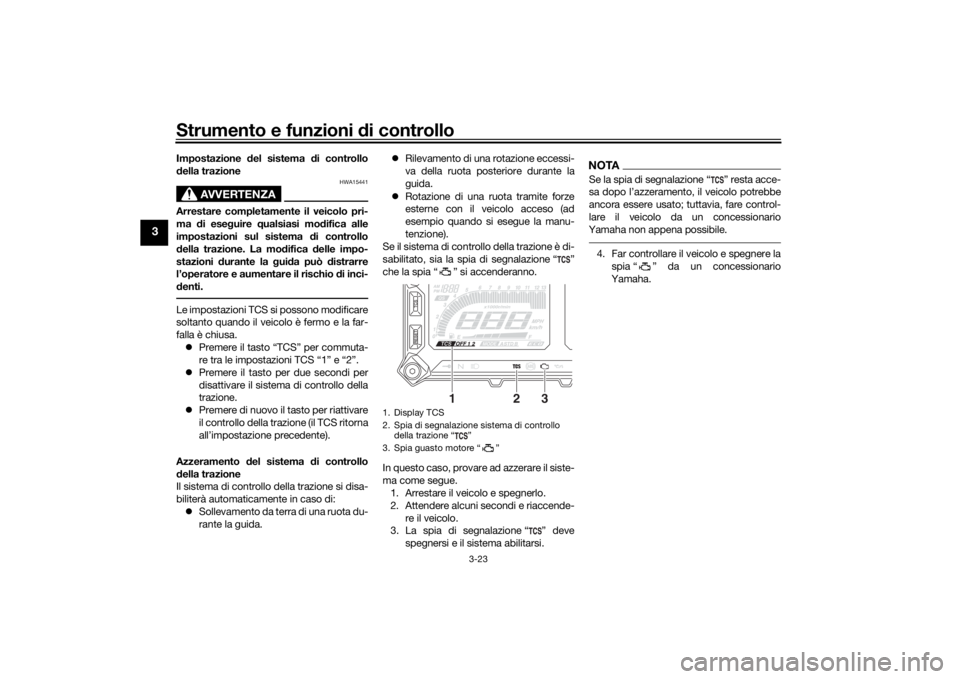

1. Display TCS
2. Spia di segnalazione sistema di controllo della trazione “ ”
3. Spia guasto motore “ ”
12
3
UB5CH1H0.book Page 23 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-24
3
HAU13076
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare un quarto di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita nella serratu-
ra, spingere il tappo serbatoio carburante
verso il basso. Ruotare la chiave di 1/4 di
giro in senso antiorario, sfilarla e poi chiu-
dere il coperchietto della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori d i benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.

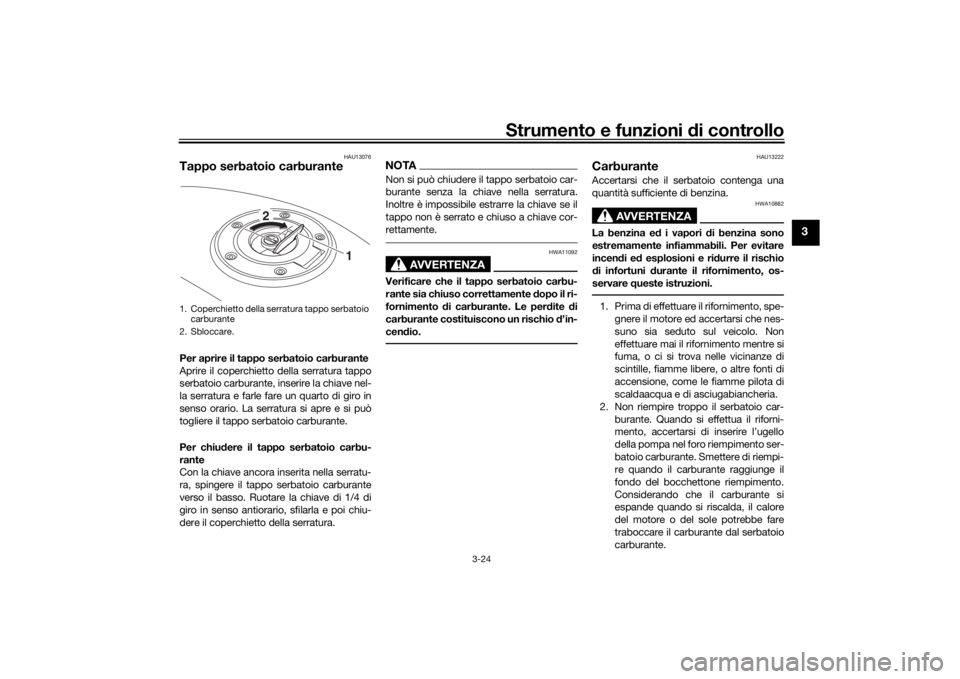

1. Coperchietto della serratura tappo serbatoio carburante
2. Sbloccare.
1
2
UB5CH1H0.book Page 24 Monday, August 6, 2018 10:01 AM

Strumento e funzioni di controllo
3-25
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione di
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU75300
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne d el motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
NOTA Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Controllare che l’ugello benzina pre-
senti lo stesso identificatore quando si
fa rifornimento.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1
2
Carburante consi gliato:
Benzina super senza piombo (ga-
sohol [E10] accettabile)
Capacità serbatoio carburante: 18 L (4.8 US gal, 4.0 Imp.gal)
Quantità di carburante d i riserva:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
UB5CH1H0.book Page 25 Monday, August 6, 2018 10:01 AM
