Periodiek on derhoud en afstelling
7-5
7
DAU71353

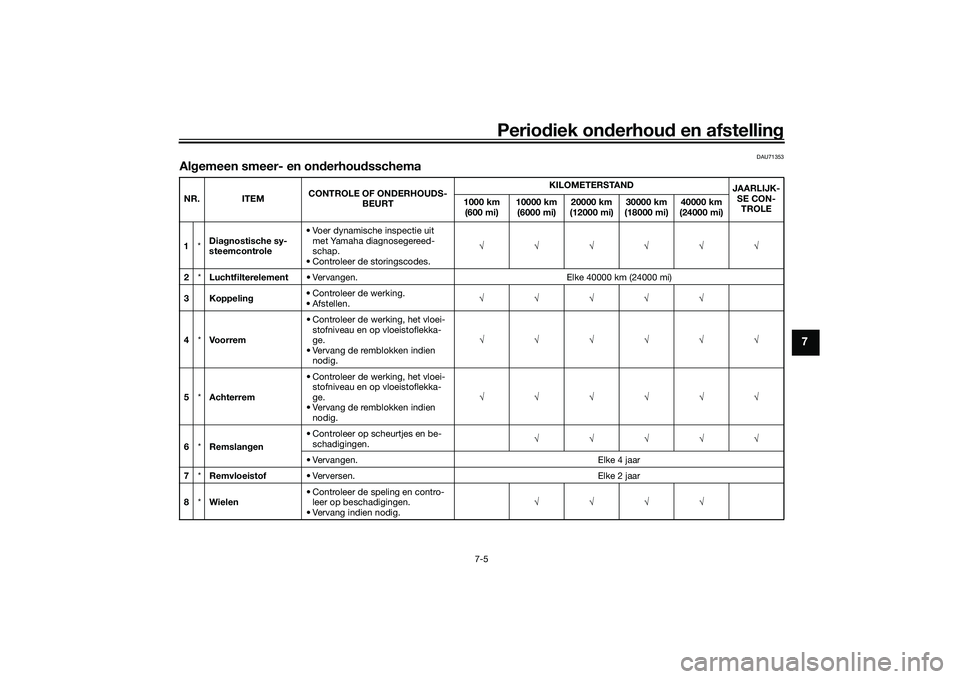

Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. Elke 40000 km (24000 mi)
3 Koppelin g• Controleer de werking.
• Afstellen.
√√√√√
4 *Voorrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
5 *Achterrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
6 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
7 *Remvloeistof • Verversen. Elke 2 jaar
8 *Wielen • Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig. √√√√
UB5UD0D0.book Page 5 Friday, December 18, 2020 9:03 AM
Page 72 of 116

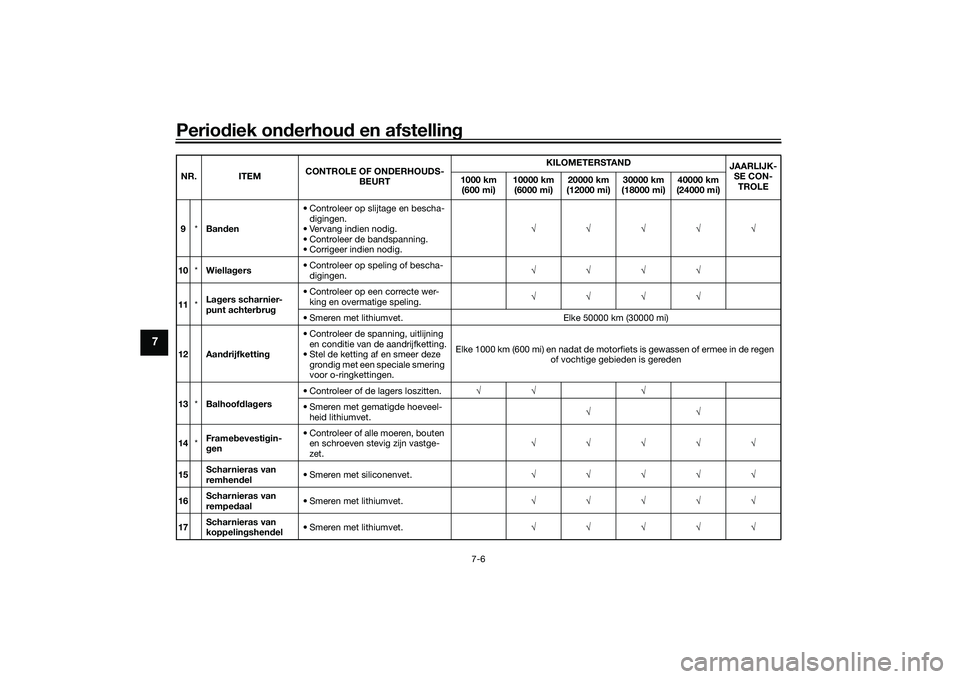

Periodiek on derhou d en afstelling
7-6
7
9 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
10 *Wiella gers • Controleer op speling of bescha-
digingen. √√√√
11 *La
gers scharnier-
punt achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aan drijfkettin g • Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfie
ts is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 *Balhoof dla gers • Controleer of de lagers loszitten.
√√√
• Smeren met gematigde hoeveel- heid lithiumvet. √√
14 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
15 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
16 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
17 Scharnieras van
koppelin
gshen del • Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24 000 m
i)
UB5UD0D0.book Page 6 Friday, December 18, 2020 9:03 AM
Page 73 of 116
Periodiek on derhoud en afstelling
7-7
7

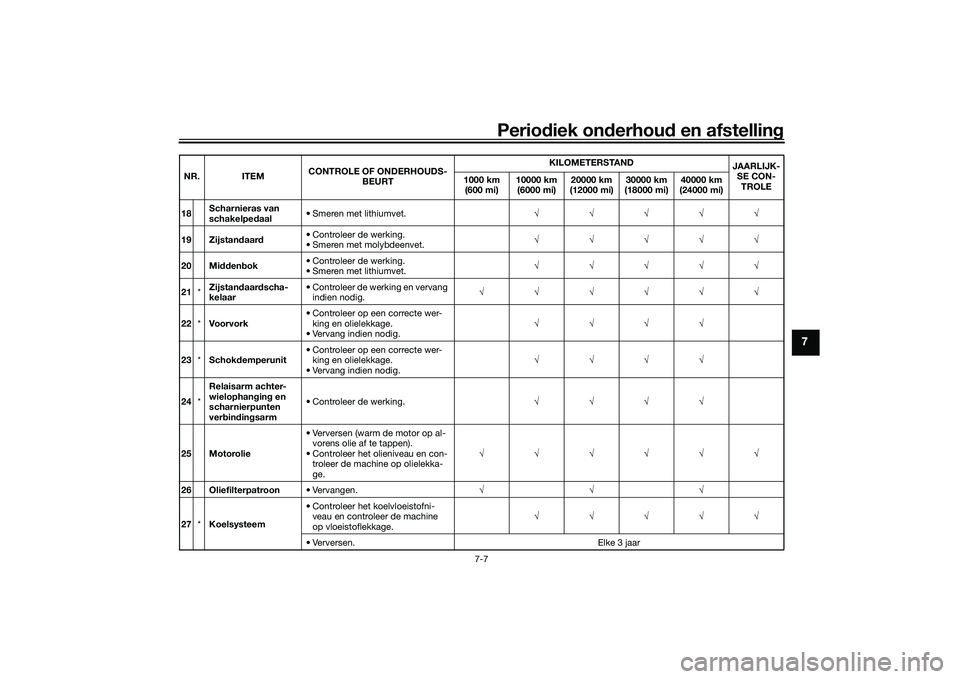

18Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
19 Zijstan daar d • Controleer de werking.
• Smeren met molybdeenvet.
√√√√√
20 Mi ddenbok • Controleer de werking.
• Smeren met lithiumvet. √√√√√
21 *Zijstan
daar dscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
22 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Schok demperunit • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
24 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
25 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. √√√√√√
26 Oliefilterpatroon • Vervangen. √√√
27 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5UD0D0.book Page 7 Friday, December 18, 2020 9:03 AM
Page 74 of 116
Periodiek on derhou d en afstelling
7-8
7
DAU72800

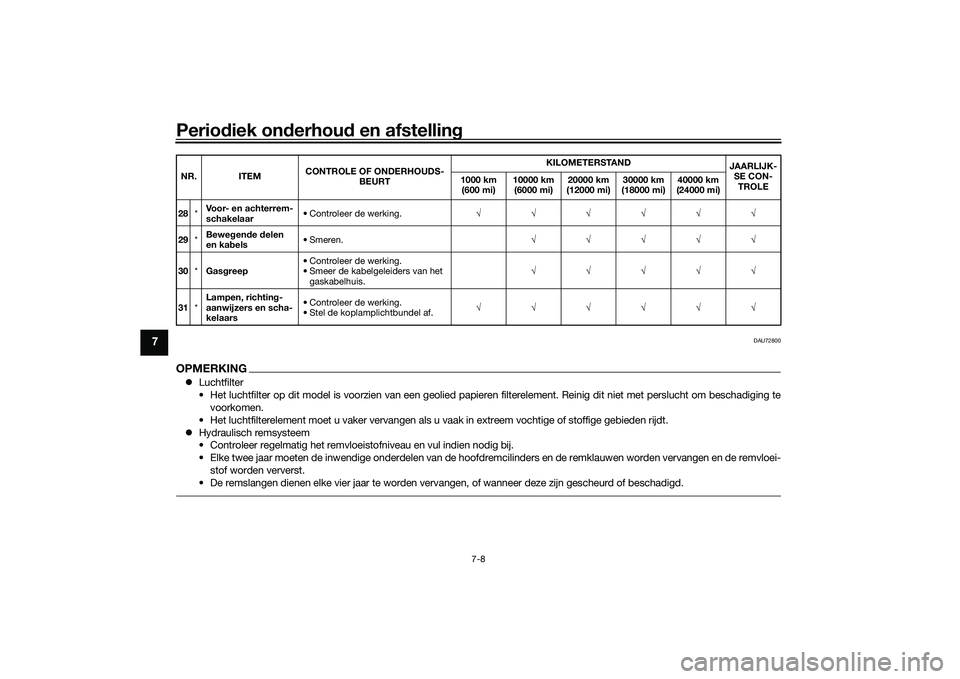

OPMERKING Luchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdrem cilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden verv angen, of wanneer deze zijn gescheurd of beschadigd.28*Voor- en achterrem-
schakelaar • Controleer de werking.
√√√√√√
29 *Bewe
gen de delen
en ka bels •Smeren.
√√√√√
30 *Gas greep • Controleer de werking.
• Smeer de kabelgeleiders van het
gaskabelhuis. √√√√√
31 *Lampen, richting
-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB5UD0D0.book Page 8 Friday, December 18, 2020 9:03 AM
Page 75 of 116
Periodiek on derhoud en afstelling
7-9
7
DAU19653

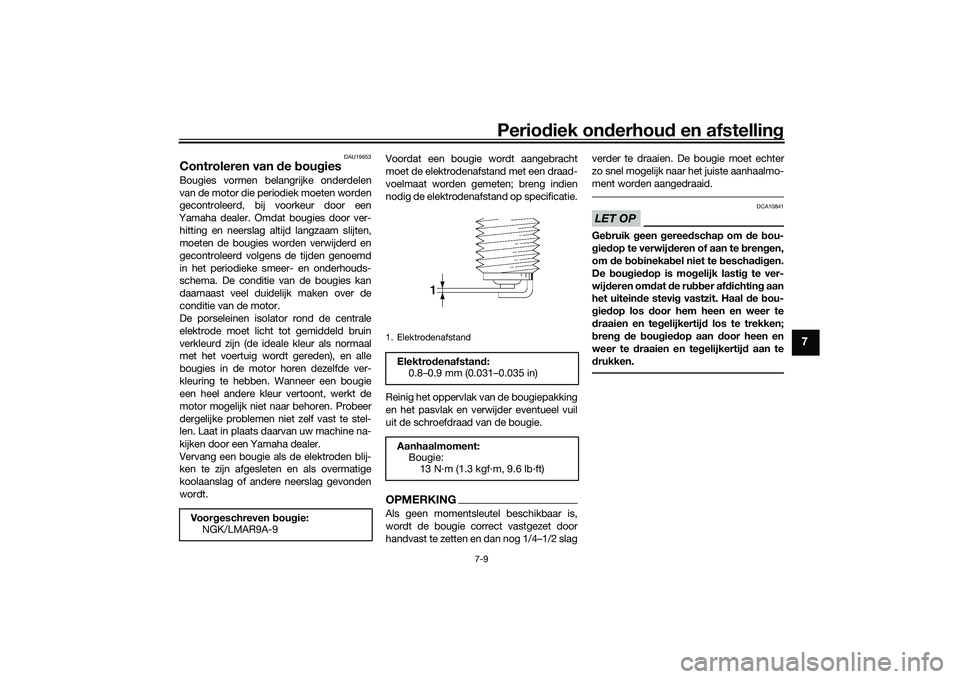

Controleren van de bou giesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Ge
bruik geen gereed schap om de bou-
g ie dop te verwij deren of aan te b rengen,
om de bob ineka bel niet te bescha dig en.
De bou gie dop is mog elijk lastig te ver-
wij deren omd at de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal de bou-
g ie dop los door hem heen en weer te
d raaien en te gelijkertij d los te trekken;
b ren g d e bou gie dop aan door heen en
weer te d raaien en te gelijkertij d aa n t
e
d rukken.
Voo r geschreven bou gie:
NGK/LMAR9A-9
1. Elektrodenafstand
Elektro denafstan d:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5UD0D0.book Page 9 Friday, December 18, 2020 9:03 AM
Page 76 of 116
Periodiek on derhou d en afstelling
7-10
7
DAU36113

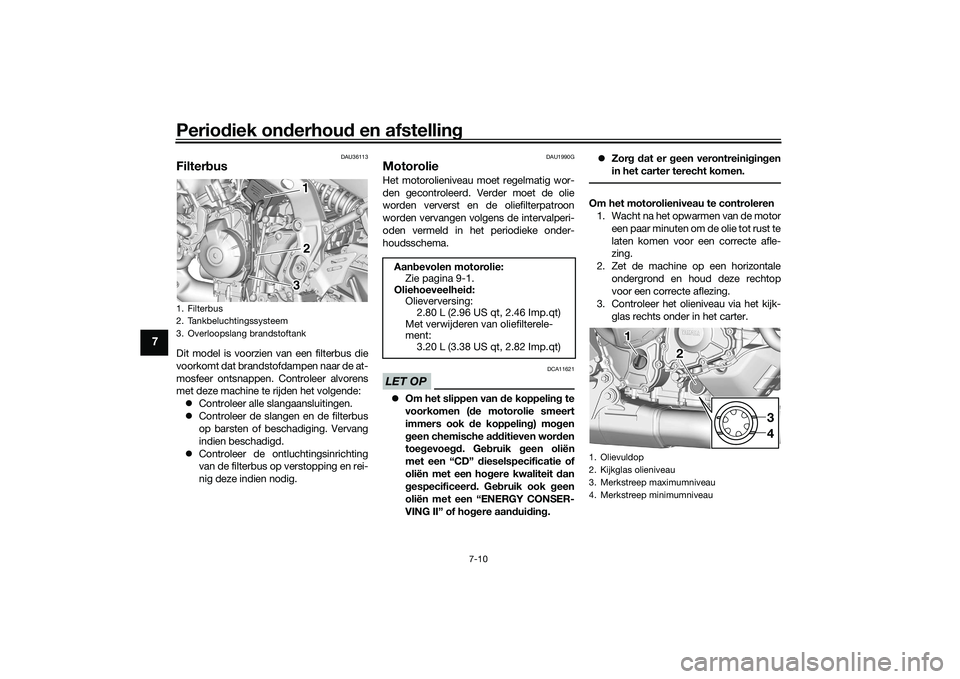

Filter busDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU1990G
MotorolieHet motorolieniveau moet regelmatig wor-
den gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke onder-
houdsschema.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische additieven wor den
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
Zor g d at er g een verontreini gin gen
in het carter terecht komen.
Om het motorolieniveau te controleren 1. Wacht na het opwarmen van de motor
ee n p aa r m i n u te n o m d e o l i e t o t r u s t t e
laten komen voor een correcte afle-
zing.
2. Zet de machine op een horizontale ondergrond en houd deze rechtop
voor een correcte aflezing.
3. Controleer het olieniveau via het kijk- glas rechts onder in het carter.
1. Filterbus
2. Tankbeluchtingssysteem
3. Overloopslang brandstoftank
1 1 12 23 3
Aan bevolen motorolie:
Zie pagina 9-1.
Oliehoeveelheid :
Olieverversing:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Met verwijderen van oliefilterele-
ment:
3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1 1
2
1
2
34
UB5UD0D0.book Page 10 Friday, December 18, 2020 9:03 AM
Page 77 of 116
Periodiek on derhoud en afstelling
7-11
7
OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.4. Als de motorolie bij of onder de merk-
streep voor minimumniveau staat,
verwijder dan de olievuldop en vul olie
bij.
5. Controleer de O-ring van de olie- vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan.
Vervan gen van de motorolie (en filter)
1. Start de motor en laat deze enkele mi-
nuten stationair draaien om de olie op
te warmen. Zet de motor vervolgens
weer af. 2. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en vervolgens de olieaftapplug met de pakking.
OPMERKINGSla de stappen 4…6 over als de oliefilterpa-
troon niet wordt vervangen.4. Verwijder de oliefilterpatroon met eenoliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.5. Smeer een dun laagje schone motor-olie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
1
2
1. Oliefiltersleutel
2. Oliefilterpatroon
1
2
UB5UD0D0.book Page 11 Friday, December 18, 2020 9:03 AM
Page 78 of 116
Periodiek on derhou d en afstelling
7-12
7

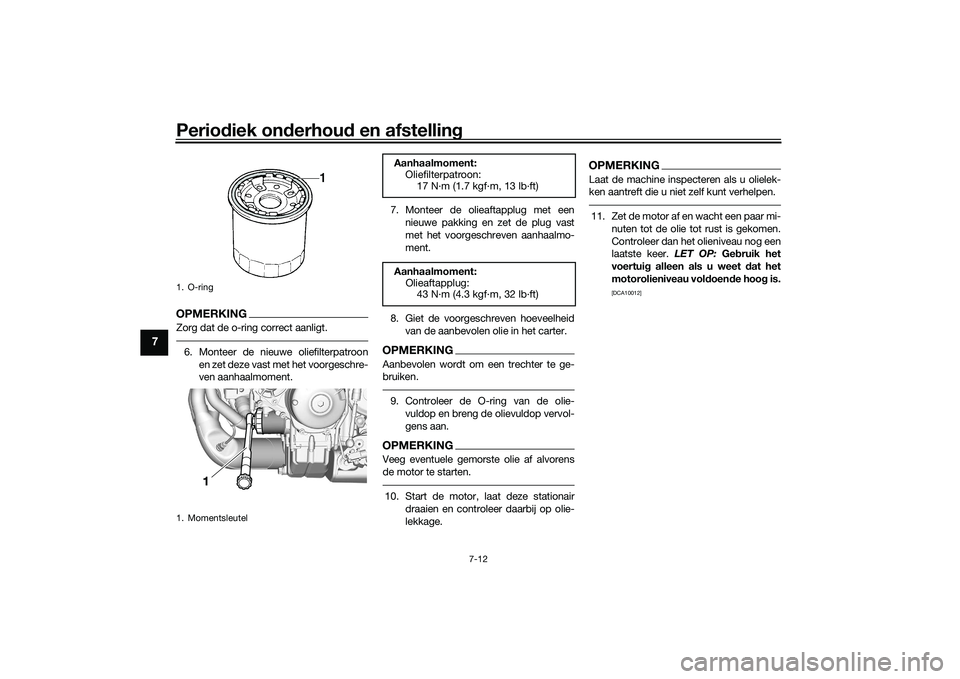

OPMERKINGZorg dat de o-ring correct aanligt.6. Monteer de nieuwe oliefilterpatroon
en zet deze vast met het voorgeschre-
ven aanhaalmoment. 7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Giet de voorgeschreven hoeveelheid van de aanbevolen olie in het carter.
OPMERKINGAanbevolen wordt om een trechter te ge-
bruiken.9. Controleer de O-ring van de olie-vuldop en breng de olievuldop vervol-
gens aan.OPMERKINGVeeg eventuele gemorste olie af alvorens
de motor te starten.10. Start de motor, laat deze stationair draaien en controleer daarbij op olie-
lekkage.
OPMERKINGLaat de machine inspecteren als u olielek-
ken aantreft die u niet zelf kunt verhelpen.11. Zet de motor af en wacht een paar mi-nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau nog een
laatste keer. LET OP: Gebruik het
voertui g alleen als u weet d at het
motorolieniveau vold oende hoo g is.
[DCA10012]
1. O-ring
1. Momentsleutel
1
Aanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:43 N·m (4.3 kgf·m, 32 lb·ft)
UB5UD0D0.book Page 12 Friday, December 18, 2020 9:03 AM
Page 79 of 116

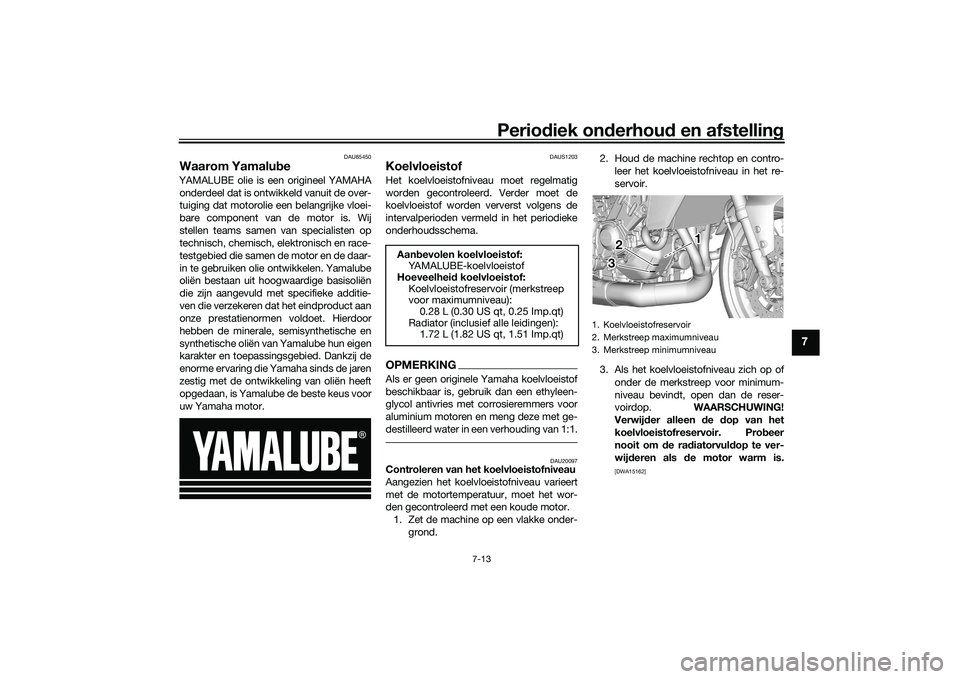

Periodiek on derhoud en afstelling
7-13
7
DAU85450
Waarom Yamalu beYAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU20097
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor. 1. Zet de machine op een vlakke onder- grond. 2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwij der alleen d e dop van het
koelvloeistofreservoir. Pro beer
nooit om de ra diatorvul dop te ver-
wij deren als de motor warm is.
[DWA15162]
Aan bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiator (inclusief alle leidingen): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1 1
2 1
2
3 3
UB5UD0D0.book Page 13 Friday, December 18, 2020 9:03 AM
Page 80 of 116

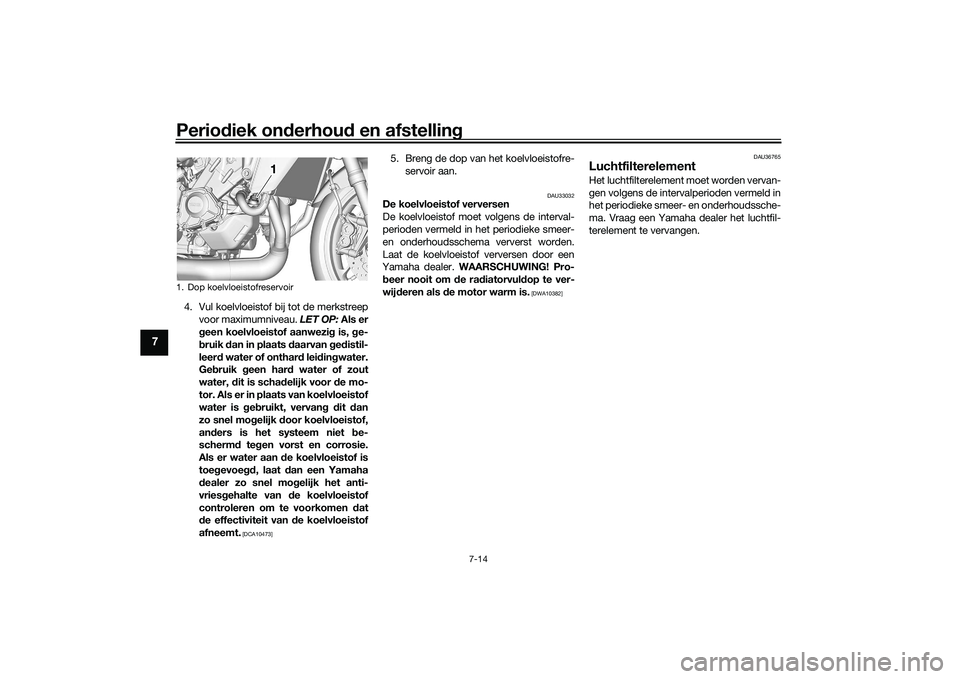

Periodiek on derhou d en afstelling
7-14
7
4. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
g een koelvloeistof aanwezi g is, ge-
b ruik dan in plaats daarvan ged istil-
leer d water of onthar d lei din gwater.
Ge bruik geen har d water of zout
water, dit is scha delijk voor de mo-
tor. Als er in plaats van koelvloeistof
water is g eb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet be-
scherm d te gen vorst en corrosie.
Als er water aan d e koelvloeistof is
toe gevoe gd, laat d an een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van de koelvloeistof
controleren om te voorkomen dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Breng de dop van het koelvloeistofre- servoir aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de rad iatorvuld op te ver-
wij deren als de motor warm is.
[DWA10382] DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
1. Dop koelvloeistofreservoir
1 1 1
UB5UD0D0.book Page 14 Friday, December 18, 2020 9:03 AM
