Periodiek on derhoud en afstelling
7-15
7
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21403
Klepspelin gDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van d e controle met mo gelijk ern-
sti g letsel of overlijd en tot gevol g.
De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl d e
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e om gevin gstemperatuur).
De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passag ier,
b ag ag e en accessoires d at voor
d it
mo del i
s vast gestel d.
Stationair toerental:
1200–1400 tpm
UB5UD0D0.book Page 15 Friday, December 18, 2020 9:03 AM
Page 82 of 116
Periodiek on derhou d en afstelling
7-16
7
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
Laat sterk versleten b anden door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger ed
en voor dat het
zijn optimale
ei genschappen verkrijg t.
Bandenspannin g b ij kou de ban den:
1 persoon:
Voor:250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personen: Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belastin g:
Vo e r t u i g : 193 kg (425 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
UB5UD0D0.book Page 16 Friday, December 18, 2020 9:03 AM
Page 83 of 116
Periodiek on derhoud en afstelling
7-17
7
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
Monteer altij d voor- en achter ban-
d en van hetzelfd e merk en type.
Verschillen de ban den kunnen het wegge
dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
Controleer altij d of d e ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.
Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat ze zijn “in
ger e-
d en
”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelheid te verhogen.
Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat: 120/70ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/BATTLAX
SPORT TOURING T32F
Achter ban d:
Maat: 180/55ZR17M/C (73W)
Fabrikant/model: BRIDGESTONE/BATTLAX
SPORT TOURING T32R
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
UB5UD0D0.book Page 17 Friday, December 18, 2020 9:03 AM
Page 84 of 116
Periodiek onderhoud en afstelling
7-18
7
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig. Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU22083
Vrije slag van de koppelingshen-
del afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppelings-
hendel.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme te
controleren.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:
5.0–10.0 mm (0.20–0.39 in)
1 1
2 (a) (a)
(b) (b)
1
2
(a)
(b)
UB5UD0D0.book Page 18 Tuesday, January 12, 2021 6:22 PM
Page 85 of 116
Periodiek on derhoud en afstelling
7-19
7
DAU37914
Vrije slag van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voord at de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een neg atief effect op de remwerkin
g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dea-
ler.
1. Geen vrije slag remhendel
111
UB5UD0D0.book Page 19 Friday, December 18, 2020 9:03 AM
Page 86 of 116
Periodiek on derhou d en afstelling
7-20
7
DAU22393
Controleren van voor- en achter-
rem blokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Rem blokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij- tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Rem
blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU40262
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicator remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1 1 1
UB5UD0D0.book Page 20 Friday, December 18, 2020 9:03 AM
Page 87 of 116
Periodiek on derhoud en afstelling
7-21
7
Achterrem
WAARSCHUWING
DWA16011
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht: Bij een te laa g remvloeistofniveau
kan lucht binnen drin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
Reini g de reservoird op alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen beschad igd ra-
ken met lekkag e tot gevolg.
Vul bij met hetzelf
de type
remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnen drin gen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
1. Merkstreep minimumniveauAan
bevolen remvloeistof:
DOT 4
1 1 1
UB5UD0D0.book Page 21 Friday, December 18, 2020 9:03 AM
Page 88 of 116
Periodiek on derhou d en afstelling
7-22
7
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
DAU22762
Spannin g aan drijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU92611
Aan drijfkettin g controleren op spannin g
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij- stand.
3. Zoek het middelste punt van de ket- ting (positie B) door in voorwaartse
richting te meten (ca. 53 mm (2.09 in))
vanaf de rand van de kettingbescher-
mer zoals afgebeeld. 4. Duw het midden van de aandrijfket-
ting omlaag en meet de afstand A van
de kettingbeschermer naar het mid-
den van de omlaag geduwde ketting-
schakel op positie B.
5. Als afstand A onjuist is, stel deze dan als volgt af. LET OP: Een onjuiste
ketting spannin g leid t tot over belas-
tin g van d e motor en an dere essen-
tiëIe on der delen van de machine en
kan resulteren in overslaan of bre-
ken van de kettin g. Als afstan d A
meer dan 55.0 mm (2.17 in) b e-
d raa gt, kan de kettin g het frame, de
achter bru g en an dere delen be-1. Rand van de aandrijfkettingbeschermer
2. Positie B2 1
1. Kettingbeschermer
2. Afstand AAfstan
d A:
45.0–50.0 mm (1.77–1.97 in)21
UB5UD0D0.book Page 22 Friday, December 18, 2020 9:03 AM
Page 89 of 116
Periodiek on derhoud en afstelling
7-23
7
schadig en. Hou d om dit te voorko-
men de kettin gspanning b innen de
g especificeer de waar den.
[DCA23070]
DAU92600

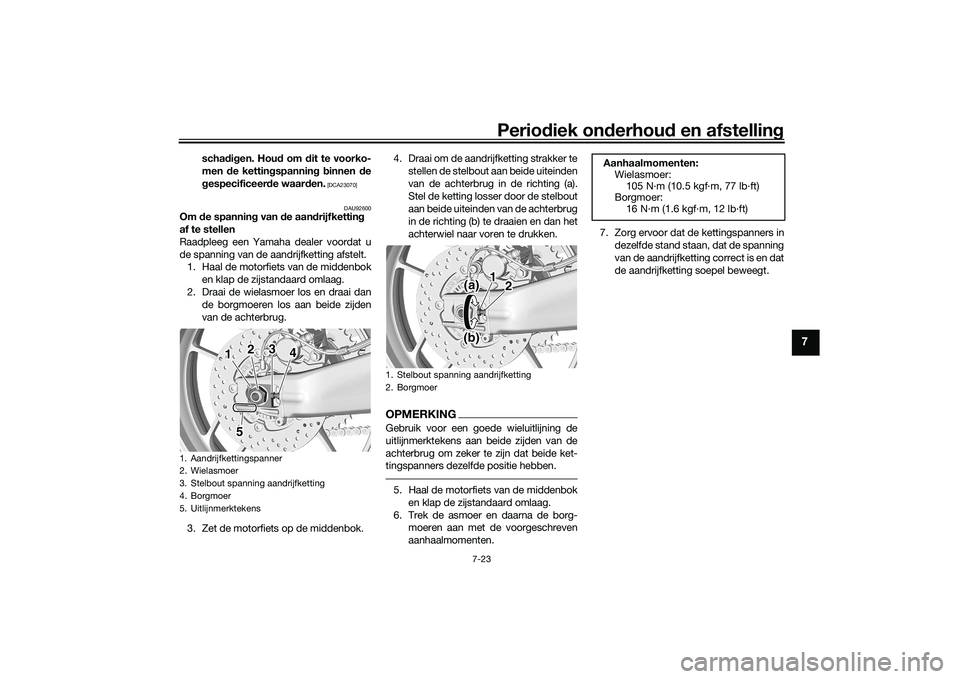

Om de spannin g van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Haal de motorfiets van de middenbok
en klap de zijstandaard omlaag.
2. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
3. Zet de motorfiets op de middenbok. 4. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.5. Haal de motorfiets van de middenboken klap de zijstandaard omlaag.
6. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten. 7. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5 3
1 2
4
1. Stelbout spanning aandrijfketting
2. Borgmoer
(a)1
2
(b)
Aanhaalmomenten: Wielasmoer:
105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
UB5UD0D0.book Page 23 Friday, December 18, 2020 9:03 AM
Page 90 of 116
Periodiek on derhou d en afstelling
7-24
7
DAU23027
De aan drijfkettin g reini gen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in de re gen of in vochti ge ge-
b ie den is gere den.1. Reinig de aandrijfketting met een aan-
drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig d e
aan drijfkettin g niet met stoomreini-
g ers, ho ged rukreini gers of on ge-
schikte oplosmi ddelen om schad e
aan de O-rin gen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng g een
motorolie of an dere smeermi ddelen aan op
de aan drijfkettin g, d eze kun-
nen stoffen bevatten die de O-rin-
g en kunnen bescha dig en.
[DCA11112] DAU23098
Ka
bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan d e buitenb ehuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van ka bels. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB5UD0D0.book Page 24 Friday, December 18, 2020 9:03 AM
