Funções dos controlos e instrumentos
4-19
4
BCO sistema de controlo de travagem tem
duas configurações, BC1 e BC2. Selecione
BC1 quando só pretender o ABS padrão.
Selecione BC2 para o sistema de controlo
de travagem mais a pressão de travagem
regular ao efetuar uma curva para impedir
a derrapagem lateral.NOTAPara condutores experientes e quando se
conduz em pista, devido a variações das
condições, o sistema de travões BC2 pode
acionar-se mais rapidamente do que o es-
perado relativamente à velocidade deseja-
da ao efetuar uma curva ou linha de curva
pretendida.
QSOs indicadores do sistema de mudança rá-
pida de velocidade estão divididos nas
secções QS e QS . As secções QS
e QS não estão associadas e podem ser
ligadas e desligadas de forma independen-
te.
É possível definir o QS para ON ou OFF.
O modo OFF desliga a função de mudar
para a velocidade seguinte ou de reduzir
para a velocidade anterior correspondente
e a alavanca da embraiagem terá então de
ser utilizada ao mudar de velocidade nessa
direção.NOTASe não conseguir mudar o ponto de
afinação do QSS: desligue o motor
com a posição das mudanças em
ponto-morto e, em seguida, altere o
ponto de afinação. 
Se o QSS não estiver equipado no ve-
ículo: este módulo continua a ser
apresentado e pode ser acedido a
partir do MENU de configurações,
mas é inoperável e quaisquer altera-
ções não poderão ser guardadas.
“Shift In dicator”
Este módulo permite a configuração de um
indicador de mudança personalizado.
Quando as rpm (rotações por minuto) do
motor estiverem no intervalo especificado,
o indicador das mudanças piscará.
Este módulo tem 3 opções:
“IND Mode” - para ativar/desativar o indi-
cador de mudança
“IND Start” - para escolher as rpm a que o
indicador começa a piscar. Depois de sele-
cionar, rode o botão rotativo para cima/bai-
xo para aumentar ou diminuir o valor das
km/h
BC Setting
BC
2
km/h
QS Setting
Q S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
UB5UP0P0.book Page 19 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-22
4
PAU26827

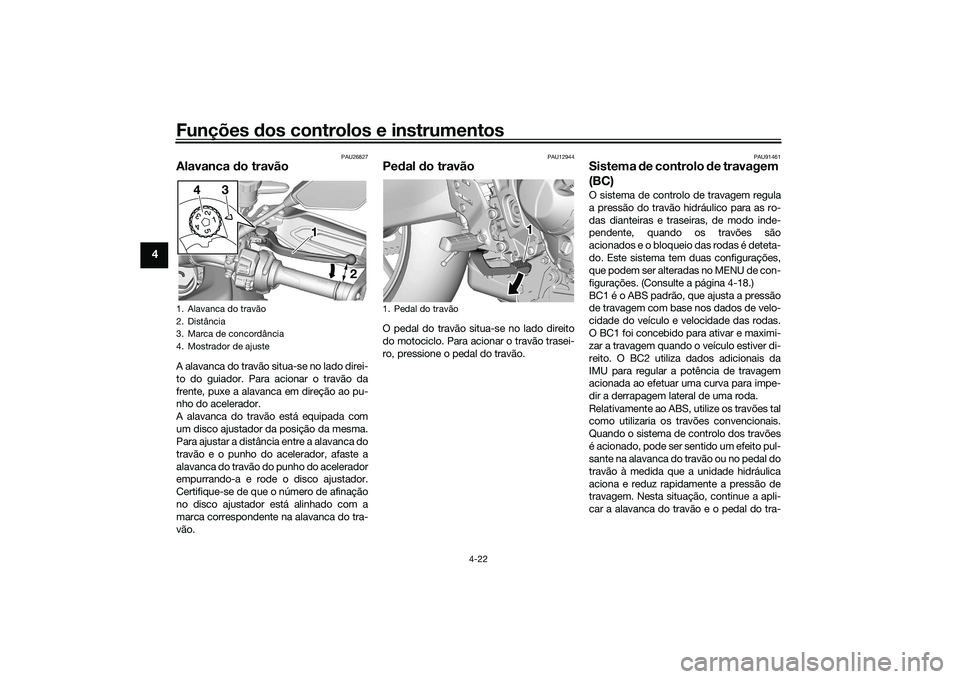

Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste a
alavanca do travão do punho do acelerador
empurrando-a e rode o disco ajustador.
Certifique-se de que o número de afinação
no disco ajustador está alinhado com a
marca correspondente na alavanca do tra-
vão.
PAU12944
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU91461
Sistema de controlo de travagem
(BC)O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras, de modo inde-
pendente, quando os travões são
acionados e o bloqueio das rodas é deteta-
do. Este sistema tem duas configurações,
que podem ser alteradas no MENU de con-
figurações. (Consulte a página 4-18.)
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito. O BC2 utiliza dados adicionais da
IMU para regular a potência de travagem
acionada ao efetuar uma curva para impe-
dir a derrapagem lateral de uma roda.
Relativamente ao ABS, utilize os travões tal
como utilizaria os travões convencionais.
Quando o sistema de controlo dos travões
é acionado, pode ser sentido um efeito pul-
sante na alavanca do travão ou no pedal do
travão à medida que a unidade hidráulica
aciona e reduz rapidamente a pressão de
travagem. Nesta situação, continue a apli-
car a alavanca do travão e o pedal do tra-
1. Alavanca do travão
2. Distância
3. Marca de concordância
4. Mostrador de ajuste
1 1
2
1
2
4
3
1. Pedal do travão
1 1 1
UB5UP0P0.book Page 22 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-24
4
PAU13077

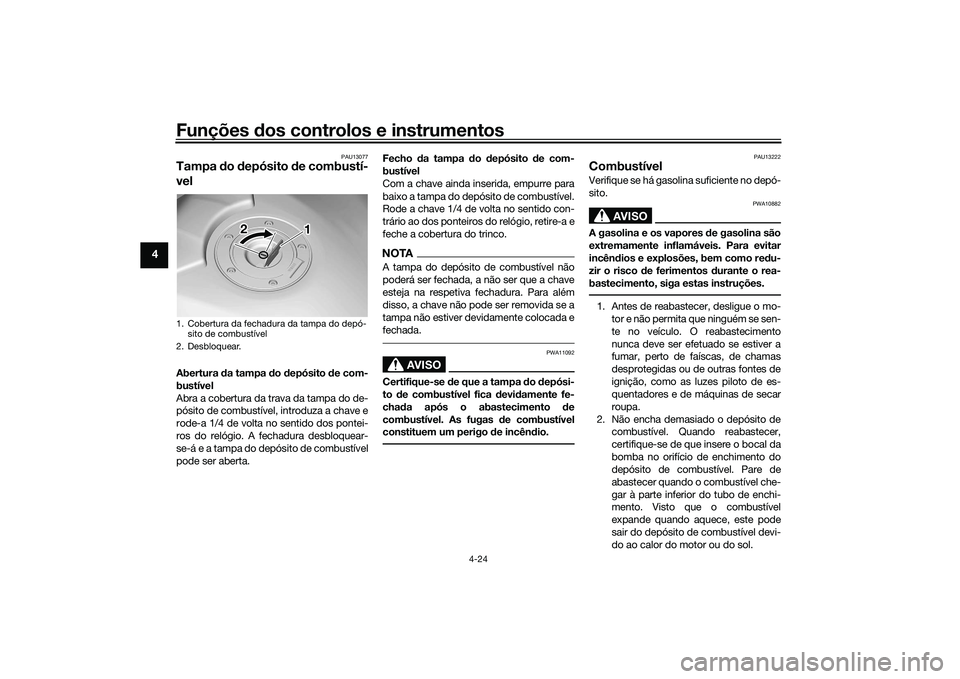

Tampa do depósito de combustí-
vel Abertura da tampa do d epósito de com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo d e incêndio.
PAU13222

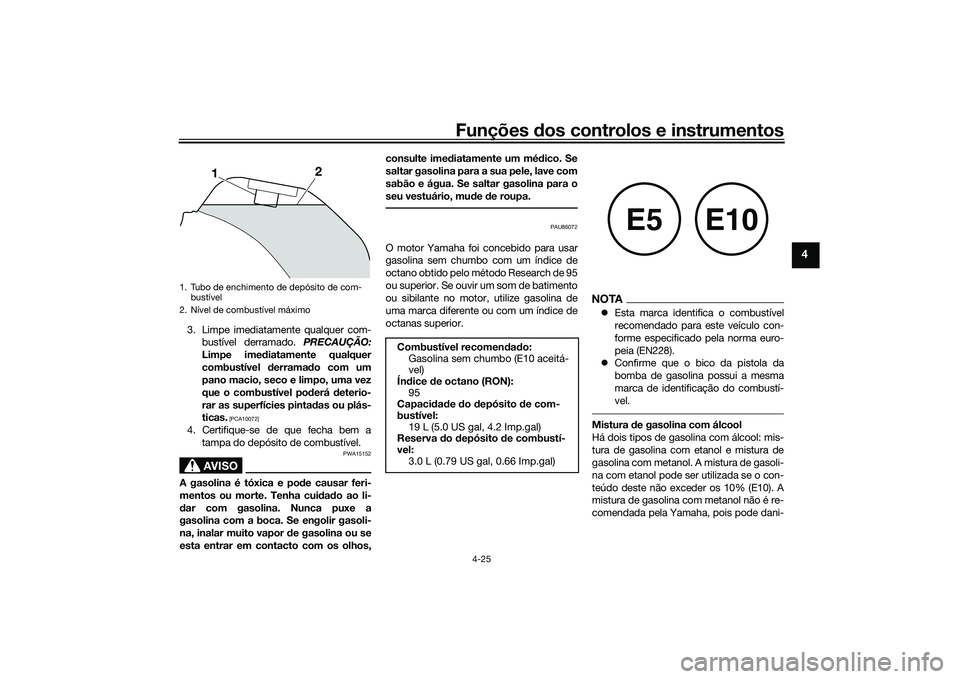

CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como red u-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Desbloquear.
1
2
UB5UP0P0.book Page 24 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-25
4
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mud e de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 95
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani-
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
Combustível recomen dad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
95
Capaci dad e do d epósito d e com-
bustível: 19 L (5.0 US gal, 4.2 Imp.gal)
Reserva do d epósito d e combustí-
vel: 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
UB5UP0P0.book Page 25 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-33
4
Força amorteced ora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha direita.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Ponto
de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direção (b)
Normal: 6 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a)
(b)
UB5UP0P0.book Page 33 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-34
4
PAU57944
Ajuste do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas para fazer
este ajuste.
Força amorteced ora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
1. Anel ajustador de pré-carga da mola
2. Barra de extensão
3. Chave inglesa especial
4. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Parafuso ajustador da força amortecedora de recuoPonto d e afinação do amortecimen-
to de recuo:
Mínimo (suave): 2 1/2 volta(s) na direção (b)
Normal:
1 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1(a)
(b)
UB5UP0P0.book Page 34 Friday, December 18, 2020 5:40 PM

Funções dos controlos e instrumentos
4-35
4

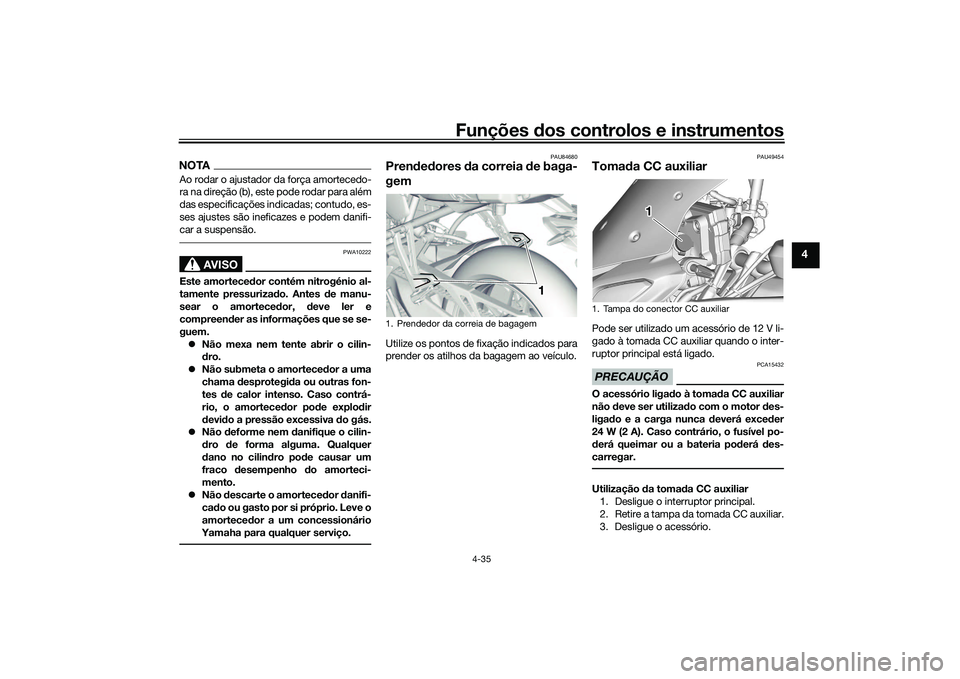

NOTAAo rodar o ajustador da força amortecedo-
ra na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amorteced or a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explod ir
d evi do a pressão excessiva d o gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amorteced or danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU84680
Pren ded ores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU49454
Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
24 W (2 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da tomad a CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
1. Prendedor da correia de bagagem
111
1. Tampa do conector CC auxiliar
1 1 1
UB5UP0P0.book Page 35 Friday, December 18, 2020 5:40 PM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU1559B

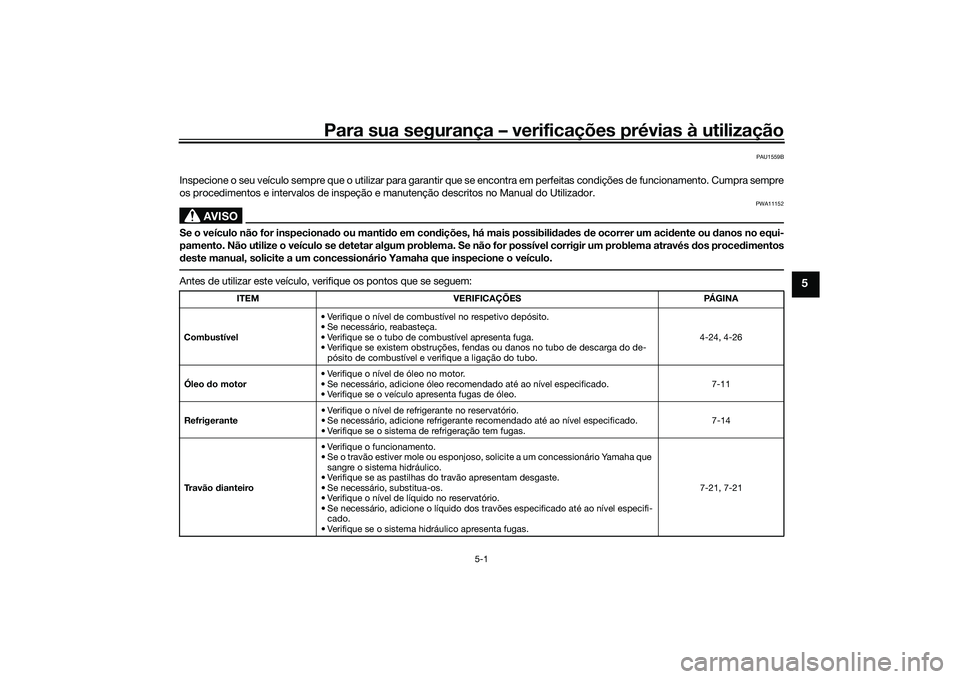

Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionad o ou mantido em con dições, há mais possibili dad es de ocorrer um acid ente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-24, 4-26
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-11
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM

Para sua segurança – verificações prévias à utilização
5-2
5

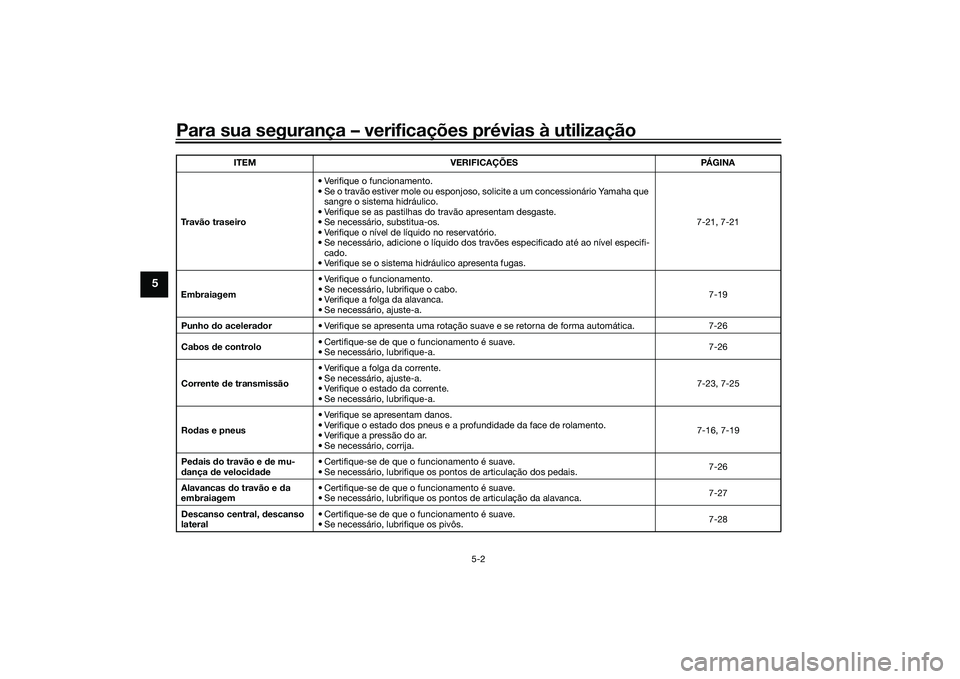

Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-21, 7-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-19
Punho do acelera dor • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-23, 7-25
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-16, 7-19
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-27
Descanso central, descanso
lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
7-28
ITEM
VERIFICAÇÕES PÁGINA
UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-1
7
PAU17246

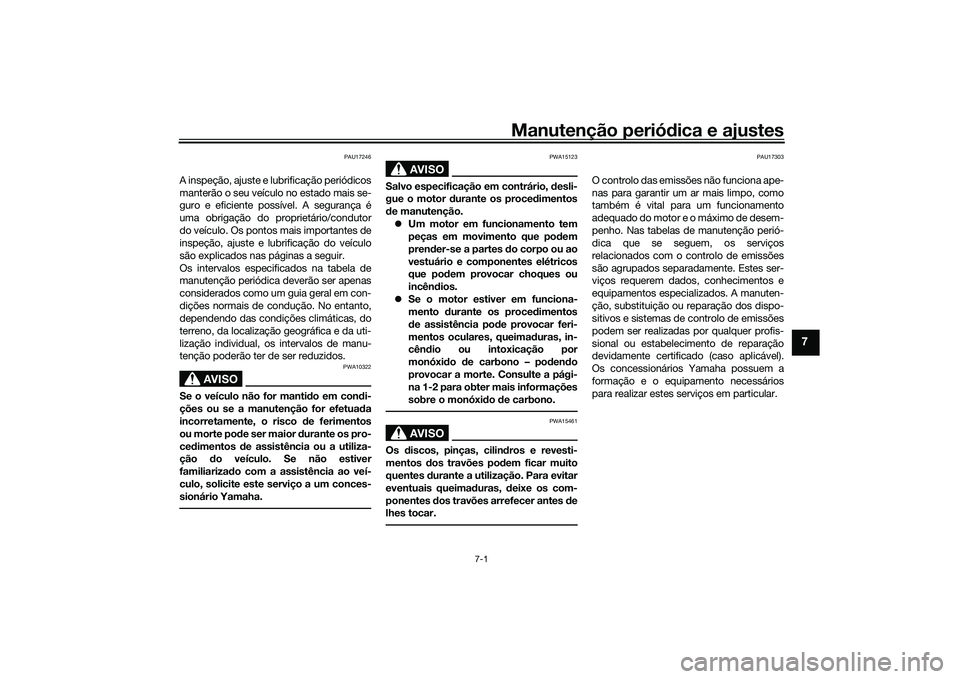

A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetua da
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
