Manutenção periódica e ajustes
7-3
7
PAU71033

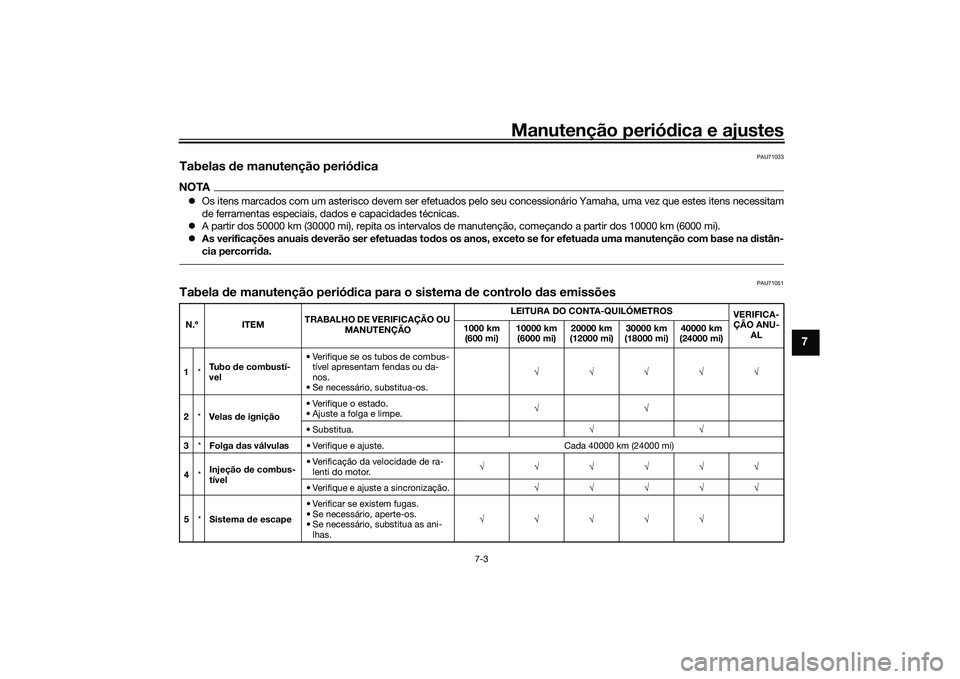

Tabelas de manutenção perió dicaNOTA Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário Yamaha, uma vez que estes itens necessitam
de ferramentas especiais, dados e capacidades técnicas.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efetua da uma manutenção com base na distân-
cia percorri da.
PAU71051
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
• Se necessário, substitua-os. √√√√√
2 *Velas de ignição • Verifique o estado.
• Ajuste a folga e limpe.
√√
• Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de combus-
tível • Verificação da velocidade de ra-
lenti do motor. √√√√√√
• Verifique e ajuste a sincronização. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
UB5UP0P0.book Page 3 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-6
7

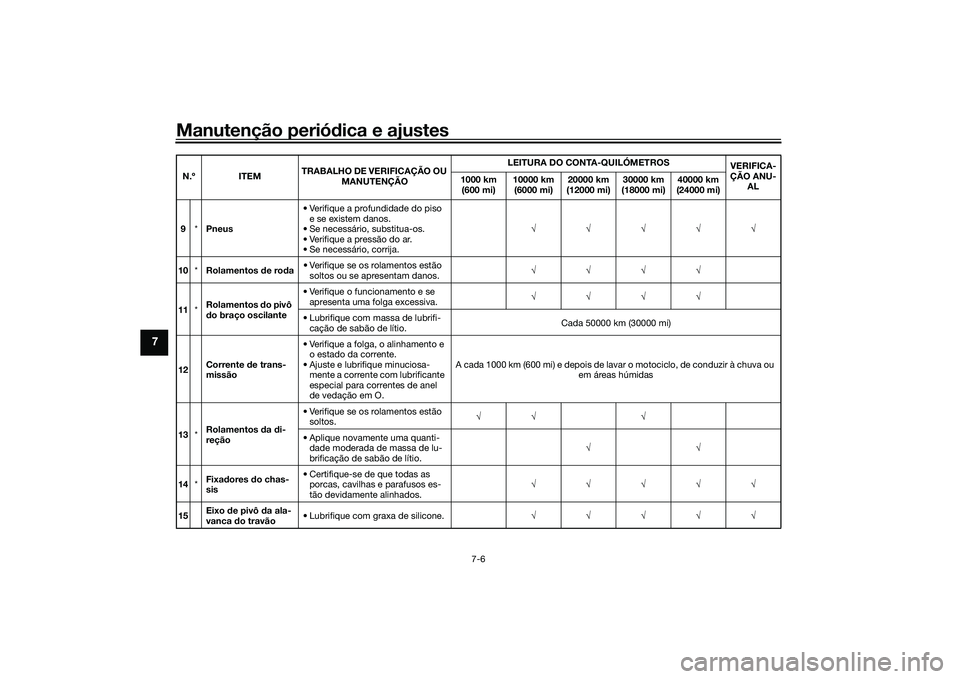

9 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
11 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
12 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
13 *Rolamentos
da di-
reção • Verifique se os rolamentos estão
soltos. √√ √
• Aplique novamente uma quanti- dade moderada de massa de lu-
brificação de sabão de lítio. √√
14 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
15 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5UP0P0.book Page 6 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-10
7
PAU19653

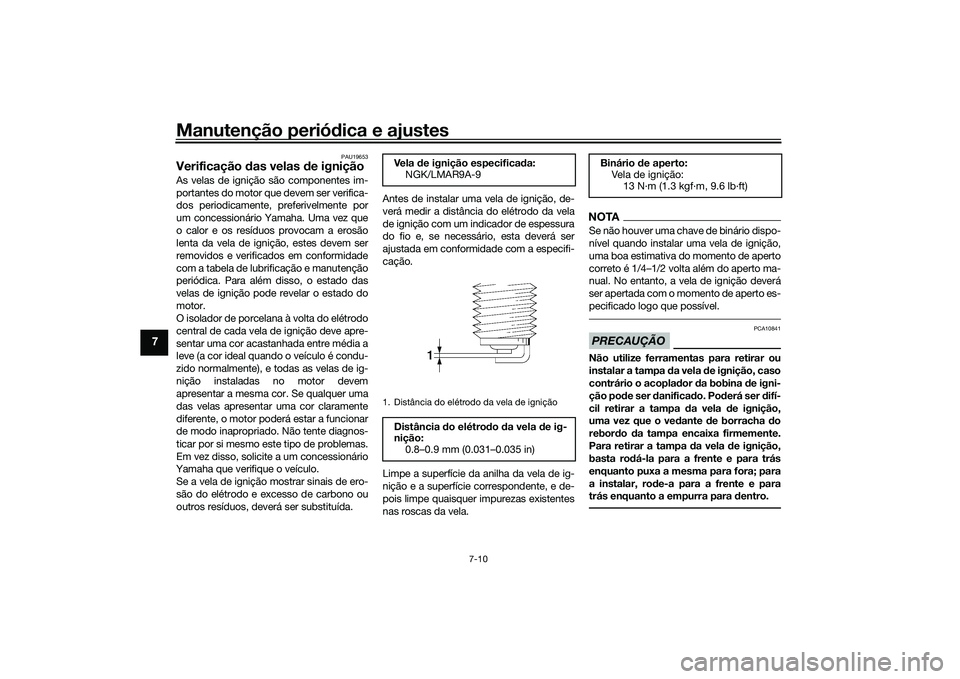

Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa
da vela d e ignição, caso
contrário o acopla dor da bobina de igni-
ção pod e ser danifica do. Po derá ser d ifí-
cil retirar a tampa da vela de ignição,
uma vez que o ved ante de borracha do
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta ro dá-la para a frente e para trás
enquanto puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.
Ve l a de ignição especifica da:
NGK/LMAR9A-91. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5UP0P0.book Page 10 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-11
7
PAU36113
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1990G
Óleo do motorO nível de óleo do motor deve ser verifica-
do regularmente. Para além disso, o óleo e
o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de manutenção periódica.PRECAUÇÃO
PCA11621
 Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
Verificação do nível de óleo d o motor
1. Depois de aquecer o motor, aguarde alguns minutos para o nível de óleo
assentar para obter uma leitura corre-
ta.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma
leitura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
1. Lata
2. Respiradouro da lata
3. Tubo de descarga do depósito de combustí-vel
1 1 12 23 3
Óleo do motor recomen dad o:
Consulte a página 9-1.
Quanti dad e de óleo:
Mudança de óleo: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Com remoção do filtro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
11 21
2
34
UB5UP0P0.book Page 11 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-12
7

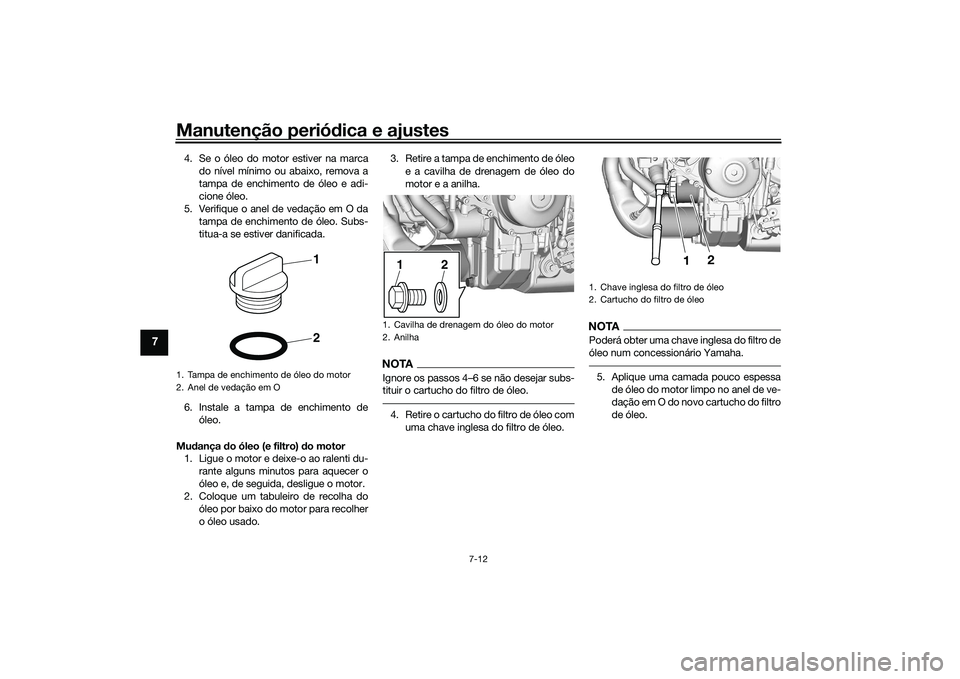

4. Se o óleo do motor estiver na marca
do nível mínimo ou abaixo, remova a
tampa de enchimento de óleo e adi-
cione óleo.
5. Verifique o anel de vedação em O da
tampa de enchimento de óleo. Subs-
titua-a se estiver danificada.
6. Instale a tampa de enchimento de óleo.
Mu dança do óleo (e filtro) do motor
1. Ligue o motor e deixe-o ao ralenti du-
rante alguns minutos para aquecer o
óleo e, de seguida, desligue o motor.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado. 3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor e a anilha.
NOTAIgnore os passos 4…6 se não desejar subs-
tituir o cartucho do filtro de óleo.4. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.5. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
1. Cavilha de drenagem do óleo do motor
2. Anilha
1
2
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
1
2
UB5UP0P0.book Page 12 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-13
7

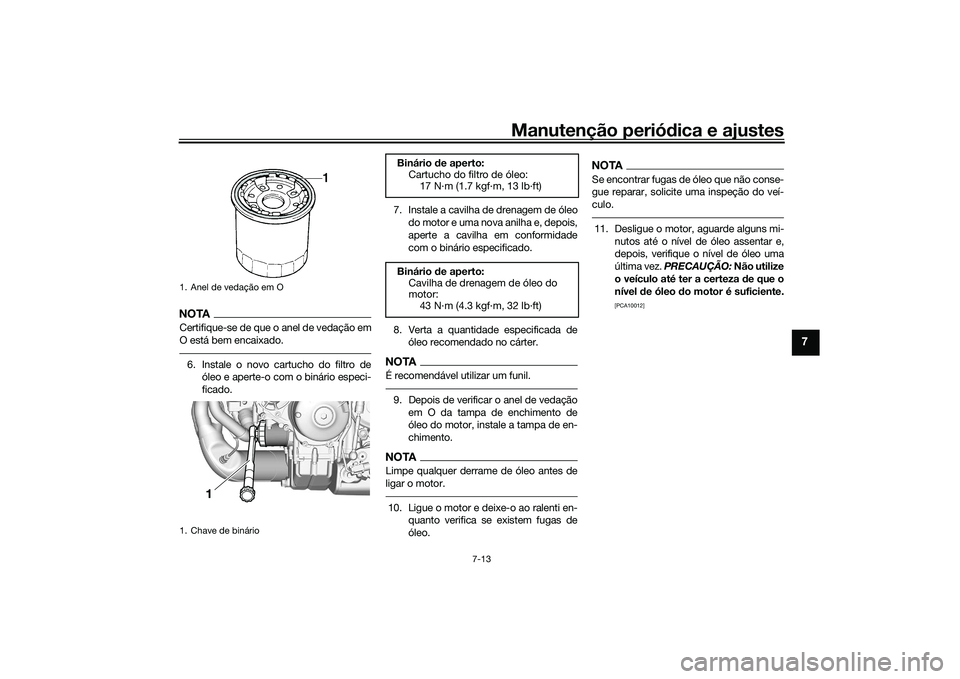

NOTACertifique-se de que o anel de vedação em
O está bem encaixado.6. Instale o novo cartucho do filtro de
óleo e aperte-o com o binário especi-
ficado. 7. Instale a cavilha de drenagem de óleo
do motor e uma nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
8. Verta a quantidade especificada de óleo recomendado no cárter.
NOTAÉ recomendável utilizar um funil.9. Depois de verificar o anel de vedação
em O da tampa de enchimento de
óleo do motor, instale a tampa de en-
chimento.NOTALimpe qualquer derrame de óleo antes de
ligar o motor.10. Ligue o motor e deixe-o ao ralenti en- quanto verifica se existem fugas de
óleo.
NOTASe encontrar fugas de óleo que não conse-
gue reparar, solicite uma inspeção do veí-
culo.11. Desligue o motor, aguarde alguns mi-
nutos até o nível de óleo assentar e,
depois, verifique o nível de óleo uma
última vez. PRECAUÇÃO: Não utilize
o veículo até ter a certeza de que o
nível de óleo d o motor é suficiente.
[PCA10012]
1. Anel de vedação em O
1. Chave de binário
1
Binário de aperto:
Cartucho do filtro de óleo:
17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 N·m (4.3 kgf·m, 32 lb·ft)
UB5UP0P0.book Page 13 Friday, December 18, 2020 5:40 PM

Manutenção periódica e ajustes
7-14
7
PAU85450

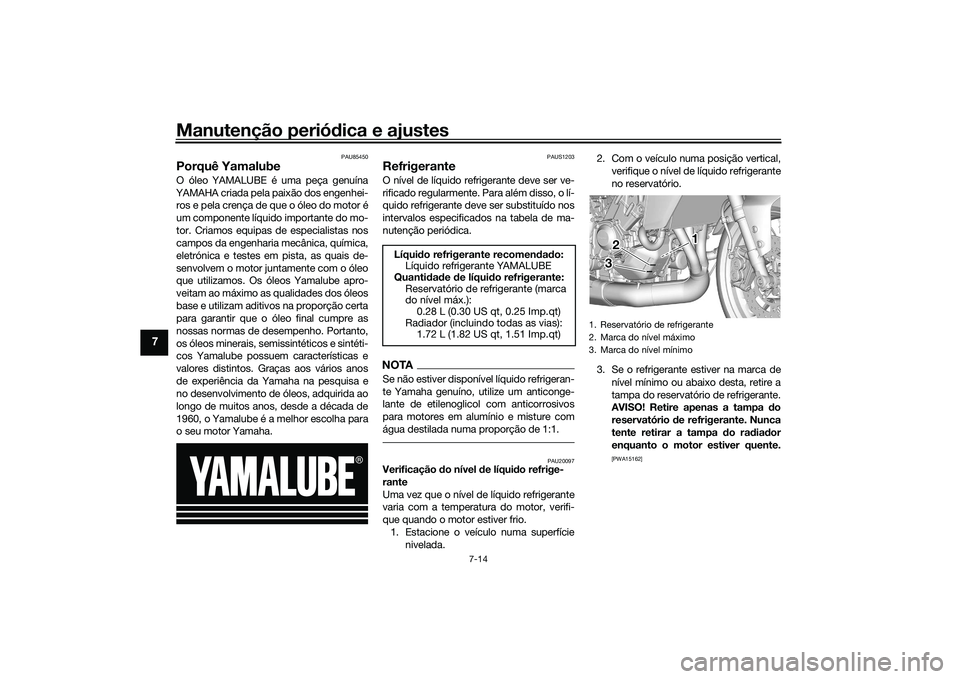

Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líqui do refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada. 2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
Líqui do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Quanti dad e de líqui do refrigerante:
Reservatório de refrigerante (marca
do nível máx.): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1 1
2 1
2
3 3
UB5UP0P0.book Page 14 Friday, December 18, 2020 5:40 PM

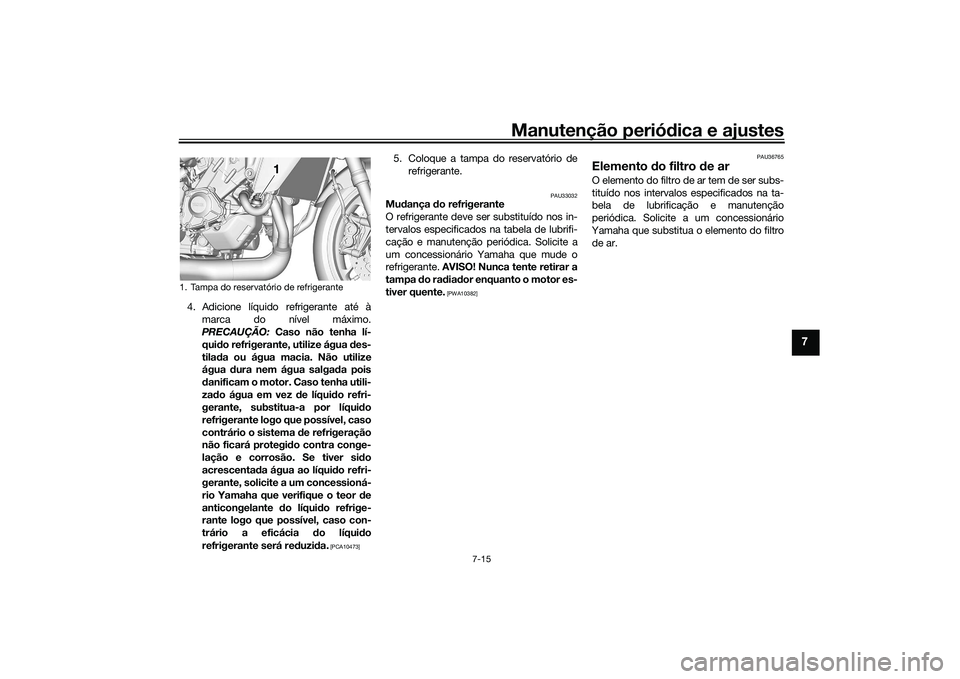

Manutenção periódica e ajustes
7-15
7
4. Adicione líquido refrigerante até à
marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
5. Coloque a tampa do reservatório de
refrigerante.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento
do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro
de ar.
1. Tampa do reservatório de refrigerante
1 1 1
UB5UP0P0.book Page 15 Friday, December 18, 2020 5:40 PM

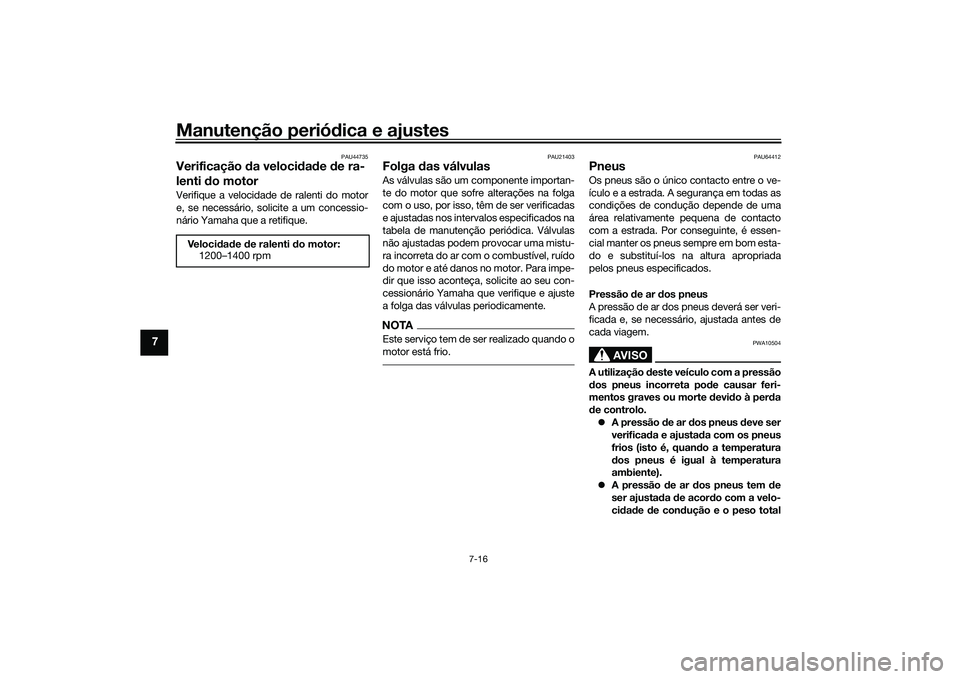

Manutenção periódica e ajustes
7-16
7
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU64412
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verifica da e ajustad a com os pneus
frios (isto é, quand o a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
Ve l o c i
dad e de ralenti do motor:
1200–1400 rpm
UB5UP0P0.book Page 16 Friday, December 18, 2020 5:40 PM

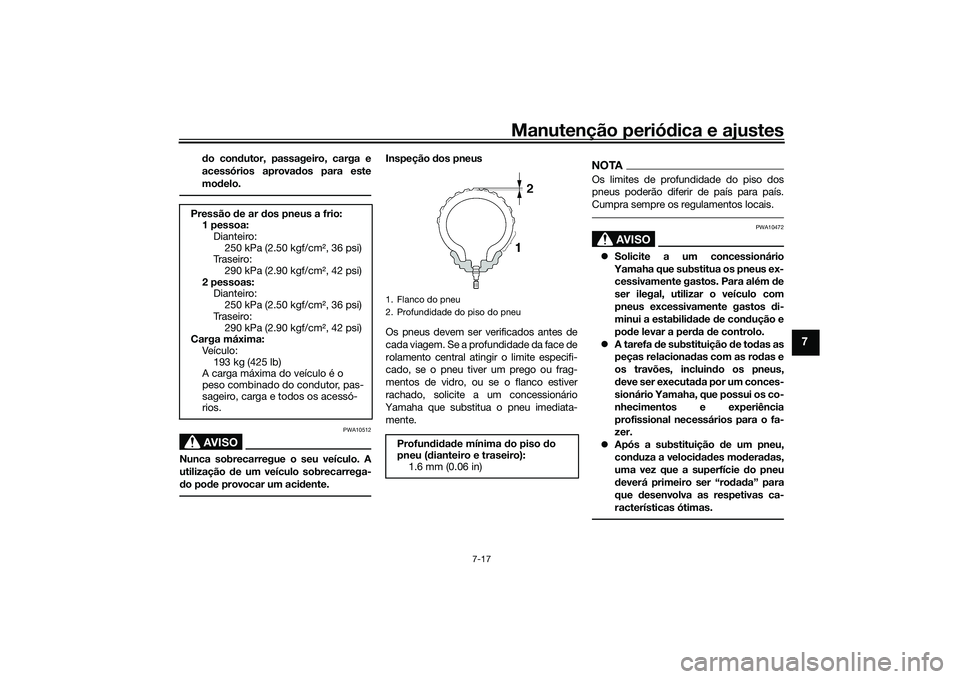

Manutenção periódica e ajustes
7-17
7
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus a frio:
1 pessoa: Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima:
Veí cu lo:193 kg (425 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
UB5UP0P0.book Page 17 Friday, December 18, 2020 5:40 PM
