Page 13 of 118
Descrição
2-1
2
PAU10411

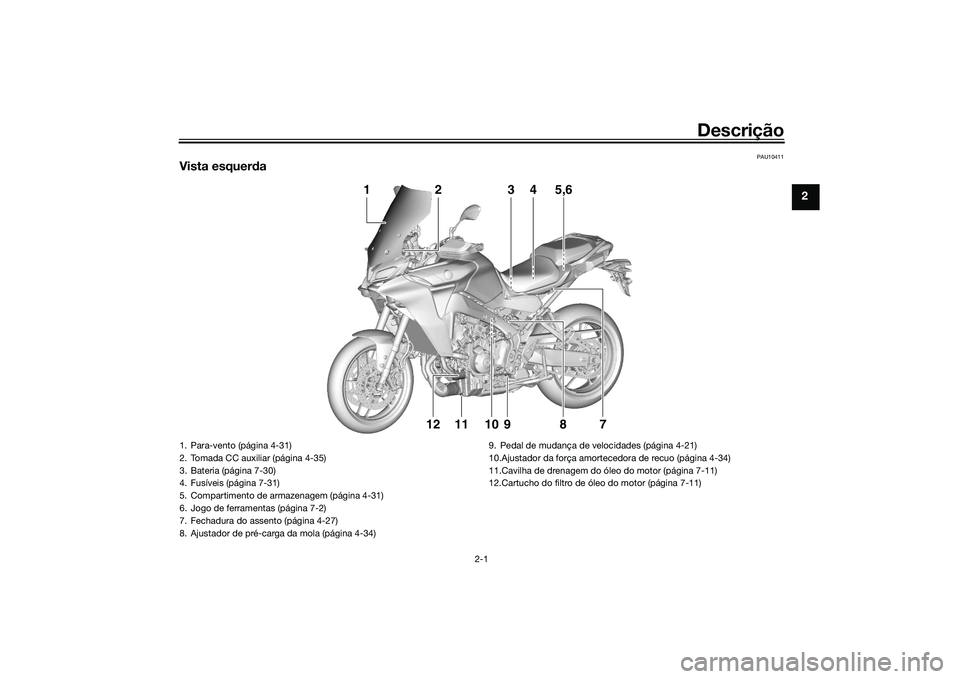

Vista esquerda
3
1
2
4
5,6
1112
9
10 78
1. Para-vento (página 4-31)
2. Tomada CC auxiliar (página 4-35)
3. Bateria (página 7-30)
4. Fusíveis (página 7-31)
5. Compartimento de armazenagem (página 4-31)
6. Jogo de ferramentas (página 7-2)
7. Fechadura do assento (página 4-27)
8. Ajustador de pré-carga da mola (página 4-34) 9. Pedal de mudança de velocidades (página 4-21)
10.Ajustador da força amortecedora de recuo (página 4-34)
11.Cavilha de drenagem do óleo do motor (página 7-11)
12.Cartucho do filtro de óleo do motor (página 7-11)
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 14 of 118
Descrição
2-2
2
PAU10421

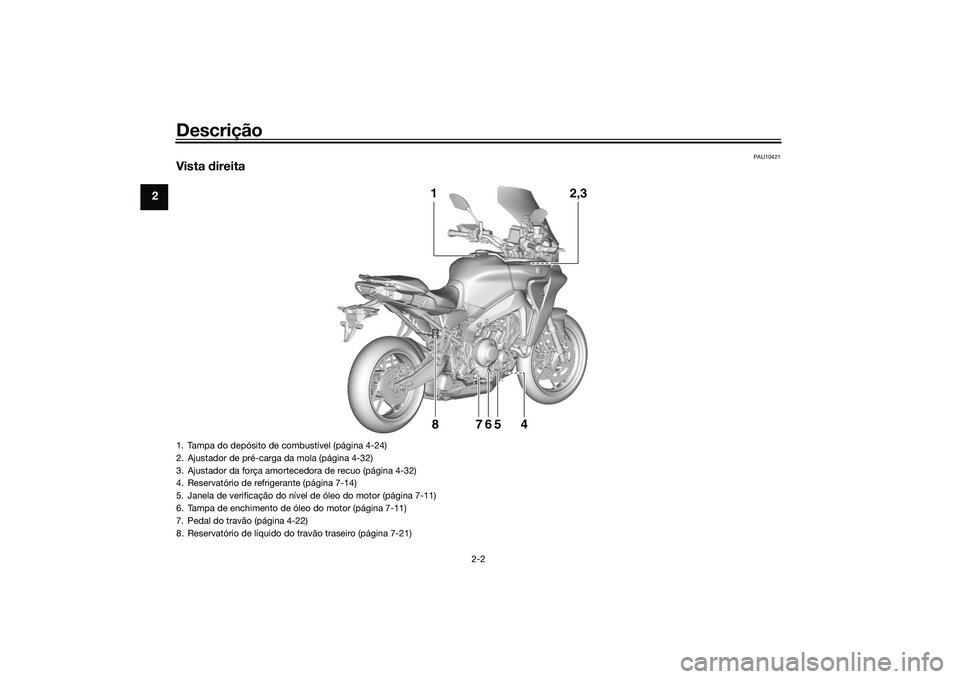

Vista direita
2,3
1
84
567
1. Tampa do depósito de combustível (página 4-24)
2. Ajustador de pré-carga da mola (página 4-32)
3. Ajustador da força amortecedora de recuo (página 4-32)
4. Reservatório de refrigerante (página 7-14)
5. Janela de verificação do nível de óleo do motor (página 7-11)
6. Tampa de enchimento de óleo do motor (página 7-11)
7. Pedal do travão (página 4-22)
8. Reservatório de líquido do travão traseiro (página 7-21)UB5UP0P0.book Page 2 Friday, December 18, 2020 5:40 PM
Page 21 of 118
Características especiais
3-6
3
LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira se eleva
no decurso de uma aceleração extrema,
como sucede nos arranques ou saídas em
curva. Quando é detetada uma elevação
da roda dianteira, a potência do motor é re-
gulada de modo a diminuir essa elevação
mantendo uma boa aceleração.
PAU92820
QSS (se equipado)O sistema de mudança rápida de velocida-
de permite mudar de velocidade, sem in-
tervenção da alavanca da embraiagem,
com assistência eletrónica. Quando o sen-
sor colocado na haste das mudanças dete-
ta o movimento adequado no pedal de
mudança de velocidades, o débito de po-
tência do motor é ajustado momentanea-
mente para permitir que a mudança de
velocidade se faça.
O QSS não funciona se a alavanca da em-
braiagem estiver engatada, portanto, a en-
grenagem normal pode ser realizada
mesmo quando o QSS estiver regulado
para ON. Verifique o indicador QS para ob-
ter informações sobre o estado e a usabili-
dade atuais.
Con dições de mu dança para a veloci da-
d e seguinte
Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
Velocidade do motor de pelo menos
2200 rpm
Aceleração (acelerador aberto)
Con dições de red ução para a veloci da-
d e anterior
Velocidade do veículo de pelo menos
20 km/h (12 mi/h)
Velocidade do motor de pelo menos
2000 rpm
Velocidade do motor suficientemente
afastada da zona vermelha
Desaceleração e acelerador comple-
tamente fechado
NOTAO QS e o QS podem ser defini-
dos individualmente.
Para colocar em, ou retirar de, ponto
morto deve utilizar a alavanca da em-
braiagem.
Usabili dad e do QSS In dica dor
Mudança para a velocida- de seguinte OK
Redução para a velocidade anterior OK
O QSS não pode ser utiliza- do
O QSS fica desligado
UB5UP0P0.book Page 6 Friday, December 18, 2020 5:40 PM
Page 23 of 118
Funções dos controlos e instrumentos
4-1
4
PAU1097B
Sistema imobiliza dorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo
duas chaves normais
um transmissor-recetor (em cada
chave)
uma unidade imobilizadora (no veícu-
lo)
uma ECU (no veículo)
um indicador luminoso do sistema
(página 4-8) Sobre as chaves
A chave de reconfiguração do código é uti-
lizada para registar códigos em cada uma
das chaves de série. Guarde a chave de re-
configuração do código num local seguro.
Use uma chave normal para as operações
diárias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veícu-
lo, a chave de reconfiguração do código e
quaisquer chaves normais que ainda exis-
tam a um concessionário Yamaha, para se-
rem reconfiguradas.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do có digo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pad rão. Se todas as chaves
tiverem sid o perdid as ou d anificadas,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves de-
vem ser trata das com cui dad o.
Não mergulhar em água.
Não expor a temperaturas eleva-
das.
Não colocar próximo de ímanes.
Não colocar junto de objetos que
emitam sinais elétricos.
Não tratar de forma d escuidad a.
Não esmagar ou alterar.
Não desmontar.
Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)
UB5UP0P0.book Page 1 Friday, December 18, 2020 5:40 PM
Page 27 of 118
Funções dos controlos e instrumentos
4-5
4
NOTAQuando em “D-MODE 1”, premir o in-
terruptor MODE up fará com que pas-
se para o “D-MODE 4”. Quando em
“D-MODE 4”, premir o interruptor
MODE down não fará com que passe
para o “D-MODE 1”.
O “TCS-MODE” só pode ser desativa-
do a partir do visor principal. Selecio-
ne o “TCS-MODE” com o interruptor
“MODE” e, em seguida, prima conti-
nuamente o interruptor MODE up até
ser apresentado “OFF”.
Para voltar a ativar o sistema de con-
trolo de tração, utilize o interruptor
MODE down.
Quando o “TCS-MODE” estiver defi-
nido para “OFF”, os sistemas TCS,
SCS e LIF são todos desativados em
conjunto.
Consulte a página 4-13 para obter
mais informações sobre o visor MO-
DE.
Consulte a página 3-4 para obter mais
informações sobre o “TCS-MODE”.
Consulte a página 3-4 para obter mais
informações sobre o “D-MODE”.
PAU92670
Interruptor de ro da“ ”
Quando o botão rotativo é utilizado, é apre-
sentado um cursor à volta do item anterior-
mente selecionado no visor principal ou no
visor secundário.
O botão rotativo controla: Visores de informações do veículo
MENU de configurações
Função do aquecedor de punho (se
equipado)
Função do aquecedor de assento (se
equipado)
Acione o botão rotativo da seguinte forma:
Ro dar para cima - rode o botão para cima
para deslocar para cima ou aumentar o va-
lor de um ponto de afinação.
Ro dar para baixo - rode o botão para bai-
xo para deslocar para baixo ou diminuir o
valor de um ponto de afinação.
Premir para dentro - prima o botão rotati-
vo, em direção ao guiador, para selecionar
os itens indicados pelo cursor e confirme
as alterações às configurações. Mantenha
o botão premido para repor os itens sele-
cionados.NOTA Se o botão rotativo não for utilizado
durante um determinado período de
tempo, o cursor desaparece.
Para mais informações sobre o visor
principal e o visor secundário e as
suas funções, consulte a página 4-9.
Para mais informações sobre o ecrã
do MENU e sobre como alterar as
configurações, consulte a página
4-17.
UB5UP0P0.book Page 5 Friday, December 18, 2020 5:40 PM
Page 38 of 118
Funções dos controlos e instrumentos
4-16
4
NOTA O motor tem de es tar em funciona-
mento para se poder iniciar o conta-
dor de tempos de voltas.
O farol dianteiro pisca quando o inter-
ruptor de farol alto/baixo/ultrapassa-
gem é premido.
Sempre que o contador de tempo de
volta for colocado em pausa, poderá
ser retomado com o interruptor de fa-
rol alto/baixo/ultrapassagem.Ícone d e controlo d e travagem “BC”
Este ícone é substituído pelos indicadores
de advertência do sistema auxiliar e da
temperatura do líquido refrigerante quando
estes são ativados.
Para obter mais informações sobre o siste-
ma BC, consulte “BC” na página 3-7.
A dvertência de mo do d e erro “Err”
Se ocorrer um erro interno (p. ex., a comu-
nicação com um controlador do sistema ter
sido cortada), a advertência de modo de
erro é apresentada da seguinte forma.
Os indicadores luminosos “Err” e “ ” indi-
cam um erro na ECU.
“Err” apenas indica um erro na ECU do
ABS.
NOTAConsoante a natureza do erro, o visor pode
não funcionar adequadamente e pode ser
impossível alterar as configurações do
TCS. Além disso, o ABS pode não funcio-
nar corretamente. Tenha cuidado especial
ao travar e solicite a um concessionário
Yamaha que verifique o veículo imediata- mente.A dvertência do sistema auxiliar “ ”
Este ícone aparece se for detetado um pro-
blema num sistema não relacionado com o
motor.
A dvertência da temperatura do
refrigerante “ ”
Este ícone aparece se a temperatura do lí-
quido refrigerante alcançar 116 °C (241 °F)
ou mais. Pare o veículo e desligue o motor.
Deixe o motor arrefecer.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.
A dvertência de pressão do óleo “ ”
Este ícone aparece se a pressão do óleo do
motor estiver baixa. Quando o veículo é li-
gado pela primeira vez, a pressão do óleo
do motor tem de aumentar, para que este
ícone se acenda e se mantenha aceso até
o motor ter sido ligado.NOTASe for detetada uma avaria, o ícone avisa-
dor da pressão do óleo pisca repetidamen-
te.PRECAUÇÃO
PCA26410
Interrompa o funcionamento d o motor
se a pressão d o óleo estiver baixa.
UB5UP0P0.book Page 16 Friday, December 18, 2020 5:40 PM
Page 45 of 118
Funções dos controlos e instrumentos
4-23
4
vão para deixar o ABS desempenhar a sua
função — não “bombeie os travões” para
não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.
AVISO
PWA20891
O sistema de controlo d e travagem não
substitui a utilização de técnicas de con-
d ução e d e travagem a dequad as. O sis-
tema de controlo de travagem não
consegue evitar to das as per das de tra-
ção causad as por travagem excessiva d
evi do a excesso de veloci dad e ou d er-
rapagem lateral de uma ro da durante a
travagem em superfícies escorrega dias.
NOTAO ABS efetua um teste de autodiagnóstico
quando o veículo é posto em funcionamen-
to e alcança uma velocidade de 5 km/h (3
mi/h). Durante este teste, é possível ouvir-
se estalidos provenientes da unidade de
controlo hidráulico e sentir-se uma vibra-
ção na alavanca ou no pedal do travão,
mas isto é normal.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1 1 1
2 21 1 12 2
UB5UP0P0.book Page 23 Friday, December 18, 2020 5:40 PM
Page 54 of 118
Funções dos controlos e instrumentos
4-32
4

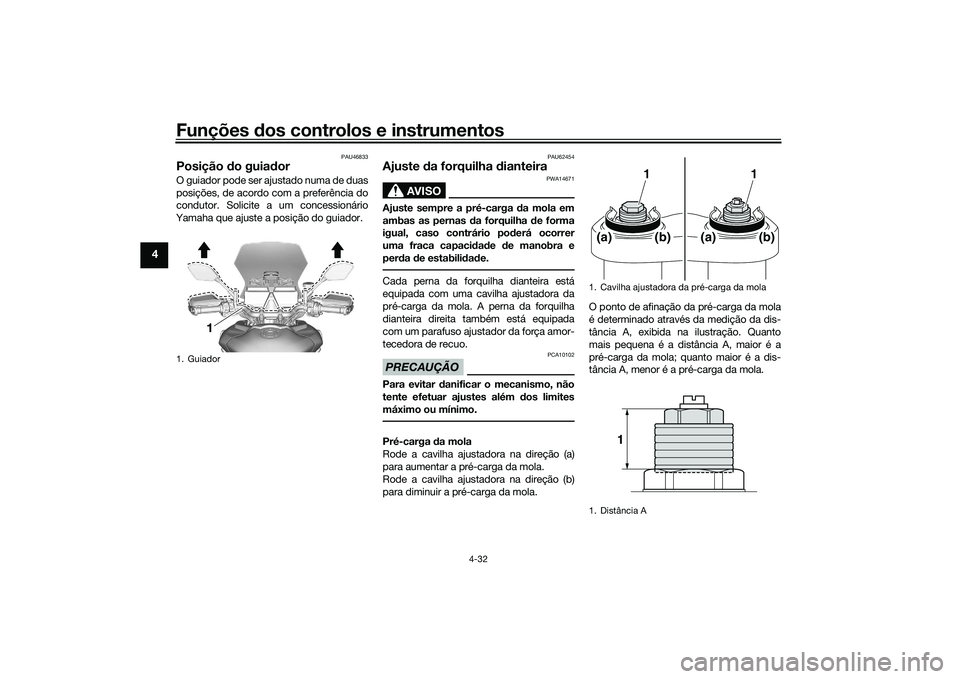

PAU46833
Posição do guia dor O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU62454
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário po derá ocorrer
uma fraca capaci dad e de manobra e
per da de estabili dad e.Cada perna da forquilha dianteira está
equipada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita também está equipada
com um parafuso ajustador da força amor-
tecedora de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode a cavilha ajustadora na direção (a)
para aumentar a pré-carga da mola.
Rode a cavilha ajustadora na direção (b)
para diminuir a pré-carga da mola. O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
1. Guiador
1
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
UB5UP0P0.book Page 32 Friday, December 18, 2020 5:40 PM
Page 55 of 118
Funções dos controlos e instrumentos
4-33
4

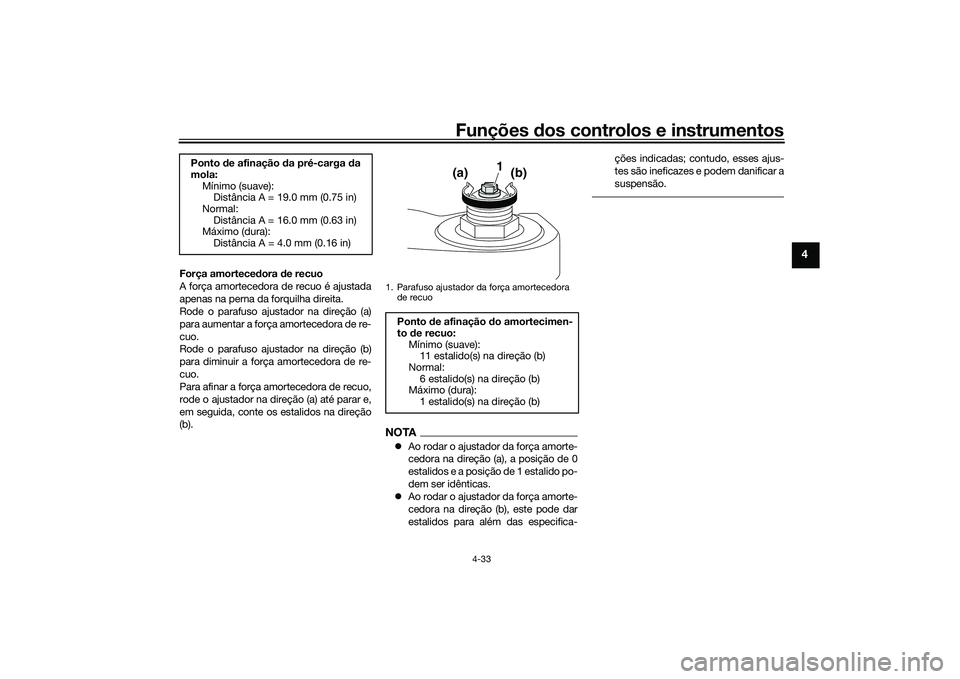

Força amorteced ora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha direita.
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica- ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
Ponto
de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direção (b)
Normal: 6 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a)
(b)
UB5UP0P0.book Page 33 Friday, December 18, 2020 5:40 PM
Page 56 of 118
Funções dos controlos e instrumentos
4-34
4

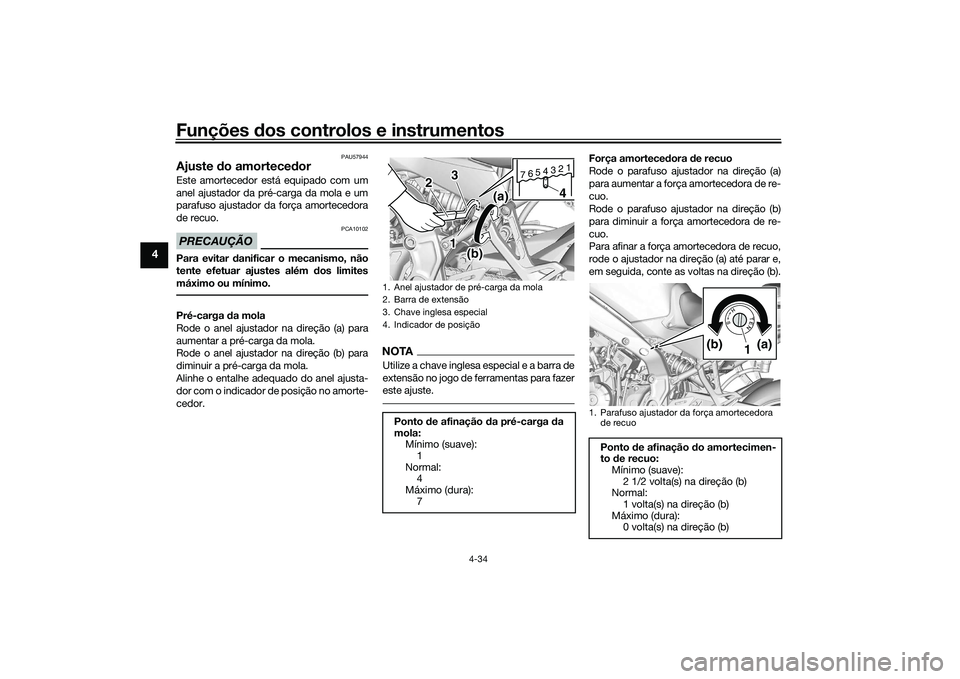

PAU57944
Ajuste do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas para fazer
este ajuste.
Força amorteced ora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
1. Anel ajustador de pré-carga da mola
2. Barra de extensão
3. Chave inglesa especial
4. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Parafuso ajustador da força amortecedora de recuoPonto d e afinação do amortecimen-
to de recuo:
Mínimo (suave): 2 1/2 volta(s) na direção (b)
Normal:
1 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1(a)
(b)
UB5UP0P0.book Page 34 Friday, December 18, 2020 5:40 PM
