Entretien périodique et réglage
7-34
7
FAU80380
Système d’éclairage du véhiculeSauf l’ampoule de l’éclairage de la plaque
d’immatriculation, toutes les lampes de ce
modèle sont des LED.
Si une LED ne s’allume pas, vérifier les fu-
sibles et faire contrôler le véhicule par un
concessionnaire Yamaha. Si l’éclairage de
la plaque d’immatriculation ne s’allume
pas, vérifier et remp lacer l’ampoule. (Voir
page 7-34.)ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
FAU92581
Remplacement de l’ampoule d e
l’éclairage de la plaque d’imma-
triculation1. Retirer les boulons retenant l’éclairage
de la plaque d’immatriculation.
2. Détacher l’éclairage de la plaque d’immatriculation du garde-boue ar-
rière. (Remettre les entretoises épau-
lées en place si elles sont tombées.) 3. Déposer la douille d’ampoule et l’am-
poule de l’éclairage de la plaque d’im-
matriculation en tournant la douille
dans le sens inverse des aiguilles
d’une montre, puis en la retirant.
4. Extraire l’ampoule grillée en tirant sur celle-ci.
5. Monter une ampoule neuve dans la douille.
6. Reposer l’ampoule et sa douille en ap-
puyant sur la douille, puis en la tour-
nant à fond dans le sens des aiguilles
d’une montre.
7. Remonter la plaque d’immatriculation sur le garde-boue arrière.
1. Phare
2. Veilleuse
11
21
2
1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
1 1 1
2 2
1. Entretoise épaulée
2. culation
3. tion
3
2
1 1 1
UB5UF0F0.book Page 34 Thursday, December 17, 2020 11:26 AM
Page 102 of 118
Entretien périodique et réglage
7-35
7
8. Remettre les boulons en place et les
serrer au couple spécifié.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
Couple de serrage :
Boulon de l’éclairage de la plaque
d’immatriculation : 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
UB5UF0F0.book Page 35 Thursday, December 17, 2020 11:26 AM
Page 103 of 118
Entretien périodique et réglage
7-36
7
FAU86350

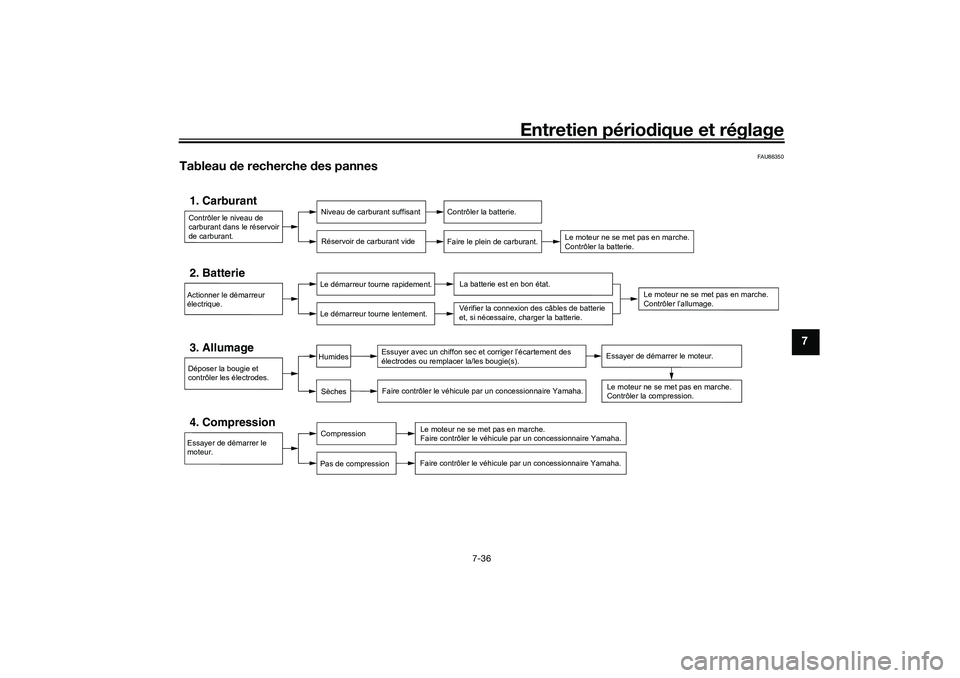

Tableau de recherche d es pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s). Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UB5UF0F0.book Page 36 Thursday, December 17, 2020 11:26 AM
Page 104 of 118
Entretien périodique et réglage
7-37
7
FAU86420

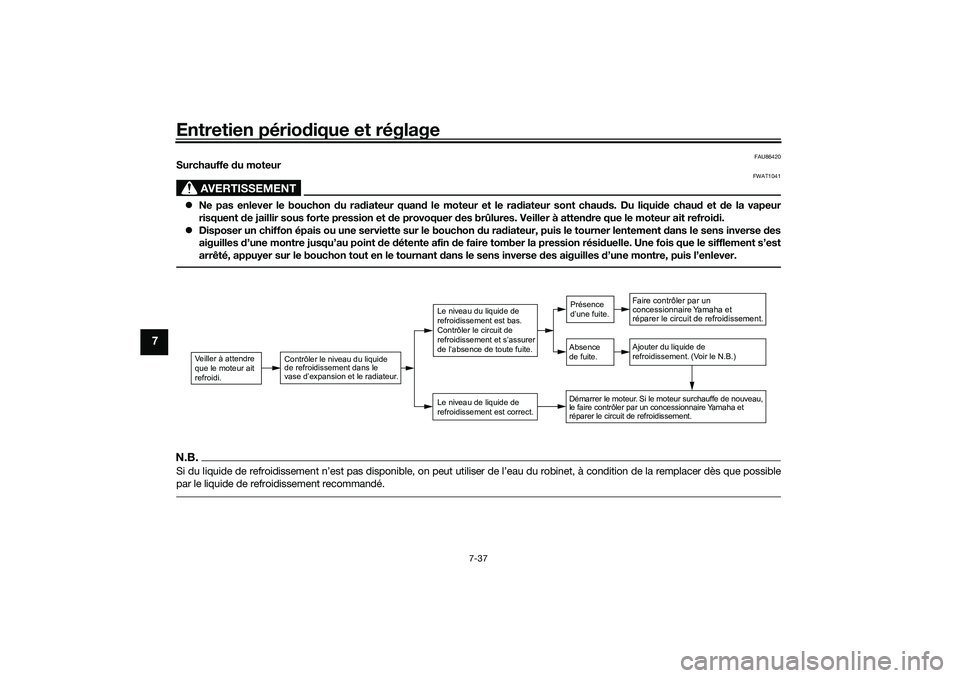

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chaud s. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin d e faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès qu e possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’exp ansion et le radiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas .
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
Faire contrôler par un
concessionnaire Y amaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Dém arrer le mote ur. Si le mote ur su rch auffe de no uve au ,
le f aire contrôler p ar un conce ssionna ire Yamaha et
rép arer le circ uit de refroidi ssement. Présence
d’une fuite.
Absence
de fuite.
UB5UF0F0.book Page 37 Thursday, December 17, 2020 11:26 AM
Page 105 of 118
Soin et remisage de la moto
8-1
8
FAU37834

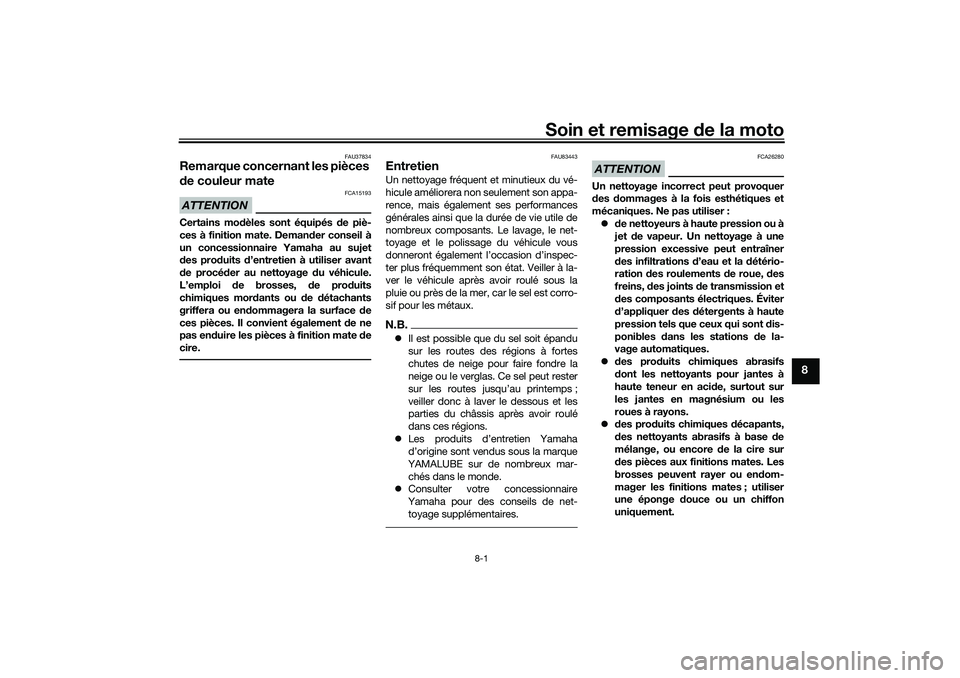

Remarque concernant les pièces
d e couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés de piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU83443
EntretienUn nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.N.B. Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar- chés dans le monde.
Consulter votre concessionnaire
Yamaha pour des conseils de net- toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
d es dommages à la fois esthétiques et
mécaniques. Ne pas utiliser : de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
d es infiltrations d ’eau et la détério-
ration des roulements de roue, d es
freins, des joints de transmission et
d es composants électriques. Éviter
d ’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations d e la-
vage automatiques.
des pro duits chimiques abrasifs
d ont les nettoyants pour jantes à
haute teneur en aci de, surtout sur
les jantes en magnésium ou les
roues à rayons.
des pro duits chimiques d écapants,
d es nettoyants abrasifs à base d e
mélange, ou encore d e la cire sur
d es pièces aux finitions mates. Les
brosses peuvent rayer ou en dom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.
UB5UF0F0.book Page 1 Thursday, December 17, 2020 11:26 AM
Page 106 of 118

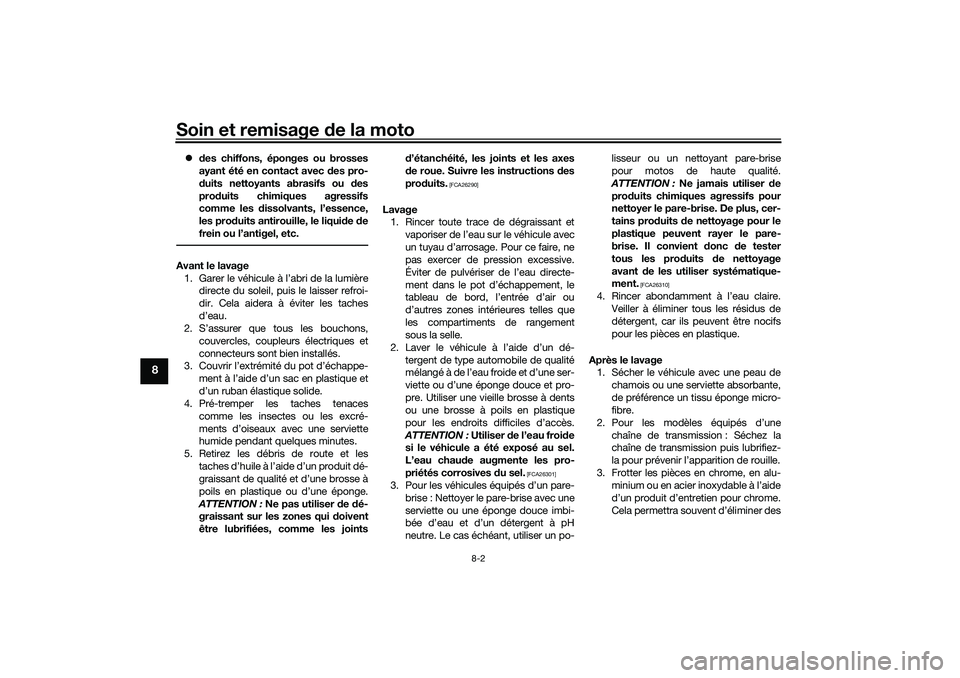

Soin et remisage de la moto
8-2
8
des chiffons, éponges ou brosses
ayant été en contact avec des pro-
d uits nettoyants abrasifs ou des
prod uits chimiques agressifs
comme les dissolvants, l’essence,
les pro duits antirouille, le liquid e de
frein ou l’antigel, etc.Avant le lavage 1. Garer le véhicule à l’abri de la lumière directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons,
couvercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe-
ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces
comme les insectes ou les excré-
ments d’oiseaux avec une serviette
humide pendant quelques minutes.
5. Retirez les débris de route et les taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION : Ne pas utiliser d e dé-
graissant sur les zones qui d oivent
être lubrifiées, comme les joints d
’étanchéité, les joints et les axes
d e roue. Suivre les instructions d es
pro duits.
[FCA26290]
Lavage
1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le
tableau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement
sous la selle.
2. Laver le véhicule à l’aide d’un dé- tergent de type automobile de qualité
mélangé à de l’eau froide et d’une ser-
viette ou d’une éponge douce et pro-
pre. Utiliser une vieille brosse à dents
ou une brosse à poils en plastique
pour les endroits difficiles d’accès.
ATTENTION : Utiliser de l’eau froi de
si le véhicule a été exposé au sel.
L’eau chau de augmente les pro-
priétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un pare-
brise : Nettoyer le pare-brise avec une
serviette ou une éponge douce imbi-
bée d’eau et d’un détergent à pH
neutre. Le cas échéant, utiliser un po- lisseur ou un nettoyant pare-brise
pour motos de haute qualité.
ATTENTION :
Ne jamais utiliser d e
pro duits chimiques agressifs pour
nettoyer le pare-brise. De plus, cer-
tains pro duits de nettoyage pour le
plastique peuvent rayer le pare-
brise. Il convient d onc de tester
tous les pro duits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire.
Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
Après le lavage 1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
UB5UF0F0.book Page 2 Thursday, December 17, 2020 11:26 AM
Page 107 of 118

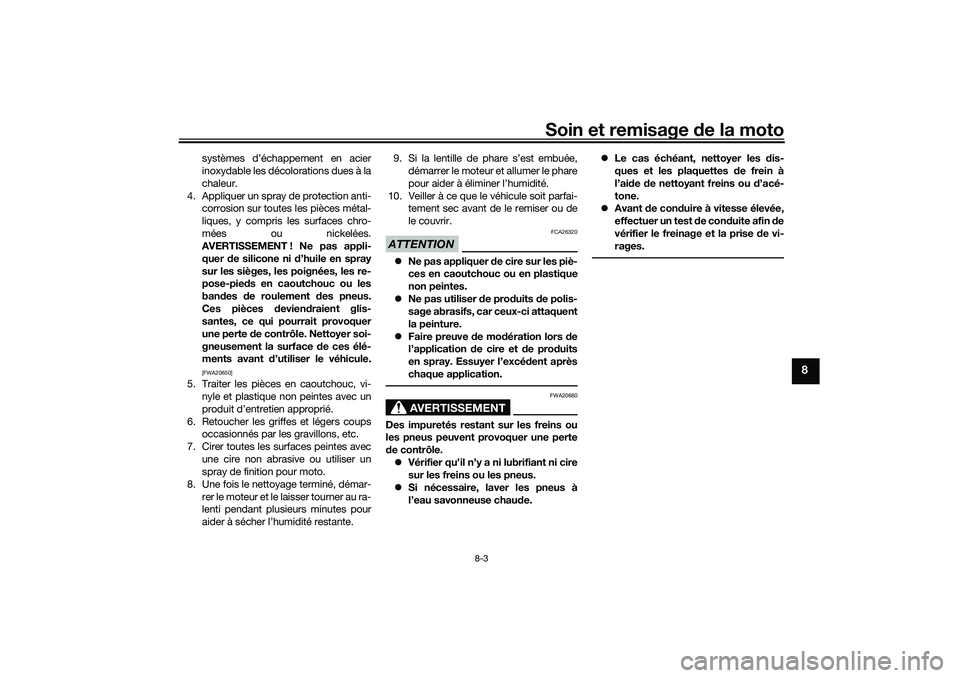

Soin et remisage de la moto
8-3
8
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti- corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pie ds en caoutchouc ou les
ban des de roulement d es pneus.
Ces pièces d eviendraient glis-
santes, ce qui pourrait provoquer
une perte d e contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d ’utiliser le véhicule.[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar- rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante. 9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai- tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer d e cire sur les piè-
ces en caoutchouc ou en plastique
non peintes.
Ne pas utiliser d e produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
Faire preuve d e modération lors d e
l’application de cire et d e produits
en spray. Essuyer l’excé dent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
d e contrôle.
Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
Si nécessaire, laver les pneus à
l’eau savonneuse chau de.
Le cas échéant, nettoyer les dis-
ques et les plaquettes de frein à
l’aid e de nettoyant freins ou d’acé-
tone.
Avant de con duire à vitesse élevée,
effectuer un test d e conduite afin d e
vérifier le freinage et la prise de vi-
rages.
UB5UF0F0.book Page 3 Thursday, December 17, 2020 11:26 AM
Page 108 of 118

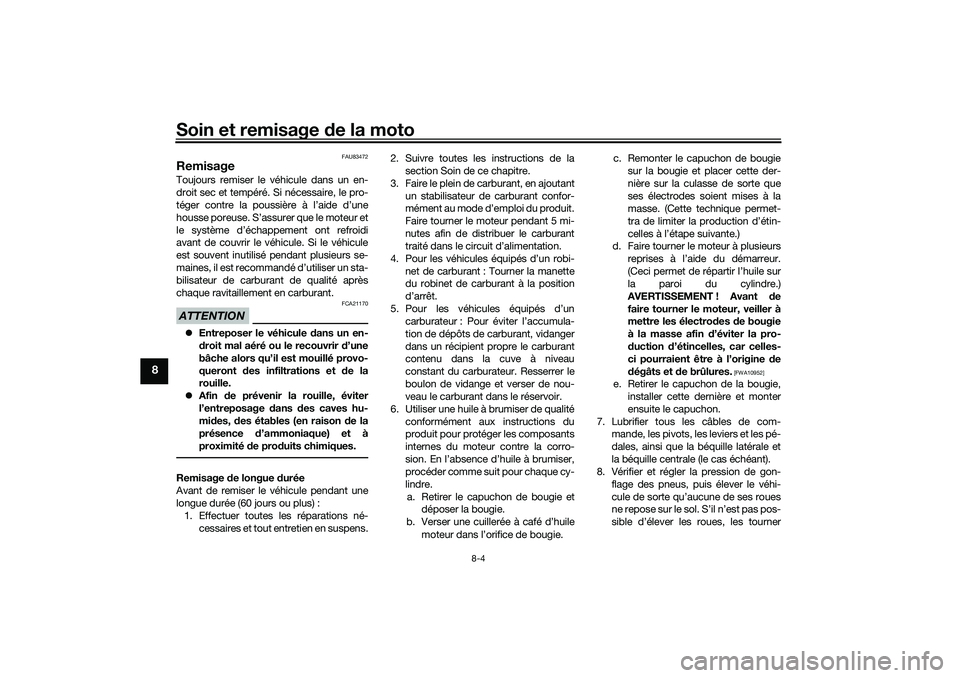

Soin et remisage de la moto
8-4
8
FAU83472
RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170
Entreposer le véhicule d ans un en-
d roit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue d urée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) : 1. Effectuer toutes les réparations né- cessaires et tout entretien en suspens. 2. Suivre toutes les instructions de la
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi- net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant
contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie. c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et d e brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com- mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UB5UF0F0.book Page 4 Thursday, December 17, 2020 11:26 AM
Page 109 of 118

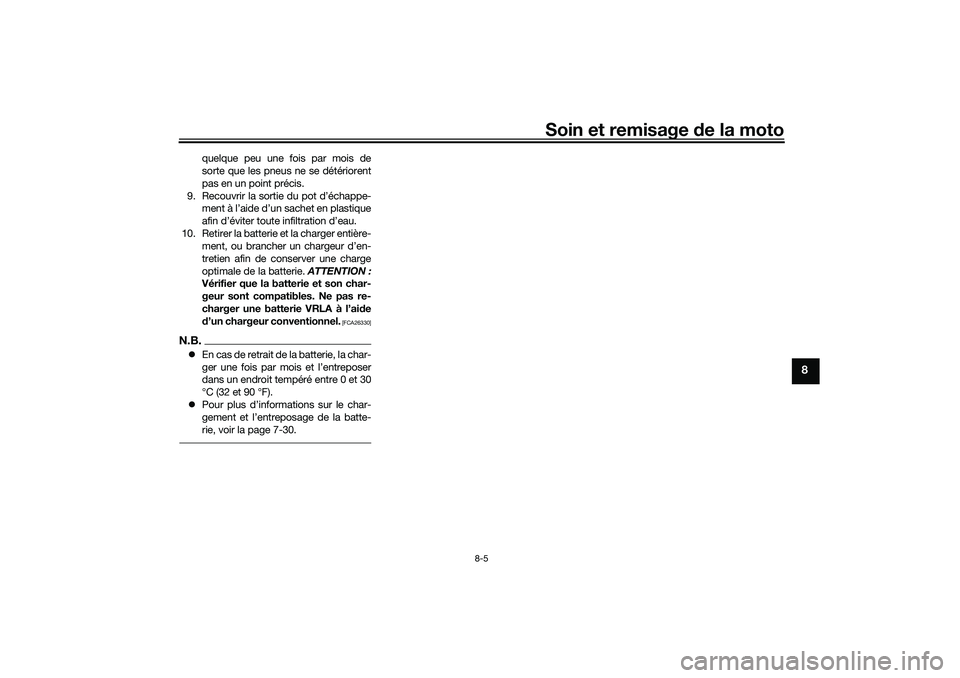

Soin et remisage de la moto
8-5
8
quelque peu une fois par mois de
sorte que les pneus ne se détériorent
pas en un point précis.
9. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
10. Retirer la batterie et la charger entière- ment, ou brancher un chargeur d’en-
tretien afin de conserver une charge
optimale de la batterie. ATTENTION :
Vérifier que la batterie et son char-
geur sont compatibles. Ne pas re-
charger une batterie VRLA à l’aid e
d ’un chargeur conventionnel.
[FCA26330]
N.B. En cas de retrait de la batterie, la char-
ger une fois par mois et l’entreposer
dans un endroit tempéré entre 0 et 30
°C (32 et 90 °F).
Pour plus d’informations sur le char-
gement et l’entreposage de la batte-
rie, voir la page 7-30.
UB5UF0F0.book Page 5 Thursday, December 17, 2020 11:26 AM
Page 110 of 118

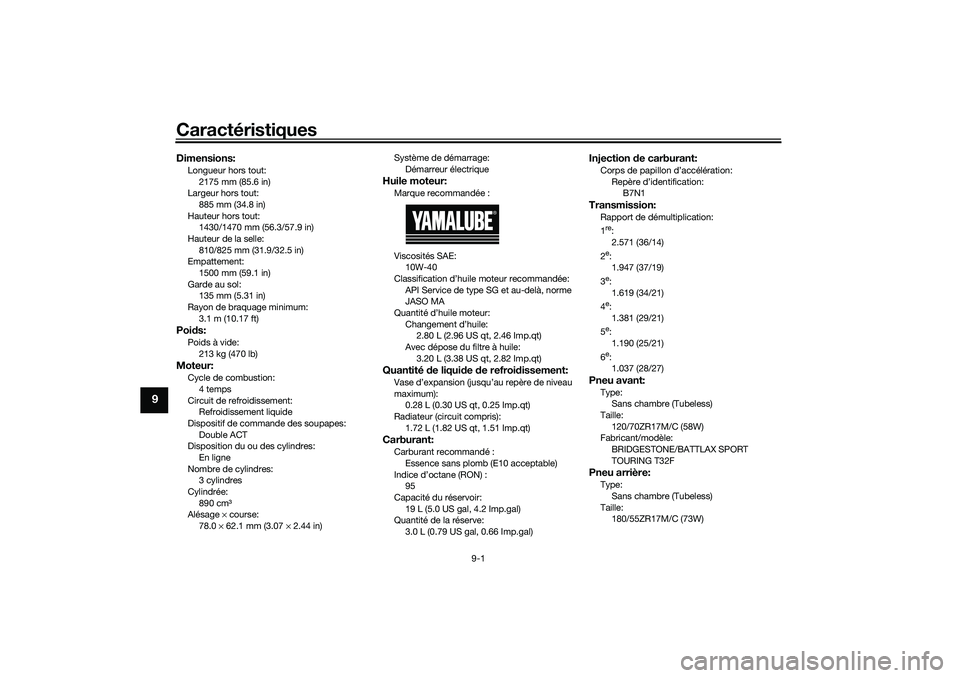

Caractéristiques
9-1
9
Dimensions:Longueur hors tout:2175 mm (85.6 in)
Largeur hors tout:
885 mm (34.8 in)
Hauteur hors tout: 1430/1470 mm (56.3/57.9 in)
Hauteur de la selle: 810/825 mm (31.9/32.5 in)
Empattement:
1500 mm (59.1 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum: 3.1 m (10.17 ft)Poi ds:Poids à vide:
213 kg (470 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: 3 cylindres
Cylindrée: 890 cm3
Alésage × course:
78.0 × 62.1 mm (3.07 × 2.44 in) Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Avec dépose du filtre à huile:
3.20 L (3.38 US qt, 2.82 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiateur (circuit compris): 1.72 L (1.82 US qt, 1.51 Imp.qt)Carburant:Carburant recommandé :Essence sans plomb (E10 acceptable)
Indice d’octane (RON) : 95
Capacité du réservoir:
19 L (5.0 US gal, 4.2 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: B7N1Transmission:Rapport de démultiplication:
1re:
2.571 (36/14)
2e: 1.947 (37/19)
3e: 1.619 (34/21)
4e: 1.381 (29/21)
5e: 1.190 (25/21)
6e: 1.037 (28/27)
Pneu avant:Type: Sans chambre (Tubeless)
Taille: 120/70ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BATTLAX SPORT
TOURING T32FPneu arrière:Type:Sans chambre (Tubeless)
Taille: 180/55ZR17M/C (73W)
UB5UF0F0.book Page 1 Thursday, December 17, 2020 11:26 AM
