Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2160 mm (85.0 in)
Gesamtbreite:
850 mm (33.5 in)
Gesamthöhe: 1375/1430 mm (54.1/56.3 in)
Sitzhöhe: 850/865 mm (33.5/34.1 in)
Radstand:
1500 mm (59.1 in)
Bodenfreiheit: 135 mm (5.31 in)
Mindest-Wendekreis: 3.0 m (9.84 ft)Gewicht:Gewicht (fahrfertig):215 kg (474 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 3-Zylinder
Hubraum: 847 cm3
Bohrung × Hub:
78.0 × 59.1 mm (3.07 × 2.33 in) Verdichtungsverhältnis:
11.5 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.93 L (2.04 US qt, 1.70 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 18 L (4.8 US gal, 4.0 Imp.gal) Davon Reserve:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:B1J1 00Zün dkerze(n):Hersteller/Modell:
NGK/CPR9EA9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.681 (79/47)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.813 (45/16)
Getriebeart:
Klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.667 (40/15)
2. Gang: 2.000 (38/19)
3. Gang: 1.619 (34/21)
4. Gang:
1.381 (29/21)
5. Gang: 1.190 (25/21)
UB1JG0G0.book Page 1 Wednesday, February 7, 2018 9:55 AM
Page 112 of 120
Technische Daten
8-2
8
6. Gang:1.037 (28/27)
Fahr gestell:Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.0 Grad
Nachlauf: 100 mm (3.9 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70ZR17 M/C (58W)
Hersteller/Typ:
DUNLOP/D222FHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
180/55ZR17 M/C (73W)
Hersteller/Typ: DUNLOP/D222Zula dun g:Max. Gesamtzuladung:
179 kg (395 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):1 Person:
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi) 2 Personen:
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer Federweg:
137 mm (5.4 in)
Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer: Gashydraulischer Dämpfer
Federweg:
142 mm (5.6 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah (10 HR)Lampenleistun g:Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W
Blinklicht hinten: 10.0 W
UB1JG0G0.book Page 2 Wednesday, February 7, 2018 9:55 AM
Page 113 of 120
Technische Daten
8-3
8
Standlicht vorn:LED
Kennzeichenbeleuchtung: 5.0 W
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Blinker-Kontrollleuchte:
LED
Motoröl- und Kühlflüssigkeitstemperatur-
Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte: LED
Tempomat “SET”-Kontrollleuchte:
LED
Tempomat “ON”-Kontrollleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Schaltzeitpunkt-Anzeigeleuchte: LED
Kontrollleuchte für das
Traktionskontrollsystem: LEDSicherun g:Hauptsicherung:
50.0 A Scheinwerfersicherung:
7.5 A
Nebelleuchtensicherung: 2.0 A
Bremslichtsicherung:
1.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 20.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 15.0 A
Tempomat-Sicherung:
1.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils: 7.5 A
Sitzheizungssicherung:
7.5 A
Stecker +12-V-Sicherung: 2.0 A
Stecker +12-V-Sicherung: 2.0 A
UB1JG0G0.book Page 3 Wednesday, February 7, 2018 9:55 AM
Page 114 of 120
Kundeninformation
9-1
9
GAU53562

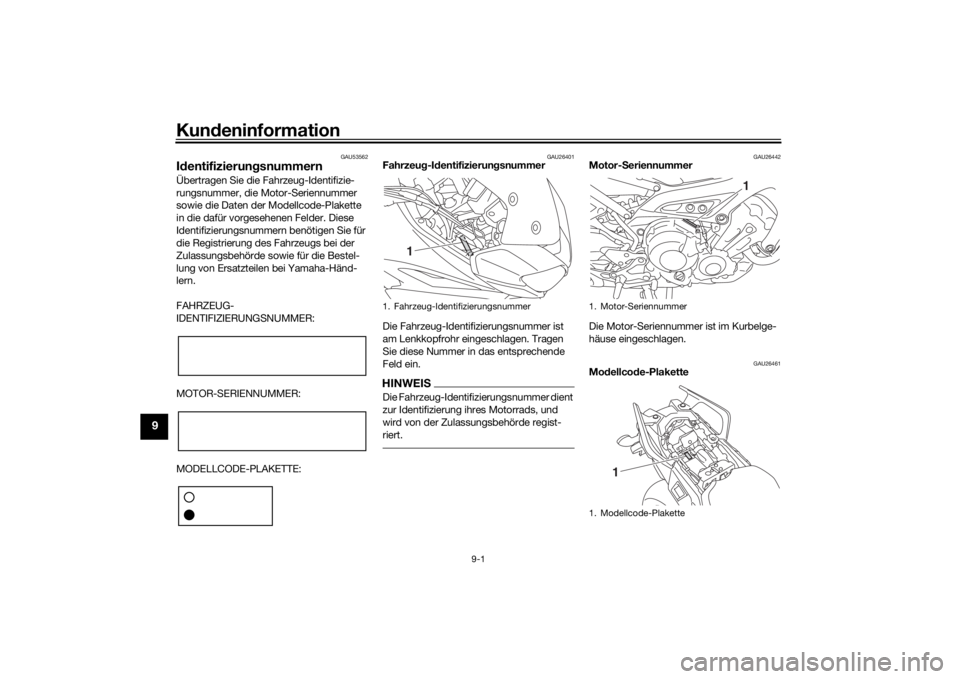

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26461
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB1JG0G0.book Page 1 Wednesday, February 7, 2018 9:55 AM
Page 115 of 120
Kundeninformation
9-2
9
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
GAU69910
Dia gnose- Steckver bin derDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74702
Fahrzeu gdaten-Aufzeichnun gDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus un d Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Zum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Diagnose-Steckverbinder
1
UB1JG0G0.book Page 2 Wednesday, February 7, 2018 9:55 AM
Page 116 of 120
10-1
10
