Page 61 of 118

Voor uw veilighei d – controles voor het rij den
4-2
4
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21, 6-22
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
6-19
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-16, 6-26
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-26
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
6-23, 6-25
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-17, 6-19
Rem- en schakelpe dalen • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 6-26
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-27
ITEM CONTROLES PAGINA
UB1JD1D0.book Page 2 Friday, October 5, 2018 2:13 PM
Page 62 of 118

Voor uw veilighei d – controles voor het rij den
4-3
4
Mi dd enbok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten. 6-28
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
—
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-42
ITEM CONTROLES PAGINA
UB1JD1D0.book Page 3 Friday, October 5, 2018 2:13 PM
Page 63 of 118

Gebruik en belan grijke rij-informatie5-1
5
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAUM3632
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor. Deze sensor
stopt de motor als de machine kantelt.
In dat geval gaat ook het waarschu-
wingslampje motorstoring branden,
maar dit is geen storing. Schakel de
machinevoeding uit en vervolgens
weer in om het waarschuwingslampje
uit te zetten. Wanneer u dit niet, doet
zal de motor niet aanslaan, ook al pro-
beert de startmotor de motor op gang
te brengen na het indrukken van de
startknop.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU84361
De motor startenZet onder normale omstandigheden de
versnellingsbak in de vrijstand alvorens de
motor te starten. Om de motor te starten
met een versnelling in geschakeld, moet de
zijstandaard zijn opgeklapt en moet de
koppelingshendel zijn ingeknepen.
Om de motor te starten1. Draai het contactslot naar “ON” en zet de noodstopschakelaar op “ ”.
2. Controleer of de volgende lampjes een circuitcontrole doorlopen. Waarschuwingslampje motor-
storing
ABS-waarschuwingslampje
Controlelampje tractieregeling
Controlelampjes cruise control
Schakelcontrolelampje
Waarschuwingslampje motorolie
en koelvloeistof
Controlelampje startblokkeringOPMERKING Het ABS-waarschuwingslampje moet
uitgaan wanneer een rijsnelheid van
10 km/h (6 mi/h) of hoger wordt be-
reikt.
UB1JD1D0.book Page 1 Friday, October 5, 2018 2:13 PM
Page 64 of 118

Gebruik en belan grijke rij-informatie
5-2
5
Het vrijstandcontrolelampje dient te
branden wanneer de versnellingsbak
in de vrijstand staat.LET OP
DCA24110
Als een waarschuwin gs- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha dealer
om de machine te controleren.3. Zet de versnellingsbak in de vrijstand.
4. Druk op de startknop “ ” om via de
startmotor de motor te starten.
Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, dit verkort de levens duur van d e
motor!
DAU84370
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING Om de versnellingsbak in de vrijstand
( ) te schakelen, drukt u het schakel-
pedaal enkele malen in totdat het ein-
de van de slag is bereikt, en trekt u het
vervolgens iets omhoog.
Dit model is uitgerust met een snel-
schakelsysteem. (Zie pagina 3-25.)
LET OP
DCA23990
Rijd niet lan ge tij d met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep d e
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan de versnellin gsb ak
wor den bescha digd.
Gebruik behalve bij opschakelen
met het snelschakelsysteem altij d
d e koppelin g om d e versnellin gs-
b ak te schakelen om scha de aan de
motor, de versnellin gsb ak en d e
aan dr
ijflijn te voorkomen. Deze on-
d er delen zijn door hun constructie
niet bestan d te gen de schokken die
optred en bij belast schakelen.
DAU85370
We grij den en optrekken
1. Trek de koppelingshendel in om de koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer-
ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en
laat tegelijkertijd langzaam de koppe-
lingshendel los.
1. Schakelstanden
2. Schakelpedaal
2
1
1
N 2 3 4
5
6
UB1JD1D0.book Page 2 Friday, October 5, 2018 2:13 PM
Page 65 of 118

Gebruik en belan grijke rij-informatie5-3
5
4. Sluit zodra de machine rijdt de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open
en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de volgende hogere versnelling te scha-
kelen.
DAU85380
Afremmen1. Laat de gasgreep los en bekrachtig
zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling
naarmate de machine vertraagt.
3. Als de motor dreigt af te slaan of onre- gelmatig loopt, trek dan de koppe-
lingshendel in, bekrachtig de remmen
om de motorfiets af te remmen en ga
verder met terugschakelen zoals ver-
eist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380
Bij onjuist geb ruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Ge bruik
altij d b ei de remmen en bekrachti g
ze gelei delijk.
Zor g d at de motorfiets en d e motor
vol doen de zijn vertraa gd voordat u
naar een la gere versnellin g scha-
kelt. Teru gschakelen terwijl d e rij-
snelhei d of het motortoerental te
hoo g is kan lei den tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een on geval en letsel. Het kan ook
resulteren in scha de aan d e motor
of de aan drijflijn.
DAU16811
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
UB1JD1D0.book Page 3 Friday, October 5, 2018 2:13 PM
Page 66 of 118

Gebruik en belan grijke rij-informatie
5-4
5
DAU16842
Inrijperio deDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5600 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet d e motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement wor den vervan gen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6800 tpm
achtereen draaien. 1600 km (1000 mi) en ver
der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
Voer het toerental niet zover op dat
d e toerenteller in d e rode zone
wijst.
Als tij dens de inrijperio de motor-
scha de optree dt, vraa g d an direct
een Yamaha dealer de machine te
controleren.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
Parkeer niet na bij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
UB1JD1D0.book Page 4 Friday, October 5, 2018 2:13 PM
Page 67 of 118

Periodiek on derhoud en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UB1JD1D0.book Page 1 Friday, October 5, 2018 2:13 PM
Page 68 of 118

Periodiek on derhou d en afstelling
6-2
6
DAU85230

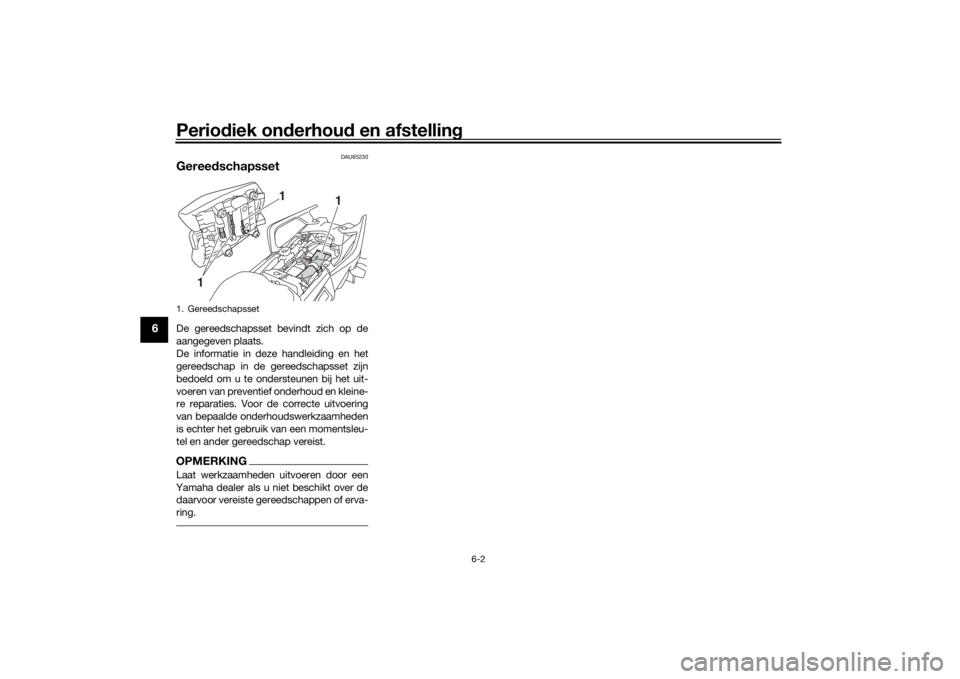

Geree dschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
1
1
UB1JD1D0.book Page 2 Friday, October 5, 2018 2:13 PM
Page 69 of 118

Periodiek on derhoud en afstelling
6-3
6
DAU71033
Periodieke on derhou dsschema’sOPMERKING Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien nodig. √√√√√
UB1JD1D0.book Page 3 Friday, October 5, 2018 2:13 PM
Page 70 of 118

Periodiek on derhou d en afstelling
6-4
6
6 *Uitstootcontrolesy-
steem voor
benzi-
ne dampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
7 *Luchtinlaatsysteem • Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
• Vervang beschadigde onderde- len indien nodig. √√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB1JD1D0.book Page 4 Friday, October 5, 2018 2:13 PM
