Funciones de los instrumentos y man dos
3-26
3
SAU26826
Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, separe ligeramente la maneta del
puño y gire el dial de ajuste. Verifique que
el número de la posición de ajuste en el dial
de ajuste se alinee con la marca de coinci-
dencia en la maneta del freno.
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
El ABS funciona mejor con distan-
cias de frenad a largas.
En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

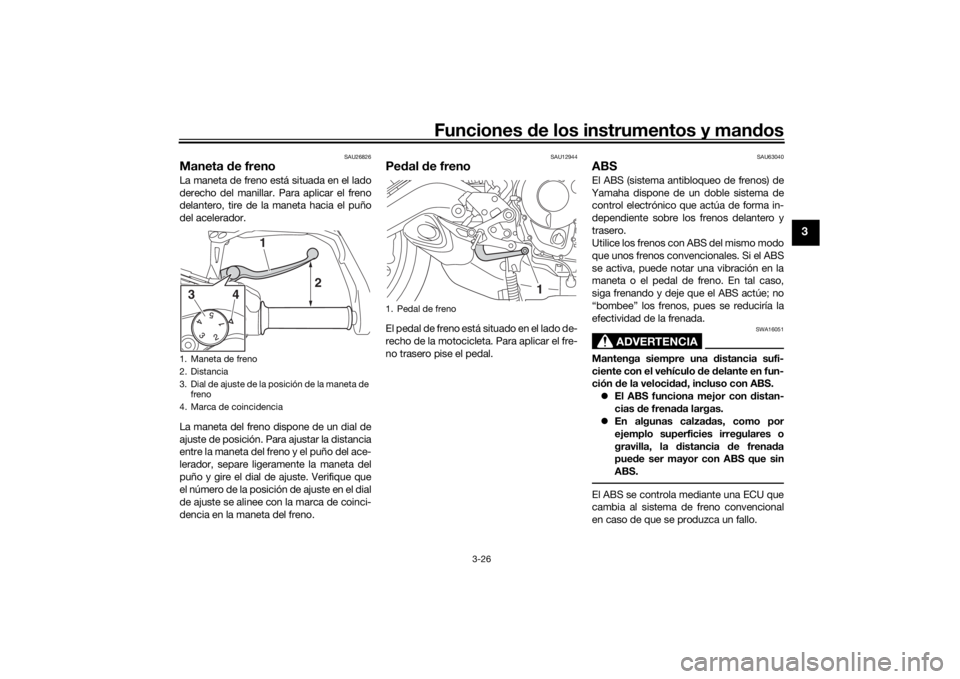

1. Maneta de freno
2. Distancia
3 . D i al d e aj u s t e d e l a po s ic i ó n d e l a m a n e t a de freno
4. Marca de coincidencia
2
3
4
1
1. Pedal de freno
1
UB1JS1S0.book Page 26 Thursday, October 4, 2018 3:42 PM
Page 42 of 118
Funciones de los instrumentos y man dos
3-27
3
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU84342
Sistema de control de tracciónEl sistema de control de tracción (TCS)
ayuda a mantener la tracción cuando se
acelera en superficies resbaladizas, por
ejemplo carreteras sin asfaltar o mojadas.
Si los sensores detectan que la rueda tra-
sera empieza a patinar (giro sin control), el
sistema de control de tracción regula la po-
tencia del motor según sea necesario hasta
que se restablece la tracción.
ADVERTENCIA
SWA15433
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbalad izas
y evite las superficies muy resbala dizas.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera1
2
1
2
UB1JS1S0.book Page 27 Thursday, October 4, 2018 3:42 PM
Page 43 of 118
Funciones de los instrumentos y man dos
3-28
3
La luz indicadora “ ” parpadea cuando el
control de tracción está activado. Cuando
el sistema está activado, el conductor pue-
de notar ligeras variaciones en el ruido del
motor y del escape. Cuando se ha desactivado el control de
tracción se enciende la luz
indicadora “ ”.
La pantalla TCS indica la posición de ajuste
actual de TCS. Existen tres ajustes.
TCS “OFF”
: Sistema de control de tracción
desactivado.
TCS “1” : Acción mínima del sistema de
control de tracción.
TCS “2” : Acción máxima del control de
tracción; control máximo del giro de la rue-
da.
NOTA Cuando se da el contacto, el control
de tracción se activa y se sitúa en “1”
o “2” (según lo que estuviera seleccio-
nado la última vez).
Desactive el sistema de control de
tracción para ayudar a liberar la rueda
trasera si el vehículo se atasca en ba-
rro, arena u otra superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 6-18).
El uso de neumáticos d e medid as dife- rentes impe
dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación d e las ruedas.
Selección del sistema de control de
tracción
ADVERTENCIA
SWA15441
Antes de cambiar cualquier parámetro
en el sistema de control de tracción,
pare el vehículo. Cambiar ajustes en
marcha pue de distraer al con ductor,
con el consiguiente riesgo de acci dente.Los ajustes de TCS solo se pueden cam-
biar cuando el vehículo está parado y el
acelerador cerrado.
Pulse el interruptor TCS “ ” para
cambiar la posición de ajuste del TCS
a TCS “1” y pulse el interruptor
TCS “ ” para cambiar la posición
de ajuste del TCS a TCS “2”.
Pulse el interruptor TCS “ ” durante
dos segundos para desactivar el sis-
tema de control de tracción.
Pulse de interruptor TCS “ ” para
volver a activar el control de tracción
(el TCS vuelve a la posición de ajuste
anterior).

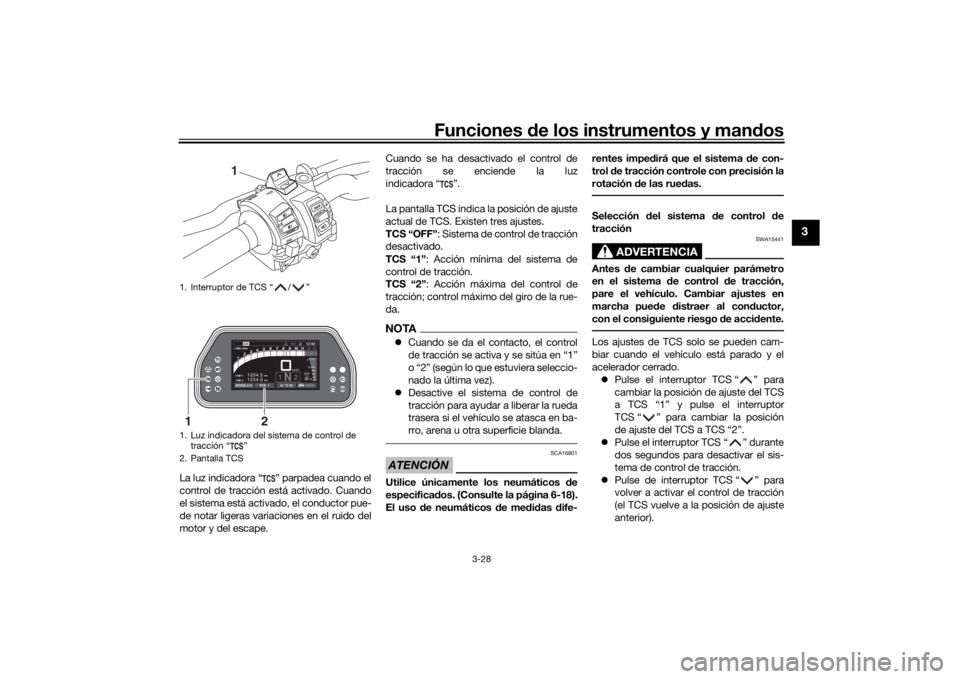

1. Interruptor de TCS “ / ”
1. Luz indicadora del sistema de control de
tracción “ ”
2. Pantalla TCS
1
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
1
2
UB1JS1S0.book Page 28 Thursday, October 4, 2018 3:42 PM
Page 44 of 118
Funciones de los instrumentos y man dos
3-29
3
Reajustar el sistema de control d e trac-
ción
El sistema de control de tracción se desac-
tivará automáticamente cuando: la rueda delantera o la rueda trasera
se levante del suelo durante la mar-
cha.
se detecta un giro excesivo de la rue-
da trasera durante la marcha.
se hace girar una de las ruedas con el
interruptor principal encendido (por
ejemplo, al realizar operaciones de
mantenimiento).
Si el sistema de control de tracción está
desactivado, se encienden la luz
indicadora “ ” y la luz de aviso “ ”. En este caso, pruebe a reiniciar el sistema
de la forma siguiente:
1. Pare el vehículo y apague el interrup- tor principal.
2. Espere unos segundos y, a continua-
ción, encienda el interruptor principal.
3. La luz indicadora “ ” debería apa- garse y el sistema quedar activado.
NOTASi la luz indicadora “ ” permanece en-
cendida después de reiniciar el sistema, se
puede utilizar el vehículo; no obstante,
haga revisar el vehículo en un concesiona-
rio Yamaha lo antes posible.4. Haga revisar el vehículo y apagar la luzde aviso “ ” en un concesionario
Yamaha.
SAU13076
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y g ír ela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.

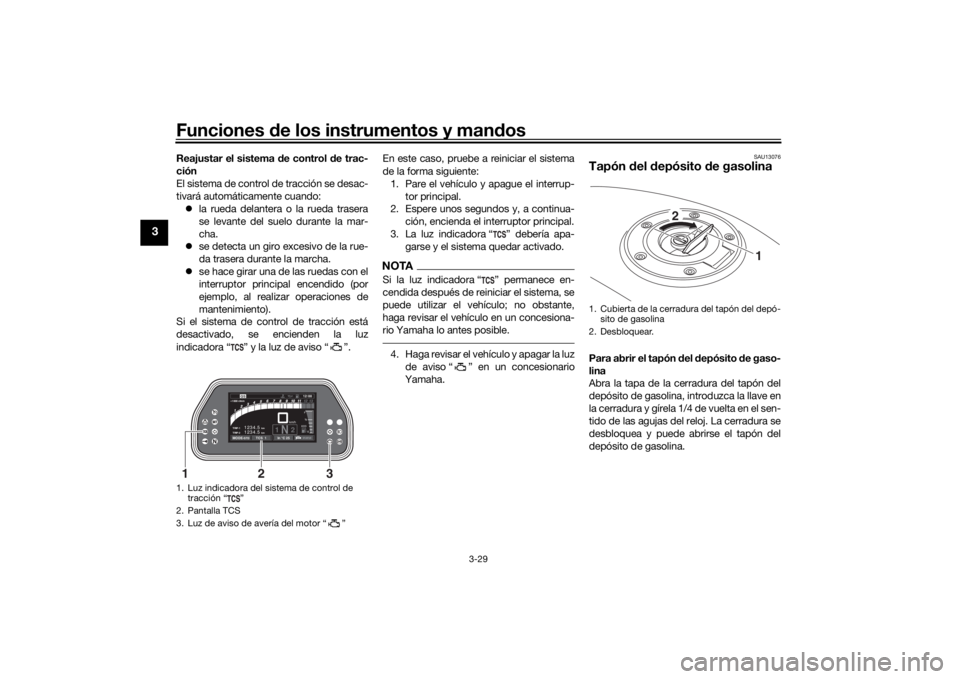

1. Luz indicadora del sistema de control de tracción “ ”
2. Pantalla TCS
3. Luz de aviso de avería del motor “ ”
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
3
1
2
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
1
2
UB1JS1S0.book Page 29 Thursday, October 4, 2018 3:42 PM
Page 45 of 118
Funciones de los instrumentos y man dos
3-30
3
Para cerrar el tapón del depósito de ga-
solina
Con la llave introduc ida en la cerradura,
empuje hacia abajo el tapón del depósito
de gasolina. Gire la llave 1/4 de vuelta en el
sentido contrario al de las agujas del reloj,
extráigala y cierre la tapa de la cerradura.NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina que de co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto

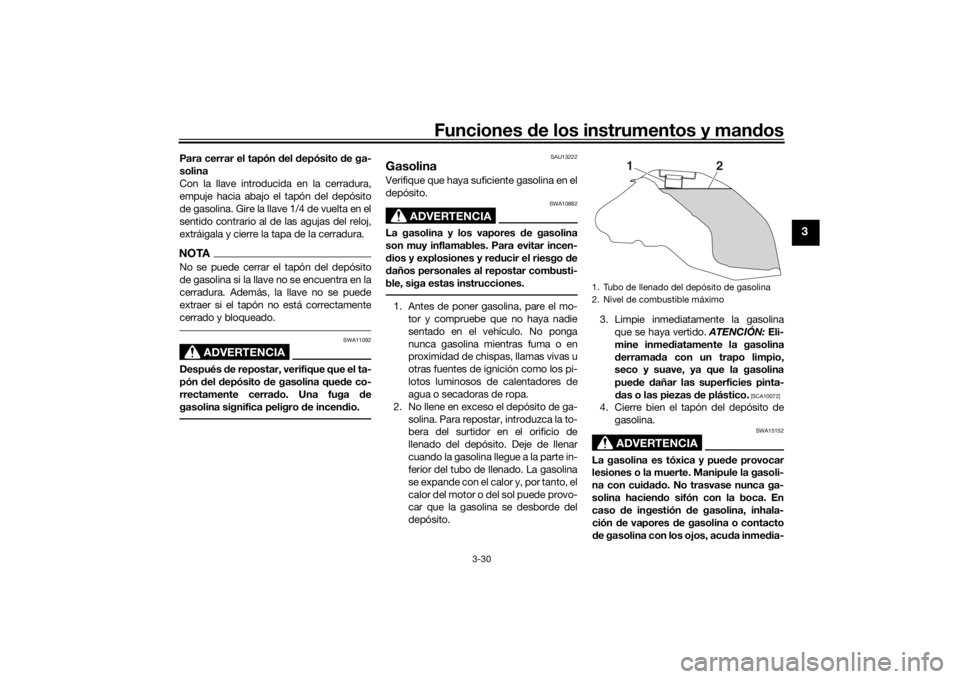

d e gasolina con los ojos, acu da inme dia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1
2
UB1JS1S0.book Page 30 Thursday, October 4, 2018 3:42 PM
Page 46 of 118
Funciones de los instrumentos y man dos
3-31
3
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU75300
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.

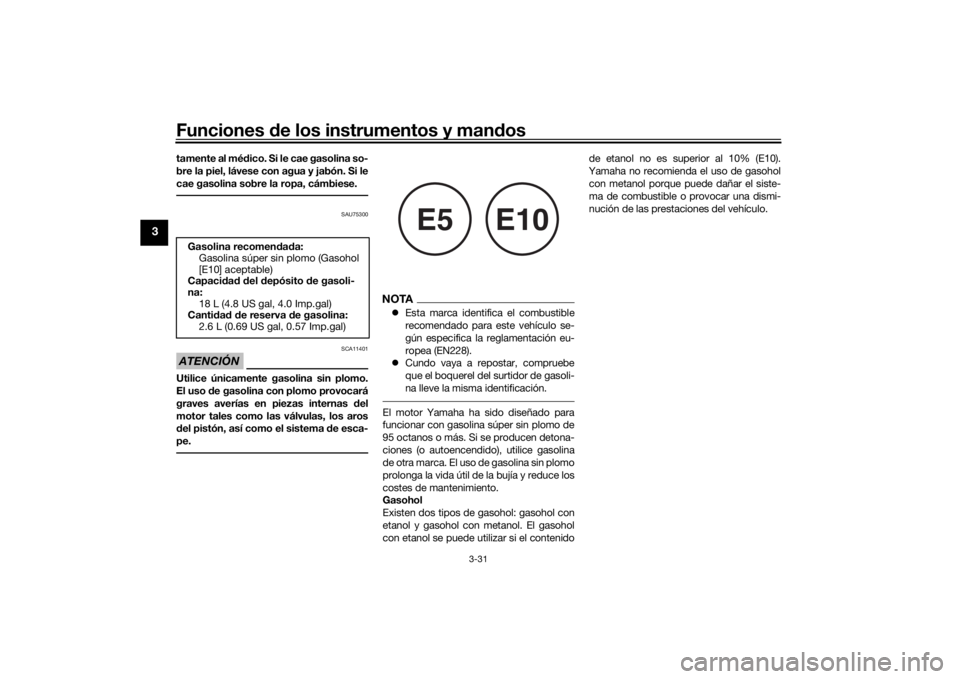

NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomen dad a:
Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capaci dad d el depósito de gasoli-
na: 18 L (4.8 US gal, 4.0 Imp.gal)
Canti dad d e reserva d e gasolina:
2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
UB1JS1S0.book Page 31 Thursday, October 4, 2018 3:42 PM
Page 47 of 118
Funciones de los instrumentos y man dos
3-32
3
SAU72972
Tubo de desbor damiento del de-
pósito de gasolinaAntes de utilizar el vehículo:
Compruebe si el tubo de desborda-
miento está bien conectado y si está
dañado.
Verifique que el tubo de desborda-
miento no esté obstruido y pase por la
brida.NOTAConsulte en la página 6-12 la información
sobre la bombona.
SAU13434
Cataliza dorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
Verifique que el sistema de escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.

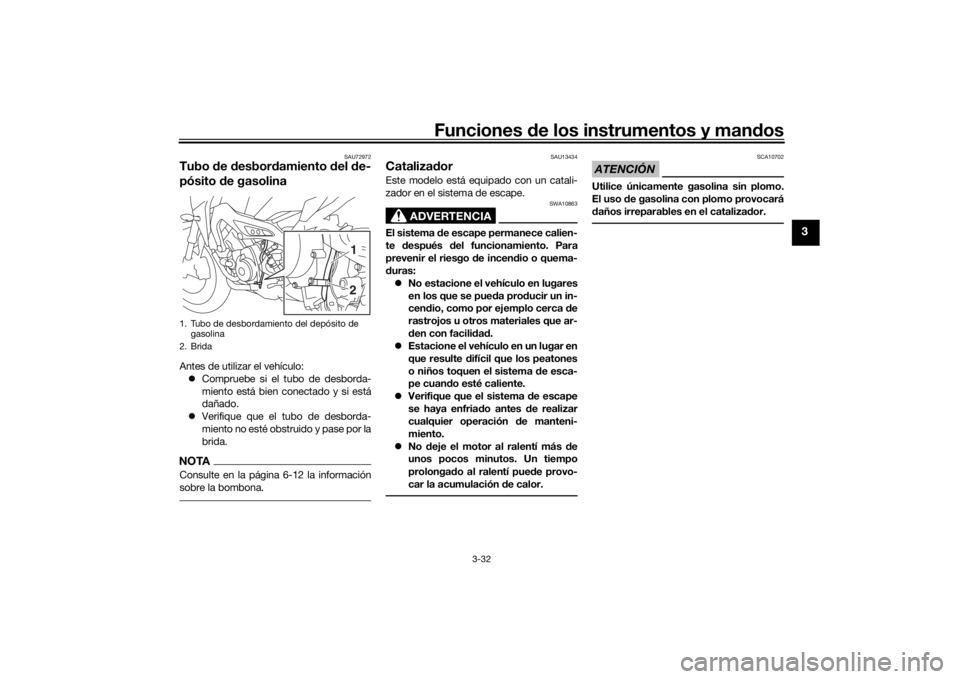

1. Tubo de desbordamiento del depósito de
gasolina
2. Brida
21
UB1JS1S0.book Page 32 Thursday, October 4, 2018 3:42 PM
Page 48 of 118
Funciones de los instrumentos y man dos
3-33
3
SAU65801
AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento del pasajero y tire de ella hacia delan-
te.
Para montar el asiento del pasajero1. Introduzca los salientes de la parte trasera del asiento del pasajero en los
soportes de este, como se muestra, y luego empuje hacia abajo la parte de-
lantera del asiento para que encaje en
su sitio.
2. Extraiga la llave.
Asiento del con ductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero.
2. Retire la tapa y, a continuación, em- puje la palanca de bloqueo del asiento
del conductor, situada debajo de la
parte posterior del propio asiento, ha-
cia la izquierda, como se muestra; se-
guidamente extraiga el asiento. Para montar el asiento del conductor
1. Coloque la tapa con la marca en for-
ma de flecha hacia delante.
2. Introduzca el saliente de la parte de- lantera del asiento del conductor en el
soporte de éste, como se muestra, y
luego empuje hacia abajo la parte tra-
sera del asiento para que encaje en su
sitio.

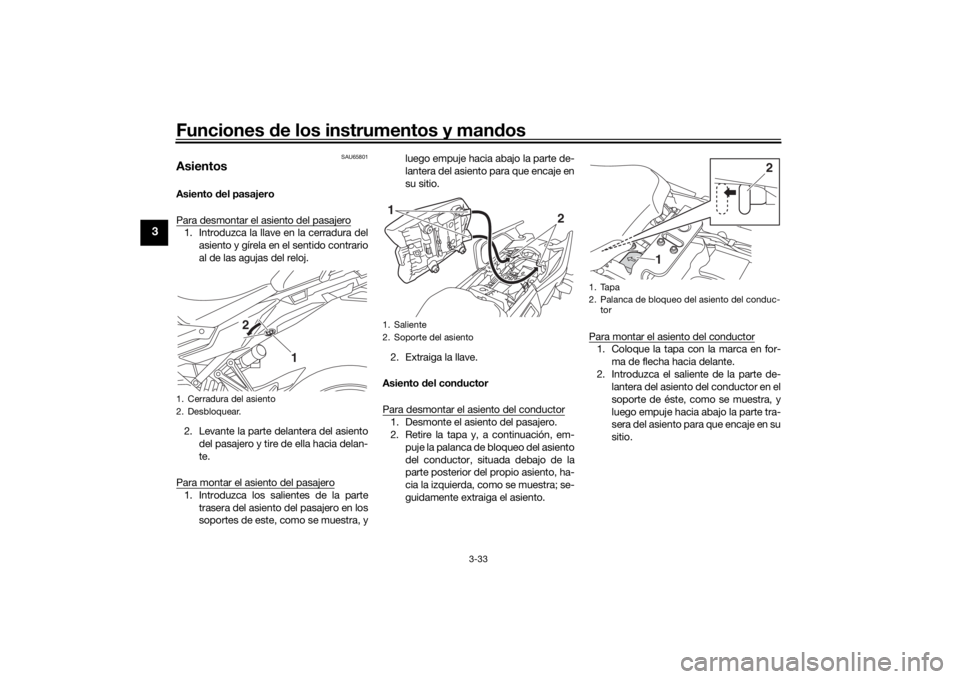

1. Cerradura del asiento
2. Desbloquear.
1
2

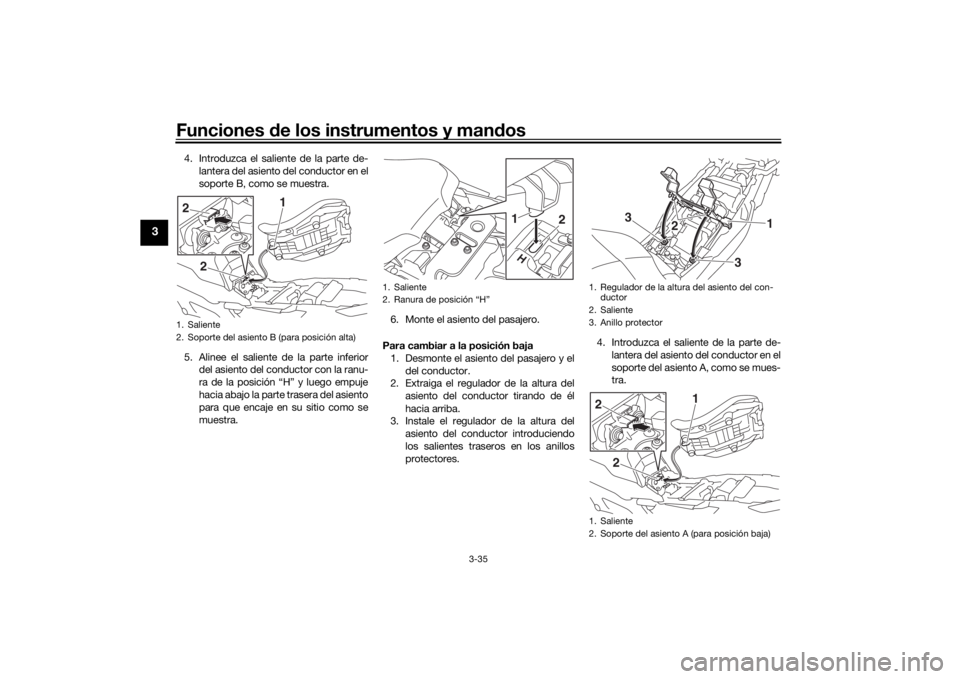

1. Saliente
2. Soporte del asiento
2
1

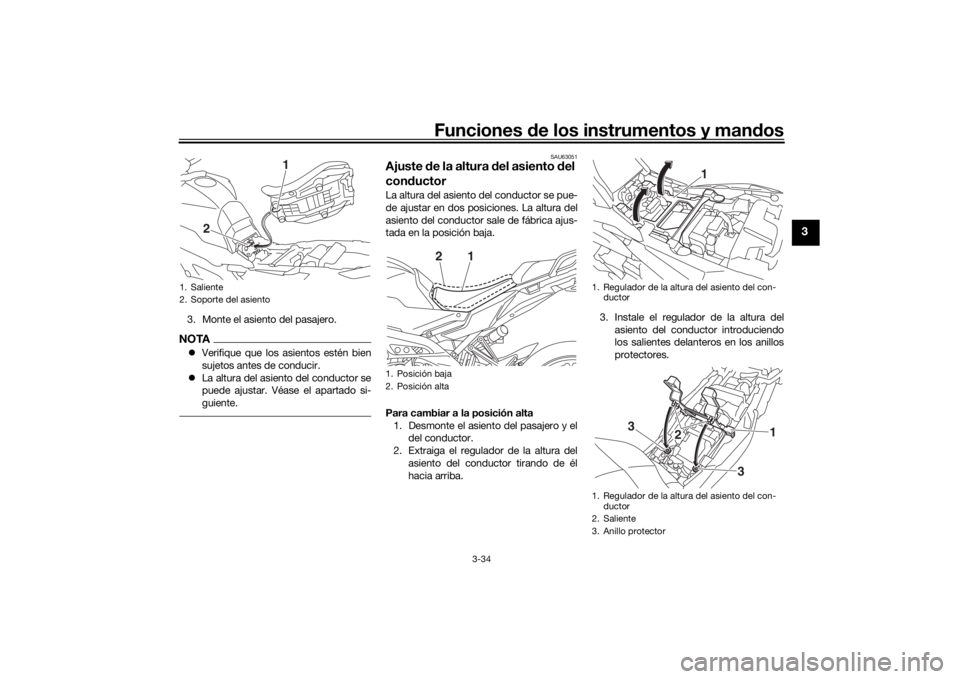

1. Tapa
2. Palanca de bloqueo de
l asiento del conduc-
tor
2
1
UB1JS1S0.book Page 33 Thursday, October 4, 2018 3:42 PM
Page 49 of 118
Funciones de los instrumentos y man dos
3-34
3
3. Monte el asiento del pasajero.NOTA Verifique que los asientos estén bien
sujetos antes de conducir.
La altura del asiento del conductor se
puede ajustar. Véase el apartado si-
guiente.
SAU63051
Ajuste de la altura del asiento d el
con ductorLa altura del asiento del conductor se pue-
de ajustar en dos posiciones. La altura del
asiento del conductor sale de fábrica ajus-
tada en la posición baja.
Para cambiar a la posición alta
1. Desmonte el asiento del pasajero y el del conductor.
2. Extraiga el regulador de la altura del asiento del conductor tirando de él
hacia arriba. 3. Instale el regulador de la altura del
asiento del conductor introduciendo
los salientes delanteros en los anillos
protectores.
1. Saliente
2. Soporte del asiento
2 1
1. Posición baja
2. Posición alta
2
1
1. Regulador de la altura del asiento del con-
ductor
1. Regulador de la altura del asiento del con- ductor
2. Saliente
3. Anillo protector
1
1
2
3
3
UB1JS1S0.book Page 34 Thursday, October 4, 2018 3:42 PM
Page 50 of 118
Funciones de los instrumentos y man dos
3-35
3
4. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte B, como se muestra.
5. Alinee el saliente de la parte inferior del asiento del conductor con la ranu-
ra de la posición “H” y luego empuje
hacia abajo la parte trasera del asiento
para que encaje en su sitio como se
muestra. 6. Monte el asiento del pasajero.
Para cambiar a la posición baja 1. Desmonte el asiento del pasajero y el del conductor.
2. Extraiga el regulador de la altura del
asiento del conductor tirando de él
hacia arriba.
3. Instale el regulador de la altura del
asiento del conductor introduciendo
los salientes traseros en los anillos
protectores. 4. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte del asiento A, como se mues-
tra.1. Saliente
2. Soporte del asiento B (para posición alta)
2 1
2
1. Saliente
2. Ranura de posición “H”
1
2
1. Regulador de la altura del asiento del con-
ductor
2. Saliente
3. Anillo protector
1. Saliente
2. Soporte del asiento A (para posición baja)
1
2
3
3
2 1
2
UB1JS1S0.book Page 35 Thursday, October 4, 2018 3:42 PM
