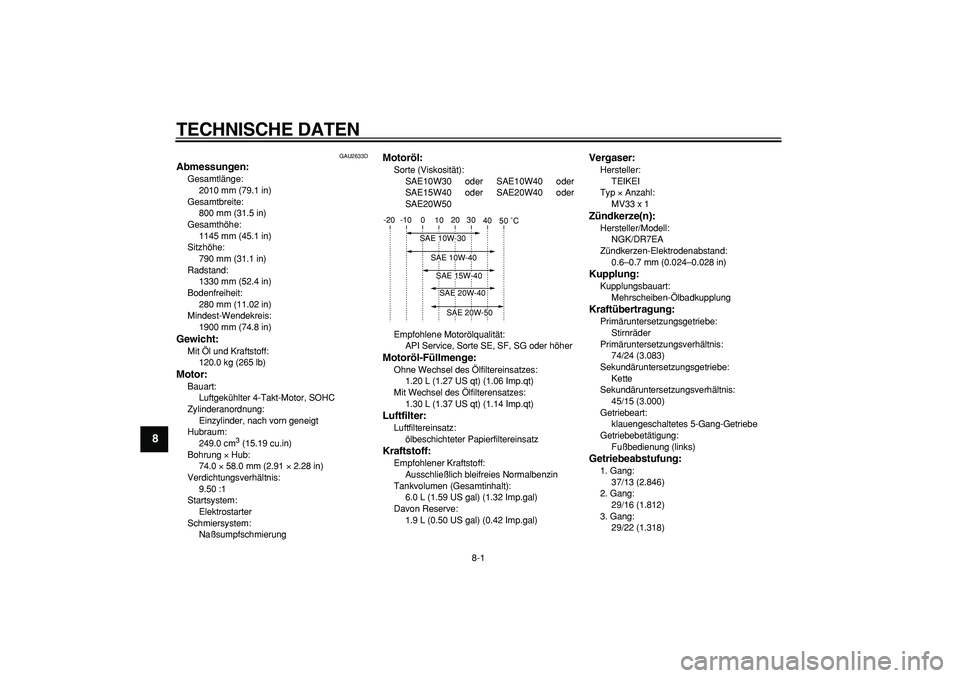

TECHNISCHE DATEN
GAU2633D
Abmessungen:
Gesamtlänge:
2010 mm (79.1 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1145 mm (45.1 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1330 mm (52.4 in)
Bodenfreiheit:
280 mm (11.02 in)
Mindest-Wendekreis:
1900 mm (74.8 in)
Gewicht:
Mit Öl und Kraftstoff:
120.0 kg (265 lb)
Motor:
Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
249.0 cm
3

(15.19 cu.in)
Bohrung
×
Hub:
74.0
×
58.0 mm (2.91
×
2.28 in)
Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.20 L (1.27 US qt) (1.06 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
6.0 L (1.59 US gal) (1.32 Imp.gal)
Davon Reserve:
1.9 L (0.50 US gal) (0.42 Imp.gal)
Vergaser:
Hersteller:
TEIKEI
Typ
×
Anzahl:
MV33 x 1
Zündkerze(n):
Hersteller/Modell:
NGK/DR7EA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
74/24 (3.083)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/15 (3.000)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
29/16 (1.812)
3. Gang:
29/22 (1.318)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
