MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-14
2
3
4
5
67
8
9

HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21581
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA

HWA10500

Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).

Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-
sto modello.
AVVERTENZA

HWA11200
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro veicolo, tenere sempre presenti
le seguenti precauzioni.

NON SOVRACCARICARE MAI IL
VEICOLO! L’uso di un veicolo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, la perdita
del controllo o lesioni gravi. Verifi-
care che il peso totale del pilota, del
passeggero, del carico e degli ac-
cessori non superi il carico massi- Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
125 kPa (18 psi) (1.25 kgf/cm
2

)
Posteriore:
150 kPa (22 psi) (1.50 kgf/cm
2

)
90–180 kg (198–397 lb):
Anteriore:
150 kPa (22 psi) (1.50 kgf/cm
2

)
Posteriore:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Carico massimo*:
180 kg (397 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-16
2
3
4
5
67
8
9

sulla camera d’aria con molta cura e
sostituire la camera d’aria al più
presto con un prodotto di alta quali-
tà.
HAU21940
Ruote a raggi
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il motociclo, control-
lare sempre che i cerchi delle ruote
non presentino cricche, piegature o
deformazioni e che i raggi non siano
allentati o danneggiati. Se si riscontra-
no danneggiamenti, fare sostituire la
ruota da un concessionario Yamaha.
Non tentare di eseguire alcuna seppur
piccola riparazione alla ruota. In caso
di deformazioni o di cricche, la ruota va
sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.

Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22030
Regolazione gioco della leva
frizione
Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Allentare il controdado sulla leva frizio-
ne.
2. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione in
direzione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b).
1. Controdado (leva della frizione)
2. Bullone di regolazione
3. Dado di regolazione
4. Controdado (cavo della frizione)
5. Gioco della leva frizione
12
(a)
(b) (a)
(b)
5
34

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-28
2
3
4
5
67
8
9

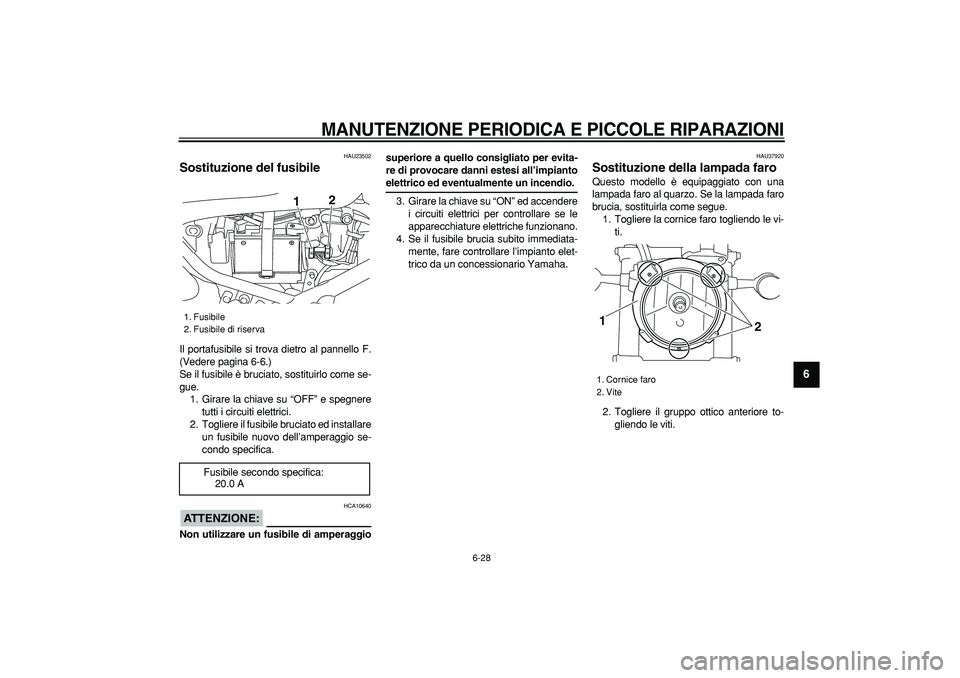

HAU23502
Sostituzione del fusibile
Il portafusibile si trova dietro al pannello F.
(Vedere pagina 6-6.)
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di amperaggiosuperiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
HAU37920
Sostituzione della lampada faro
Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Togliere la cornice faro togliendo le vi-
ti.
2. Togliere il gruppo ottico anteriore to-
gliendo le viti.
1. Fusibile
2. Fusibile di riserva
Fusibile secondo specifica:
20.0 A
12

1. Cornice faro
2. Vite
2
1

8-1
1
2
3
4
5
6
7
8
9

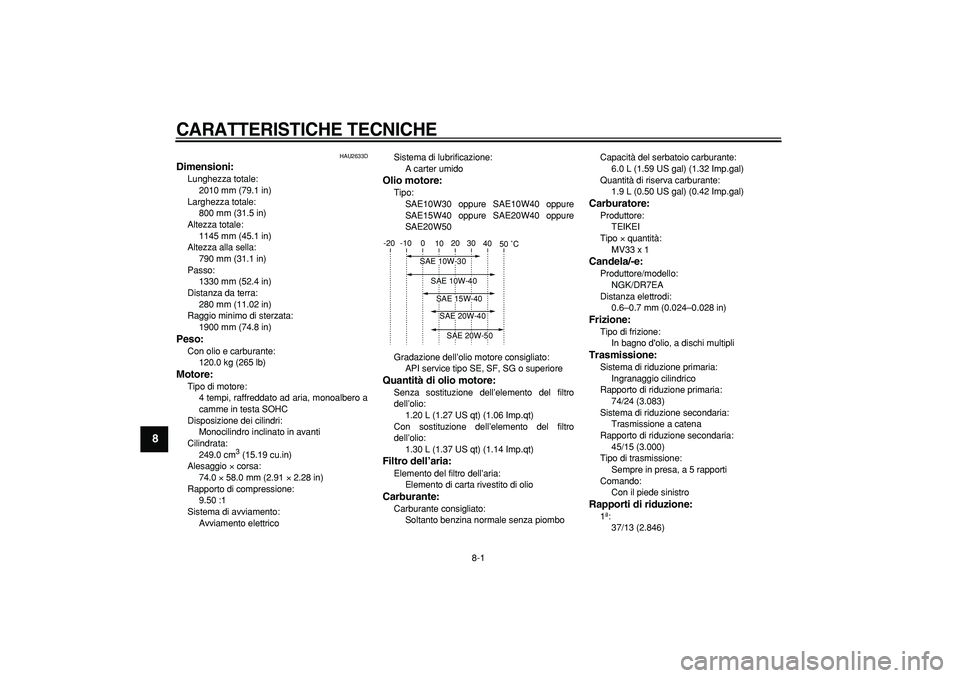

CARATTERISTICHE TECNICHE

HAU2633D
Dimensioni:
Lunghezza totale:
2010 mm (79.1 in)
Larghezza totale:
800 mm (31.5 in)
Altezza totale:
1145 mm (45.1 in)
Altezza alla sella:
790 mm (31.1 in)
Passo:
1330 mm (52.4 in)
Distanza da terra:
280 mm (11.02 in)
Raggio minimo di sterzata:
1900 mm (74.8 in)
Peso:
Con olio e carburante:
120.0 kg (265 lb)
Motore:
Tipo di motore:
4 tempi, raffreddato ad aria, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
249.0 cm
3

(15.19 cu.in)
Alesaggio
×
corsa:
74.0
×
58.0 mm (2.91
×
2.28 in)
Rapporto di compressione:
9.50 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido

Olio motore:
Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.20 L (1.27 US qt) (1.06 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.30 L (1.37 US qt) (1.14 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito di olio
Carburante:
Carburante consigliato:
Soltanto benzina normale senza piomboCapacità del serbatoio carburante:
6.0 L (1.59 US gal) (1.32 Imp.gal)
Quantità di riserva carburante:
1.9 L (0.50 US gal) (0.42 Imp.gal)
Carburatore:
Produttore:
TEIKEI
Tipo
×
quantità:
MV33 x 1
Candela/-e:
Produttore/modello:
NGK/DR7EA
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Frizione:
Tipo di frizione:
In bagno d'olio, a dischi multipli
Trasmissione:
Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
74/24 (3.083)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
45/15 (3.000)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/13 (2.846)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
