YAMAHA TT-R110E 2015 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig und kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit d em Mund
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre Au
gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU50253
Für Kana daACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha Motor wurde für den Betrieb
mit bleifreiem Normalbenzin mit einer Ok-
tanzahl von mindestens 86 [(R+M)/2] oder mit einer Research-Oktanzahl von mindes-
tens 91 entwickelt. Wenn Klopfen (oder
Klingeln) auftritt, wechseln Sie zu einer an-
deren Kraftstoffmarke oder tanken Sie Su-
per bleifrei. Die Verwendung von bleifreiem
Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Für Europa
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks:
3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve: 0.5 L (0.13 US gal, 0.11 Imp.gal)
Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks:
3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve: 0.5 L (0.13 US gal, 0.11 Imp.gal)
UB5180G0.book Page 4 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schä den
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann. Für Ozeanien un
d S üd afrika
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden, wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 3.8 L (1.00 US gal, 0.84 Imp.gal)
Kraftstoffreserve: 0.5 L (0.13 US gal, 0.11 Imp.gal)
UB5180G0.book Page 5 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-6
4
GAU13414
Kraftstofftank-Belüftun gs-
schlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Den Schlauchanschluss prüfen.
 Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
 Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13562

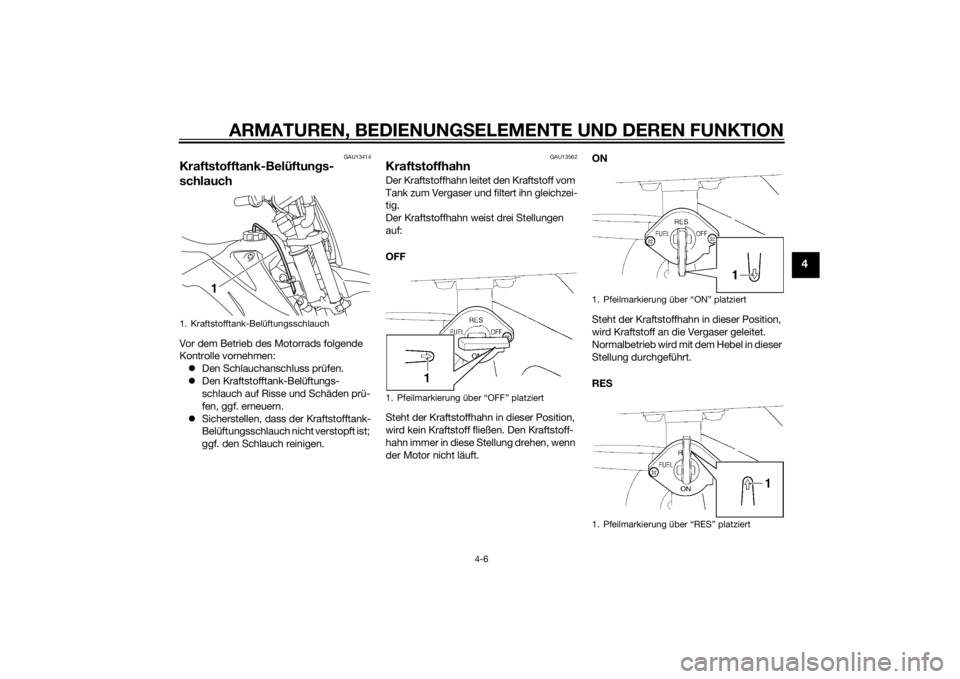

KraftstoffhahnDer Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft. ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet.
Normalbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RE
S
1. Kraftstofftank-Belüftungsschlauch
1
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
UB5180G0.book Page 6 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
4
Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zu-
rückgestellt werden!
GAU13591

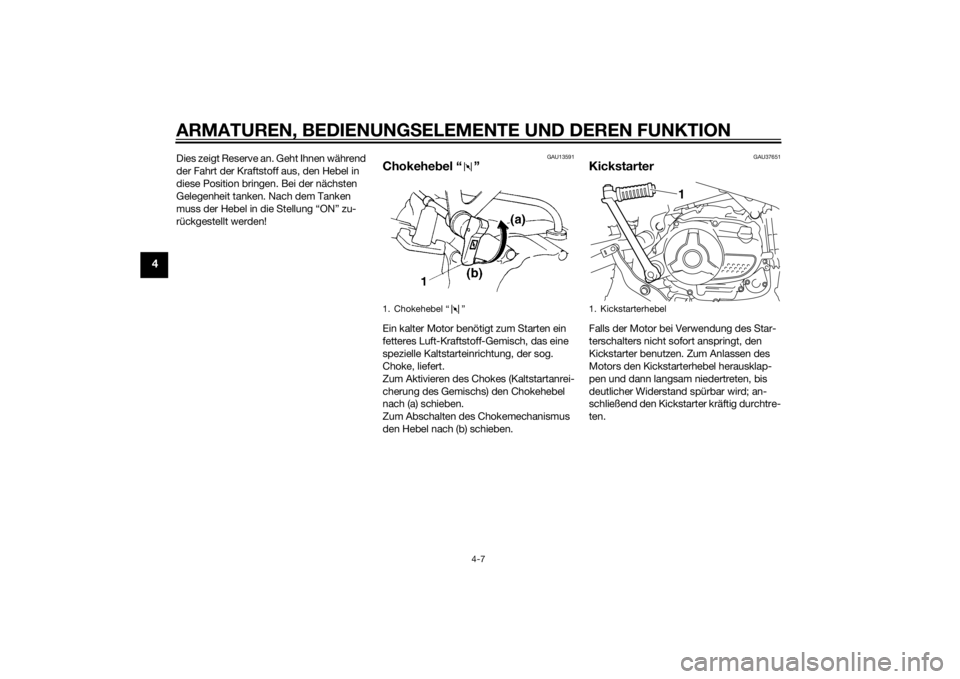

Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU37651
KickstarterFalls der Motor bei Verwendung des Star-
terschalters nicht sofort anspringt, den
Kickstarter benutzen. Zum Anlassen des
Motors den Kickstarterhebel herausklap-
pen und dann langsam niedertreten, bis
deutlicher Widerstand spürbar wird; an-
schließend den Kickstarter kräftig durchtre-
ten.
1. Chokehebel “ ”
1. Kickstarterhebel
1
UB5180G0.book Page 7 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-8
4
GAU46283

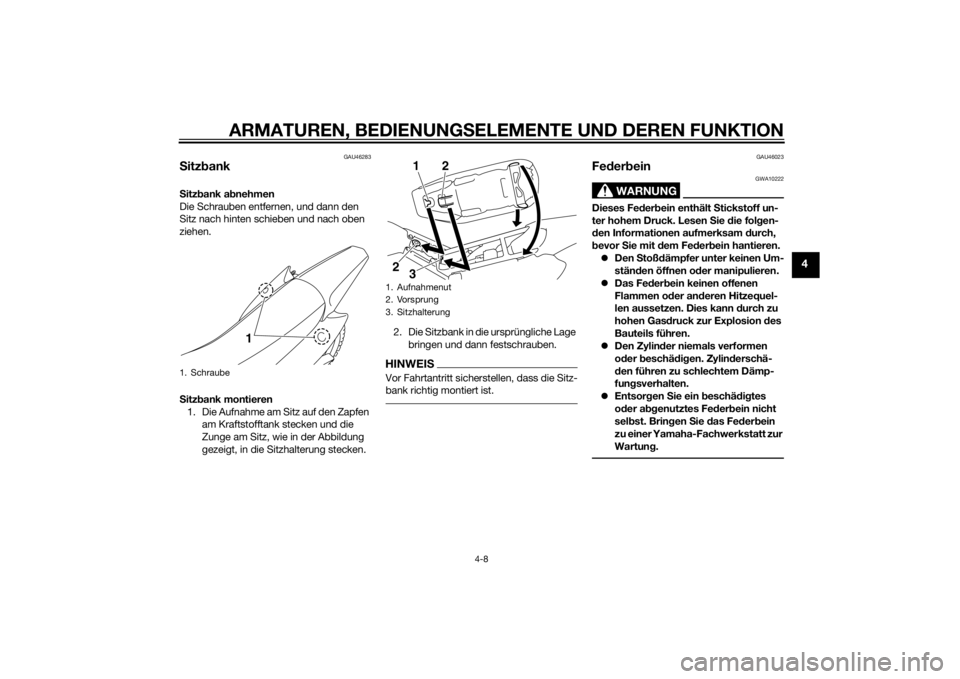

S itz bankS itz bank a bnehmen
Die Schrauben entfernen, und dann den
Sitz nach hinten schieben und nach oben
ziehen.
S itz bank montieren
1. Die Aufnahme am Sitz auf den Zapfen am Kraftstofftank stecken und die
Zunge am Sitz, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken. 2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU46023
Feder bein
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
1. Schraube
1
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
21
2 3
UB5180G0.book Page 8 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-9
4
GAU37491
Seitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
WARNUNG
GWA14191
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen.
GAU41612
Anlasssperrschalter- SystemDas Anlasssperrschalter-System verhin-
dert das Anlassen, wenn ein Gang einge-
legt ist.
Die Funktion des Anlasssperrschalter-Sys-
tems sollte regelmäßig auf nachfolgende
Weise geprüft werden.HINWEI SDiese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
UB5180G0.book Page 9 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-10
4

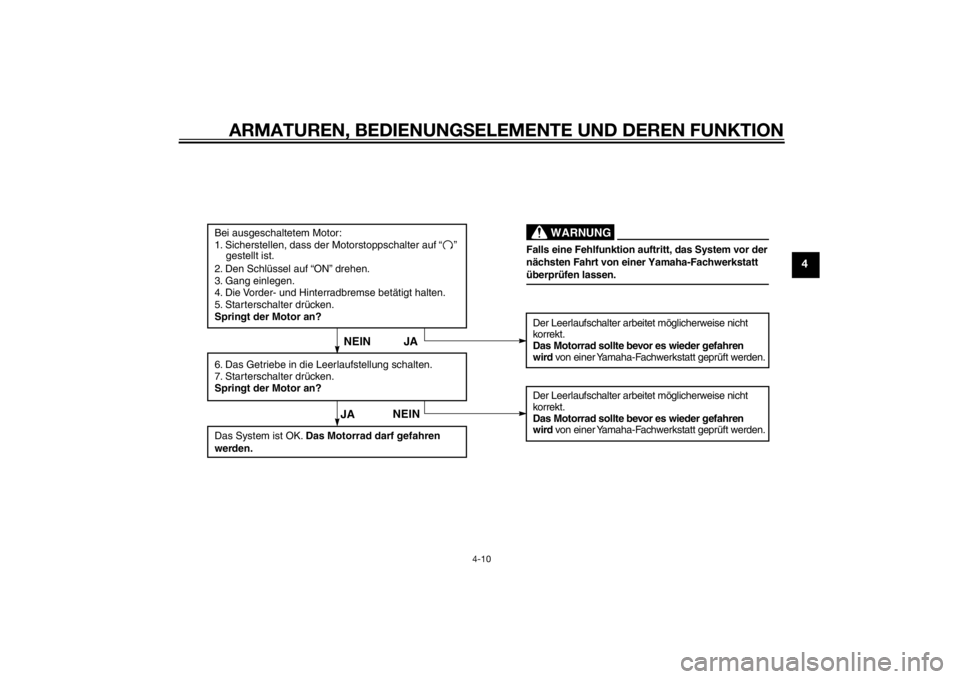

Bei ausgeschaltetem Motor:
1. Sicherstellen, dass der Motorstoppschalter auf “ ”
gestellt ist.
2. Den Schlüssel auf “ON” drehen.
3. Gang einlegen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
6. Das Getriebe in die Leerlaufstellung schalten.
7. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht
korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft werden.
JA
NEIN
Das System ist OK. Das Motorrad darf gefahren
werden.
JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
UB5180G0.book Page 10 Tuesday, June 10, 2014 9:07 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-1
5
GAU15598
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in diesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch auf
Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 4-3, 4-6
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 7-10
Vo r derra dbremse • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen.
7-19, 7-21
Hinterra dbremse • Funktion prüfen.
• Pedalspiel kontrollieren.
• Ggf. einstellen. 7-20, 7-21
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von ei
ner Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 7-16, 7-24
UB5180G0.book Page 1 Tuesday, June 10, 2014 9:07 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-2
5
S teuerun gs- Seilzü ge • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. schmieren. 7-24
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
7-22, 7-24
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 7-16, 7-18
Fußschalthe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Korrigieren, falls nötig. 7-21
Fuß bremshe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren. 7-25
Han dbremshe bel • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. die Drehpunkte des Hebels schmieren. 7-25
S eitenstän der • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. Drehpunkt schmieren. 7-25
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Motorstoppschalter • Funktion prüfen. 4-1
PRÜFPUNKT
KONTROLLEN SEITE
UB5180G0.book Page 2 Tuesday, June 10, 2014 9:07 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
6-1
6
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU44815
S tarten un d Warmfahren eines
kalten Motors1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
3. Das Getriebe in die Leerlaufstellung schalten.
WARNUNG
GWA14411
Unbed in gt vor Anlassen d es Motors
d as Getrieb e in die Leerlaufstellun g
schalten.
 Niemals mit aus geklapptem Seiten-
stän der fahren.4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
4-7.)
5. Den Starterschalter drücken oder den Kickstarterhebel durchtreten, um den
Motor anzulassen.
6. Bei warmgelaufenem Motor den Choke abschalten.HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke schnell
auf Gasgeben anspricht.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UB5180G0.book Page 1 Tuesday, June 10, 2014 9:07 AM
