YAMAHA TT-R110E 2015 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-18
7
kann dies eine Beschä dig un g d es
Motorrad s und eine Verletzun g d es
Fahrers zur Fol ge hab en.
GAU21944
Speichenrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus gele gt. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die
Speichen auf Lockerheit oder Be-
schädigung kontrolliert werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU44664

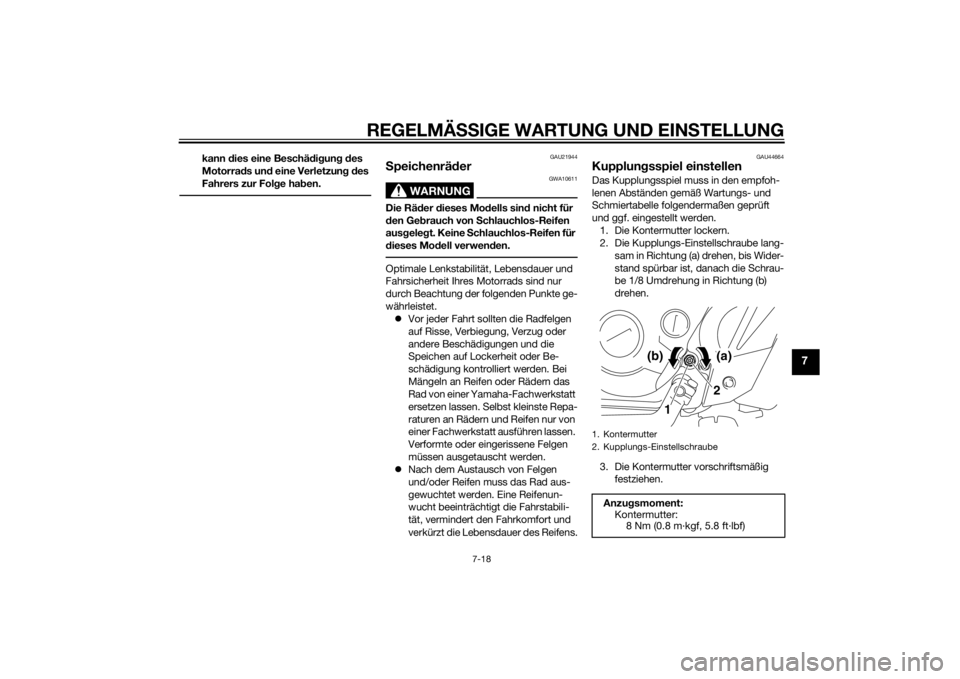

Kupplun gsspiel einstellenDas Kupplungsspiel muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
1. Die Kontermutter lockern.
2. Die Kupplungs-Einstellschraube lang- sam in Richtung (a) drehen, bis Wider-
stand spürbar ist, danach die Schrau-
be 1/8 Umdrehung in Richtung (b)
drehen.
3. Die Kontermutter vorschriftsmäßig festziehen.1. Kontermutter
2. Kupplungs-Einstellschraube
Anzu gsmoment:
Kontermutter: 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
1 2
(a)
(b)
UB5180G0.book Page 18 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-19
7
HINWEISBeim Festziehen der Kontermutter die
Kupplungs-Einstellschraube mit einem
Schraubendreher festhalten, damit sie sich
nicht mit der Kontermutter mitdreht.
GAU44885

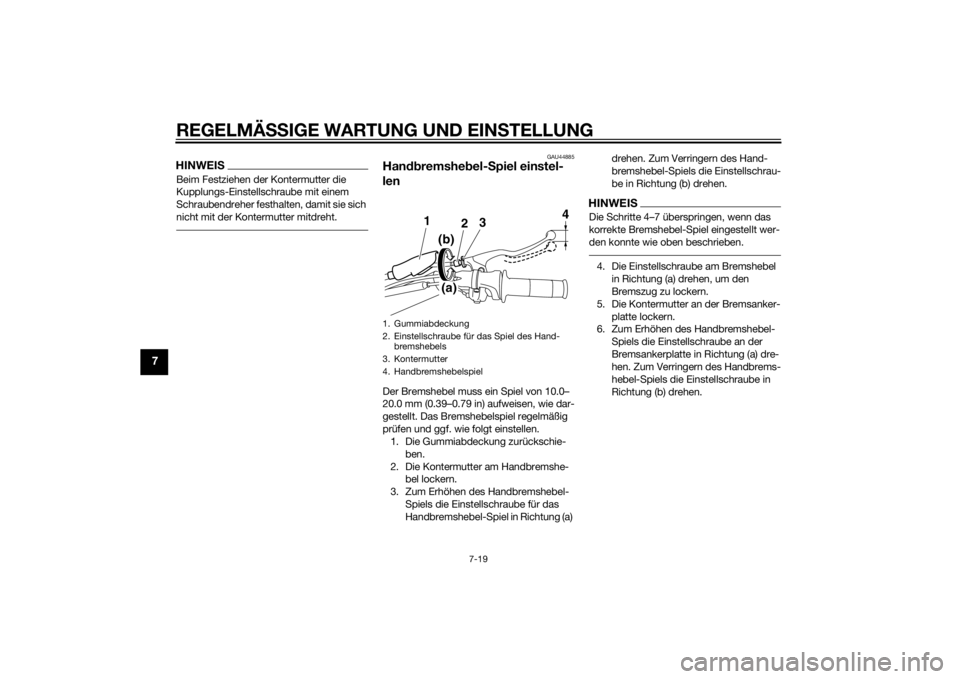

Han dbremshe bel- Spiel einstel-
lenDer Bremshebel muss ein Spiel von 10.0–
20.0 mm (0.39–0.79 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und ggf. wie folgt einstellen.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter am Handbremshe- bel lockern.
3. Zum Erhöhen des Handbremshebel- Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a) drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEISDie Schritte 4–7 überspringen, wenn das
korrekte Bremshebel-Spiel eingestellt wer-
den konnte wie oben beschrieben.4. Die Einstellschraube am Bremshebel
in Richtung (a) drehen, um den
Bremszug zu lockern.
5. Die Kontermutter an der Bremsanker- platte lockern.
6. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube an der
Bremsankerplatte in Richtung (a) dre-
hen. Zum Verringern des Handbrems-
hebel-Spiels die Einstellschraube in
Richtung (b) drehen.
1. Gummiabdeckung
2. Einstellschraube für das Spiel des Hand-bremshebels
3. Kontermutter
4. Handbremshebelspiel
3
2
1
(b)
(a) 4
UB5180G0.book Page 19 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-20
7
7. Die Kontermutter an der Bremsanker-
platte festziehen.
8. Die Kontermutter am Bremshebel festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAU44672
Spiel des Fuß bremshe bels ein-
stellenDer Fußbremshebel muss am Hebelende
ein Spiel von 10.0–20.0 mm (0.39–0.79 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter des Fußbremshebel-
Spiels am Bremsgestänge in Richtung (a)
drehen. Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Richtung (b)
drehen.
WARNUNG
GWA14821
 Nach dem Einstellen d es An-
trie bsketten durchhang s oder nach
d em Aus- o der Ein bau des Hinter-
ra ds immer das Spiel d es Fuß-
b remshe bels kontrollieren.
 Lässt sich d ie Einstellun g auf d iese
Weise nicht vornehmen, das Fahr-
zeu g von einer Yamaha-Fachwerk-
statt ü berprüfen lassen.
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
21(b)
(a)
1. Einstellmutter für das Spiel des Fußbrems- hebels
2. Fußbremshebel-Spiel
UB5180G0.book Page 20 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-21
7
GAU44821
Fußschalthe bel prüfenVor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22363

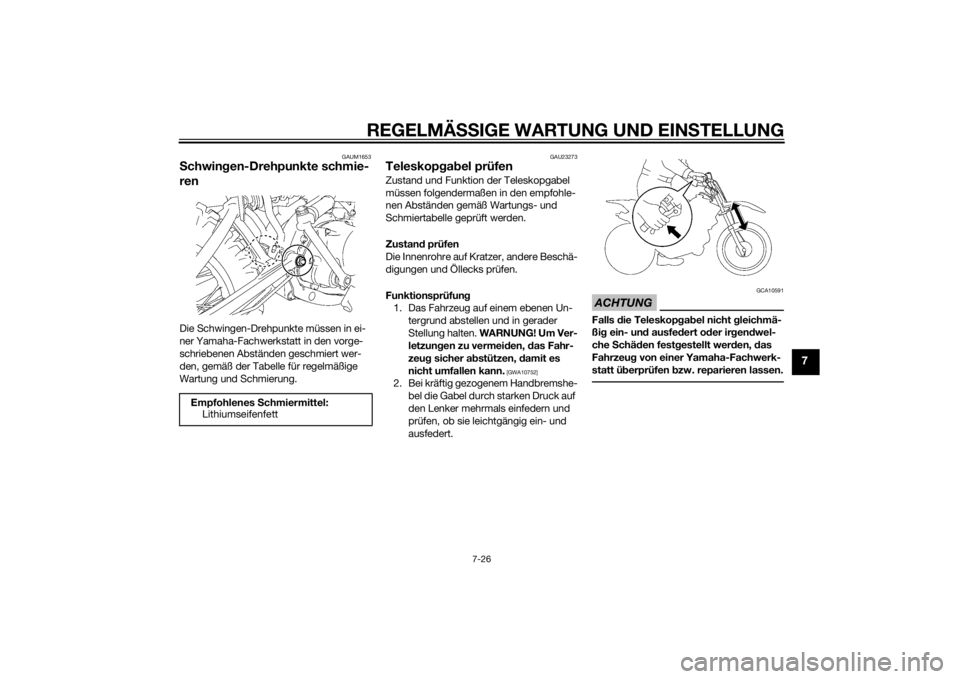

Trommel brems belä ge des Vor-
d er- un d Hinterra ds prüfenVorn
Hinten Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden. Jede
Bremse weist einen Verschleißanzeiger auf,
der ein Prüfen der Trommelbremsbeläge
ohne Ausbau erlaubt. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Ist ein Bremsbelag derartig verschlis-
sen, dass das Limit auf dem
Verschleißanzeiger erre
icht ist, müssen Sie
die Trommelbremsbeläge schnellstmöglich
von einer Yamaha-Fachwerkstatt austau-
schen lassen.1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2
1
12
UB5180G0.book Page 21 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-22
7
GAU22762
Antrie bsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22775
Kettendurchhan g prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug
keine Belastung sein.2. Das Getriebe in die Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen. 4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU40115
Antrie bsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Die Einstellmutter des Fußbremshe- belspiels, die Achsmutter und die
Kontermuttern an beiden Enden der
Schwinge lockern.
Antrie
bsketten-Durchhan g:
40.0–56.0 mm (1.57–2.20 in)1. Antriebsketten-Durchhang
1
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
32
1
UB5180G0.book Page 22 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-23
7
2. Zum Straffen der Antriebskette die
Einstellmuttern an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
muttern an beiden Enden der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhang über-
lastet den Motor un d an dere wichti-
g e Teile d es Motorra ds un d kann zu
einem Kettenschlupf o der -riss füh-
ren. Daher d arauf achten, dass der
Ketten durchhan g sich immer im
S oll bereich befin det.
[GCA10572]
HINWEISBeide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausrichten des Hinterrads.
3. Die Achsmutter und beide Kontermut-
tern mit dem vorgeschriebenen An-
zugsmoment festziehen.
4. Spiel des Fußbremshebels einstellen. (Siehe Seite 7-20.) 5. Sicherstellen, dass die Antriebsket-
tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich

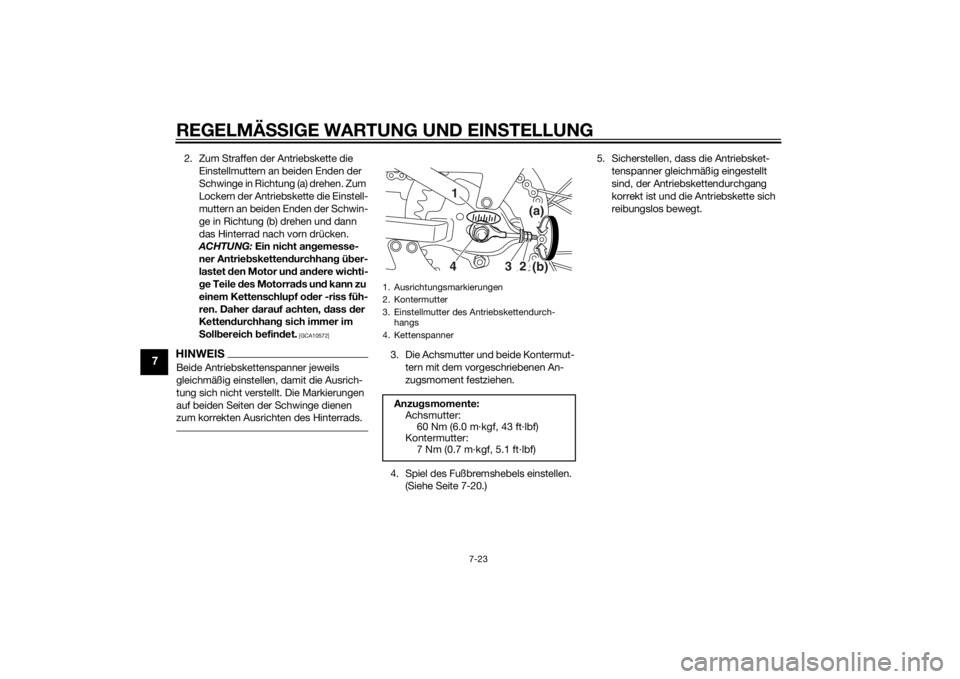

reibungslos bewegt.1. Ausrichtungsmarkierungen
2. Kontermutter
3. Einstellmutter des Antriebskettendurch-hangs
4. KettenspannerAnzu gsmomente:
Achsmutter: 60 Nm (6.0 m·kgf, 43 ft·lbf)
Kontermutter:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
(a)
(b)
432 1
UB5180G0.book Page 23 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-24
7
GAU23018

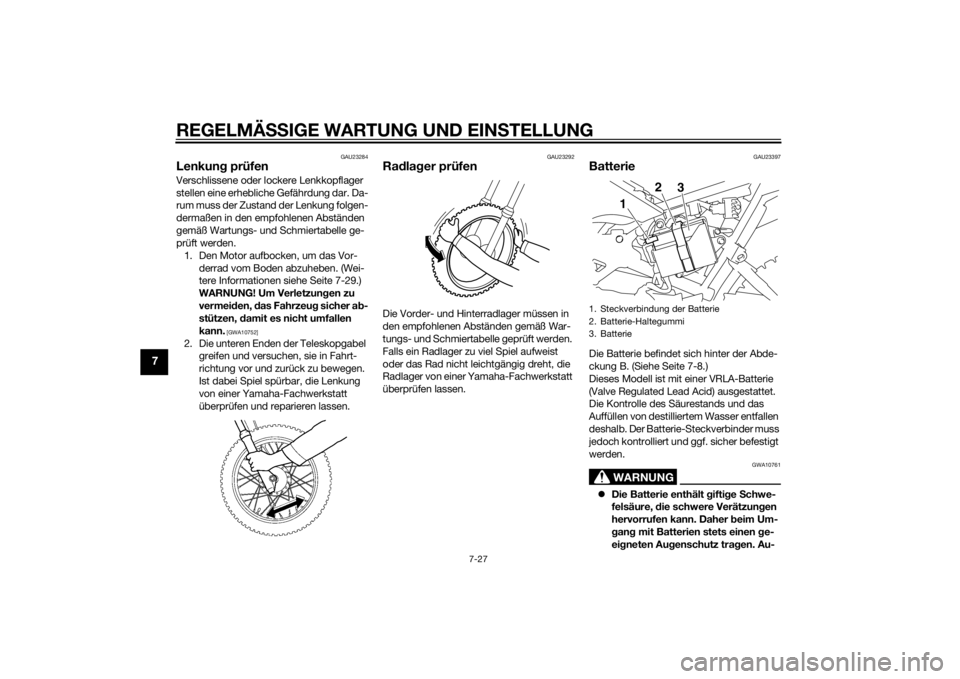

Antrie bskette säu bern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g ung d es Motorrad s, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb ung g eschmiert wer den.1. Mit einer Bürste oder einem Lappen
sämtlichen Schmutz von der Kette
entfernen.HINWEISFür eine gründliche Reinigung die An-
triebskette von einer Yamaha-Fachwerk-
statt demontieren und in einem Lösungs-
mittelbad auswaschen lassen.2. Yamaha-Kettenschmiermittel oder ein anderes geeignetes Kettenschmier-
mittel auf die ganze Kette sprühen und
dabei sicherstellen, dass alle Seiten-
scheiben und Rollen ausreichend ge-
ölt sind.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB5180G0.book Page 24 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-25
7
GAU43623
Han dbremshe bel kontrollieren
un d schmierenVor Fahrtantritt die Funktion des Hand-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23185
Fuß bremshe bel prüfen un d
schmierenVor Fahrtantritt die Funktion des Fuß-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23203
S eitenstän der prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenstän der klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenstän der den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5180G0.book Page 25 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-26
7
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB5180G0.book Page 26 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-27
7
GAU23284
Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 7-29.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeu g sicher a b-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23397
BatterieDie Batterie befindet sich hinter der Abde-
ckung B. (Siehe Seite 7-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Der Batterie-Steckverbinder muss
jedoch kontrolliert und ggf. sicher befestigt
werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, d ie schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Au genschutz tra gen. Au-1. Steckverbindung der Batterie
2. Batterie-Haltegummi
3. Batterie
2
3
1
UB5180G0.book Page 27 Tuesday, June 10, 2014 9:07 AM
