ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-29
7
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
FAU50431
Remplacement du fusibleLe fusible se trouve dans la fiche rapide de
câble de batterie. (Voir page 7-28.)
Si le fusible est gr illé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et
éteindre tous les circuits électriques.
2. Débrancher la fiche rapide de la batte- rie.
3. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
4. Brancher la fiche rapide de la batterie.
5. Tourner la clé de contact sur “ON”.
6. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.

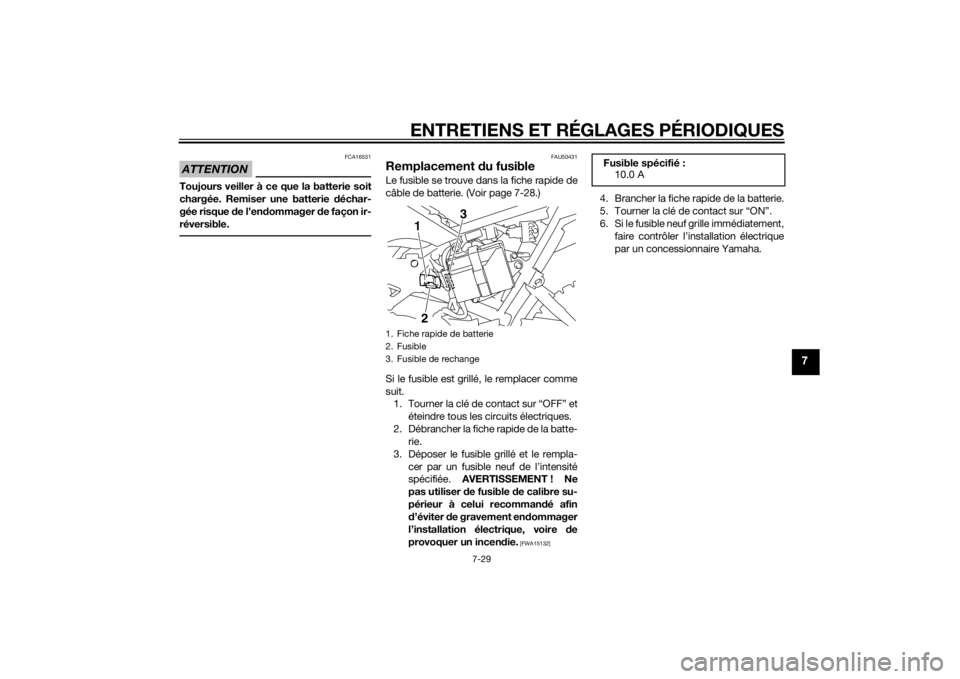

1. Fiche rapide de batterie
2. Fusible
3. Fusible de rechange
1 3
2
Fusible spécifié : 10.0 A
UB5180F0.book Page 29 Tuesday, June 10, 2014 9:06 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-30
7
FAU24351
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arri ère à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
FAU24361
Roue avant
FAU56490
Dépose de la roue avant
AVERTISSEMENT
FWA10822
Pour éviter les acci dents corporels, ca-
ler soli dement le véhicule pour qu’il ne
puisse se renverser.1. Faire glisser vers l’arrière le cache en caoutchouc au levier de frein.
2. Desserrer le contre-écrou, puis tour- ner la vis de réglage de la garde du le-
vier de frein à fond dans le sens (a). 3. Desserrer l’écrou d’axe.
4. Surélever la roue avant en procédant
comme expliqué à la section précé-
dente “Calage de la moto”.
5. Déposer l’écrou d’axe et la rondelle.

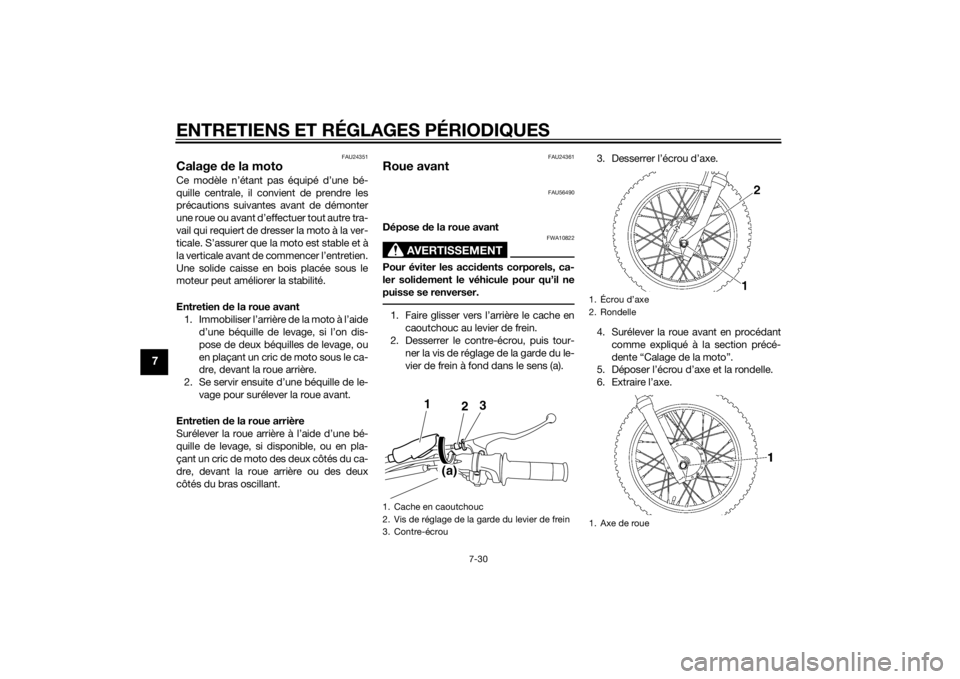

6. Extraire l’axe.1. Cache en caoutchouc
2. Vis de réglage de la garde du levier de frein
3. Contre-écrou
(a)
3
2
1
(a)
1. Écrou d’axe
2. Rondelle
1. Axe de roue
UB5180F0.book Page 30 Tuesday, June 10, 2014 9:06 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-31
7
7. Déposer l’ensemble mâchoire de freinen le retirant du moyeu de roue.
8. Déposer la roue.
Mise en place de la roue avant
1. Monter l’ensemble mâchoire de frein sur le moyeu de roue.
2. Soulever la roue entre les bras de fourche.N.B.Veiller à aligner la fente du flasque de frein
sur la retenue du bras de fourche.
3. Remettre l’axe de roue en place par lecôté droit, puis monter la rondelle et
l’écrou d’axe.
4. Reposer la roue avant sur le sol, puis déployer la béquille latérale.
5. Serrer l’écrou d’axe au couple de ser- rage spécifié.
6. Régler la garde du levier de frein. (Voir page 7-19.)
7. Tout en actionnant le frein avant, ap- puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.
FAU25081
Roue arrière
FAU56800
Dépose de la roue arrière
AVERTISSEMENT
FWA10822
Pour éviter les acci dents corporels, ca-
ler solid ement le véhicule pour qu’il ne
puisse se renverser.1. Séparer le bras d’ancrage du flasque de frein en retirant la goupille fendue,
l’écrou et la vis.

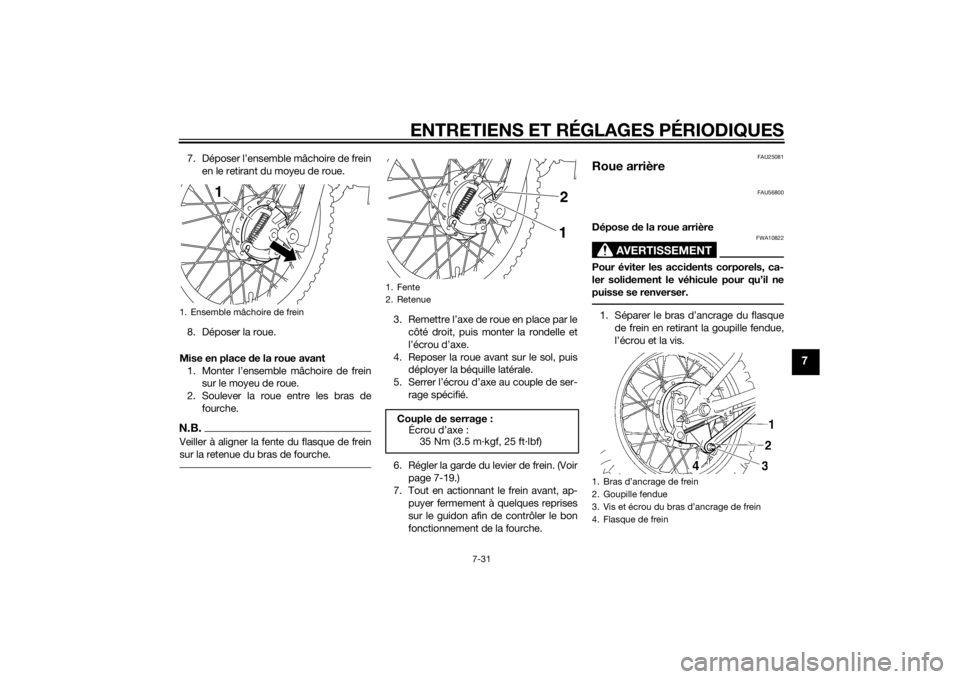

1. Ensemble mâchoire de frein
1
1. Fente
2. Retenue
Couple de serrage :
Écrou d’axe : 35 Nm (3.5 m·kgf, 25 ft·lbf)
21
1. Bras d’ancrage de frein
2. Goupille fendue
3. Vis et écrou du bras d’ancrage de frein
4. Flasque de frein
UB5180F0.book Page 31 Tuesday, June 10, 2014 9:06 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-32
7
2. Retirer l’écrou de réglage de la gardede la pédale de frein, puis déconnec-
ter la tige de frein à la biellette de frein.
3. Desserrer complètement le contre- écrou et l’écrou de réglage de la ten-
sion de la chaîne de transmission aux
deux extrémités du bras oscillant. 4. Desserrer l’écrou d’axe.
5. Surélever la roue arrière en procédant
comme expliqué à la page 7-30.
6. Déposer l’écrou d’axe, la rondelle et le tendeur de chaîne de transmission du
côté gauche, puis tirer l’axe de roue et
le tendeur de chaîne de transmission
par le côté droit.
7. Pousser la roue vers l’avant, puis sé- parer la chaîne de transmission de la
couronne arrière.
N.B.Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue.8. Déposer la roue.
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur la couronne arrière.
2. Surélever la roue arrière, puis monter le tendeur de chaîne de transmission
et la roue en insérant l’axe de roue par
le côté droit.
3. Monter le tendeur de chaîne de trans- mission, la rondelle et l’écrou d’axe.
4. Reposer la roue arrière sur le sol, puis déployer la béquille latérale.

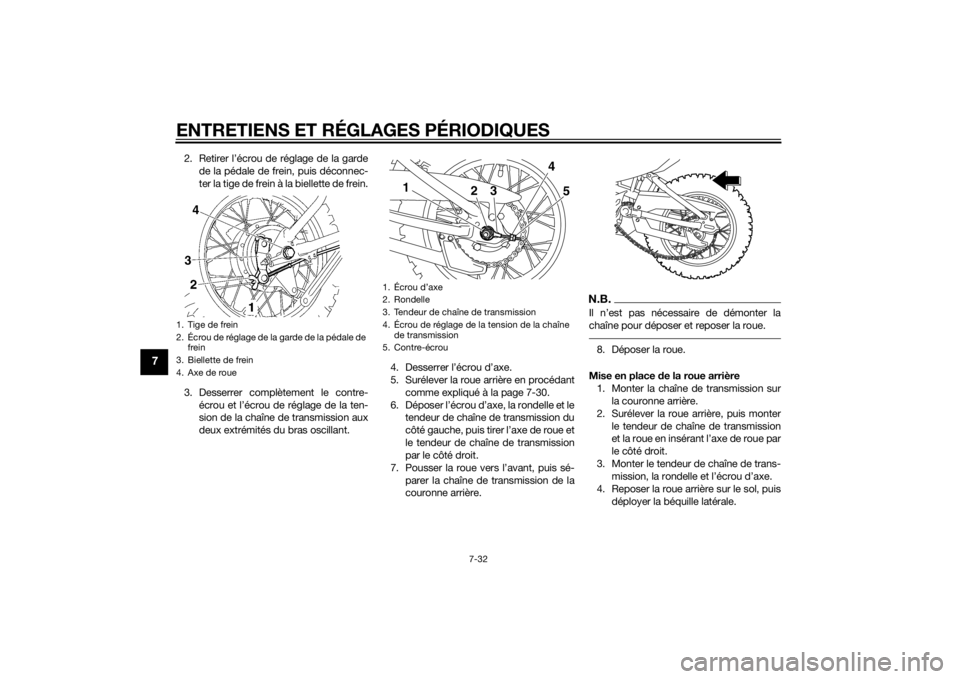

1. Tige de frein
2. Écrou de réglage de la garde de la pédale de frein
3. Biellette de frein
4. Axe de roue
1. Écrou d’axe
2. Rondelle
3. Tendeur de chaîne de transmission
4. Écrou de réglage de la tension de la chaîne de transmission
5. Contre-écrou
1 2
3 5
4
UB5180F0.book Page 32 Tuesday, June 10, 2014 9:06 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-33
7
5. Monter la tige de frein sur la biellettede frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
6. Raccorder le bras d’ancrage de frein
au flasque de frein en montant la vis et
l’écrou, puis en serrant l’écrou au cou-
ple de serrage spécifié.
7. Mettre une goupille fendue neuve en place.
8. Régler la tension de la chaîne de
transmission. (Voir page 7-22.)
9. Serrer l’écrou d’axe au couple de ser- rage spécifié.
10. Régler la garde de la pédale de frein. (Voir page 7-20.)
FAU25852
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d ’étin-celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
Couple de serrage :
Écrou du bras d’ancrage de frein : 26 Nm (2.6 m·kgf, 19 ft·lbf)
Couple de serrage :
Écrou d’axe : 60 Nm (6.0 m·kgf, 43 ft·lbf)
UB5180F0.book Page 33 Tuesday, June 10, 2014 9:06 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-34
7
FAU25905

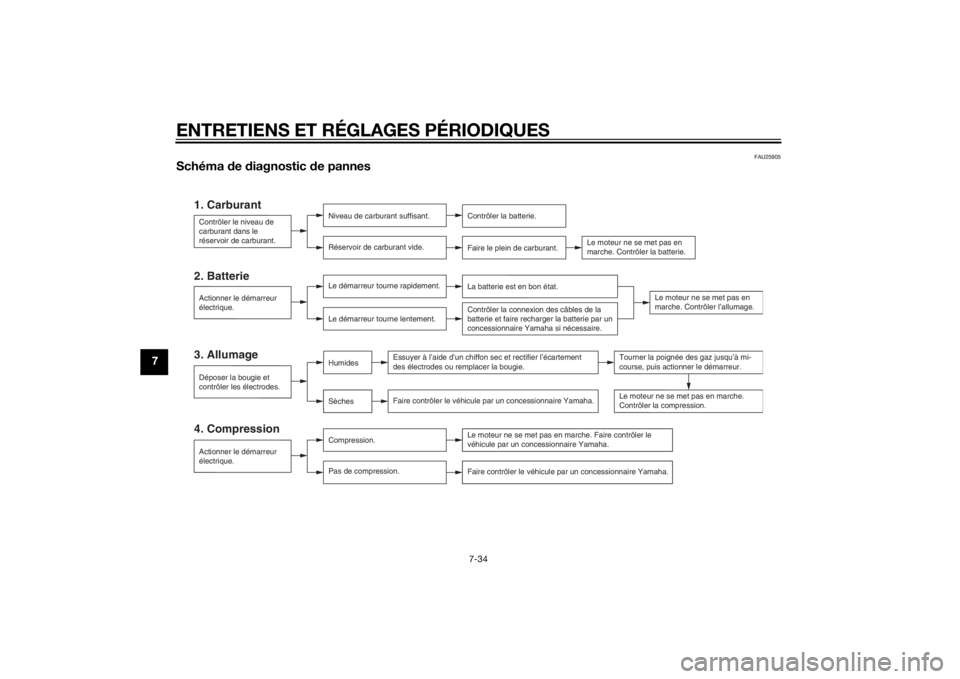

Schéma de diagnostic de pannes
1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
4. Compression
Compression.
3. Allumage
Faire contrôler le véhicule par un concessionnaire Yamaha.
2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.SèchesHumides
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en
marche. Contrôler la batterie.
Le moteur ne se met pas en
marche. Contrôler l’allumage.
Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
Pas de compression. La batterie est en bon état.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche. Faire contrôler le
véhicule par un concessionnaire Yamaha.Faire contrôler le véhicule par un concessionnaire Yamaha.
Actionner le démarreur
électrique.
Déposer la bougie et
contrôler les électrodes.
Essuyer à l’aide d’un chiffon sec et rectifier l’écarteme\
nt
des électrodes ou remplacer la bougie.
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
Actionner le démarreur
électrique.
UB5180F0.book Page 34 Tuesday, June 10, 2014 9:06 AM

SOIN ET REMISAGE DE LA MOTO
8-1
8
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés de piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU40466
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les
fiches rapides et connecteurs élec-
triques sont fermement et correcte-
ment en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abon damment à l’eau, sé-
cher immé diatement, puis vapori-
ser un pro duit anticorrosion.
 Un nettoyage incorrect risque d’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles d e phare ou d ’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d ’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
UB5180F0.book Page 1 Tuesday, June 10, 2014 9:06 AM

SOIN ET REMISAGE DE LA MOTO
8-2
8
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
 Éviter tout contact d e produits
chimiques mor dants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés d e
prod uits nettoyants abrasifs, d e
d issolvant ou d iluant, d’essence, de
d érouilleur, d’antirouille, d’antigel
ou d’électrolyte.
 Ne pas utiliser d es portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait d es infil-
trations d’eau qui en dommage-
raient les pièces suivantes : joints
( d e roulements de roue, de roule-
ment de bras oscillant, d e fourche
et de freins), composants élec-
triques (fiches rapi des, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
 Motos équipées d’un pare-brise :
ne pas utiliser de pro duits de net-
toyage abrasifs ni des éponges
d ures afin d ’éviter de gr
iffer ou de
ternir. Certains pro duits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champ
d e vision afin d e s’assurer que le pro
duit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie ou à proxi-mité de la merLe sel marin étant extrêmement corrosif, il
convient d’effectuer les travaux suivants
après chaque randonnée sous la pluie ou à
proximité de la mer. 1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chau de, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
UB5180F0.book Page 2 Tuesday, June 10, 2014 9:06 AM

SOIN ET REMISAGE DE LA MOTO
8-3
8
8. Veiller à ce que la moto soit parfaite-ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA14502
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer de ne pas avoir appliqué
d ’huile sur les pneus.
 Si nécessaire, laver les pneus à
l’eau savonneuse chau de. Effectuer
ensuite un test d e conduite afin d e
vérifier le freinage et la prise de vi-
rages.ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B.Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU26153
RemisageRemisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
UB5180F0.book Page 3 Tuesday, June 10, 2014 9:06 AM

SOIN ET REMISAGE DE LA MOTO
8-4
8
2. Si le robinet de carburant de la motoest équipé d’une position “OFF”, tour-
ner la manette du robinet de carburant
à la position “OFF”.
3. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de
prévenir toute accumulation de dé-
pôts. Verser le carburant ainsi vidangé
dans le réservoir de carburant.
4. Faire le plein de carburant et, si dispo- nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
5. Effectuer les étapes ci-dessous afin de protéger le cylindre, les segments,
etc., de la corrosion.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
6. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
7. Vérifier et, si nécessaire, régler la pres- sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
8. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
9. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran- ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 7-28.
N.B.Effectuer toutes les réparations néces-
saires avant de remiser la moto.
UB5180F0.book Page 4 Tuesday, June 10, 2014 9:06 AM
