YAMAHA TT-R110E 2022 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
7-9
7
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen. 2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
Empfohlene Zün dkerze:
NGK/CR6HSA

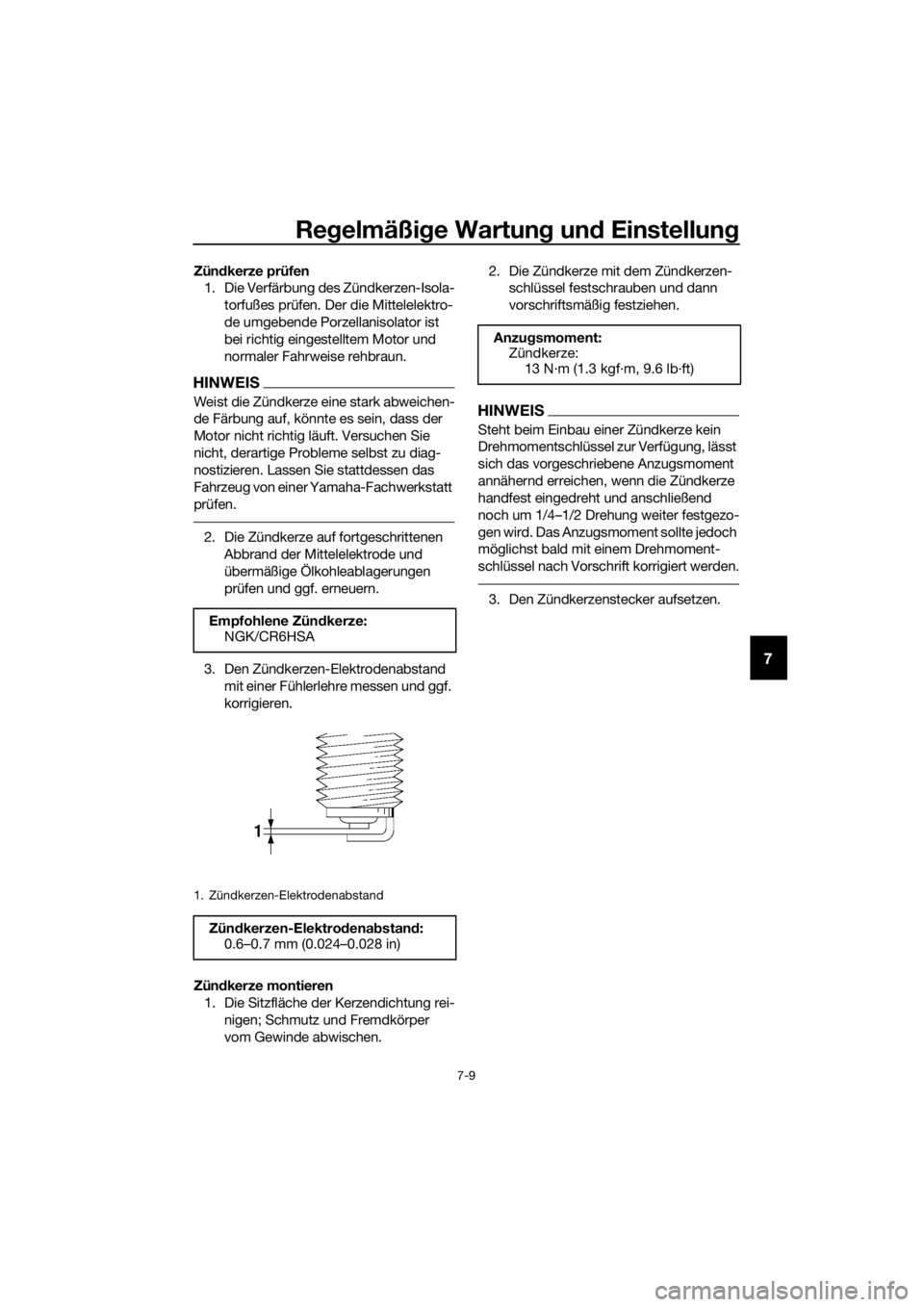

1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
Anzu gsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBMA80G0.book Page 9 Wednesd ay, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-10
7
GAU39848
Motoröl
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS
Der Motorölstand sollte sich zwischen der
Spitze des Messstabs und der Maximal-
stand-Markierung befinden.
4. Wenn sich der Motorölstand nicht zwischen der Spitze des Messstabs
und der Maximalstand-Markierung
befindet, ausreichend Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den O-Ring auf Beschädigung über- prüfen und, falls beschädigt, erneu-
ern.
6. Den Messstab in die Einfüllöffnung stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln 1. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
4. Eine neue Dichtung einsetzen und die Ablassschraube einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.

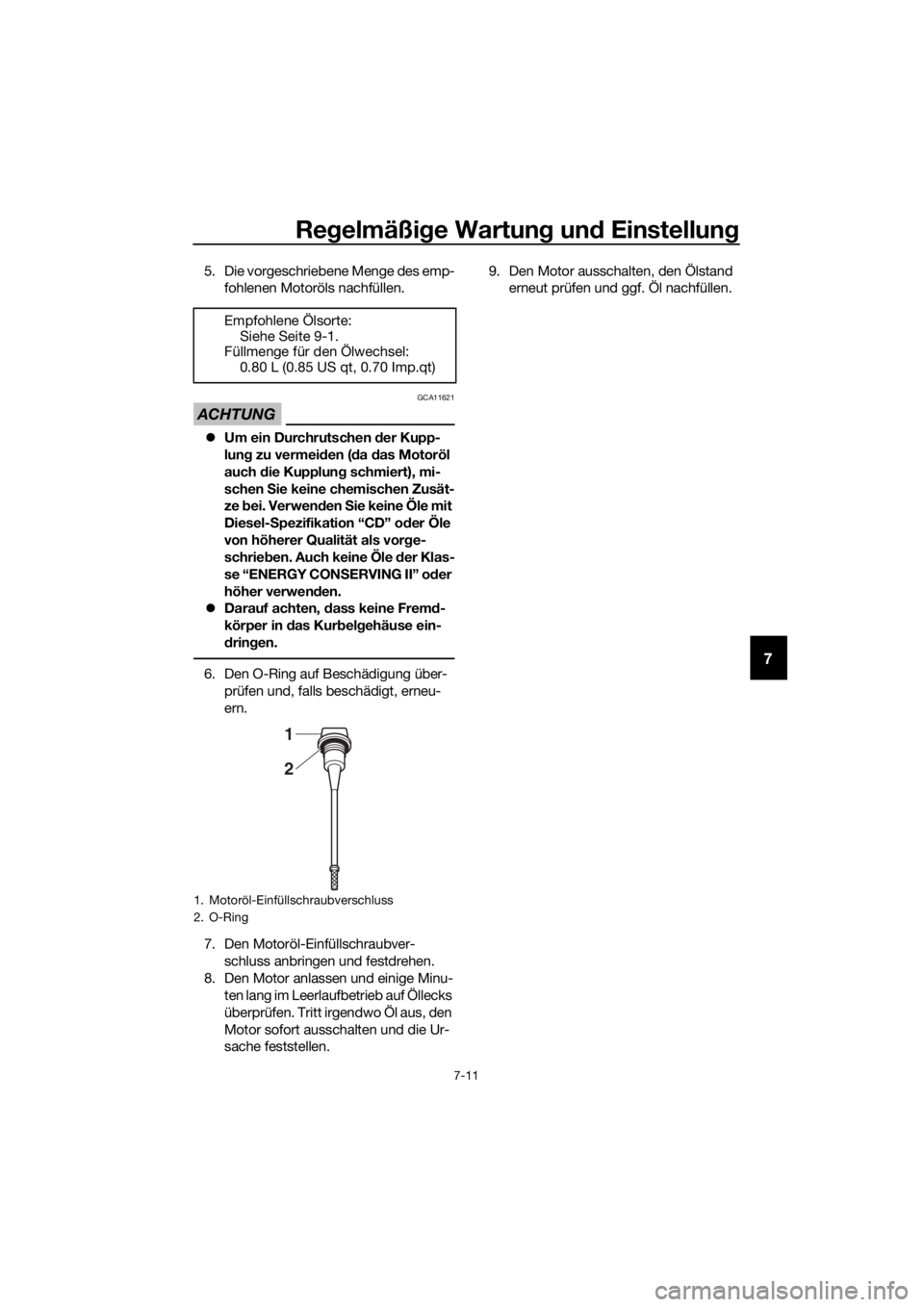

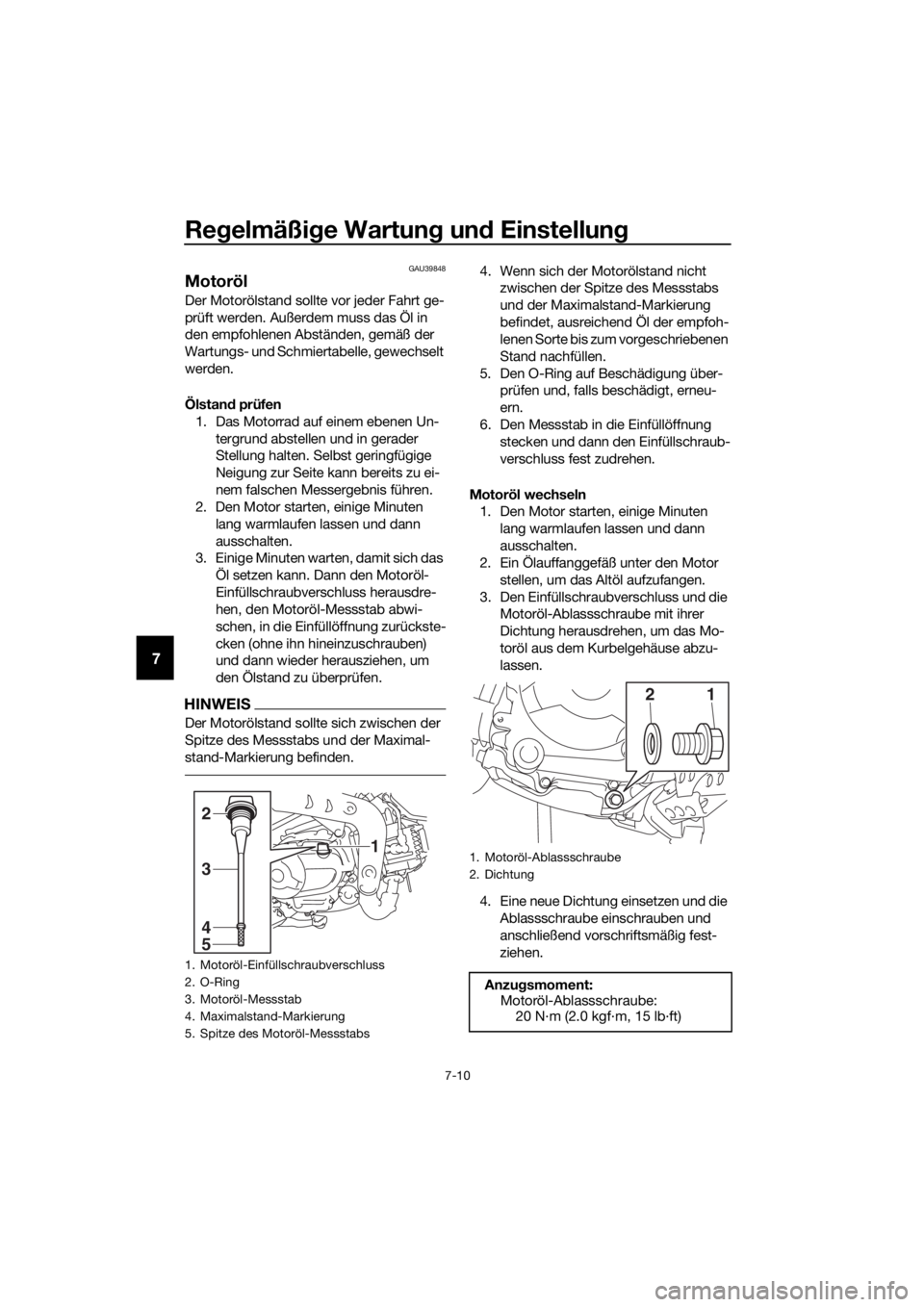

1. Motoröl-Einfüllschraubverschluss
2. O-Ring
3. Motoröl-Messstab
4. Maximalstand-Markierung
5. Spitze des Motoröl-Messstabs
1
4
5
3
2
1. Motoröl-Ablassschraube
2. Dichtung
Anzu gsmoment:
Motoröl-Ablassschraube: 20 N·m (2.0 kgf·m, 15 lb·ft)
12
UBMA80G0.book Page 10 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-11
7
5. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.
6. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
7. Den Motoröl-Einfüllschraubver- schluss anbringen und festdrehen.
8. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen. 9. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
Empfohlene Ölsorte: Siehe Seite 9-1.
Füllmenge für den Ölwechsel: 0.80 L (0.85 US qt, 0.70 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
2
1
UBMA80G0.book Page 11 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-12
7
GAU41638
Luftfiltereinsatz reini gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.
Luftfiltereinsätze reini gen
1. Die Abdeckung A abnehmen. (Siehe Seite 7-7.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff und das Luftfil- tergitter herausziehen.
4. Das Filtergitter mit Lösungsmittel rei- nigen, dann das Lösungsmittel abwi-
schen. 5. Den Filterschaumstoff mit Lösungs-
mittel reinigen und dann das restliche
Lösungsmittel ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gung smittel ver-
wen den. Um Bran d- un d Explosi-
ons gefahr zu vermei den, kein
Benzin od er Lösungsmittel mit
nie dri gem Flammpunkt verwen den.

[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Schaumstoffes zu
vermei den, gehen Sie vorsichti g
und sorgsam mit ihm um, ver dre-
hen Sie ihn nicht un d wrin gen Sie
ihn nicht aus.
[GCA10512]
6. Die gesamte Oberfläche des Filter- schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
7. Das Filtergitter und den Filterschaum-
stoff in das Luftfiltergehäuse einset-
zen. ACHTUNG: S icherstellen, dass
d as Geflecht un d d er Schaumstoff
korrekt im Luftfilter gehäuse ein ge-
setzt sin d. Der Motor sollte niemals
ohne ein geb autes Geflecht un d

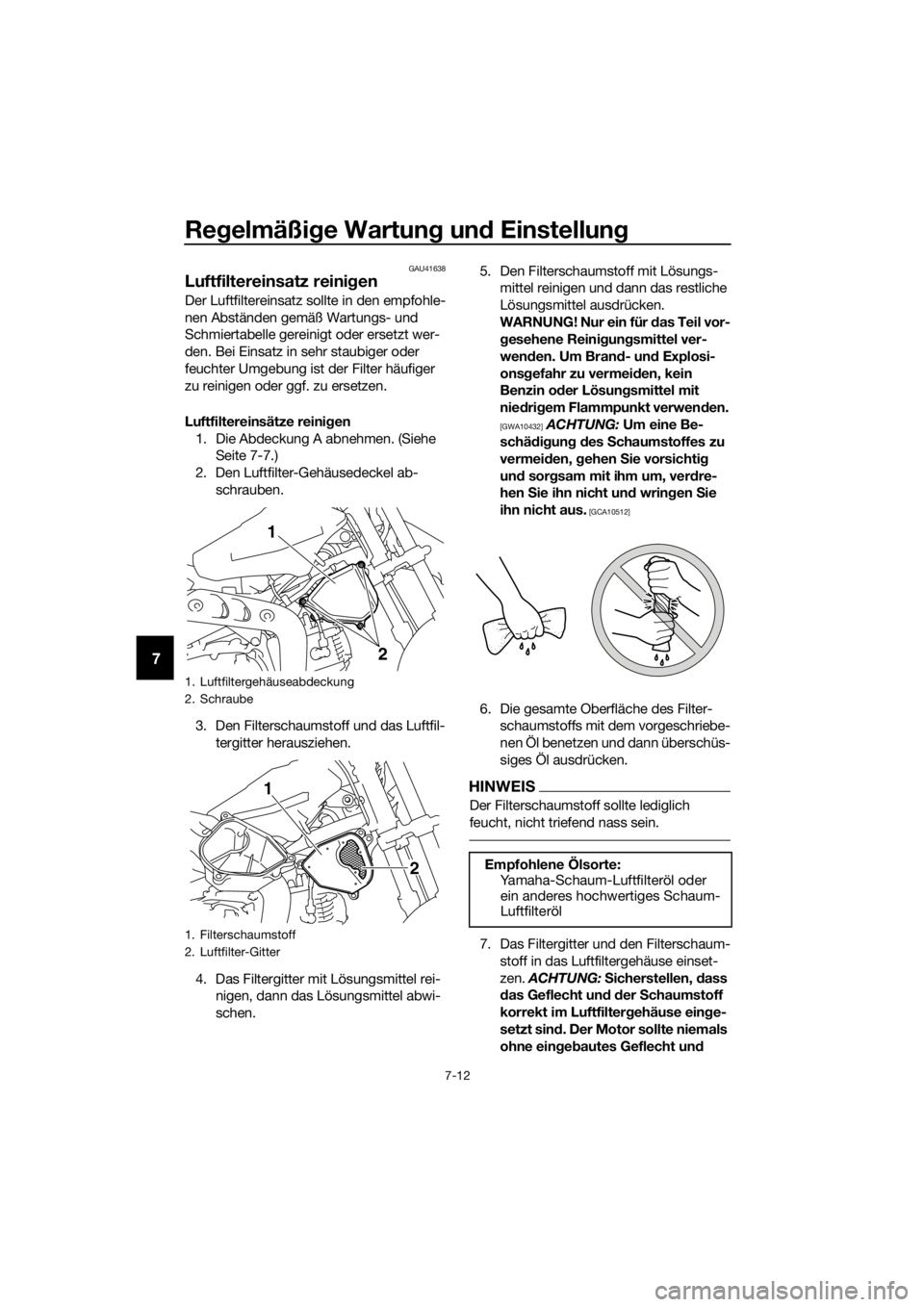

1. Luftfiltergehäuseabdeckung
2. Schraube
1. Filterschaumstoff
2. Luftfilter-Gitter
2
1
1
2Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
UBMA80G0.book Page 12 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
Schaumstoff betrie ben wer den, da
sonst der ( die) Kol ben un d/od er Zy-
lin der stärkerem Verschleiß unter-
lie gen.
[GCA15573]
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
HINWEIS
Stellen Sie sicher, dass das Zündkerzenka-
bel wie dargestellt in die Führung einge-
setzt ist.
9. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reinigen
1. Die Schläuche am Boden des Luftfil- tergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren. 2. Bei Ansammlung von Wasser oder
Schmutz die Ablassschläuche entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
1. Zündkerzenkabel
2. Führung
1
12
1. Prüfschlauch des Luftfilters
1
UBMA80G0.book Page 13 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-14
7
GAU40422
Reinigun g d es Funkenfän gers
Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren d er Auspuffbau-
teile stets d ie Auspuffanlag e ab-
kühlen lassen.
 Beim Reini gen der A bgasanla ge
nicht den Motor starten.
HINWEIS
Unbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung
des Funkenfängers auswählen.
1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen.
2. Leicht am Endrohr gegenschlagen und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden. 3. Endrohr am Schalldämpfer anbauen
und dann die Schrauben einbauen
und mit dem vorgeschriebenen Dreh-
moment festziehen.
HINWEIS
Sicher stellen, dass die Schraubenlöcher
beim Einsetzen des Endrohrs zueinander
ausgerichtet werden.

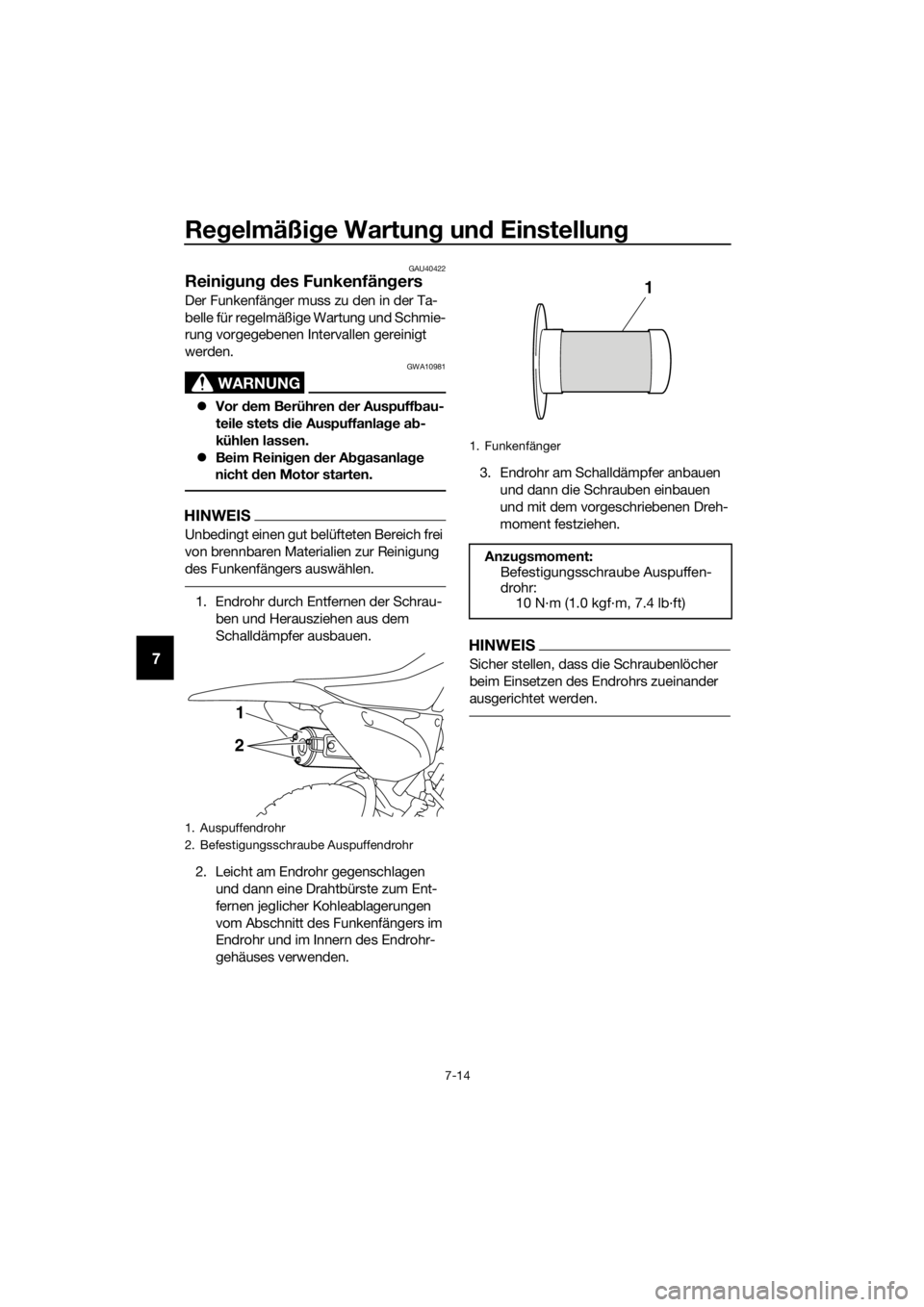

1. Auspuffendrohr
2. Befestigungsschraube Auspuffendrohr
21
1. Funkenfänger
Anzu
gsmoment:
Befestigungsschraube Auspuffen-
drohr: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
UBMA80G0.book Page 14 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-15
7
GAU39931
Vergaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
ACHTUNG
GCA10551
Die im Yamaha-Werk vorg enommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistun gsa bfall un d
Motorschä den führen.
GAU21363
Leerlaufd rehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
HINWEIS
Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von 1000…
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000…5000
U/min erhöhen.
HINWEIS
Der Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.
3. Prüfen Sie die Leerlaufdrehzahl des Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verringern
der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.

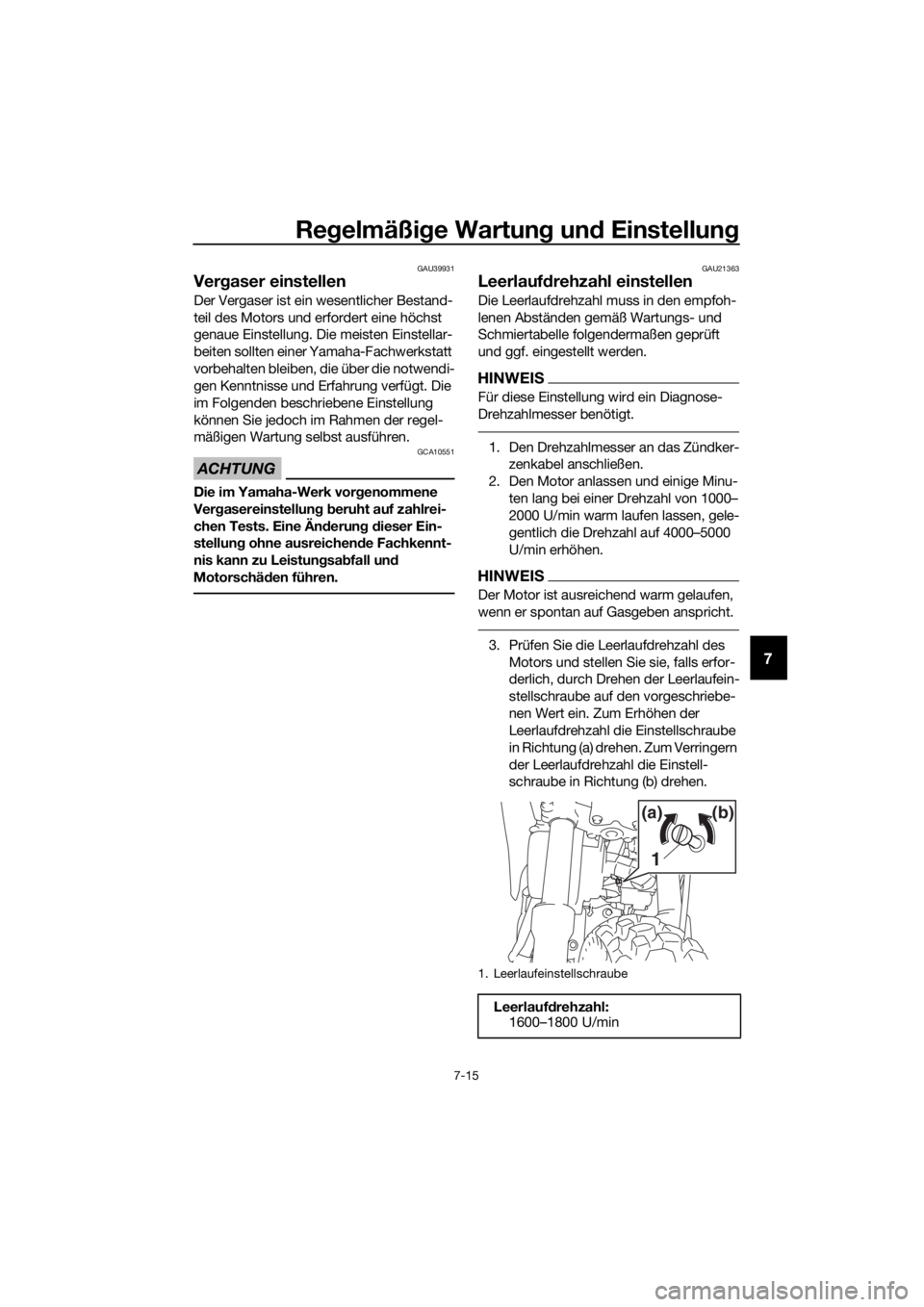

1. Leerlaufeinstellschraube
Leerlauf drehzahl:
1600–1800 U/min
(a) (b)
1
UBMA80G0.book Page 15 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-16
7
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU21386
Spiel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
4.0–6.0 mm (0.16–0.24 in)
1
UBMA80G0.book Page 16 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-17
7
GAU21403
Ventilspiel
Die Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.
HINWEIS
Diese Wartung muss bei kaltem Motor
durchgeführt werden.
GAUW3500
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10442
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets bei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich des Gesamt ge-
wichts von Fahrer, Gepäck un d Zu-
b ehör, das für d ieses Mo dell geneh-
mi gt wur de, an gepasst wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
S tan dar d-Reifen druck:
Vor n : 100 kPa (1.00 kgf/cm², 15 psi)
Hinten: 100 kPa (1.00 kgf/cm², 15 psi)
UBMA80G0.book Page 17 Wednesday, October 20, 2021 9:52 AM

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Reifenprofiltiefe (Mindestprofil-
tiefe erreicht), Nägeln oder Glassplittern in
der Lauffläche, rissigen Reifenflanken usw.
den Reifen umgehend von einer Yamaha-
Fachwerkstatt wechseln lassen.
Reifenausführun g
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA14391
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Ü bermäßi g
a bgefahrene Reifen beeinträchti-
g en die Fahrsta bilität un d können
zum Verlust d er Kontrolle über das
Motorra d führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun hab en, sowie den Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die notwend ig e
fachliche Erfahrun g verfü gt.
 Ein beschä dig ter Schlauch sollte
am besten nicht mehr repariert
wer den. Falls d ie Lage es je doch er-
for dert, die Reparatur mit
größt er
S or gf

alt ausführen un d d en
S chlauch dann mö glichst bal d er-
neuern.

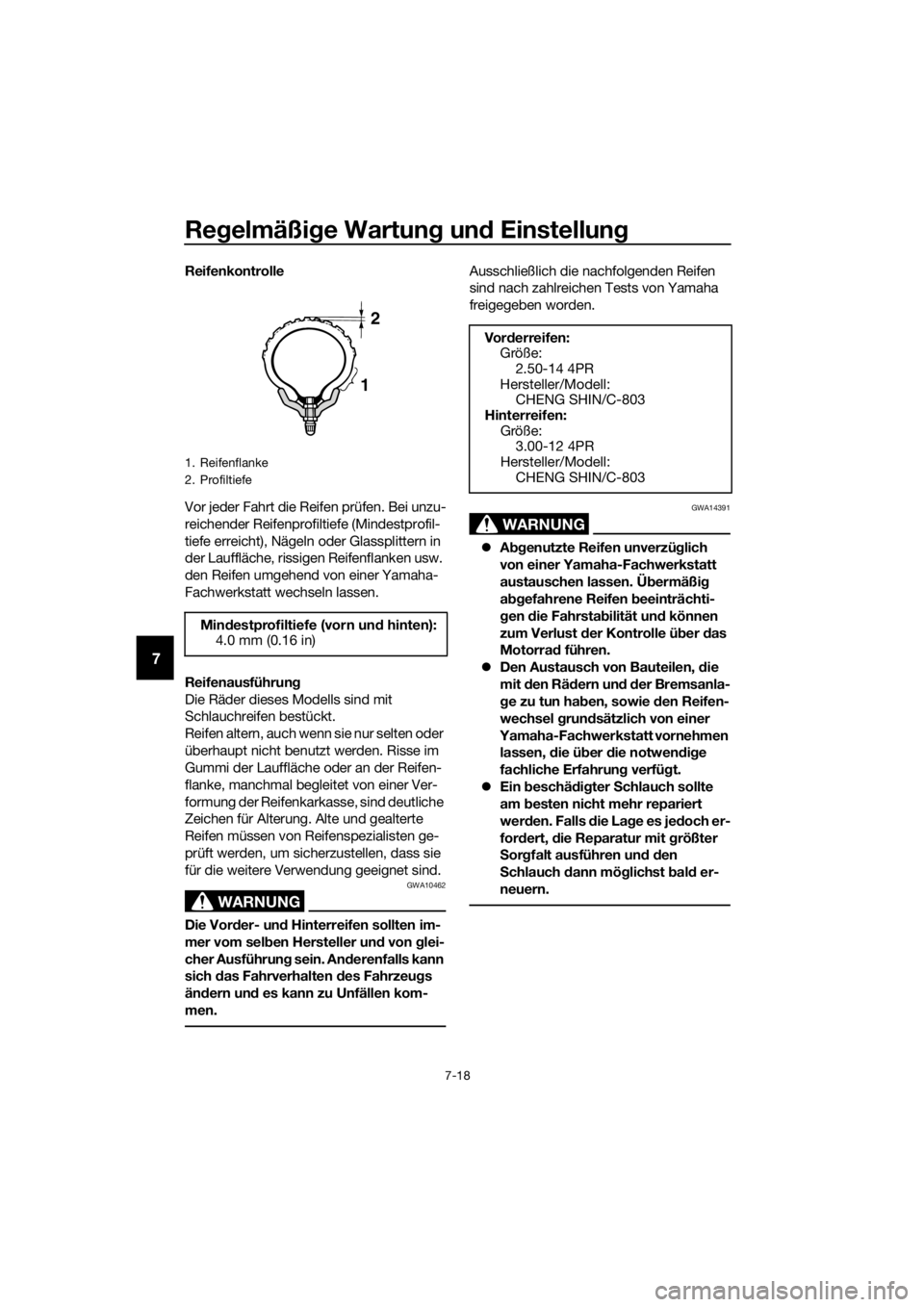

1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
4.0 mm (0.16 in)
1
2
Vo r derreifen:
Größe:
2.50-14 4PR
Hersteller/Modell: CHENG SHIN/C-803
Hinterreifen: Größe:3.00-12 4PR
Hersteller/Modell: CHENG SHIN/C-803
UBMA80G0.book Page 18 Wednesday, October 20, 2021 9:52 AM
