Wichtige Fahr- un d Be dienun gshinweise
6-3
6
bei hoher Gasstellung ausgeleg t
und könnten dad urch beschäd ig t
wer den.
GAU39912Zum Anfahren un d Beschleuni gen
1. Gas ganz wegnehmen.
2. In den ersten Gang schalten und den Fußschalthebel freigeben.
ACHTUNG: Vor dem Schalten stets
d as Gas ganz zurücknehmen, d a
sonst Motor un d Antrie bsstran g b e-
schä dig t wer den können.
[GCA15462]
3. Langsam Gas geben.
4. Gas wegnehmen sobald das Motor-
rad eine Geschwindigkeit erreicht hat,
die für den Gangwechsel hoch genug
ist.
5. In den zweiten Gang schalten und Fußschalthebel freigeben.
6. Langsam Gas geben.
7. Zum Schalten in den nächsthöheren Gang auf die gleiche Weise verfahren.
GAU16711Zur Verzö gerun g
1. Gas wegnehmen und Bremsen so-
wohl an Vorderrad als auch Hinterrad
betätigen, um das Motorrad zu ver-
langsamen.
2. Durch die Gänge herunter schalten und das Getriebe in die Leerlaufstel-
lung schalten, wenn das Motorrad na-
hezu zum Stillstand gekommen ist.
GAU39921
Einfahrvorschriften
Die ersten 5 Betriebsstunden sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Während dieser
Zeitspanne ist es ebenfalls wichtig, den
Fahrer mit dem Motorrad vertraut zu ma-
chen. Lesen sie bitte die nachstehenden In-
formationen sorgfältig durch.
Der Motor ist fabrikneu und darf während
der ersten 5 Betriebsstunden nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
Kurze Vollgasbeschleunigungen (maximal
zwei bis drei Sekunden) sind jedoch nicht
schädlich für den Motor. Nach jeder Voll-
gasbeschleunigung sollte eine erhebliche
Ruheperiode für den Motor folgen. Damit
der Motor nach der vorübergehenden Hit-
zebildung abkühlen kann, mit niedrigerer
Motordrehzahl fahren.
Nach den ersten 5 Betriebsstunden das
Motorrad gründlich auf lose sitzende Bau-
teile, Ölaustritt und jegliche anderen Prob-
leme prüfen. Einstellungen unbedingt
gründlich prüfen und vornehmen, insbe-
sondere den Leerweg an Seilzügen und
Antriebskette, außerdem auf lose sitzende
Speichen prüfen. Zusätzlich alle Anschlüs-
se und Schnellverschlüsse auf losen Sitz
prüfen und nach Erfordernis nachziehen.
ACHTUNG
GCA10271
Bei Motorstörun gen währen d d er Ein-
fahrzeit das Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.
U2CJ86G0.book Page 3 Monday, June 18, 2018 2:37 PM

Wichtige Fahr- un d Be dienun gshinweise
6-4
6
GAU17172
Parken
Zum Parken den Motor ausschalten, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10312
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em od er weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst b esteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
U2CJ86G0.book Page 4 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-1
7
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der Kohlenmonoxid
-Vergiftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxid siehe Seit
e 2-2.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennung en zu
vermei den, die Komponenten d er
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
U2CJ86G0.book Page 1 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-2
7
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
U2CJ86G0.book Page 2 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-3
7
GAU69172
Tabelle für re gelmäßi ge Wartun g d es A bgas-Kontrollsystems
HINWEIS
Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800
mi) oder 6 Monate zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
Nr. PRÜFPUNKT 13 5
0.6 1.8 3 16 12
30 90 150
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig. √√
2Zün dkerze • Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen. √√
3 *Ventilspiel • Ventilspiel bei kaltem Motor
prüfen und einstellen. √
4 Luftfiltereinsatz • Mit Lösungsmittel reinigen.
• Ersetzen, falls nötig. √√
5 *Kurb
elgehäuse-
Entlüftun gssystem • Entlüftungsschlauch auf Risse
und Beschädigung prüfen und
jegliche Ablagerungen abspü-
len.
• Ersetzen, falls nötig. √√ √
6 *Ve r gaser • Motor-Leerlaufdrehzahl und
Anlasserfunktion prüfen.
• Ggf. einstellen. √√ √
7Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung(en) ersetzen, falls nö-
tig. √√
8 *Funkenfäng er• Reinigen. √
9 Motoröl • Wechseln (vor dem Ablassen
den Motor warmlaufen lassen). √√ √X 1000 km
X 1000 mi Monat
KONTROLLEN UND
WARTUNGSARBEITEN
Stunden
ERSTEKILOMETER-
STANDANZEIGEN
U2CJ86G0.book Page 3 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-4
7
GAU69192
Allgemeine Wartun gs- un d S chmierta belle
HINWEIS
 Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800
mi) oder 6 Monate zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
Nr. PRÜFPUNKT 13 5
0.6 1.8 3 16 12
30 90 150
1 *Kupplun g • Funktion prüfen.
• Ggf. einstellen. √√ √
2 *Vo r derra dbremse • Funktion prüfen.
• Leerweg am Handbremshebel
einstellen und Bremsbelag
nach Erfordernis erneuern. √√ √
3 *Hinterra dbremse • Funktion prüfen.
• Leerweg am Fußbremshebel
einstellen und Bremsbelag
nach Erfordernis erneuern. √√ √
4 *Rä der • Rundlauf und Speichensitz prü-
fen und auf Beschädigung kon-
trollieren.
• Gegebenenfalls Speichen fest- ziehen. √√ √
5 *Reifen • Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√
6 *Ra dla ger • Lager auf gleichmäßigen Lauf
prüfen.
• Ersetzen, falls nötig. √√
7 *Schwin genla ger • Lagerbaugruppen auf festen
Sitz kontrollieren.
• Mäßig mit Lithiumseifenfett schmieren. √√X 1000 km
X 1000 mi Monat
KONTROLLEN UND
WARTUNGSARBEITEN
Stunden
ERSTEKILOMETER-
STANDANZEIGEN
U2CJ86G0.book Page 4 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-5
7
8Antrie bskette • Den Durchhang, die Ausrich-
tung und den Zustand der An-
triebskette kontrollieren.
• Die Antriebskette einstellen und gründlich mit Yamaha-Ketten-
schmiermittel oder einem ande-
ren geeigneten Kettenschmier-
mittel schmieren. Bei jeder Fahrt
9 *Lenkung slager • Lagerbaugruppen auf festen
Sitz kontrollieren.
• Mäßig mit Lithiumseifenfett schmieren. √√
10 *Fahr
gestellhalte-
run gen • Alle Fahrgestellanschlüsse und
-halterungen kontrollieren.
• Korrigieren, falls nötig. √√ √
11 Han
dbremshe be-
lumlenkwelle • Schmierfett auf Lithium-Seifen-
basis dünn auftragen. √√
12 Fuß
bremshe belum-
lenkwelle • Schmierfett auf Lithium-Seifen-
basis dünn auftragen. √√
13 S
eitenstän der-
Drehzapfen • Funktion prüfen.
• Schmierfett auf Lithium-Seifen-
basis dünn auftragen. √√
14 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√
15 *Fe der bein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √
16 *Betäti
gun gs- Seilzü-
g e • Yamaha Seilzug-Schmiermittel
oder ein anderes geeignetes
Seilzug-Schmiermittel gründ-
lich auftragen. √√ √
17 *Gas d
re
h griff • Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse schmieren. √√ √
Nr. PRÜFPUNKT
13 5
0.6 1.8 3 16 12
30 90 150
X 1000 km X 1000 mi Monat
KONTROLLEN UND
WARTUNGSARBEITEN
Stunden
ERSTEKILOMETER-
STANDANZEIGEN
U2CJ86G0.book Page 5 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-6
7
GAU40001
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gerei-
nigt bzw. erneuert werden.
U2CJ86G0.book Page 6 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
GAU19614

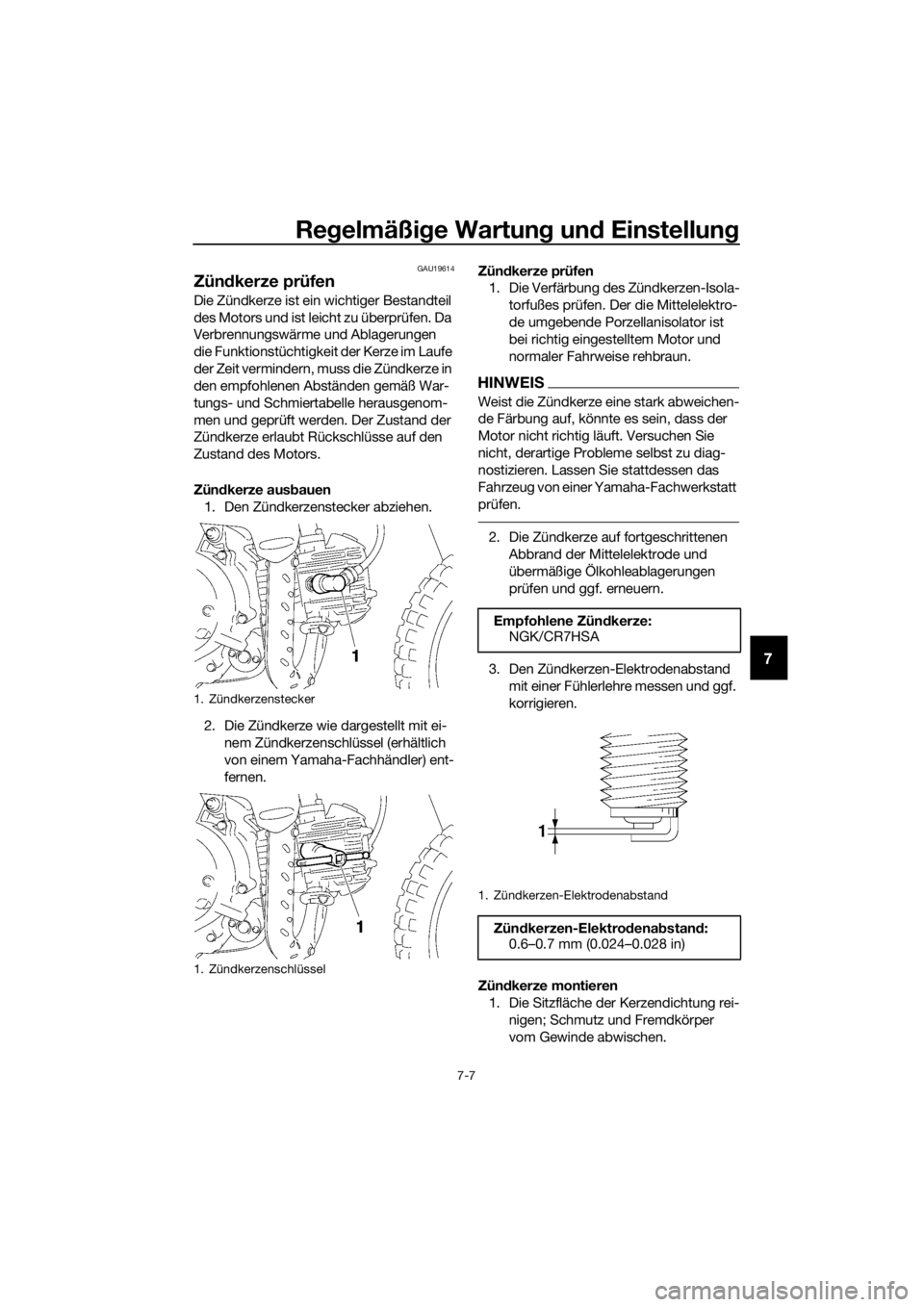

Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zün
dkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zün dkerze:
NGK/CR7HSA
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
U2CJ86G0.book Page 7 Monday, June 18, 2018 2:37 PM

Regelmäßi ge Wartun g un d Einstellun g
7-8
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
GAU49935
Motoröl
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstan d prüfen
1. Das Motorrad auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
Anzu gsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
3. Motoröl-Messstab
4. Maximalstand-Markierung
5. Minimalstand-Markierung
3
21
5
4
U2CJ86G0.book Page 8 Monday, June 18, 2018 2:37 PM
