ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU39930
Réglage du carburateur Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les compé-
tences d’un concessionnaire Yamaha. Le
réglage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION:
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-dommagement.
FAU21362

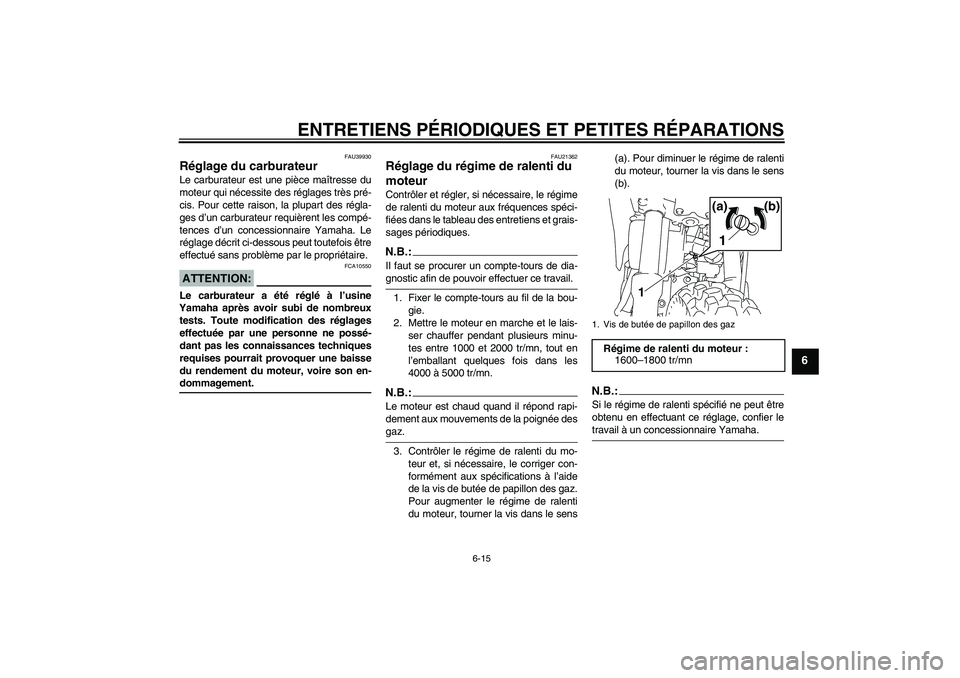

Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.N.B.:Il faut se procurer un compte-tours de dia-gnostic afin de pouvoir effectuer ce travail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais-
ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1600–1800 tr/mn
1(a) (b)
1
U5B680F0.book Page 15 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU21382

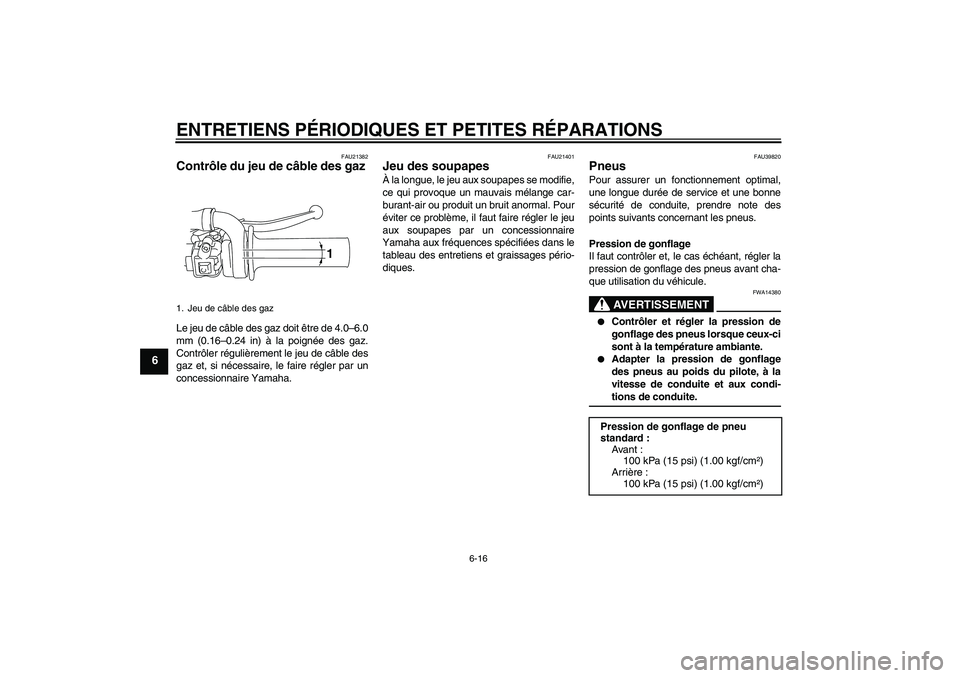

Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 4.0–6.0
mm (0.16–0.24 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU39820
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14380


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse de conduite et aux condi-tions de conduite.
1. Jeu de câble des gaz
1
Pression de gonflage de pneu
standard :
Avant :
100 kPa (15 psi) (1.00 kgf/cm²)
Arrière :
100 kPa (15 psi) (1.00 kgf/cm²)
U5B680F0.book Page 16 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6

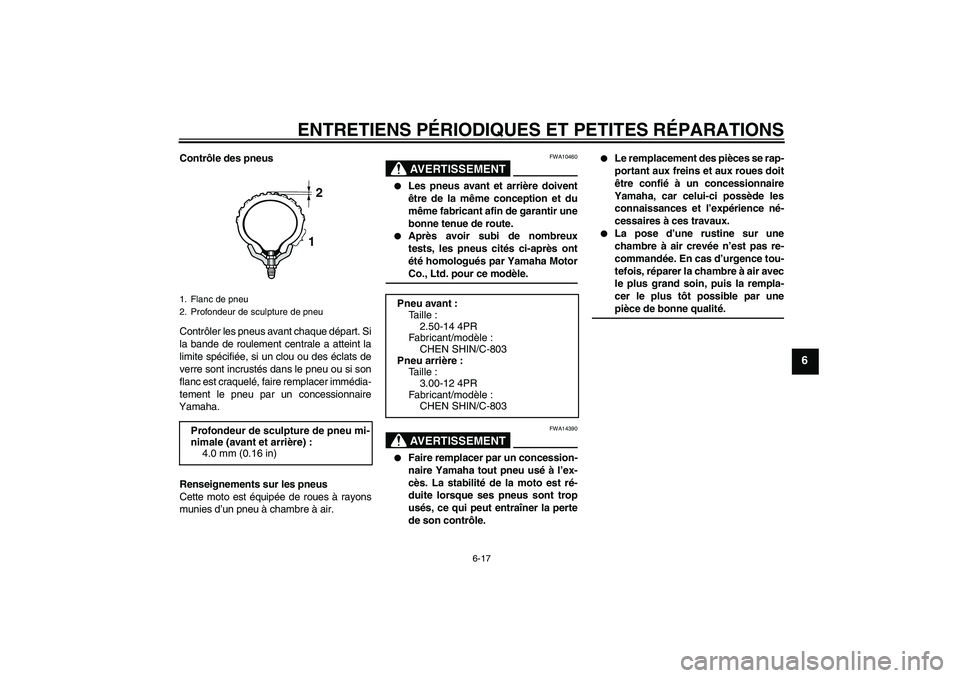

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10460


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle.AVERTISSEMENT
FWA14390


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité.
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
12
Pneu avant :
Taille :
2.50-14 4PR
Fabricant/modèle :
CHEN SHIN/C-803
Pneu arrière :
Taille :
3.00-12 4PR
Fabricant/modèle :
CHEN SHIN/C-803
U5B680F0.book Page 17 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU21940

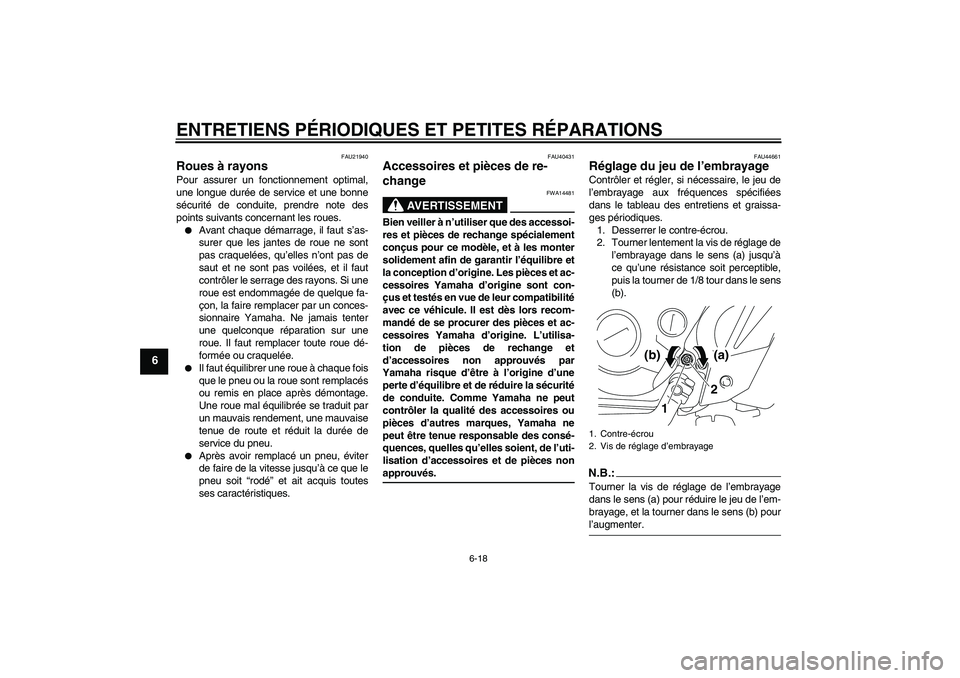

Roues à rayons Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de re-
change
AVERTISSEMENT
FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine. L’utilisa-
tion de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces nonapprouvés.
FAU44661
Réglage du jeu de l’embrayage Contrôler et régler, si nécessaire, le jeu de
l’embrayage aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
1. Desserrer le contre-écrou.
2. Tourner lentement la vis de réglage de
l’embrayage dans le sens (a) jusqu’à
ce qu’une résistance soit perceptible,
puis la tourner de 1/8 tour dans le sens
(b).N.B.:Tourner la vis de réglage de l’embrayage
dans le sens (a) pour réduire le jeu de l’em-
brayage, et la tourner dans le sens (b) pourl’augmenter.1. Contre-écrou
2. Vis de réglage d’embrayage
12
(a)
(b)
U5B680F0.book Page 18 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
3. Serrer le contre-écrou au couple spé-
cifié.N.B.:Lors du serrage du contre-écrou, maintenir
la vis de réglage de l’embrayage à l’aide
d’un tournevis de sorte que celle-ci netourne pas avec le contre-écrou.
FAU44880

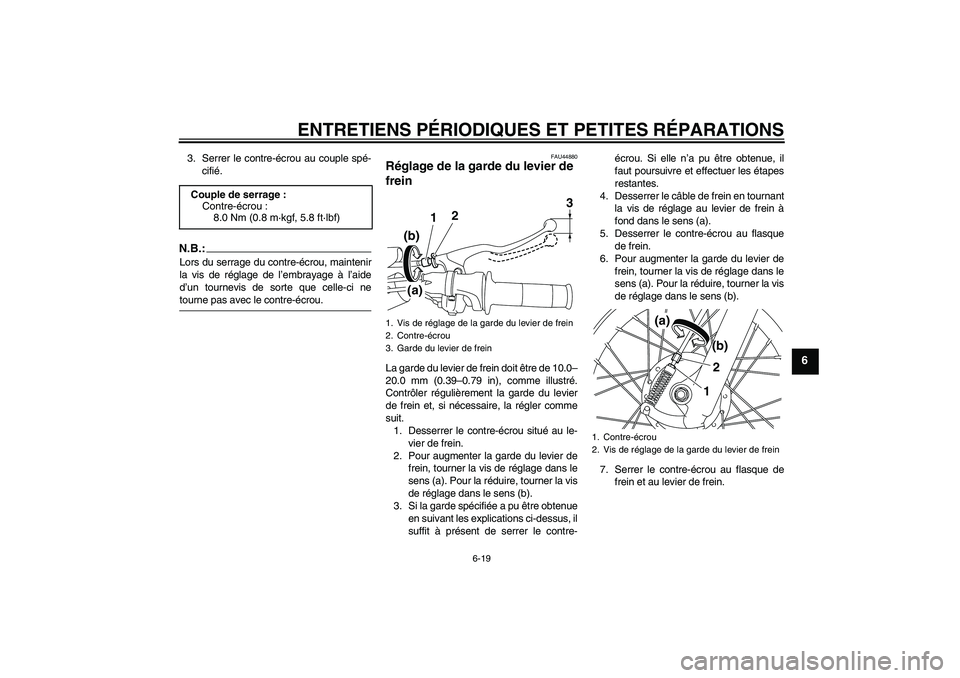

Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
1. Desserrer le contre-écrou situé au le-
vier de frein.
2. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-écrou. Si elle n’a pu être obtenue, il
faut poursuivre et effectuer les étapes
restantes.
4. Desserrer le câble de frein en tournant
la vis de réglage au levier de frein à
fond dans le sens (a).
5. Desserrer le contre-écrou au flasque
de frein.
6. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).
7. Serrer le contre-écrou au flasque de
frein et au levier de frein. Couple de serrage :
Contre-écrou :
8.0 Nm (0.8 m·kgf, 5.8 ft·lbf)1. Vis de réglage de la garde du levier de frein
2. Contre-écrou
3. Garde du levier de frein
2
1
(b)3
(a)
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
21(b)
(a)
U5B680F0.book Page 19 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU44670

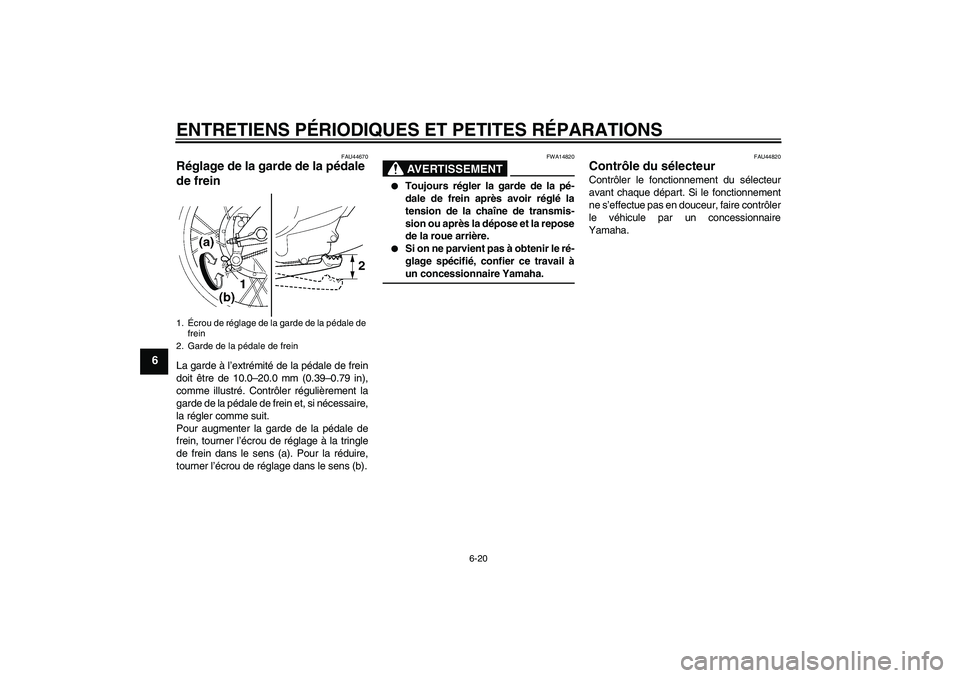

Réglage de la garde de la pédale
de frein La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA14820


Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.


Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail àun concessionnaire Yamaha.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
1.Écrou de réglage de la garde de la pédale de
frein
2. Garde de la pédale de freinU5B680F0.book Page 20 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU22361
Contrôle des mâchoires de frein
avant et arrière AvantArrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Chaque frein est muni
d’un indication d’usure. Les indicateurs per-
mettent de contrôler l’usure des mâchoires
sans devoir démonter les freins. Contrôler
l’usure des mâchoires en vérifiant la posi-
tion de l’indicateur d’usure tout en action-
nant le frein. Si une mâchoire de frein est
usée au point que l’index touche le trait d’in-
dication de limite d’usure, faire remplacer la
paire de mâchoires par un concessionnaire
Yamaha.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.:Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.

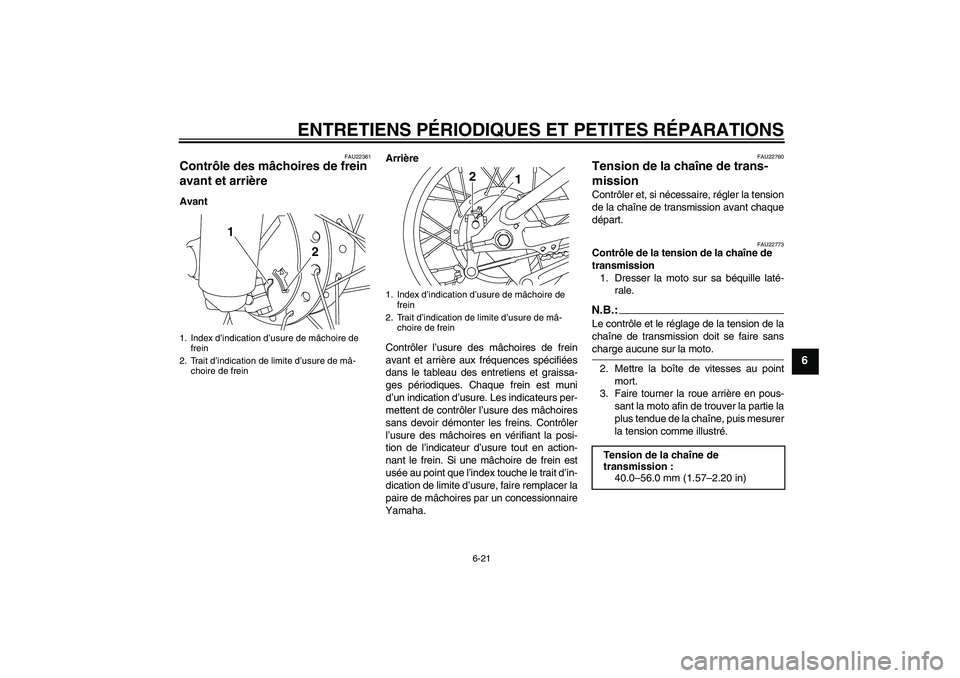

1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
2 1
1. Index d’indication d’usure de mâchoire de
frein
2. Trait d’indication de limite d’usure de mâ-
choire de frein
1 2
Tension de la chaîne de
transmission :
40.0–56.0 mm (1.57–2.20 in)
U5B680F0.book Page 21 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6

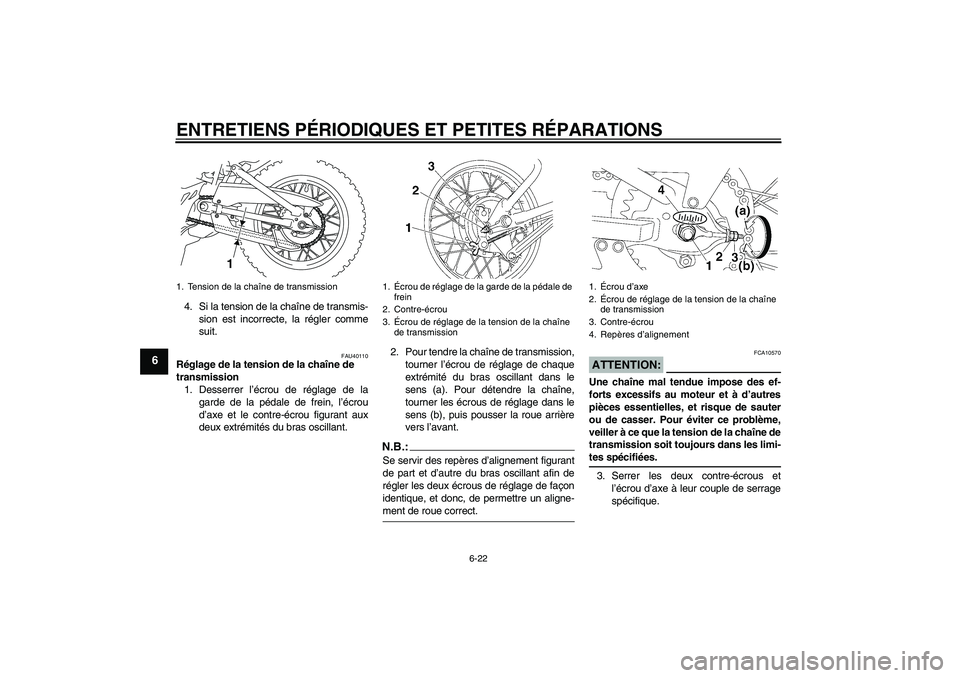

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40110
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la
garde de la pédale de frein, l’écrou
d’axe et le contre-écrou figurant aux
deux extrémités du bras oscillant.2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.
N.B.:Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux écrous de réglage de façon
identique, et donc, de permettre un aligne-ment de roue correct.
ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.
1. Tension de la chaîne de transmission
1
1.Écrou de réglage de la garde de la pédale de
frein
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne
de transmission
1.Écrou d’axe
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
4. Repères d’alignement
U5B680F0.book Page 22 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6

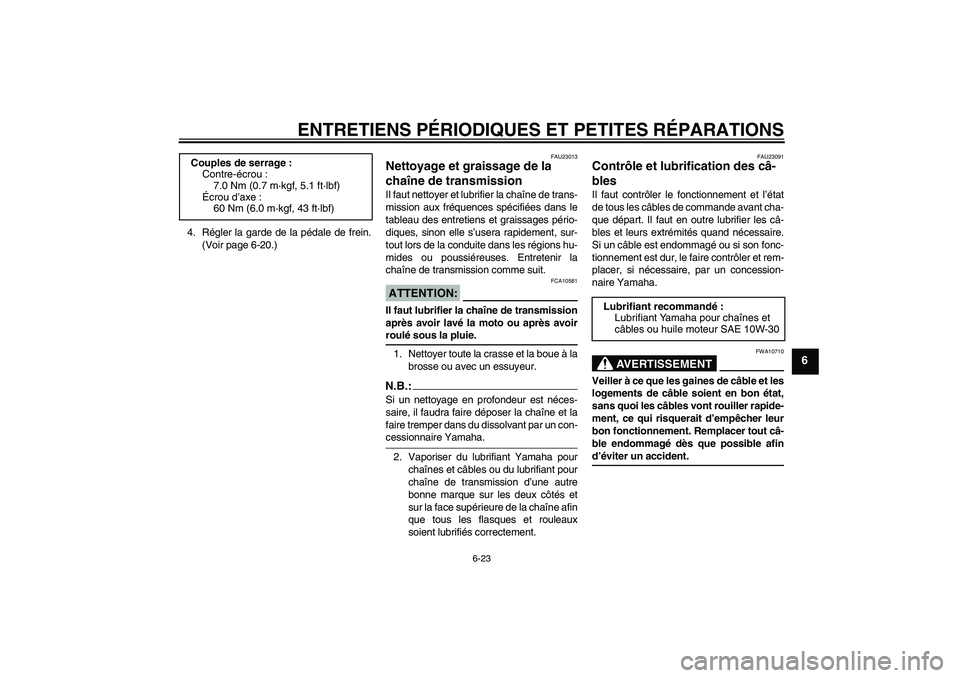

4. Régler la garde de la pédale de frein.
(Voir page 6-20.)
FAU23013
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.N.B.:Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-cessionnaire Yamaha.
2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur les deux côtés et
sur la face supérieure de la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
FAU23091
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10710
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout câ-
ble endommagé dès que possible afind’éviter un accident. Couples de serrage :
Contre-écrou :
7.0 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur SAE 10W-30
U5B680F0.book Page 23 Tuesday, July 17, 2007 9:14 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6

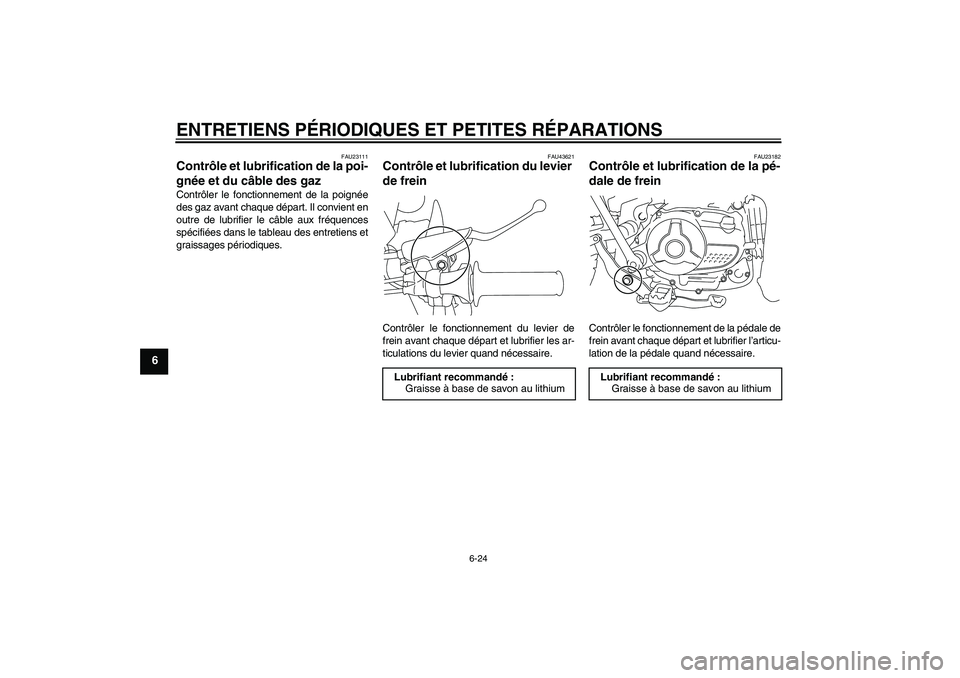

FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU43621
Contrôle et lubrification du levier
de frein Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier les ar-
ticulations du levier quand nécessaire.
FAU23182
Contrôle et lubrification de la pé-
dale de frein Contrôler le fonctionnement de la pédale de
frein avant chaque départ et lubrifier l’articu-
lation de la pédale quand nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithiumLubrifiant recommandé:
Graisse à base de savon au lithium
U5B680F0.book Page 24 Tuesday, July 17, 2007 9:14 AM
