diagram YAMAHA TTR110 2009 Betriebsanleitungen (in German)

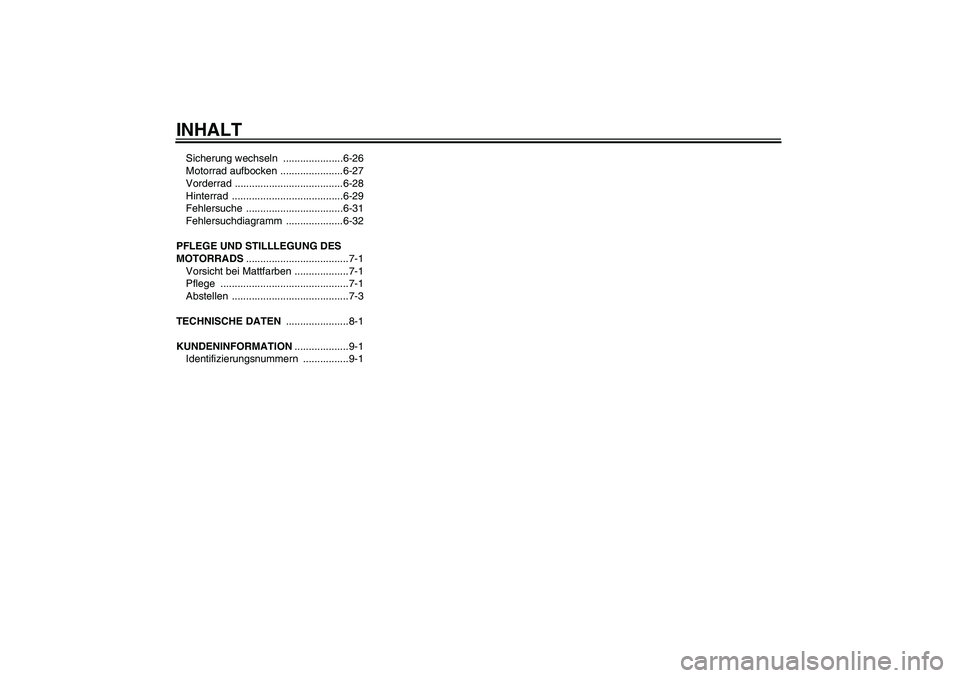

INHALTSicherung wechseln .....................6-26
Motorrad aufbocken ......................6-27
Vorderrad ......................................6-28
Hinterrad .......................................6-29
Fehlersuche ..................................6-31
Fehlersuchdiagramm ....................6-32
PFLEGE UND STILLLEGUNG DES
MOTORRADS....................................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege .............................................7-1
Abstellen .........................................7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION...................9-1
Identifizierungsnummern ................9-1
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU25851

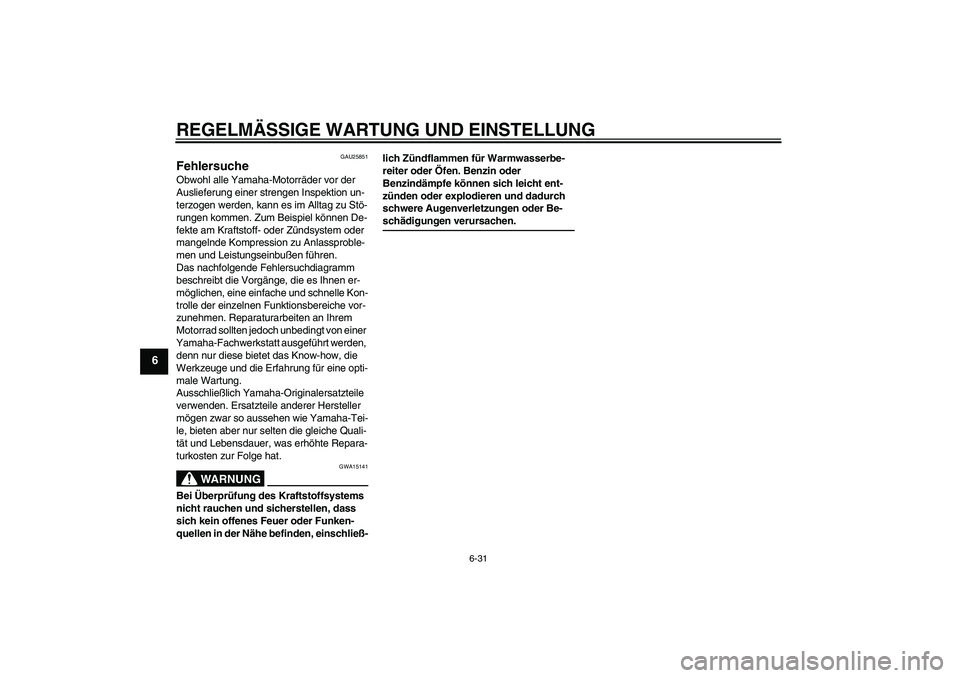

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U5B681G0.book Page 31 Tuesday, June 17, 2008 5:50 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU25902

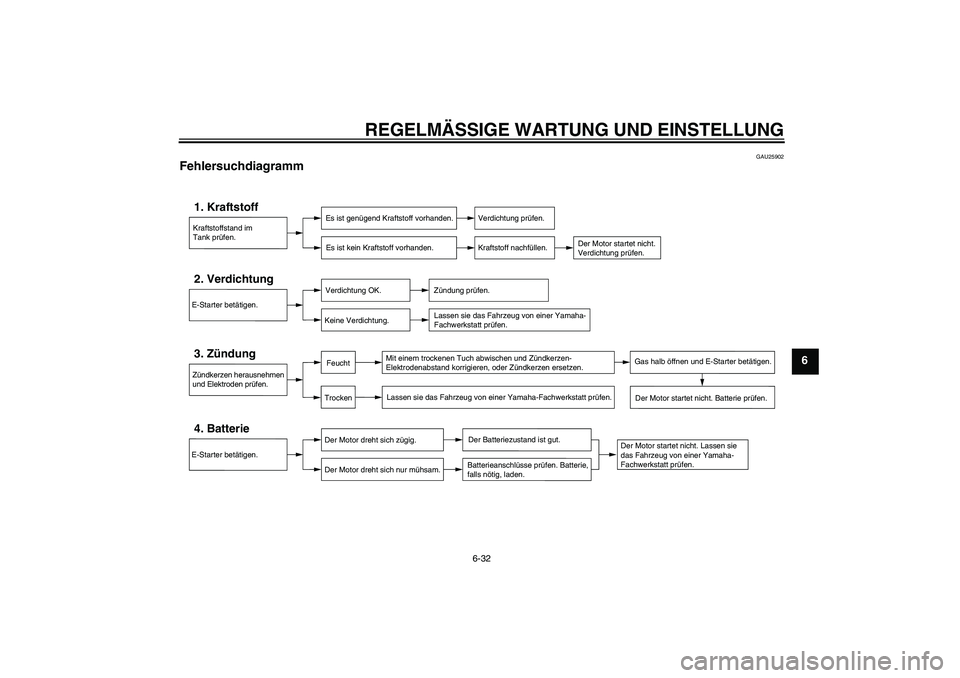

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5B681G0.book Page 32 Tuesday, June 17, 2008 5:50 PM

INDEX
AAbdeckungen,
abnehmen und montieren .................... 6-6
Abstellen ................................................. 7-3
Anlasssperrschalter-System ................... 3-8
Antriebsketten-Durchhang .................... 6-20
Antriebskette,
säubern und schmieren ...................... 6-21BBatterie ................................................. 6-25
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22CChokehebel ............................................ 3-6EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein ............................................... 3-8
Fehlersuchdiagramm ............................ 6-32
Fehlersuche .......................................... 6-31
Funkenfänger, Reinigung ..................... 6-12
Fußbremshebel ...................................... 3-3
Fußbremshebel,
prüfen und schmieren......................... 6-23
Fußschalthebel ....................................... 3-2
Fußschalthebel, prüfen ......................... 6-19GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-22
Gaszugspiel, kontrollieren .................... 6-14HHandbremshebel .................................... 3-2Handbremshebel,
kontrollieren und schmieren ................ 6-22
Hinterrad ............................................... 6-29
IIdentifizierungsnummern ......................... 9-1KKickstarter ............................................... 3-7
Kraftstoff ..................................................3-3
Kraftstoffhahn .......................................... 3-5
Kraftstofftank-Belüftungsschlauch........... 3-5
Kupplungsspiel, einstellen..................... 6-16LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-13
Lenkerarmaturen .....................................3-1
Lenkung, prüfen .................................... 6-24
Luftfiltereinsatz, reinigen ....................... 6-10MModellcode-Plakette................................ 9-2
Motor,
Anlassen eines warm gelaufenen ......... 5-2
Motoröl ....................................................6-8
Motorrad aufbocken .............................. 6-27
Motorstoppschalter.................................. 3-2PParken ..................................................... 5-4
Pflege ......................................................7-1RRäder ....................................................6-16
Radlager, prüfen ...................................6-25
Reifen ....................................................6-15
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten ..................................................5-2Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer.......................................... 3-8
Seitenständer, prüfen und schmieren ... 6-23
Sicherheitsinformationen ........................ 1-1
Sicherung, wechseln............................. 6-26
Sitzbank .................................................. 3-7
Spiel der Handbremshebel,
einstellen ............................................ 6-17
Spiel des Fußbremshebels,
einstellen ............................................ 6-18
Starten und Warmfahren eines kalten
Motors................................................... 5-1
Starterschalter ........................................ 3-2
TTankverschluss ....................................... 3-3
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24
Trommelbremsbeläge, prüfen ............... 6-19VVentilspiel ............................................. 6-14
Vergaser, einstellen .............................. 6-13
Vorderrad .............................................. 6-28
Vorsicht bei Mattfarben ........................... 7-1WWartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen................................... 6-7
Zündschloss............................................ 3-1
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM
