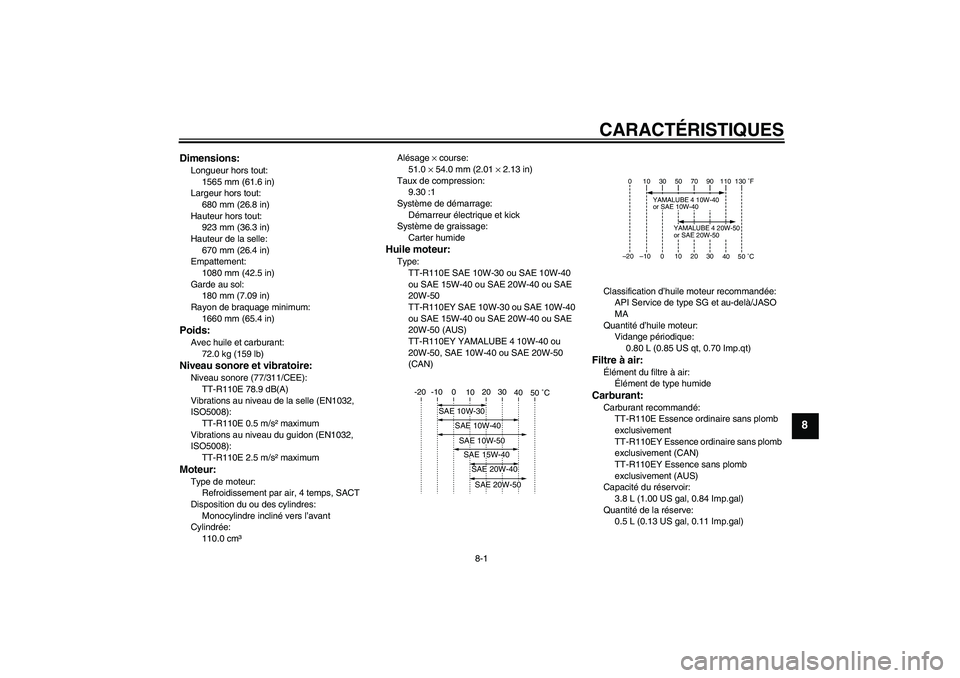

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1565 mm (61.6 in)
Largeur hors tout:
680 mm (26.8 in)
Hauteur hors tout:
923 mm (36.3 in)
Hauteur de la selle:
670 mm (26.4 in)
Empattement:
1080 mm (42.5 in)
Garde au sol:
180 mm (7.09 in)
Rayon de braquage minimum:
1660 mm (65.4 in)Poids:Avec huile et carburant:
72.0 kg (159 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
TT-R110E 78.9 dB(A)
Vibrations au niveau de la selle (EN1032,
ISO5008):
TT-R110E 0.5 m/s² maximum
Vibrations au niveau du guidon (EN1032,
ISO5008):
TT-R110E 2.5 m/s² maximumMoteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
110.0 cm³Alésage × course:
51.0 × 54.0 mm (2.01 × 2.13 in)
Taux de compression:
9.30 :1
Système de démarrage:
Démarreur électrique et kick
Système de graissage:
Carter humide
Huile moteur:Type:
TT-R110E SAE 10W-30 ou SAE 10W-40
ou SAE 15W-40 ou SAE 20W-40 ou SAE
20W-50
TT-R110EY SAE 10W-30 ou SAE 10W-40
ou SAE 15W-40 ou SAE 20W-40 ou SAE
20W-50 (AUS)
TT-R110EY YAMALUBE 4 10W-40 ou
20W-50, SAE 10W-40 ou SAE 20W-50
(CAN)Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Vidange périodique:
0.80 L (0.85 US qt, 0.70 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
TT-R110E Essence ordinaire sans plomb
exclusivement
TT-R110EY Essence ordinaire sans plomb
exclusivement (CAN)
TT-R110EY Essence sans plomb
exclusivement (AUS)
Capacité du réservoir:
3.8 L (1.00 US gal, 0.84 Imp.gal)
Quantité de la réserve:
0.5 L (0.13 US gal, 0.11 Imp.gal)
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
10 30 50 70 90
110
0
130
ËšF
YAMALUBE 4 10W-40
or SAE 10W-40
YAMALUBE 4 20W-50
or SAE 20W-50
–10 0 10 20 30
40 –20
50
ËšC
U5B681F0.book Page 1 Tuesday, June 17, 2008 5:49 PM

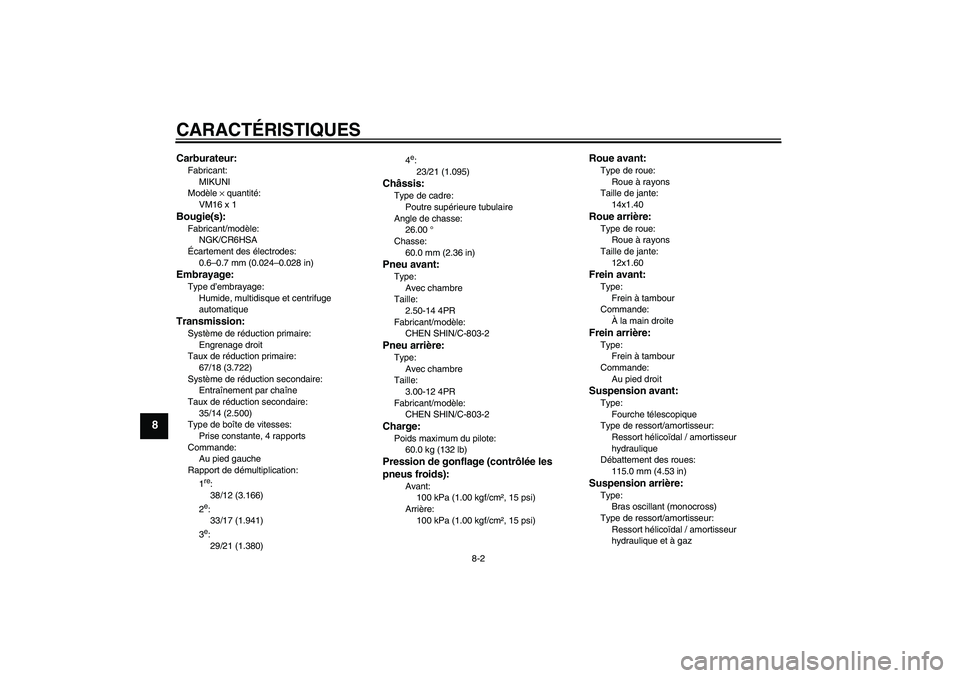

CARACTÉRISTIQUES
8-2
8
Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
VM16 x 1Bougie(s):Fabricant/modèle:
NGK/CR6HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisque et centrifuge
automatiqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/18 (3.722)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
35/14 (2.500)
Type de boîte de vitesses:
Prise constante, 4 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/12 (3.166)
2e:
33/17 (1.941)
3e:
29/21 (1.380)4
e:
23/21 (1.095)
Châssis:Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
26.00 °
Chasse:
60.0 mm (2.36 in)Pneu avant:Type:
Avec chambre
Taille:
2.50-14 4PR
Fabricant/modèle:
CHEN SHIN/C-803-2Pneu arrière:Type:
Avec chambre
Taille:
3.00-12 4PR
Fabricant/modèle:
CHEN SHIN/C-803-2Charge:Poids maximum du pilote:
60.0 kg (132 lb)Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
14x1.40Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
12x1.60Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
Au pied droitSuspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
115.0 mm (4.53 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
U5B681F0.book Page 2 Tuesday, June 17, 2008 5:49 PM

CARACTÉRISTIQUES
8-3
8
Débattement des roues:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT4B-5
Voltage, capacité:
12 V, 2.5 AhFusible:Fusible:
10.0 A
U5B681F0.book Page 3 Tuesday, June 17, 2008 5:49 PM

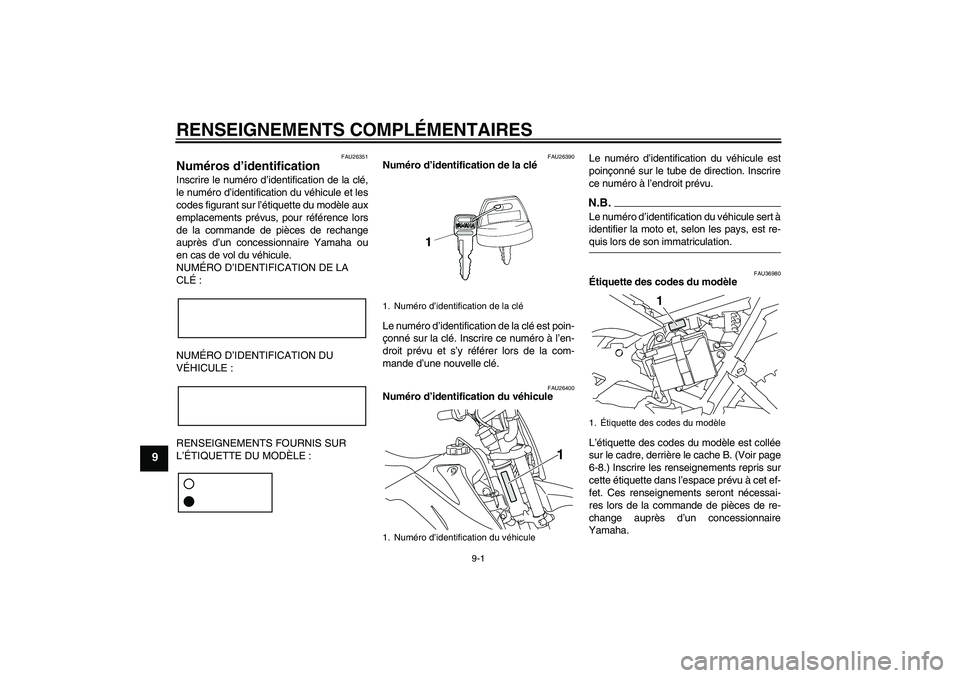

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26390
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur la clé. Inscrire ce numéro à l’en-
droit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU36980
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, derrière le cache B. (Voir page
6-8.) Inscrire les renseignements repris sur
cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessai-
res lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U5B681F0.book Page 1 Tuesday, June 17, 2008 5:49 PM

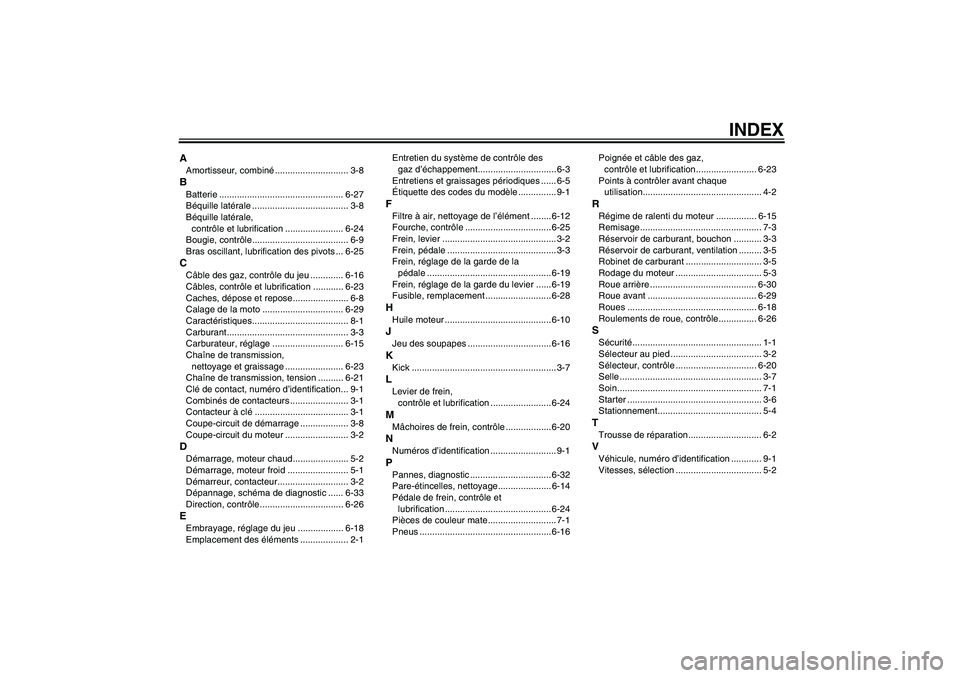

INDEX
AAmortisseur, combiné............................. 3-8BBatterie ................................................. 6-27
Béquille latérale ...................................... 3-8
Béquille latérale,
contrôle et lubrification ....................... 6-24
Bougie, contrôle...................................... 6-9
Bras oscillant, lubrification des pivots ... 6-25CCâble des gaz, contrôle du jeu ............. 6-16
Câbles, contrôle et lubrification ............ 6-23
Caches, dépose et repose...................... 6-8
Calage de la moto ................................ 6-29
Caractéristiques...................................... 8-1
Carburant................................................ 3-3
Carburateur, réglage ............................ 6-15
Chaîne de transmission,
nettoyage et graissage ....................... 6-23
Chaîne de transmission, tension .......... 6-21
Clé de contact, numéro d’identification... 9-1
Combinés de contacteurs ....................... 3-1
Contacteur à clé..................................... 3-1
Coupe-circuit de démarrage ................... 3-8
Coupe-circuit du moteur ......................... 3-2DDémarrage, moteur chaud...................... 5-2
Démarrage, moteur froid ........................ 5-1
Démarreur, contacteur............................ 3-2
Dépannage, schéma de diagnostic ...... 6-33
Direction, contrôle................................. 6-26EEmbrayage, réglage du jeu .................. 6-18
Emplacement des éléments ................... 2-1Entretien du système de contrôle des
gaz d’échappement............................... 6-3
Entretiens et graissages périodiques ...... 6-5
Étiquette des codes du modèle ............... 9-1
FFiltre à air, nettoyage de l’élément ........6-12
Fourche, contrôle .................................. 6-25
Frein, levier ............................................. 3-2
Frein, pédale ........................................... 3-3
Frein, réglage de la garde de la
pédale ................................................. 6-19
Frein, réglage de la garde du levier ...... 6-19
Fusible, remplacement .......................... 6-28HHuile moteur .......................................... 6-10JJeu des soupapes ................................. 6-16KKick ......................................................... 3-7LLevier de frein,
contrôle et lubrification ........................ 6-24MMâchoires de frein, contrôle ..................6-20NNuméros d’identification .......................... 9-1PPannes, diagnostic ................................ 6-32
Pare-étincelles, nettoyage..................... 6-14
Pédale de frein, contrôle et
lubrification .......................................... 6-24
Pièces de couleur mate........................... 7-1
Pneus .................................................... 6-16Poignée et câble des gaz,
contrôle et lubrification........................ 6-23
Points à contrôler avant chaque
utilisation............................................... 4-2
RRégime de ralenti du moteur ................ 6-15
Remisage................................................ 7-3
Réservoir de carburant, bouchon ........... 3-3
Réservoir de carburant, ventilation ......... 3-5
Robinet de carburant .............................. 3-5
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-30
Roue avant ........................................... 6-29
Roues ................................................... 6-18
Roulements de roue, contrôle............... 6-26SSécurité................................................... 1-1
Sélecteur au pied .................................... 3-2
Sélecteur, contrôle ................................ 6-20
Selle ........................................................ 3-7
Soin......................................................... 7-1
Starter ..................................................... 3-6
Stationnement......................................... 5-4TTrousse de réparation............................. 6-2VVéhicule, numéro d’identification ............ 9-1
Vitesses, sélection .................................. 5-2
U5B681F0.book Page 1 Tuesday, June 17, 2008 5:49 PM
