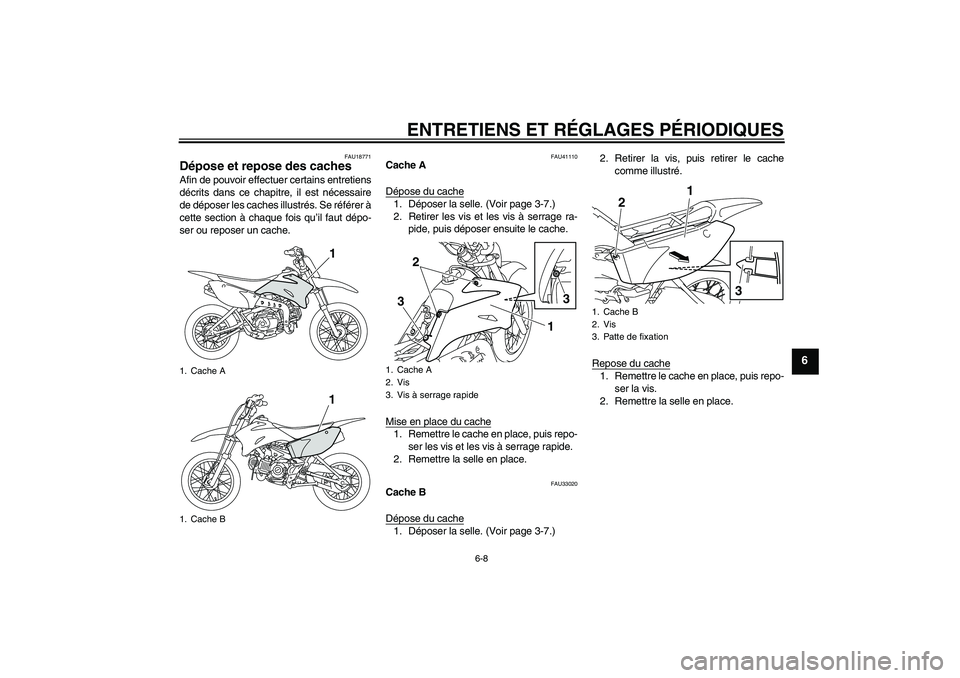

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18771
Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU41110
Cache A
Dépose du cache1. Déposer la selle. (Voir page 3-7.)
2. Retirer les vis et les vis à serrage ra-
pide, puis déposer ensuite le cache.
Mise en place du cache1. Remettre le cache en place, puis repo-
ser les vis et les vis à serrage rapide.
2. Remettre la selle en place.
FAU33020
Cache B
Dépose du cache1. Déposer la selle. (Voir page 3-7.)2. Retirer la vis, puis retirer le cache
comme illustré.
Repose du cache
1. Remettre le cache en place, puis repo-
ser la vis.
2. Remettre la selle en place.
1. Cache A
1. Cache B
11
1. Cache A
2. Vis
3. Vis à serrage rapide
3
1 2
3
1. Cache B
2. Vis
3. Patte de fixation
3
1
2
U5B681F0.book Page 8 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU19603

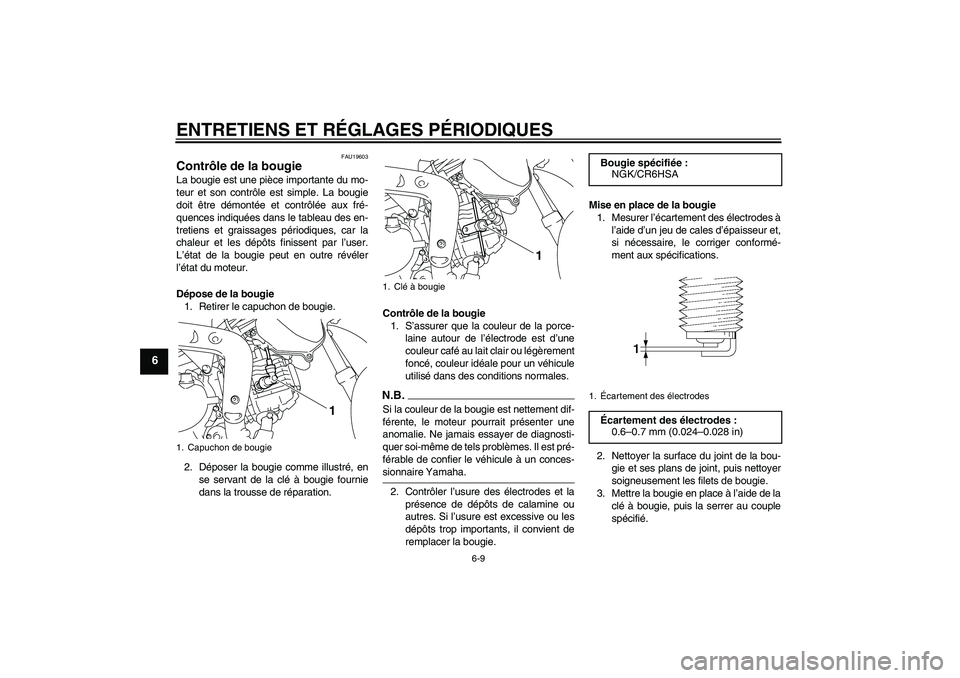

Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
1. Capuchon de bougie
1
1. Clé à bougie
1
Bougie spécifiée:
NGK/CR6HSA1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
U5B681F0.book Page 9 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

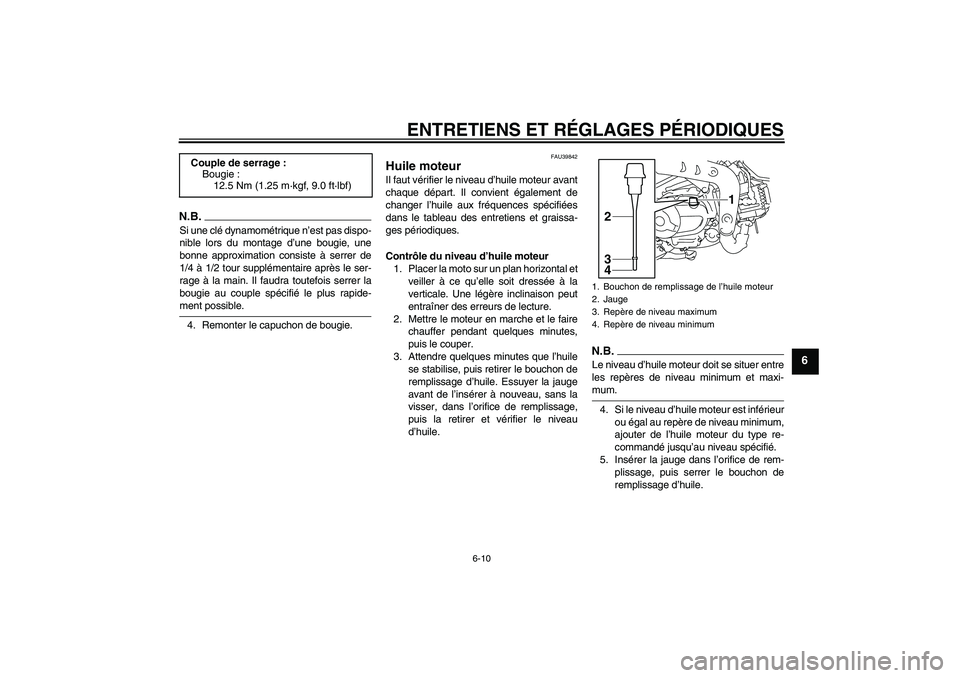

N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
FAU39842
Huile moteur Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau
d’huile.
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
ajouter de l’huile moteur du type re-
commandé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile. Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
1
3
4
2
U5B681F0.book Page 10 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6

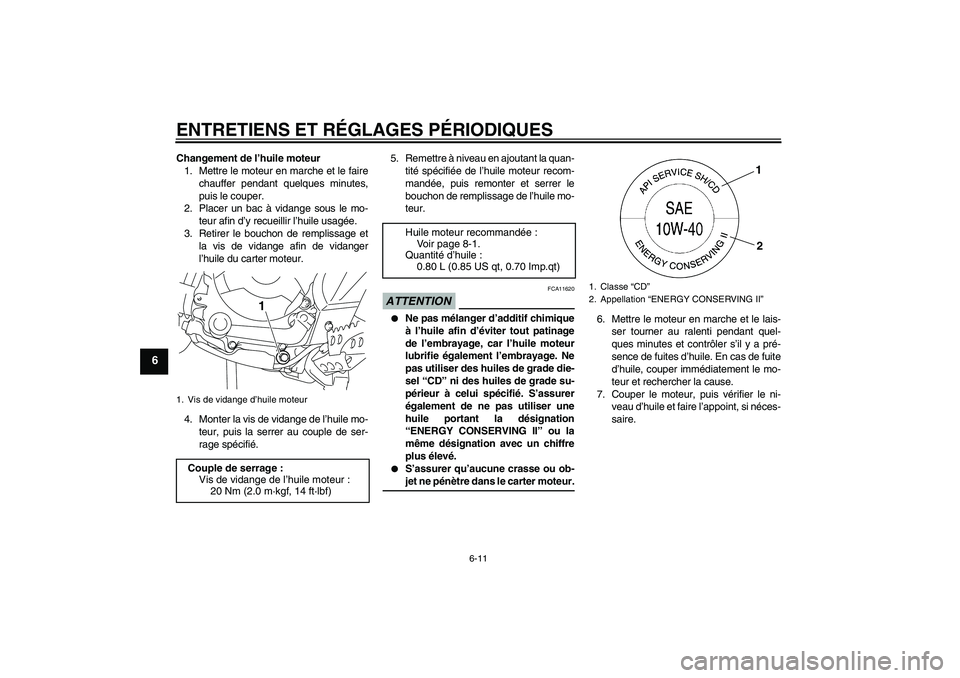

Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.5. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage de l’huile mo-
teur.
ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.6. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
1. Vis de vidange d’huile moteurCouple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
0.80 L (0.85 US qt, 0.70 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U5B681F0.book Page 11 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU41635

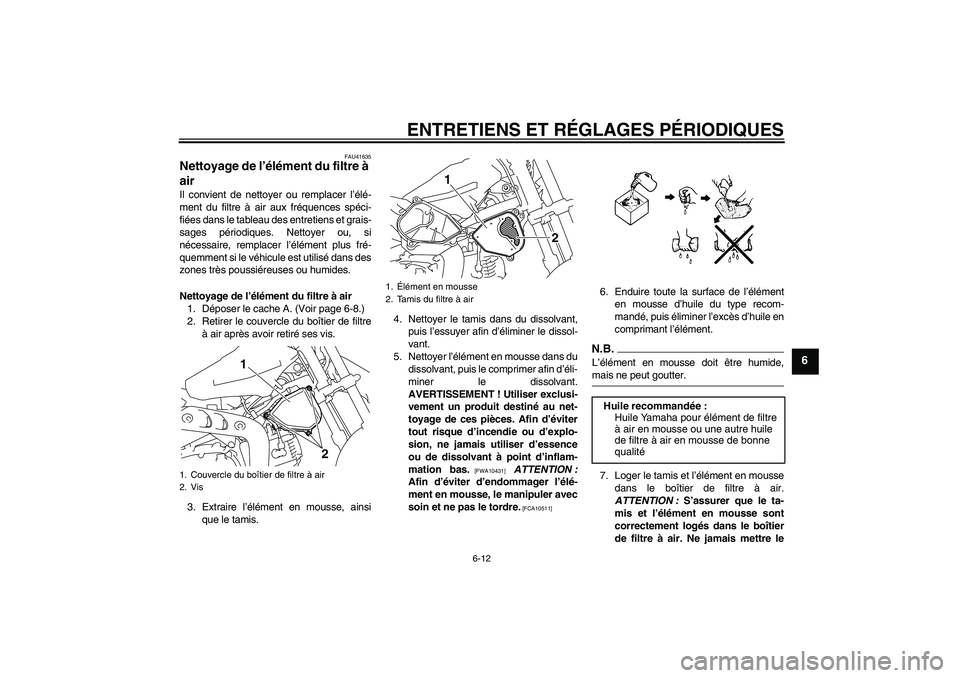

Nettoyage de l’élément du filtre à
air Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
Nettoyage de l’élément du filtre à air
1. Déposer le cache A. (Voir page 6-8.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément en mousse, ainsi
que le tamis.4. Nettoyer le tamis dans du dissolvant,
puis l’essuyer afin d’éliminer le dissol-
vant.
5. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
AVERTISSEMENT ! Utiliser exclusi-
vement un produit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d’incendie ou d’explo-
sion, ne jamais utiliser d’essence
ou de dissolvant à point d’inflam-
mation bas.
[FWA10431]
ATTENTION :
Afin d’éviter d’endommager l’élé-
ment en mousse, le manipuler avec
soin et ne pas le tordre.
[FCA10511]
6. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.N.B.L’élément en mousse doit être humide,mais ne peut goutter.
7. Loger le tamis et l’élément en mousse
dans le boîtier de filtre à air.
ATTENTION : S’assurer que le ta-
mis et l’élément en mousse sont
correctement logés dans le boîtier
de filtre à air. Ne jamais mettre le
1. Couvercle du boîtier de filtre à air
2. Vis
2 1
1.Élément en mousse
2. Tamis du filtre à air
1
2
Huile recommandée:
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
U5B681F0.book Page 12 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6

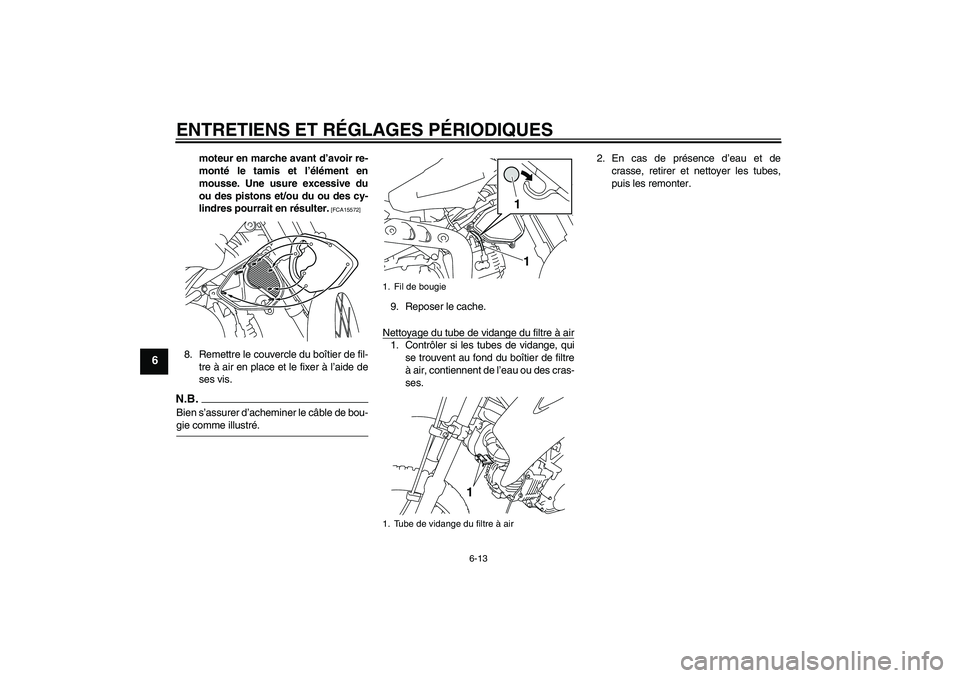

moteur en marche avant d’avoir re-
monté le tamis et l’élément en
mousse. Une usure excessive du
ou des pistons et/ou du ou des cy-
lindres pourrait en résulter.
[FCA15572]
8. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.N.B.Bien s’assurer d’acheminer le câble de bou-gie comme illustré.9. Reposer le cache.
Nettoyage du tube de vidange du filtre à air
1. Contrôler si les tubes de vidange, qui
se trouvent au fond du boîtier de filtre
à air, contiennent de l’eau ou des cras-
ses.2. En cas de présence d’eau et de
crasse, retirer et nettoyer les tubes,
puis les remonter.1. Fil de bougie
1. Tube de vidange du filtre à air
1 1
1
U5B681F0.book Page 13 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAU40421

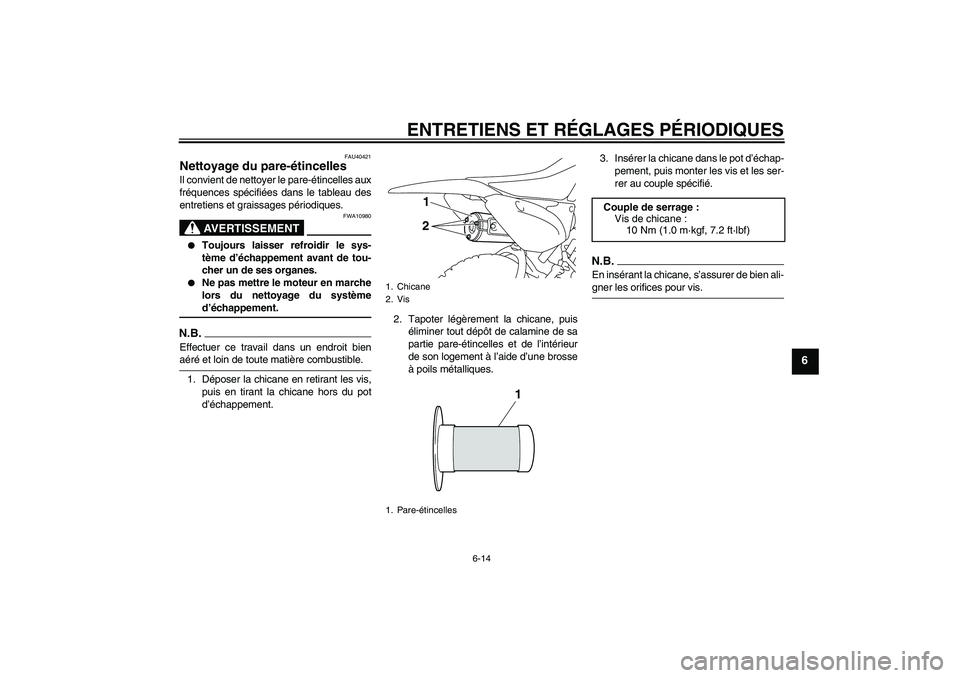

Nettoyage du pare-étincelles Il convient de nettoyer le pare-étincelles aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
AVERTISSEMENT
FWA10980


Toujours laisser refroidir le sys-
tème d’échappement avant de tou-
cher un de ses organes.


Ne pas mettre le moteur en marche
lors du nettoyage du systèmed’échappement.
N.B.Effectuer ce travail dans un endroit bienaéré et loin de toute matière combustible.
1. Déposer la chicane en retirant les vis,
puis en tirant la chicane hors du pot
d’échappement.2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.3. Insérer la chicane dans le pot d’échap-
pement, puis monter les vis et les ser-
rer au couple spécifié.
N.B.En insérant la chicane, s’assurer de bien ali-gner les orifices pour vis.
1. Chicane
2. Vis
1. Pare-étincelles
21
1
Couple de serrage :
Vis de chicane :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U5B681F0.book Page 14 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU39930

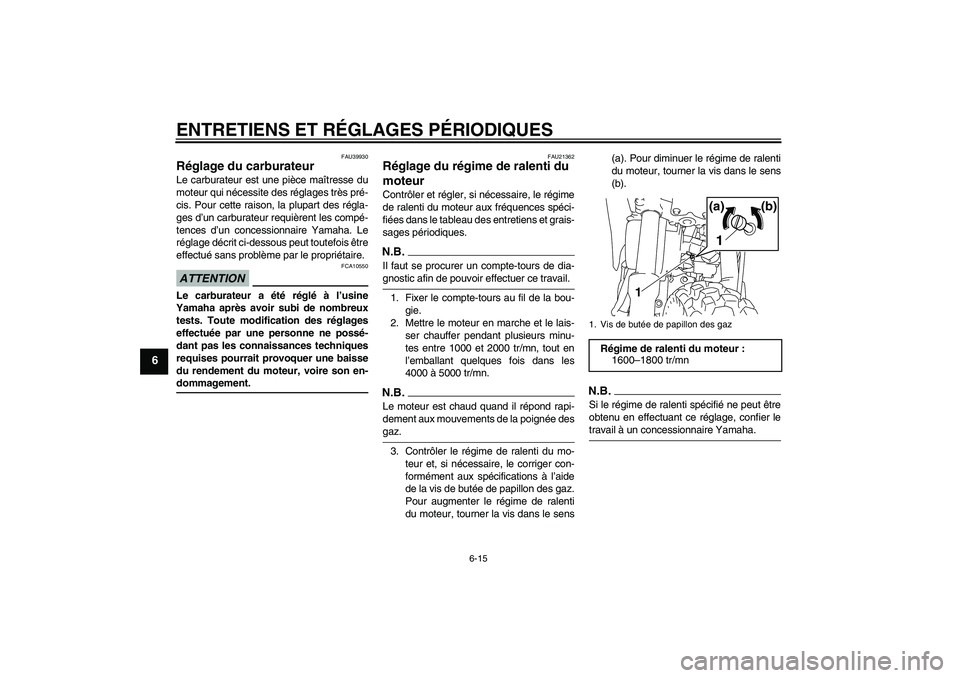

Réglage du carburateur Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les compé-
tences d’un concessionnaire Yamaha. Le
réglage décrit ci-dessous peut toutefois être
effectué sans problème par le propriétaire.ATTENTION
FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-dommagement.
FAU21362
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.N.B.Il faut se procurer un compte-tours de dia-gnostic afin de pouvoir effectuer ce travail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais-
ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens(a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens
(b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1600–1800 tr/mn
1(a) (b)
1
U5B681F0.book Page 15 Tuesday, June 17, 2008 5:49 PM

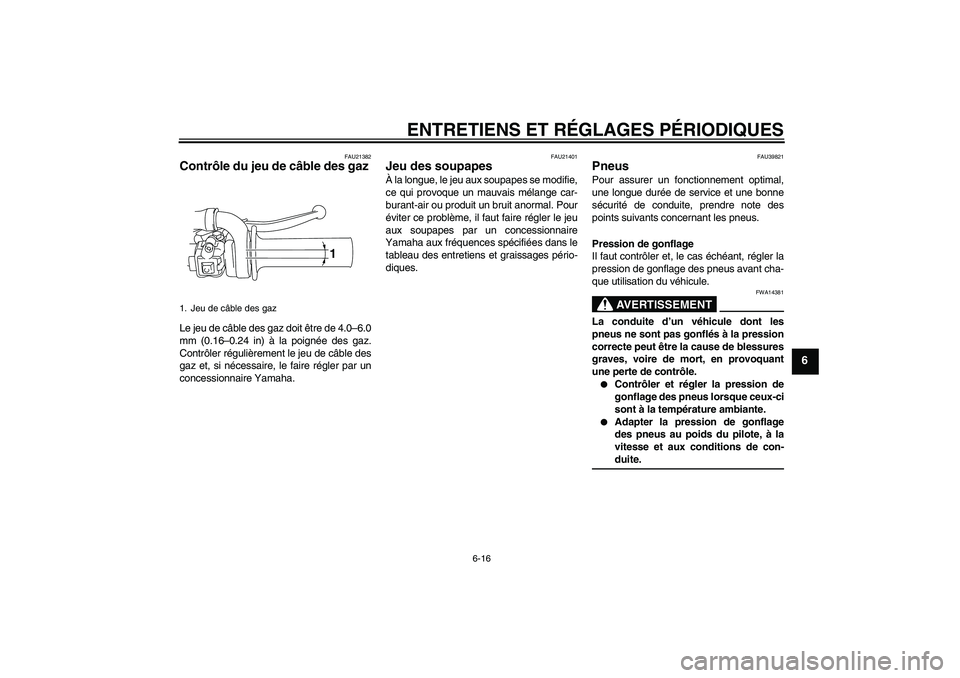

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 4.0–6.0
mm (0.16–0.24 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU39821
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA14381
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse et aux conditions de con-duite.
1. Jeu de câble des gaz
1
U5B681F0.book Page 16 Tuesday, June 17, 2008 5:49 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.Renseignements sur les pneus
Cette moto est équipée de roues à rayons
munies d’un pneu à chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenuede route et éviter les accidents.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA14390


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par unepièce de bonne qualité. Pression de gonflage de pneu
standard :
Avant :
100 kPa (1.00 kgf/cm², 15 psi)
Arrière :
100 kPa (1.00 kgf/cm², 15 psi)
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :
Taille :
2.50-14 4PR
Fabricant/modèle :
CHEN SHIN/C-803-2
Pneu arrière :
Taille :
3.00-12 4PR
Fabricant/modèle :
CHEN SHIN/C-803-2
U5B681F0.book Page 17 Tuesday, June 17, 2008 5:49 PM
