VORWORTWICHTIGES ZUR SICHERHEIT:
 Diese Anleitung vollständig vor der Inbetriebnahme des Motorrads durchlesen. Sicherstellen, dass Sie alle Anweisungen verstanden
haben.
 Alle am Motorrad angebrachten Warn- und Vorsichtshinweise genauestens beachten.
 Niemals ein Motorrad ohne ausreichende vorherige Ausbildung oder Einweisung fahren.
 Das Gewicht des Fahrers sollte 60.0 kg (132 lb) nicht überschreiten.
WICHTIGER HINWEI S FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen, sollten Sie unbedingt alle in der Bed ienungs-
anleitung enthaltenen Anweisungen und Warnhinweise durchgelesen und verstanden haben. Stellen Sie sicher, dass auch Ihr Kind diese
versteht und befolgt. Kinder unterscheiden sich in ihren Fertig keiten, körperlichen Fähigkeiten und in ihrem Urteilsvermögen. N icht jedes
Kind ist in der Lage, ein Motorrad sicher zu fahren. Eltern sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtige n. Eltern
sollten ihren Kindern die weitere Benutzung des Motorrads nur dann gestatten, wenn sie sicher damit umgehen können.
Motorräd er sind Zweirä der. Ihr sicherer Einsatz un d Betrie b hän gen von den richti gen Fahrtechniken un d von d er Geschicklich-
keit des Fahrers a b. Je der Fahrer sollte die fol gen den Voraussetzun gen kennen, b evor er dieses Motorra d fährt.
Er oder sie sollte:  Gründliche Anleitung von kompetenter Stelle über alle Aspekte des Fahrens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung angegebenen Warnungen und Wartungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung gemäß dieser Bedienungsanleitung und/oder wenn die mechanischen Zustände dies erfordern.UB5180G0.book Page 2 Tuesday, June 10, 2014 9:07 AM

INHALT
LAGE DER WICHTIGEN
AUFKLEBER......................................1-1
S ICHERHEIT SINFORMATIONEN .....2-1
BE SCHREIBUNG ...............................3-1
Linke Seitenansicht .........................3-1
Rechte Seitenansicht ......................3-2
Bedienungselemente und Instrumente ..................................3-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ............................4-1
Zündschloss ....................................4-1
Lenkerarmaturen .............................4-1
Fußschalthebel ................................4-2
Handbremshebel .............................4-2
Fußbremshebel ...............................4-3
Tankverschluss................................4-3
Kraftstoff..........................................4-3
Kraftstofftank- Belüftungsschlauch .....................4-6
Kraftstoffhahn ..................................4-6
Chokehebel ....................................4-7
Kickstarter .......................................4-7
Sitzbank...........................................4-8
Federbein ........................................4-8
Seitenständer ..................................4-9
Anlasssperrschalter-System ...........4-9 ZU IHRER
SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 5-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE ................. 6-1
Starten und Warmfahren eines kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen Motors ......................................... 6-2
Schalten .......................................... 6-2
Einfahrvorschriften .......................... 6-3
Parken............................................. 6-4
REGELMÄ SSIGE WARTUNG UND
EIN STELLUNG .................................. 7-1
Bordwerkzeug................................. 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und
Schmiertabelle............................. 7-5
Abdeckungen abnehmen und montieren .................................... 7-8
Zündkerze prüfen............................ 7-9
Motoröl ......................................... 7-10
Luftfiltereinsatz reinigen ................ 7-12
Reinigung des Funkenfängers ...... 7-14
Vergaser einstellen ....................... 7-15
Leerlaufdrehzahl einstellen ........... 7-15
Spiel des Gasdrehgriffs prüfen ..... 7-16
Ventilspiel...................................... 7-16 Reifen ............................................ 7-16
Speichenräder ............................... 7-18
Kupplungsspiel einstellen ............. 7-18
Handbremshebel-Spiel
einstellen .................................... 7-19
Spiel des Fußbremshebels einstellen .................................... 7-20
Fußschalthebel prüfen .................. 7-21
Trommelbremsbeläge des
Vorder- und Hinterrads
prüfen......................................... 7-21
Antriebsketten-Durchhang ............ 7-22
Antriebskette säubern und schmieren .................................. 7-24
Bowdenzüge prüfen und schmieren .................................. 7-24
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 7-24
Handbremshebel kontrollieren und schmieren ........................... 7-25
Fußbremshebel prüfen und schmieren .................................. 7-25
Seitenständer prüfen und
schmieren .................................. 7-25
Schwingen-Drehpunkte schmieren .................................. 7-26
Teleskopgabel prüfen ................... 7-26
Lenkung prüfen ............................. 7-27
Radlager prüfen ............................ 7-27
Batterie .......................................... 7-27
Sicherung wechseln ...................... 7-29
UB5180G0.book Page 1 Tuesday, June 10, 2014 9:07 AM

2-1
2
SICHERHEIT SINFORMATIONEN
GAU4121C
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.  Dieses Motorrad ist ausschließlich für
Geländefahrten ausgelegt. Deshalb ist
es illegal, es auf öffentlichen Straßen
oder Autobahnen zu fahren, selbst
wenn es sich um unbefestigte oder
Schotterstraßen handelt. Der Einsatz
auf öffentlichem Gelände kann verbo-
ten sein. Vor Fahrtantritt unbedingt die
örtlichen Bestimmungen prüfen.
 Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt. Keine
Mitfahrer.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie- hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal
b:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä- hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.UB5180G0.book Page 1 Tuesday, June 10, 2014 9:07 AM

BESCHREIBUNG
3-2
3
GAU10421

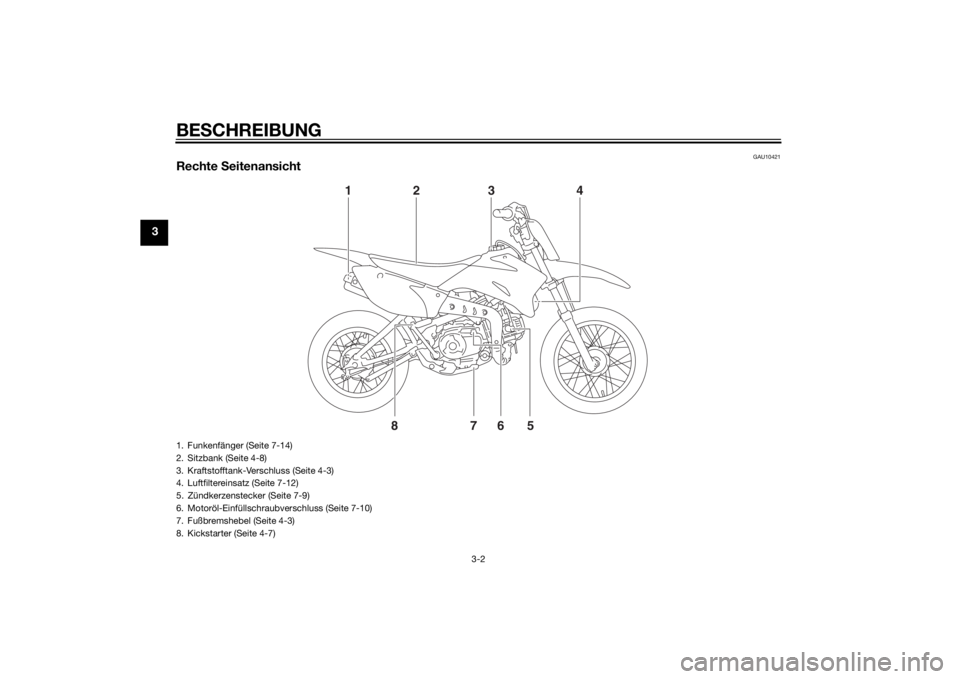

Rechte Seitenansicht
12 3 4
85 7
6
1. Funkenfänger (Seite 7-14)
2. Sitzbank (Seite 4-8)
3. Kraftstofftank-Verschluss (Seite 4-3)
4. Luftfiltereinsatz (Seite 7-12)
5. Zündkerzenstecker (Seite 7-9)
6. Motoröl-Einfüllschraubverschluss (Seite 7-10)
7. Fußbremshebel (Seite 4-3)
8. Kickstarter (Seite 4-7)UB5180G0.book Page 2 Tuesday, June 10, 2014 9:07 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU12944

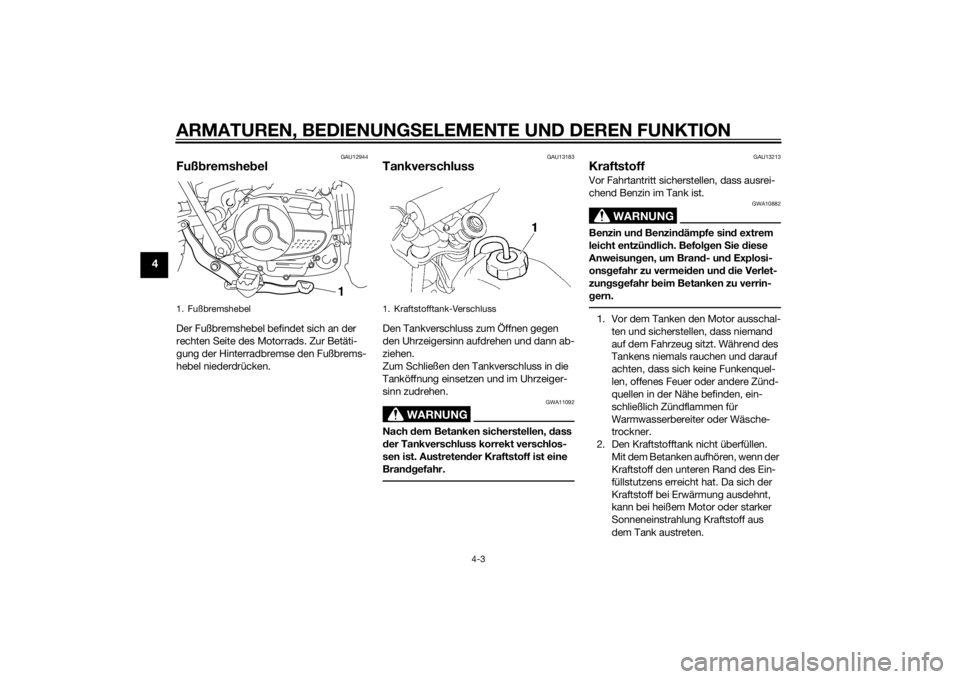

Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13183
TankverschlussDen Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, d ass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13213
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
1. Fußbremshebel
1
1. Kraftstofftank-Verschluss
UB5180G0.book Page 3 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-5
7
GAU3534D
All gemeine Wartun gs- und S chmiertab elleHINWEISAb 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITEN ER
STE KILOMETER STANDANZEIGEN
1000 km
(600 mi) o der
1 Monat o der
30 Stun den 3000 km
(1800 mi) o der
6 Monate o der
90 Stun den 5000 km
(3000 mi) o der
12 Monate oder
150 Stun den
1 *Kupplun g • Funktion prüfen.
• Ggf. einstellen. √√√
2 *Vor derra dbremse • Funktion prüfen.
• Leerweg am Handbremshebel einstellen und Bremsbe-
lag nach Erfordernis erneuern. √√√
3 *Hinterra dbremse • Funktion prüfen.
• Leerweg am Fußbremshebel einstellen und Bremsbelag
nach Erfordernis erneuern. √√√
4 *Räder • Rundlauf und Speichensitz prüfen und auf Beschädi-
gung kontrollieren.
• Gegebenenfalls Speichen festziehen. √√√
5 *Reifen • Profiltiefe prüfen und auf Beschädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
√√
6 *Radla ger • Lager auf gleichmäßigen Lauf prüfen.
• Ersetzen, falls nötig.
√√
UB5180G0.book Page 5 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-14
7
GAU40422
Reini gun g d es Funkenfän gersDer Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren d er Auspuffbau-
teile stets d ie Auspuffanla ge ab -
kühlen lassen.
 Beim Reini gen der A bgasanla ge
nicht den Motor starten.HINWEISUnbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung
des Funkenfängers auswählen.1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen. 2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden. 3. Endrohr am Schalldämpfer anbauen
und dann die Schrauben einbauen
und mit dem vorgeschriebenen Dreh-
moment festziehen.
HINWEISSicher stellen, dass die Schraubenlöcher
beim Einsetzen des Endrohrs zueinander
ausgerichtet werden.

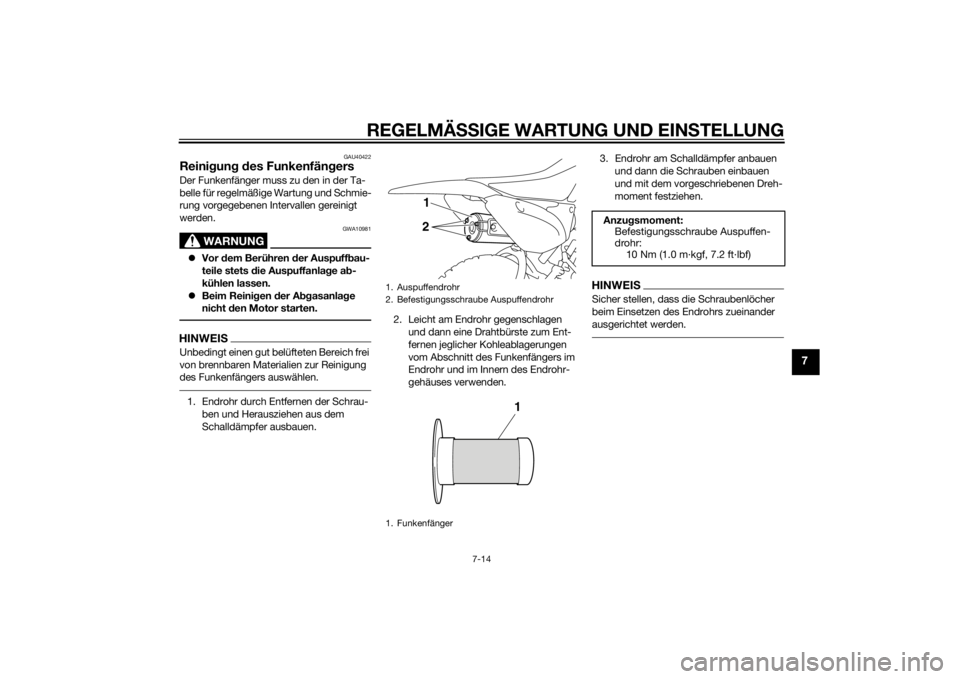

1. Auspuffendrohr
2. Befestigungsschraube Auspuffendrohr
1. Funkenfänger
21
1
Anzu
gsmoment:
Befestigungsschraube Auspuffen-
drohr:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
UB5180G0.book Page 14 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-20
7
7. Die Kontermutter an der Bremsanker-
platte festziehen.
8. Die Kontermutter am Bremshebel festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAU44672
Spiel des Fuß bremshe bels ein-
stellenDer Fußbremshebel muss am Hebelende
ein Spiel von 10.0–20.0 mm (0.39–0.79 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter des Fußbremshebel-
Spiels am Bremsgestänge in Richtung (a)
drehen. Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Richtung (b)
drehen.
WARNUNG
GWA14821
 Nach dem Einstellen d es An-
trie bsketten durchhang s oder nach
d em Aus- o der Ein bau des Hinter-
ra ds immer das Spiel d es Fuß-
b remshe bels kontrollieren.
 Lässt sich d ie Einstellun g auf d iese
Weise nicht vornehmen, das Fahr-
zeu g von einer Yamaha-Fachwerk-
statt ü berprüfen lassen.

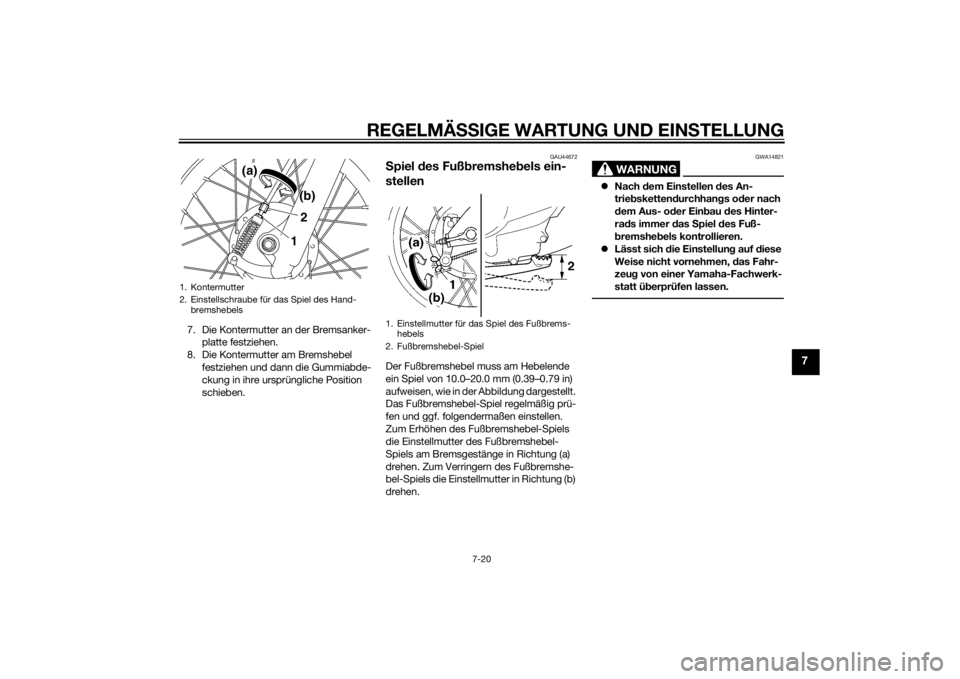

1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
21(b)
(a)
1. Einstellmutter für das Spiel des Fußbrems- hebels
2. Fußbremshebel-Spiel
UB5180G0.book Page 20 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-21
7
GAU44821
Fußschalthe bel prüfenVor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22363
Trommel brems belä ge des Vor-
d er- un d Hinterra ds prüfenVorn
Hinten Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden. Jede
Bremse weist einen Verschleißanzeiger auf,
der ein Prüfen der Trommelbremsbeläge
ohne Ausbau erlaubt. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Ist ein Bremsbelag derartig verschlis-
sen, dass das Limit auf dem
Verschleißanzeiger erre
icht ist, müssen Sie
die Trommelbremsbeläge schnellstmöglich
von einer Yamaha-Fachwerkstatt austau-

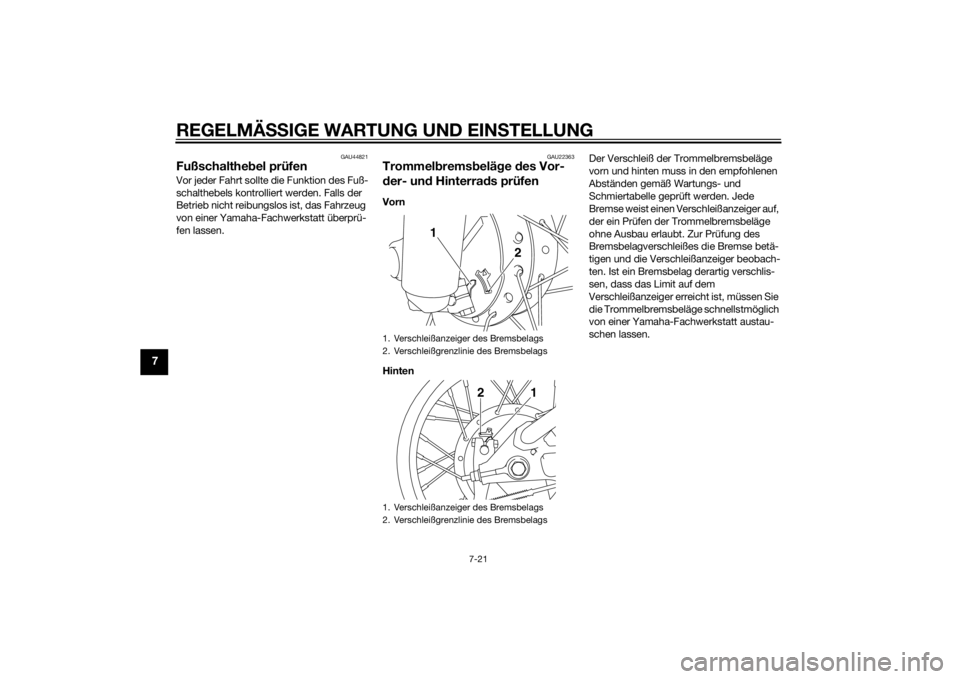

schen lassen.1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2
1
12
UB5180G0.book Page 21 Tuesday, June 10, 2014 9:07 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-22
7
GAU22762
Antrie bsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22775
Kettendurchhan g prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug
keine Belastung sein.2. Das Getriebe in die Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen. 4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU40115
Antrie bsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Die Einstellmutter des Fußbremshe- belspiels, die Achsmutter und die
Kontermuttern an beiden Enden der
Schwinge lockern.
Antrie
bsketten-Durchhan g:

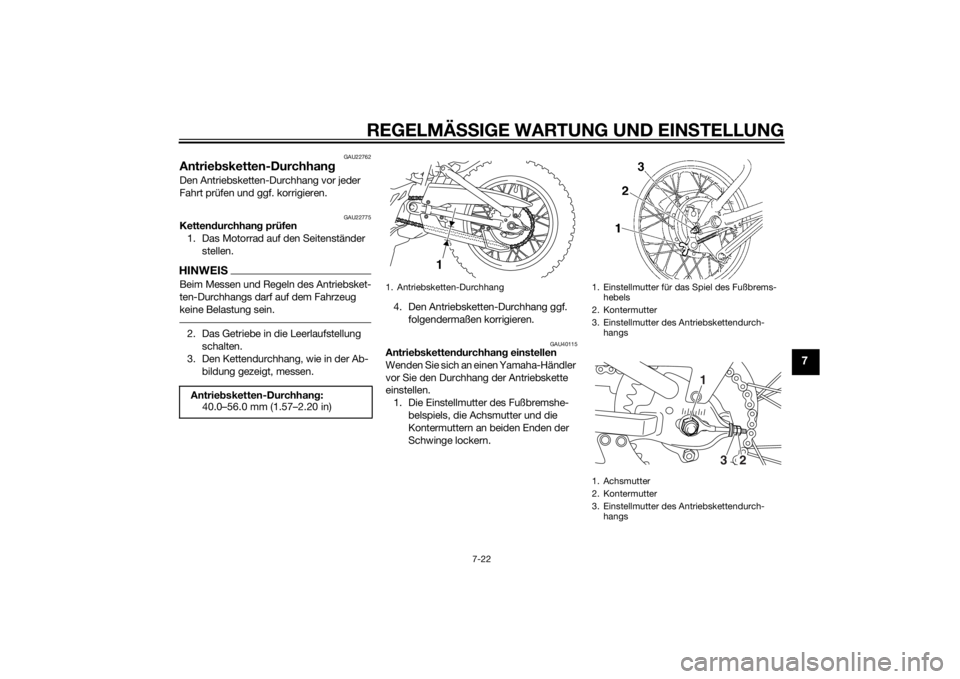

40.0–56.0 mm (1.57–2.20 in)1. Antriebsketten-Durchhang
1
1. Einstellmutter für das Spiel des Fußbrems-
hebels
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
1. Achsmutter
2. Kontermutter
3. Einstellmutter des Antriebskettendurch- hangs
32
1
UB5180G0.book Page 22 Tuesday, June 10, 2014 9:07 AM
