YAMAHA TTR125 2001  Owners Manual 5 - 48
CHAS
6. Montieren:
TT-R125
lHandbremshebel-Halterung 1
lSchrauben (Handbremshebel-Halte-
rung) 2
lBremszug (vorne) 3
lKlemme
HINWEIS:
Bremszugende mit Lithiumfett bestreichen.
TT-R125LW
lHau

Page 462 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 49
CHASSTEERING
EC560000
STEERING
Extent of removal:1 Lower bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalSTEERING REMOVAL
Hold the machi

Page 463 of 508

YAMAHA TTR125 2001  Owners Manual CHAS
5 - 49
LENKUNG
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
REIHENFOLGE:
lRingmutter festziehen.
38 Nm (3,8 m • kg)
lRingmutter um eine Umdrehung lösen.
lErneut fest

Page 464 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 50
CHASSTEERING
Extent of removal Order Part name Q’ty Remarks
9 Bearing inner race (upper) 1
10 Bearing (upper) 1
11 Bearing outer race (upper) 1
Refer to “REMOVAL POINTS”.
12 Bearing outer

Page 465 of 508

YAMAHA TTR125 2001  Owners Manual CHAS
5 - 50 Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Innerer Lager-Laufring (oben) 1
10 Lager (oben) 1
11 Äußerer Lager-Laufring (oben) 1
Siehe unter “DEMONTAGEPUNKTE”.
12 Äuß

Page 466 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 51
CHAS
EC563000
REMOVAL POINTS
EC563202
Ring nut
1. Remove:
lRing nut 1
Use the steering nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Steering nut wrench:
YU-33

Page 467 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 51
CHAS
DEMONTAGEPUNKTE
Ringmutter
1. Demontieren:
lRingmutter 1
Den Lenkmutternschlüssel 2 verwen-
den.
WARNUNG
Untere Gabelbrücke gegen Herunterfallen
sichern.
Lenkmutternschlüssel:
YU-33975

Page 468 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 52
CHAS
Bearing and bearing race
1. Wash the bearings and bearing races
with a solvent.
2. Inspect:
lBearing
lBearing race
Pitting/damage ® Replace bearings
and bearing races as a set.
Install th

Page 469 of 508

YAMAHA TTR125 2001  Owners Manual 5 - 52
CHAS
Lager und Lagerlaufring
1. Die Lager und Lagerlaufringe mit einem
Lösungsmittel reinigen.
2. Prüfen:
lLager
lLager-Laufringe
Pitting/Beschädigung ® Lager und
Lagerlaufringe komplett er

Page 470 of 508

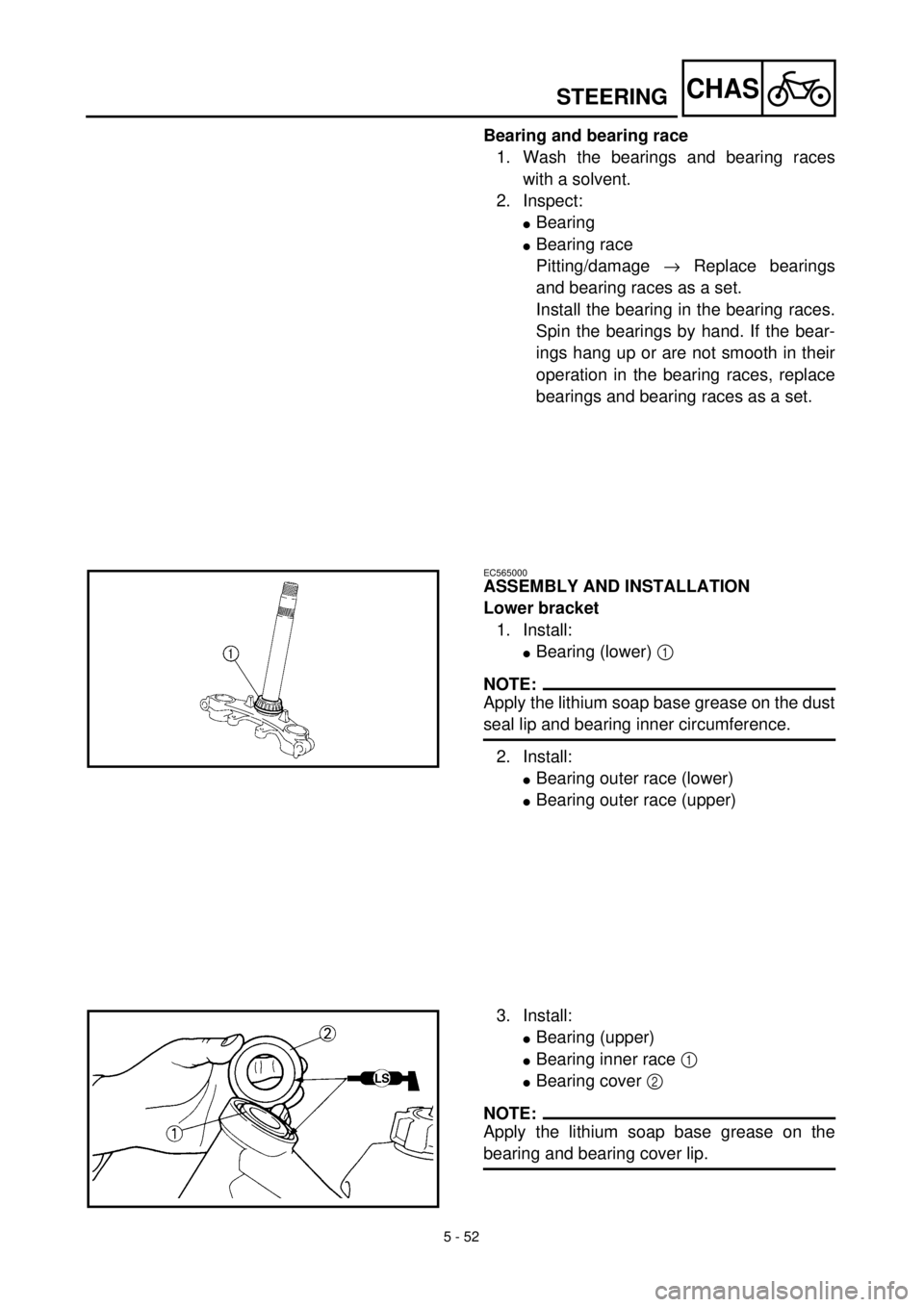

YAMAHA TTR125 2001  Owners Manual 5 - 53
CHAS

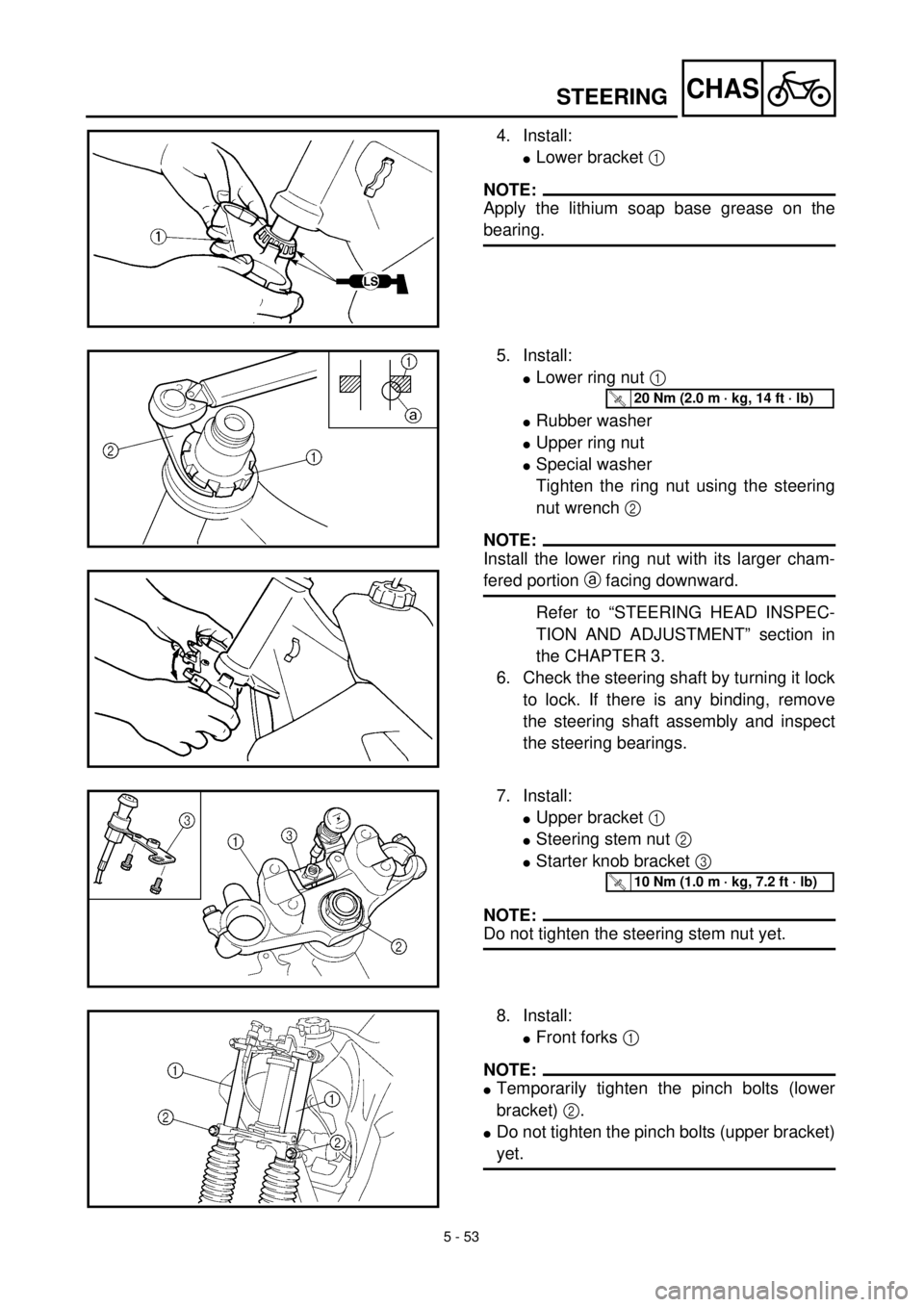

4. Install:
lLower bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing.
5. Install:
lLower ring nut 1
lRubber washer
lUpper ring nut
lSpecial washer
Tighten the ring nut us
